剖分式铸铁轴承座支撑组件

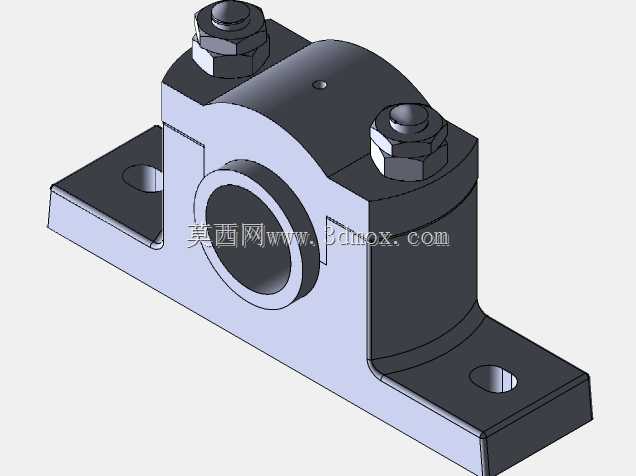

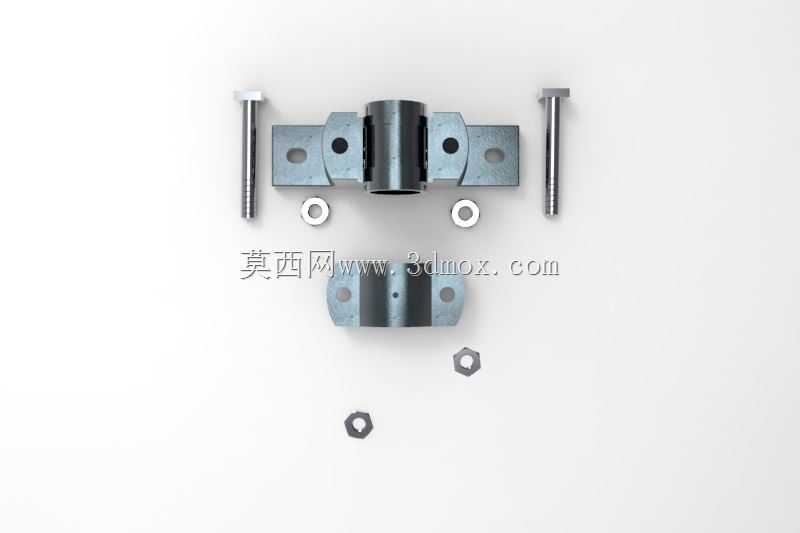

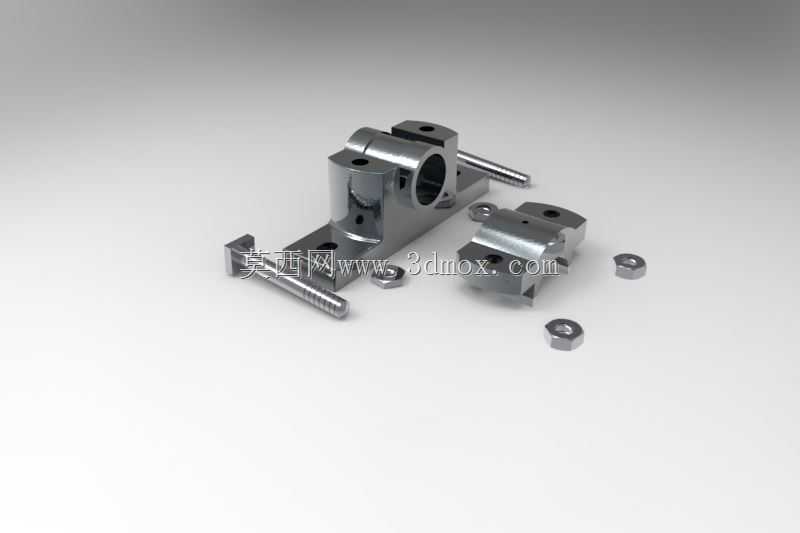

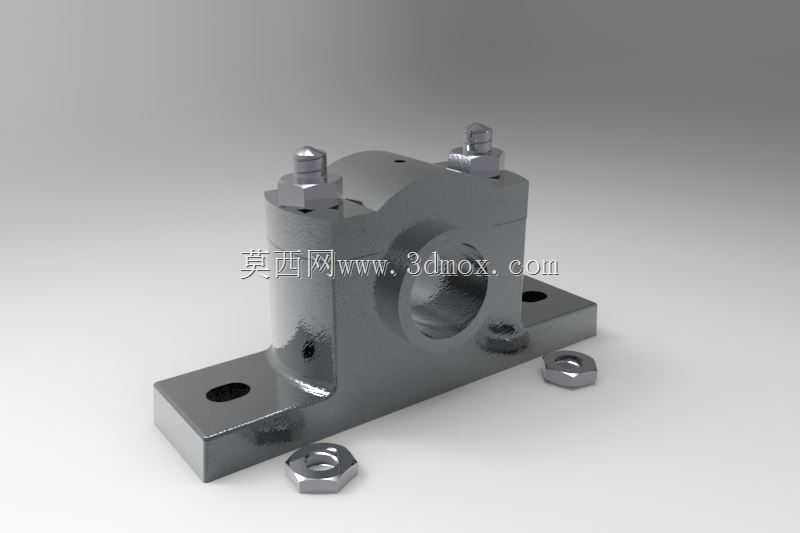

这款剖分式轴承支撑组件，是工业传动系统中应用极为广泛的基础支撑部件，主要适配中低速重载的旋转轴系场景，常见于输送线传动端、小型农机转轴支撑、轻工设备辊筒固定、通用机床辅助轴系定位等工况，能够为穿装在其内部的旋转轴提供稳定的径向支撑，同时抵消轴系运转过程中产生的径向载荷，避免轴运转过程中出现挠曲、跳动偏移的问题，保障传动过程的同轴度与运转稳定性。该组件采用上下对合的剖分式结构设计，上盖与底座通过两侧的螺栓紧固件实现锁紧固定，这种结构的核心优势在于轴系装配与后期维护时无需依次穿装轴端的联轴器、传动轮等部件，可直接将上下座体扣合在轴的对应安装位置完成固定，大幅降低装配与检修的操作难度，尤其适合长轴系、多支撑点位的传动布局使用。底座部分采用一体化铸造的平板式安装结构，两侧开设对称的长圆形安装孔，能够适配一定范围内的安装孔位偏差，安装时可通过螺栓将整个组件牢牢固定在设备的安装机架面上，安装基面平整，能够保障支撑座与安装面的贴合度，避免长期受载后出现支撑偏移的问题。座体中心为精加工的轴承安装腔，腔体内径尺寸与适配的外球面轴承、深沟球轴承外径形成公差配合，能够牢牢卡装轴承外圈，限制轴承外圈的周向转动与轴向窜动，保障轴承内圈随轴转动时的运转顺滑度。上盖顶部预留的注油孔位可直通轴承安装腔，方便日常运维时加注润滑脂，无需拆解座体即可完成轴承润滑保养，延长轴承的整体使用寿命。座体两侧的锁紧螺栓采用六角头配合防松螺母的结构，拧紧后可提供足够的锁紧力，避免轴系运转产生的振动导致上下座体贴合面出现缝隙，保障支撑结构的整体刚性。整体外形采用方正的铸造轮廓，边角处做了圆弧过渡处理，既能够消除铸造应力集中的问题，也能避免安装维护过程中尖锐边角划伤操作人员。这类支撑组件的安装边界需要匹配对应轴径的轴承外径，底座安装孔的中心距需与机架预设的安装点位对齐，安装时需保障座体中心轴线与轴的回转轴线完全重合，避免出现偏载导致轴承过早磨损、轴系运转异响的问题。
