自承钢结构带水箱溢流管滚筒洗衣设备

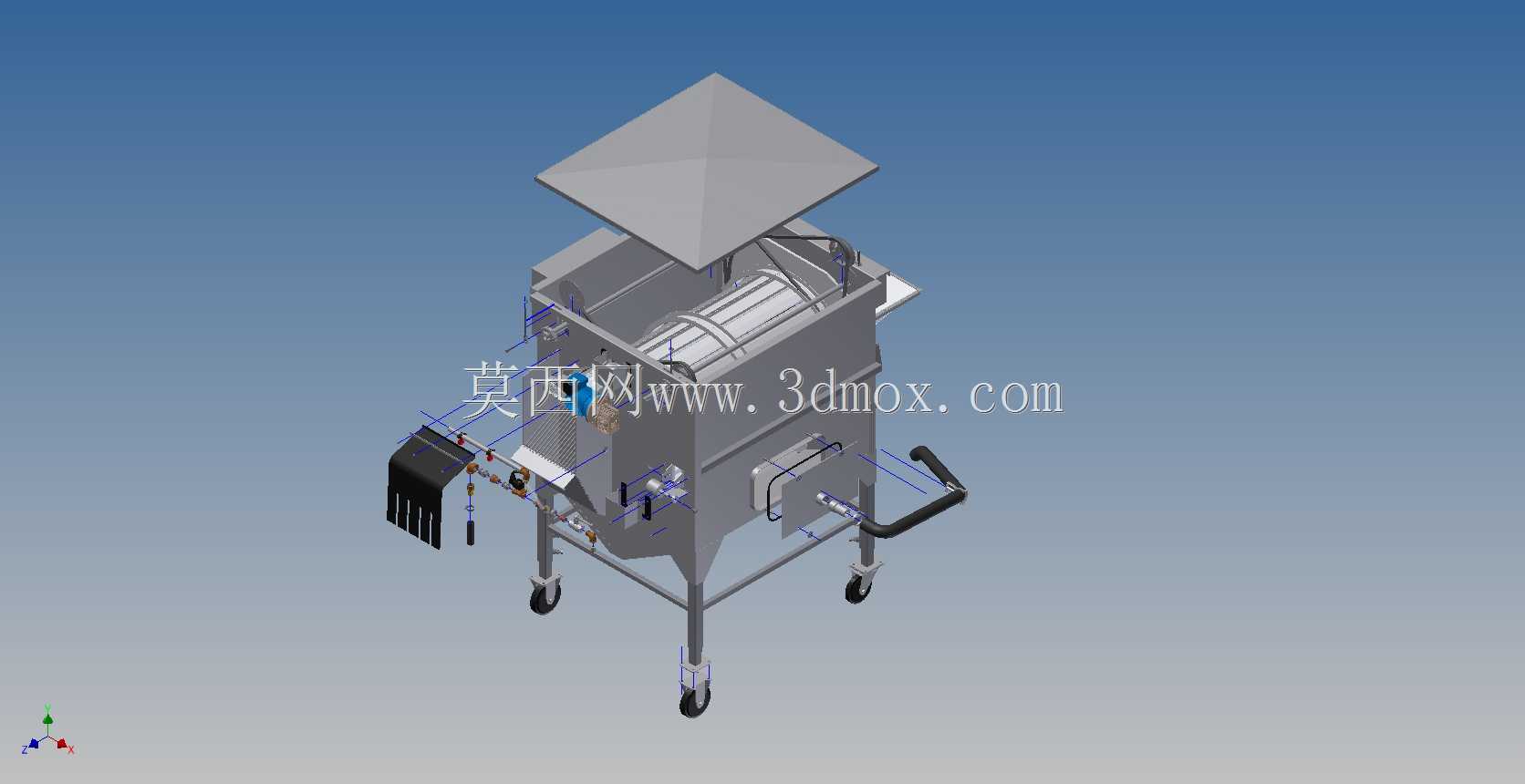

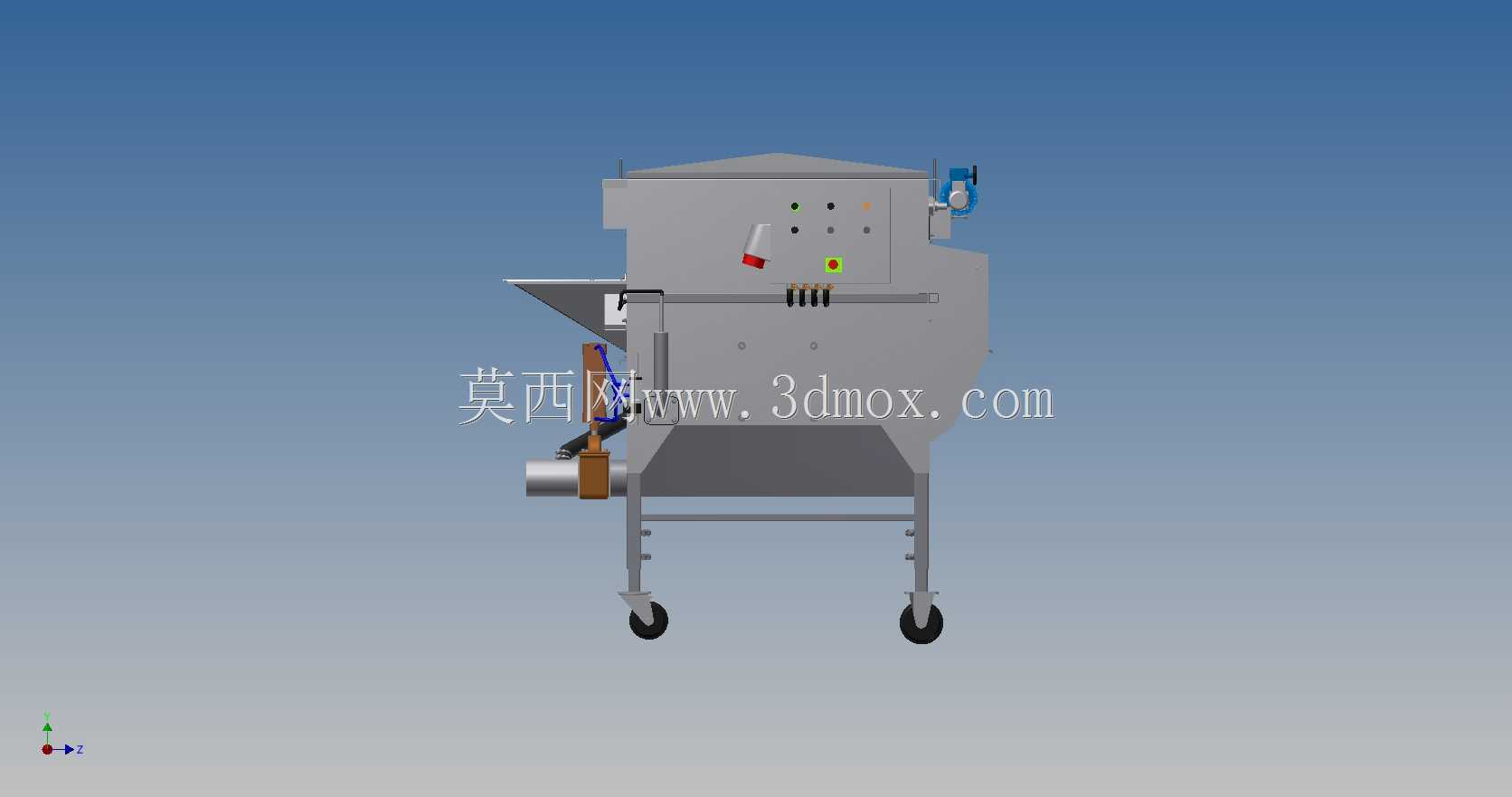

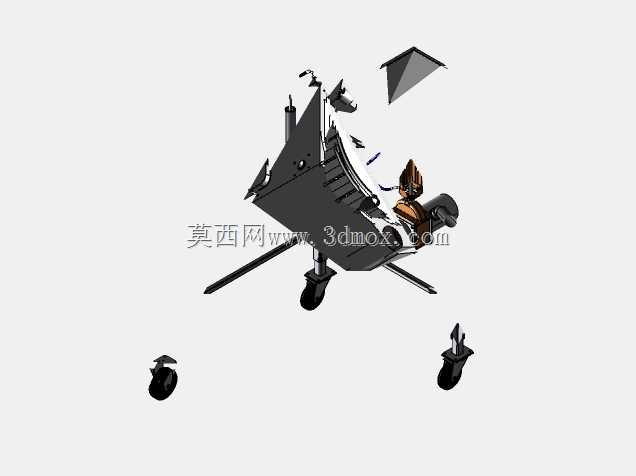

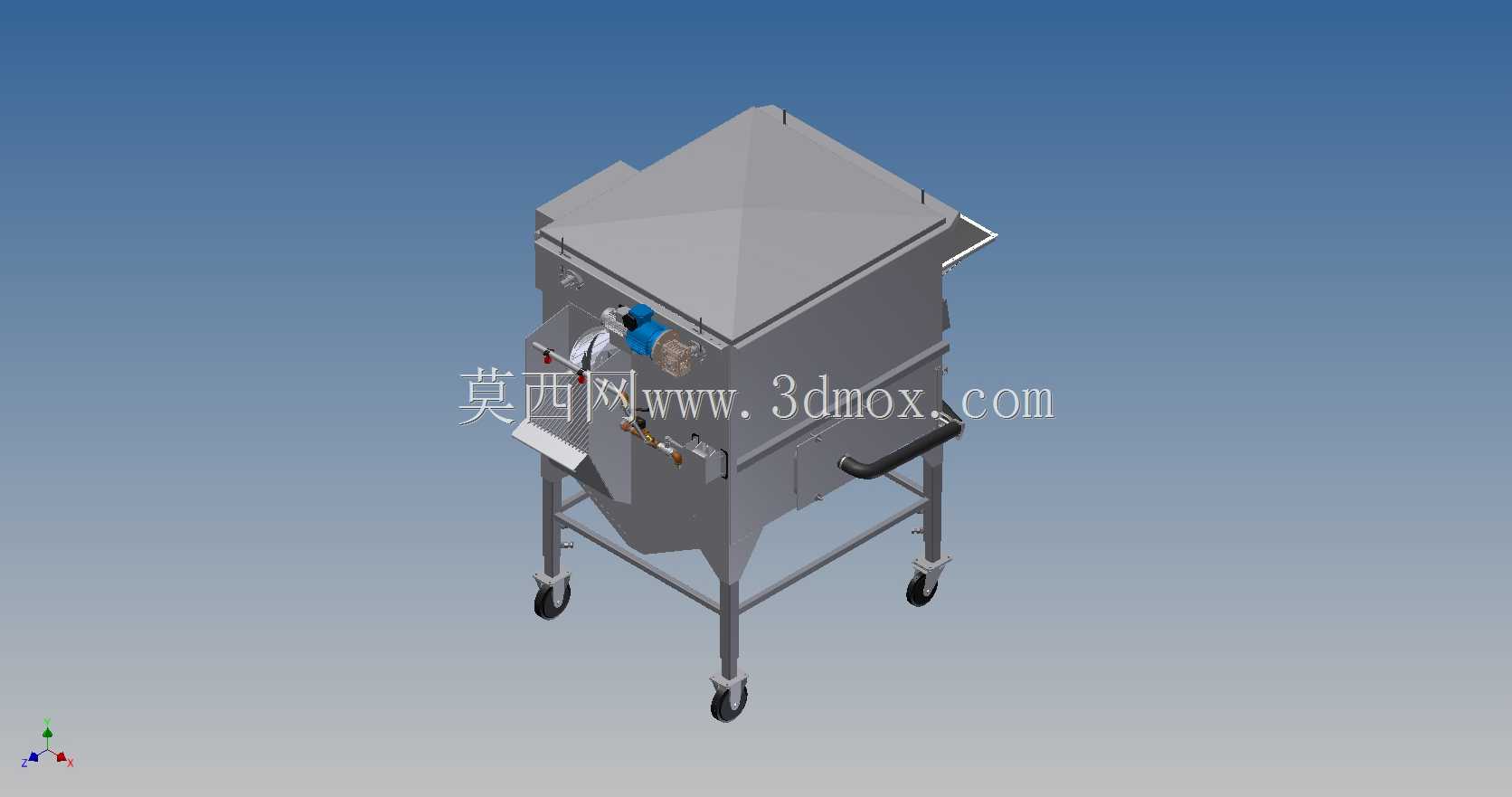

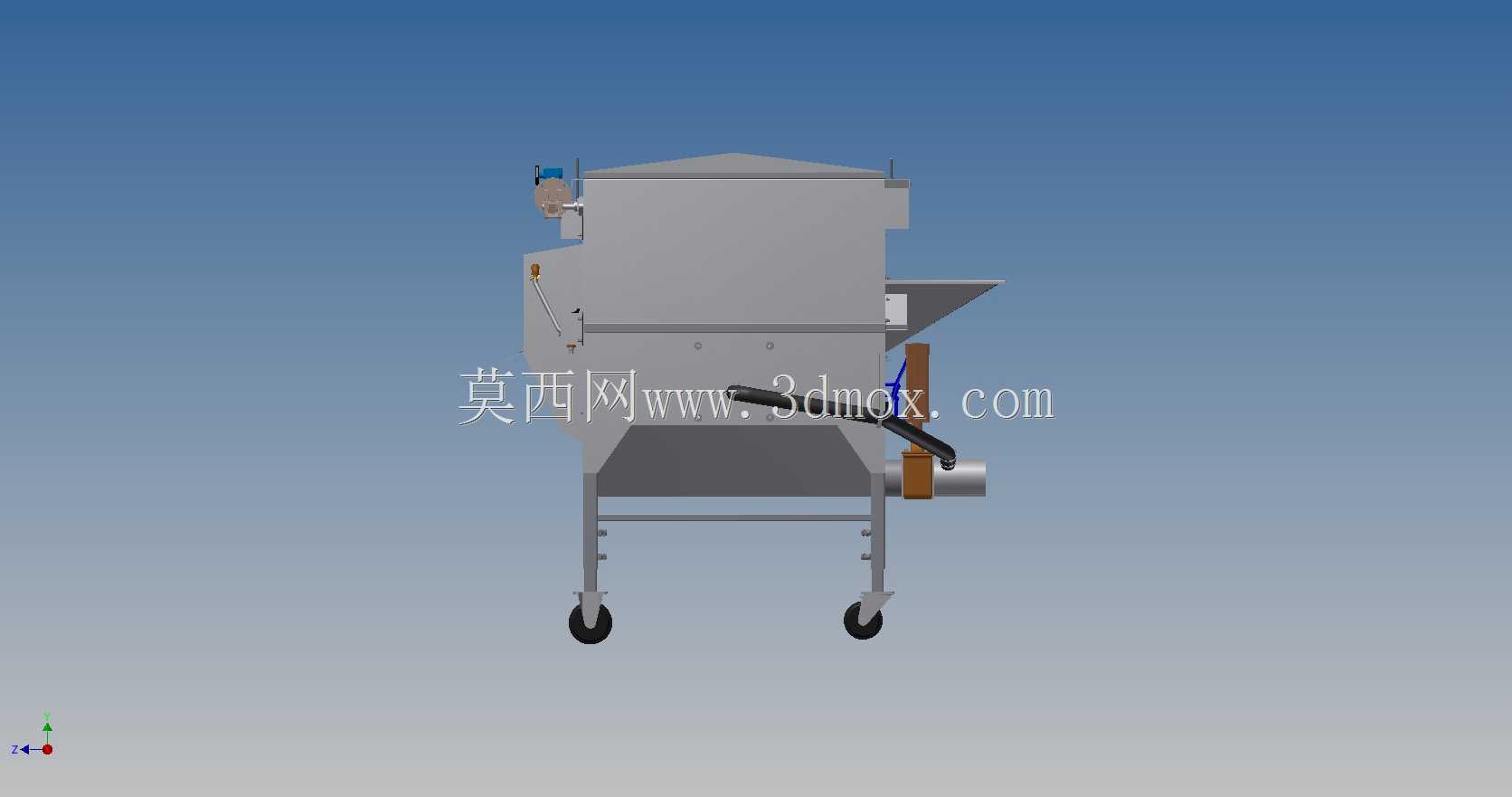

该设备采用自承式钢结构机架作为整体受力骨架，主体腔体依托型钢框架拼接成型，无需额外砌筑基础或外围承重墙体，机架底部配置四只万向脚轮，可在平整车间、后勤通道或商用洗涤场地内灵活推移，单脚轮承载按整机满载工况校核，推移到位后可通过轮侧刹车结构锁定位置，避免运行过程中出现位移。设备侧部集成0.5立方米储水箱，箱体与主框架采用螺栓加焊接复合连接，既保证储水满载后的结构刚性，也便于后期对水箱内壁进行清理维护；溢流管从水箱高位侧接出，管口朝向就近排水点，当进水阀失效或液位控制出现偏差时，多余水体可直接经溢流管排出，防止水箱满溢后倒灌进主洗涤腔体或浸湿现场电气元件。从现场布置角度看，整机宽度控制在常规后勤门洞通行范围内，高度适配标准厂房层高与车间检修空间，进料侧预留操作站位，排水、溢流接口统一布置在设备侧下方，外接管路时无需在机架底部大范围开挖沟槽，移动使用场景下只需搭配软管即可快速接驳。主洗涤滚筒位于机架中部封闭腔体内，外侧面板预留观察与检修开口，控制按钮、状态指示灯集中布置在正面斜向操作区，操作人员站立即可完成启停、工况切换与液位观察，无需俯身或登高。进料溜槽从侧部伸入腔体，溜槽倾角按待洗涤织物的滑落角度设定，既减少投料卡滞，也避免洗涤过程中筒内液体从投料口飞溅。设备底部支腿与脚轮之间设置高度调节余量，当地面存在轻微不平整时，可通过调整支腿补偿高差，让机架保持水平，降低滚筒运转时的附加振动。管路系统中，进水管路接入储水箱后再由泵组送入洗涤腔体，溢流管与排污管独立设置，避免排水背压影响溢流可靠性；电气元件集中安装在机架上部的封闭控制盒内，与潮湿的洗涤腔体、储水区域保持安全间距，减少水汽侵蚀。这类结构设计常见于中小型商用洗涤、工业工件表面漂洗等场景，相比固定式洗涤设备，它对安装场地的适配性更强，转场移动方便，储水与溢流功能也能在供水压力不稳定的工况下维持短时连续作业。建模过程中，机架型钢的拼接节点、脚轮安装板、水箱折弯边与管路接口均按实际装配关系搭建，操作面板的开孔位置、按钮排布和外部护罩也保留了真实结构特征，可直接用于方案展示、结构校核或后续工程细化。
