校园壁挂NFC蓝牙读卡终端结构设计

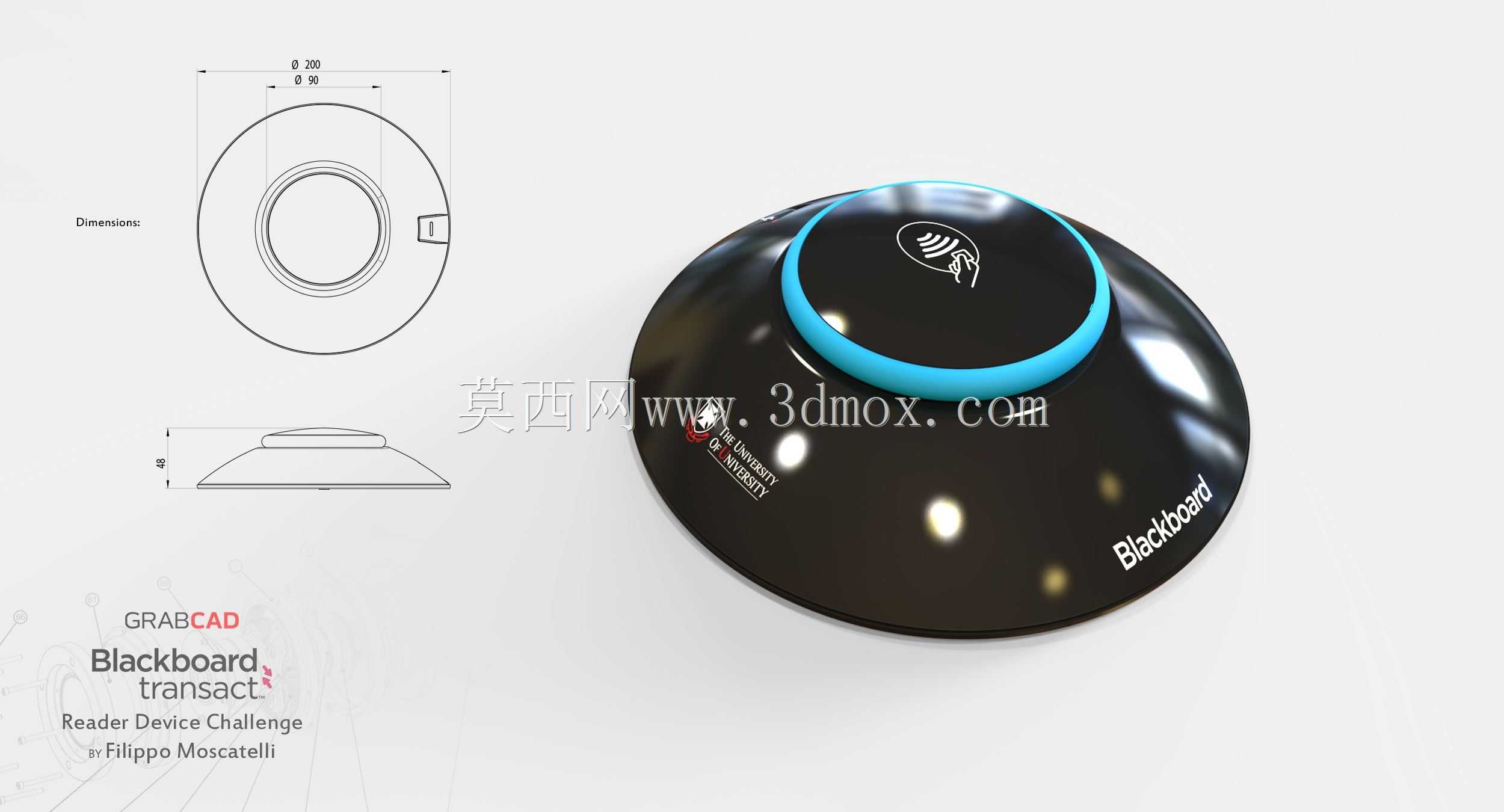

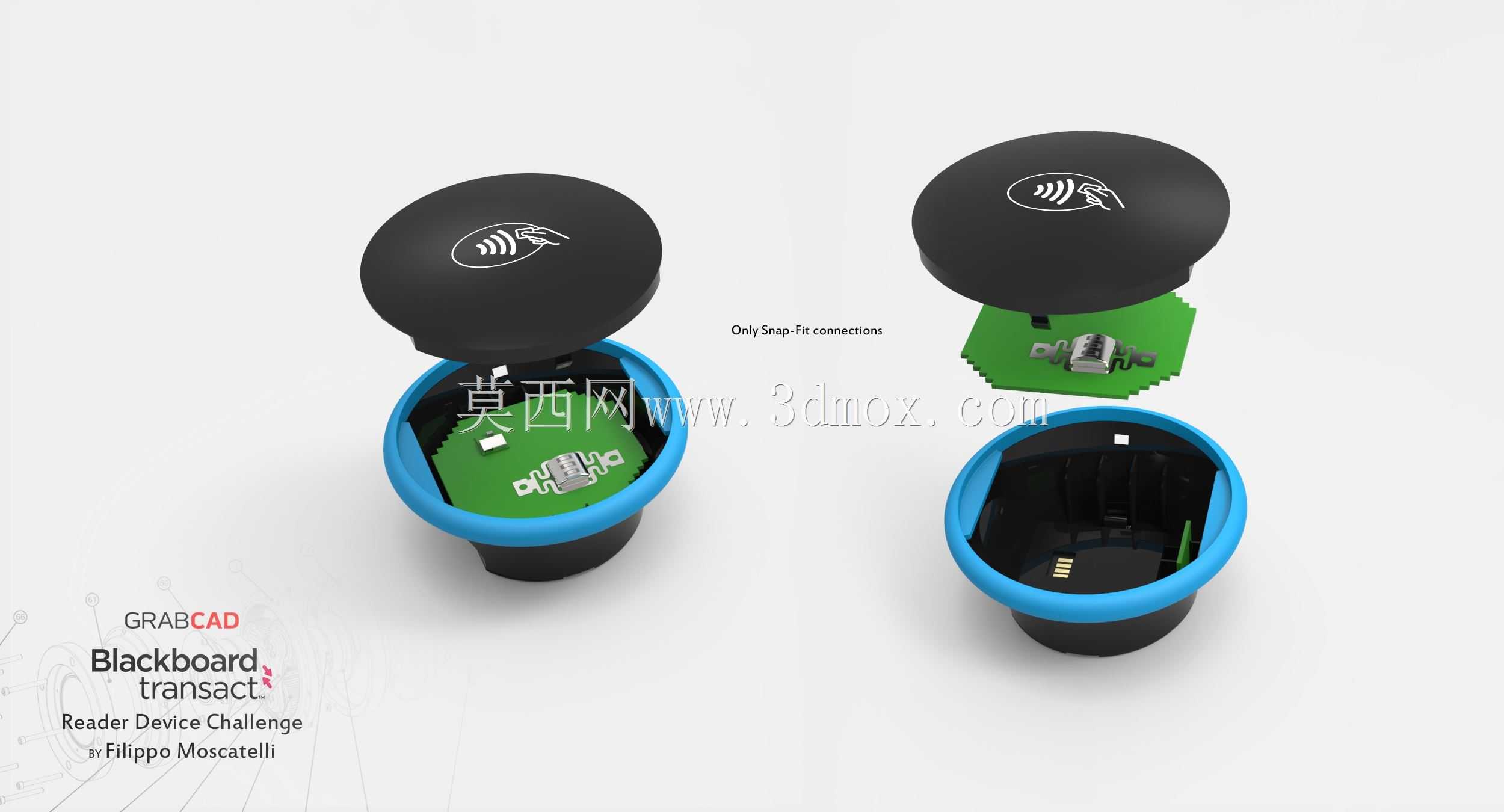

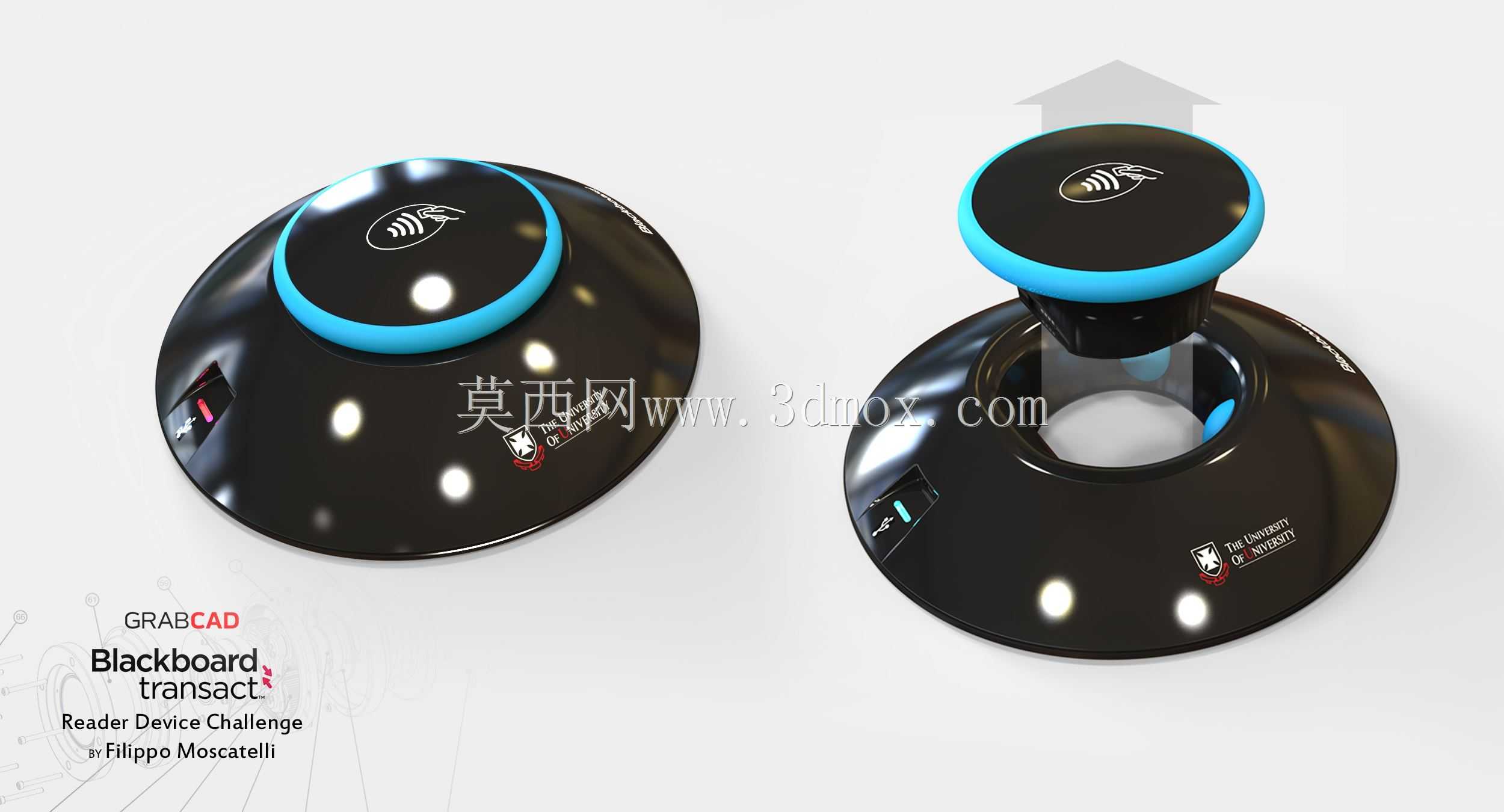

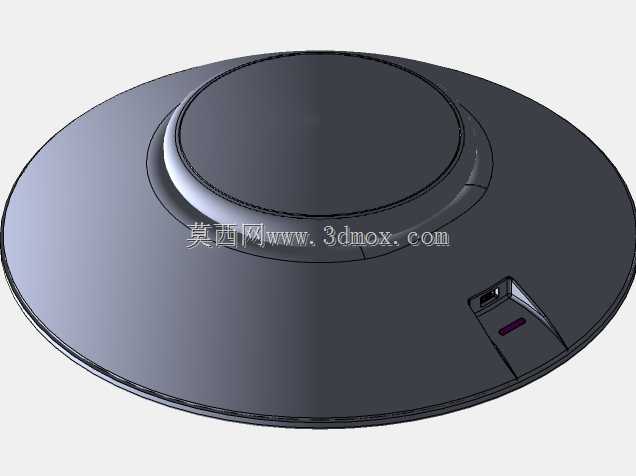

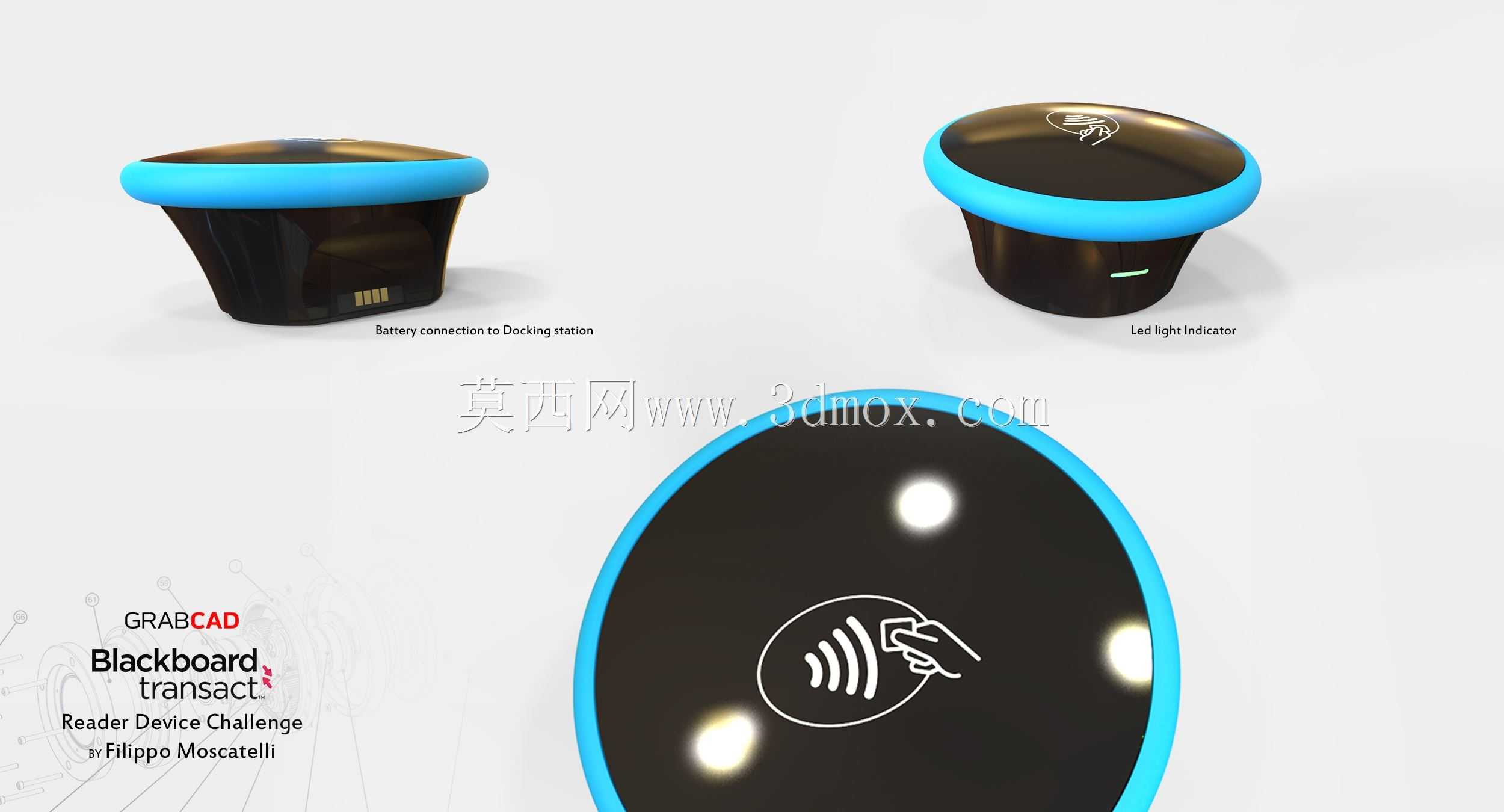

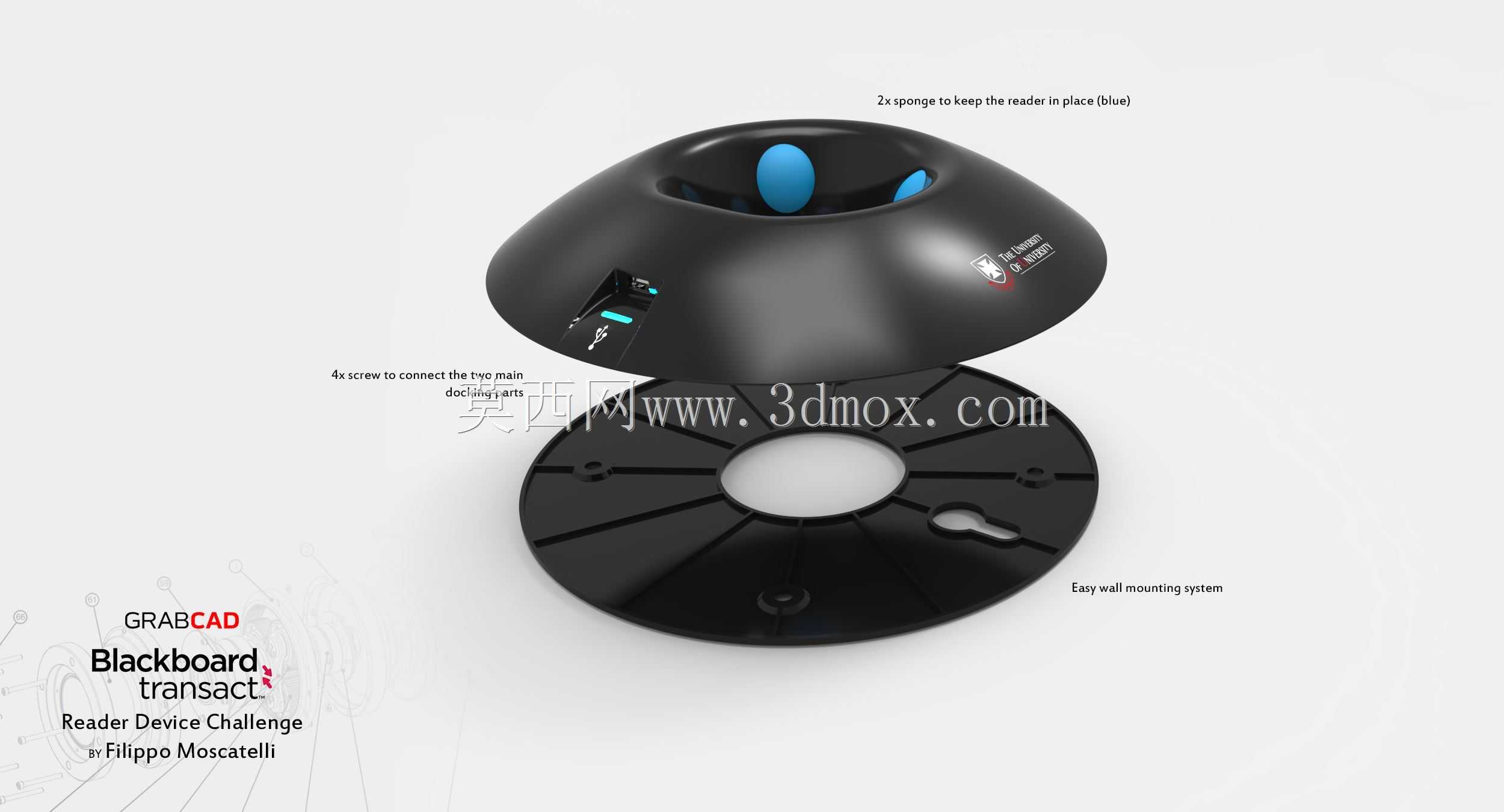

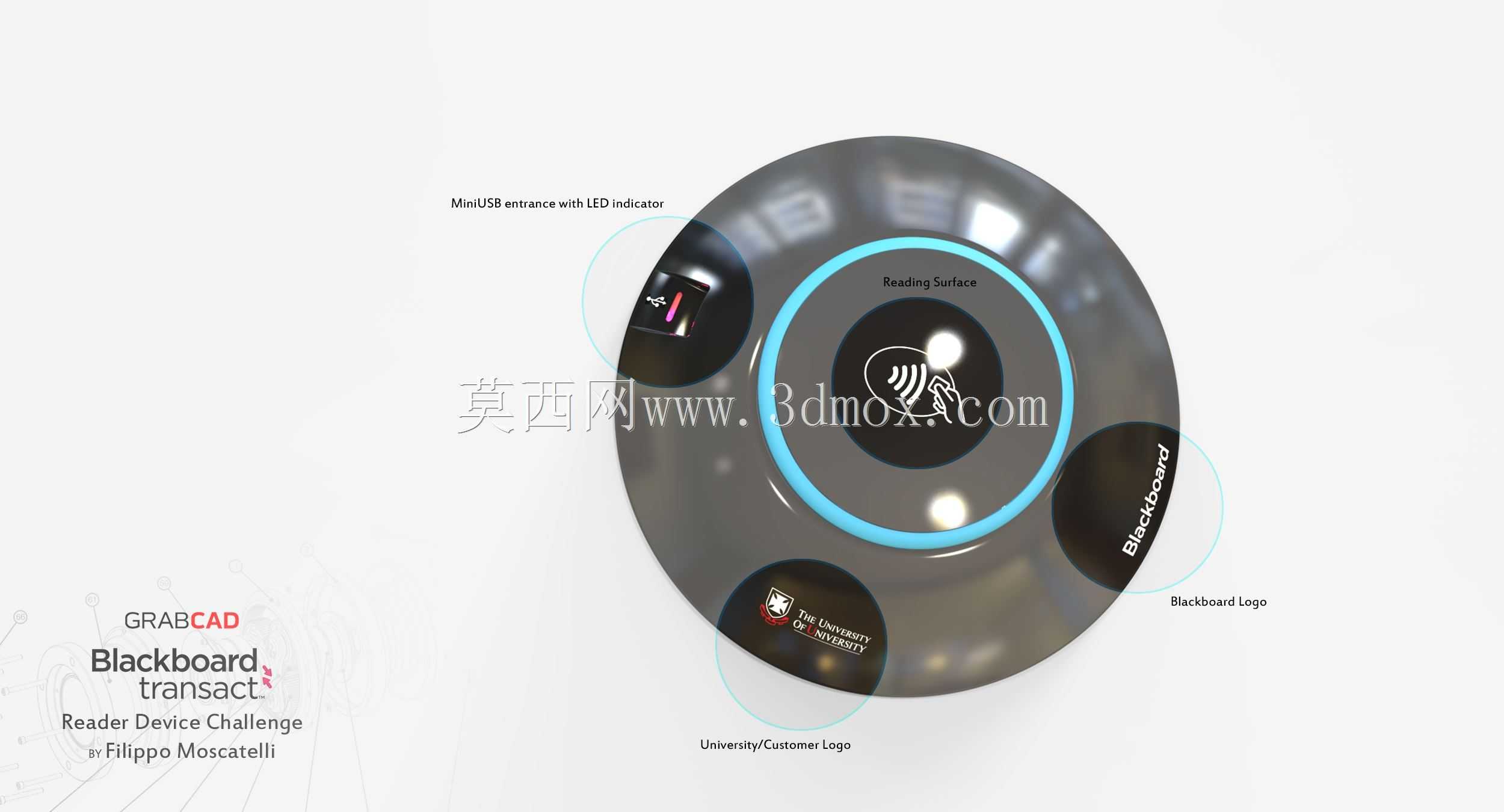

这款读卡终端主要面向校园高频身份核验、小额消费场景设计，可覆盖食堂就餐扣费、宿舍门禁核验、图书馆借阅登记、校内考勤签到等高频使用场景，适配校园内墙面安装的部署需求，无需额外搭配桌面支架即可完成固定，有效节省公共区域的摆放空间，避免桌面设备易被碰落、移位的问题。设备核心功能为接收NFC射频信号，通过内置蓝牙模块完成信号转换与数据传输，可对接校园现有一卡通系统，无需大规模改造原有线路即可完成部署。手持端部分采用三个注塑件搭配一圈橡胶腕带的组合结构，腕带既可以作为挂脖携带的受力部件，方便工作人员在无桌面、无支架的流动场景下手持使用，也能起到缓冲防撞的作用，避免设备意外跌落时外壳直接受冲击损坏，整机装配无需额外螺丝，依靠卡扣结构即可完成组装，大幅降低生产装配与后期拆修的难度。设备下部设置可更换电池仓，无需拆解整机主体即可完成电池更换，降低后期运维的操作门槛。配套的壁挂底座由两个注塑件搭配两个橡胶海绵组成，海绵部件可在安装时提供预紧力，将读卡终端牢牢固定在底座上，避免设备松动脱落；底座背部预留挂装孔位，可直接挂装在墙面预先固定的挂钩上，安装时仅需四颗自攻螺钉即可完成底座固定，对墙面的破坏程度极小，适配教室、食堂、宿舍走廊等多种墙面的安装条件。设备正面采用圆形大平面设计，预留充足的标识粘贴区域，校方可以根据不同使用场景粘贴校园徽标、场景提示贴花，完成个性化外观配置，环形指示灯区域可直观反馈读卡状态，用户靠近刷卡时即可通过灯光变化确认操作是否成功，降低使用的学习成本。整体外形采用圆润飞碟造型，无尖锐棱角，避免公共区域使用时磕碰过往人员，壁挂安装时突出墙面的厚度控制在合理范围，不会占用过多通行空间，适配不同层高的室内安装环境。
