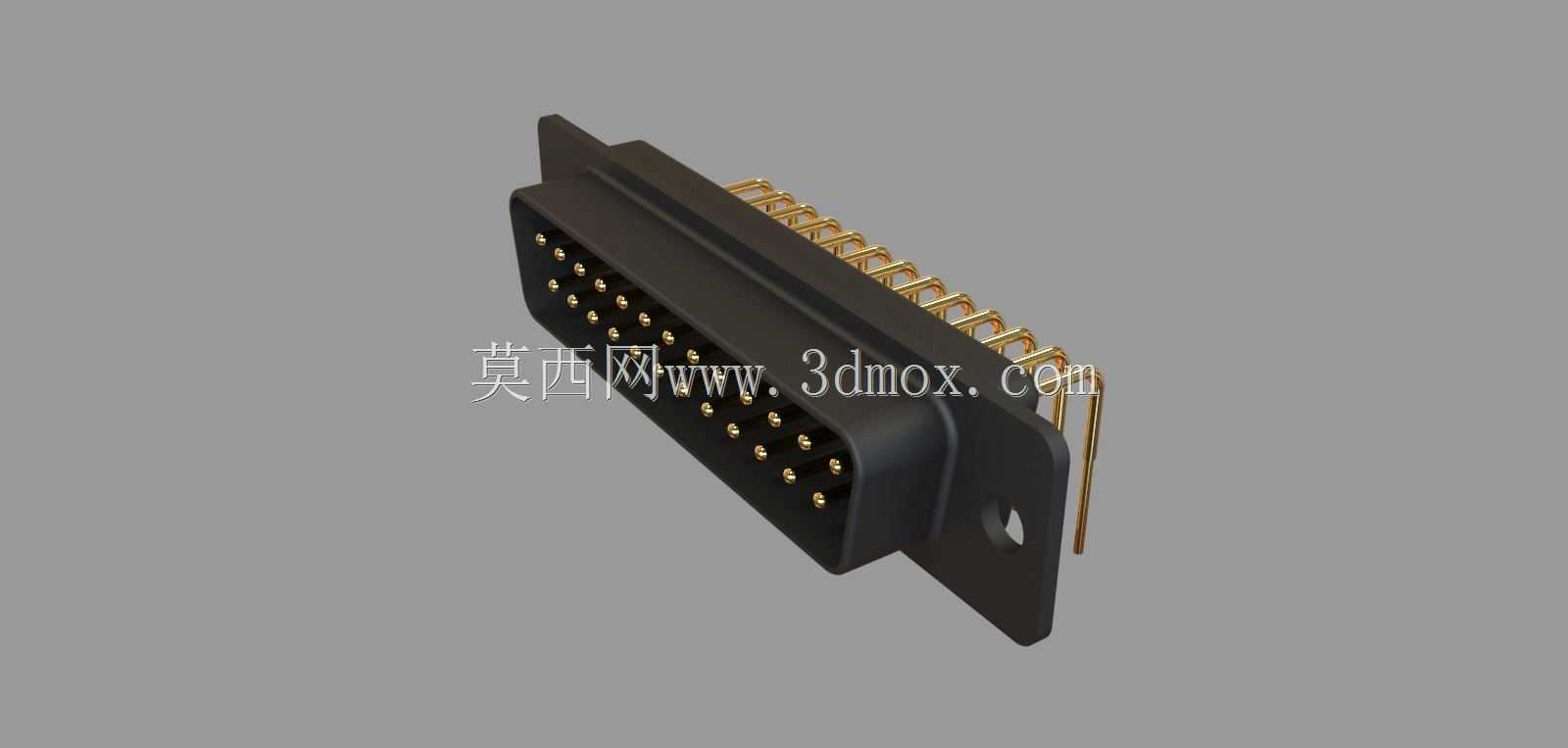

弯插式D-sub25针通讯连接插座结构

这款弯插式25针D-sub连接插座，是工业电气连接场景中应用十分广泛的基础互联部件，常见于工业控制柜内部板卡连接、老式工控设备通讯端口扩展、测试仪器信号转接、工业计算机外设互联等场景，主要承担多路并行电信号的稳定传输功能，可同时完成25路独立信号的导通连接，适配低速数字信号、模拟量信号以及小功率控制回路的传输需求，在工业自动化控制、通讯设备、测试测量设备领域有着长期稳定的应用基础。从功能特性来看，这款插座采用公头针式接触设计，接触端子采用镀金铜质基材，能够有效降低接触电阻，减少长期使用后的氧化接触不良问题，弯式插针结构专门针对PCB板侧装场景设计，插针弯折角度适配标准板卡安装高度，焊接后插座主体平行于线路板板面，能够大幅节省设备内部的纵向安装空间，适合紧凑化设计的设备内部布局。插座的绝缘基座采用耐高温工程塑料注塑成型，具备良好的绝缘性能与结构强度，能够承受波峰焊、回流焊过程中的高温冲击，不会出现基座变形、端子移位的问题；两侧带安装固定耳，耳位预留标准安装孔，可通过螺丝将插座与设备壳体或安装支架锁紧，避免插拔过程中插座受力松动导致的接触失效，金属外壳采用冷轧钢冲压成型，既能够对内部插针形成物理防护，也可起到一定的电磁屏蔽作用，减少外界电磁干扰对信号传输稳定性的影响。在设计思路上，这款插座严格遵循D-sub连接器的通用尺寸规范，插针间距、插针排布、安装孔位、外壳尺寸均匹配行业通用标准，具备完全的互换性，可与同规格的母头插座、连接线端插头实现无缝适配，无需额外调整安装结构。外形尺寸方面，插座主体宽度适配25针D-sub的标准宽度，安装耳间距符合通用安装孔位要求，弯针的伸出长度适配常规厚度的PCB板材，焊接后插针穿过板面的剩余长度满足常规波峰焊工艺要求，不会出现插针过长顶碰其他部件、或是过短焊接不牢的问题；安装边界上，插座插合方向的前方需要预留足够的插头插拔操作空间，两侧固定耳位置需要预留螺丝锁紧的操作空间，背部弯针区域需要避开板上其他较高的元器件，避免安装干涉。整体结构设计兼顾了连接可靠性、安装便捷性与空间利用率，能够满足多数工业场景下的多路信号连接需求。
