手持电钻内部结构剖面展示三维数模

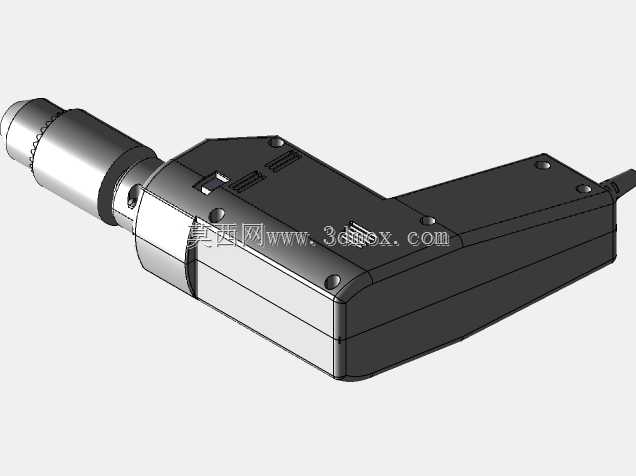

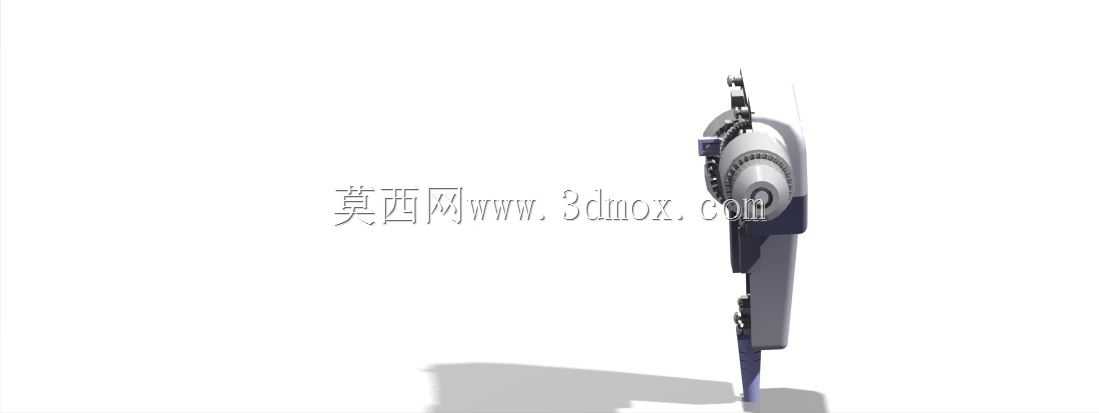

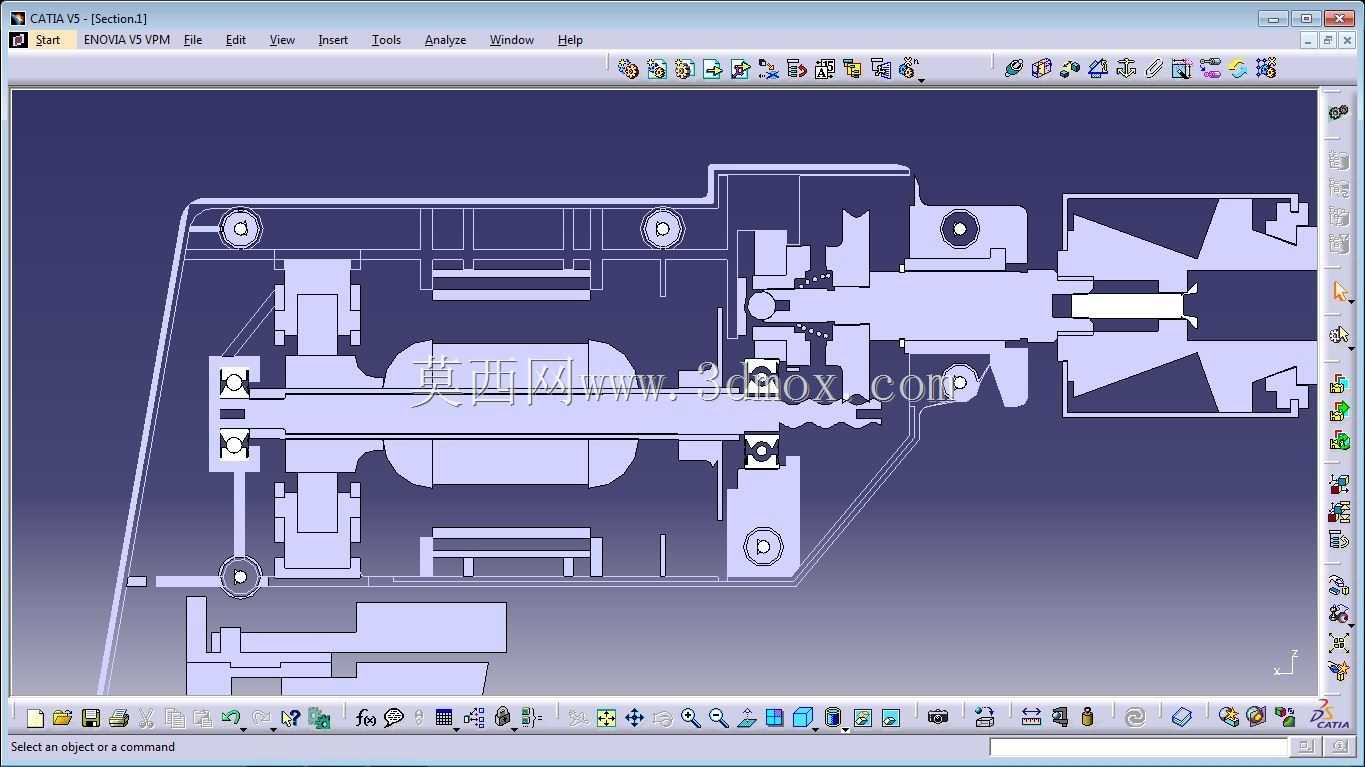

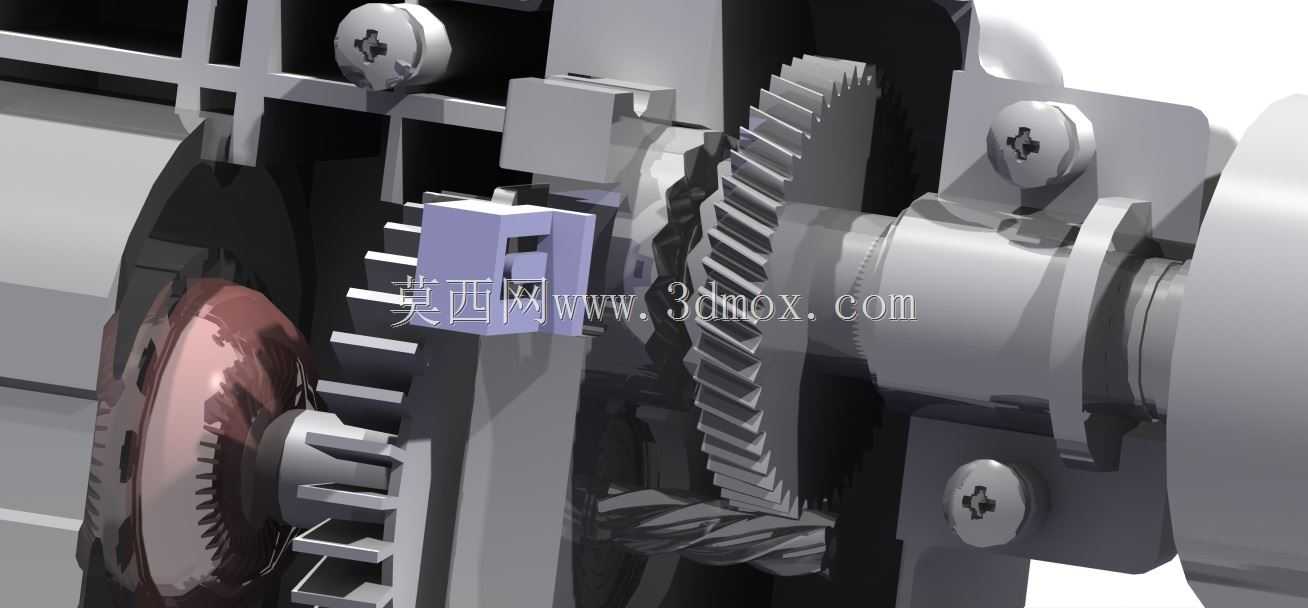

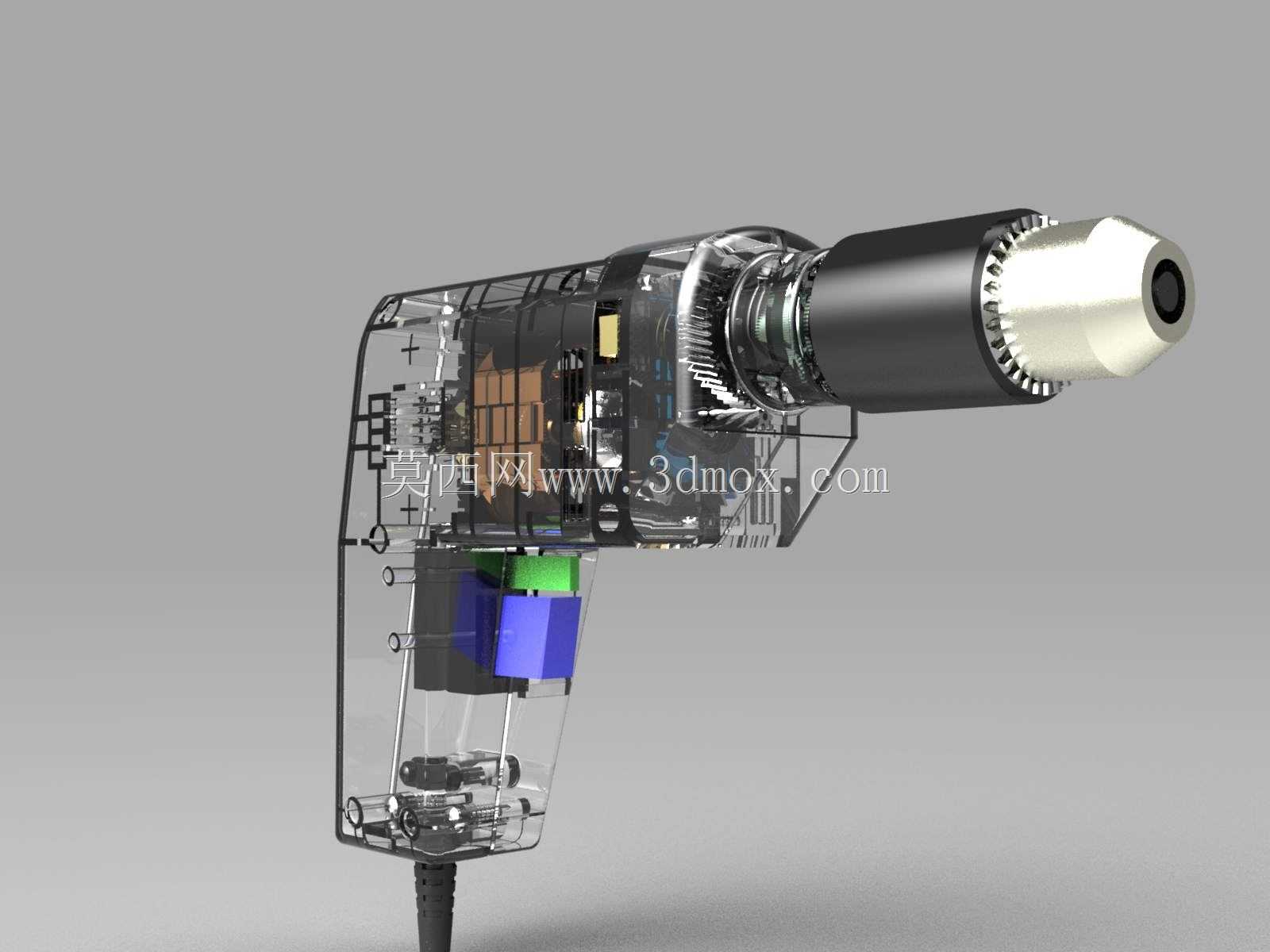

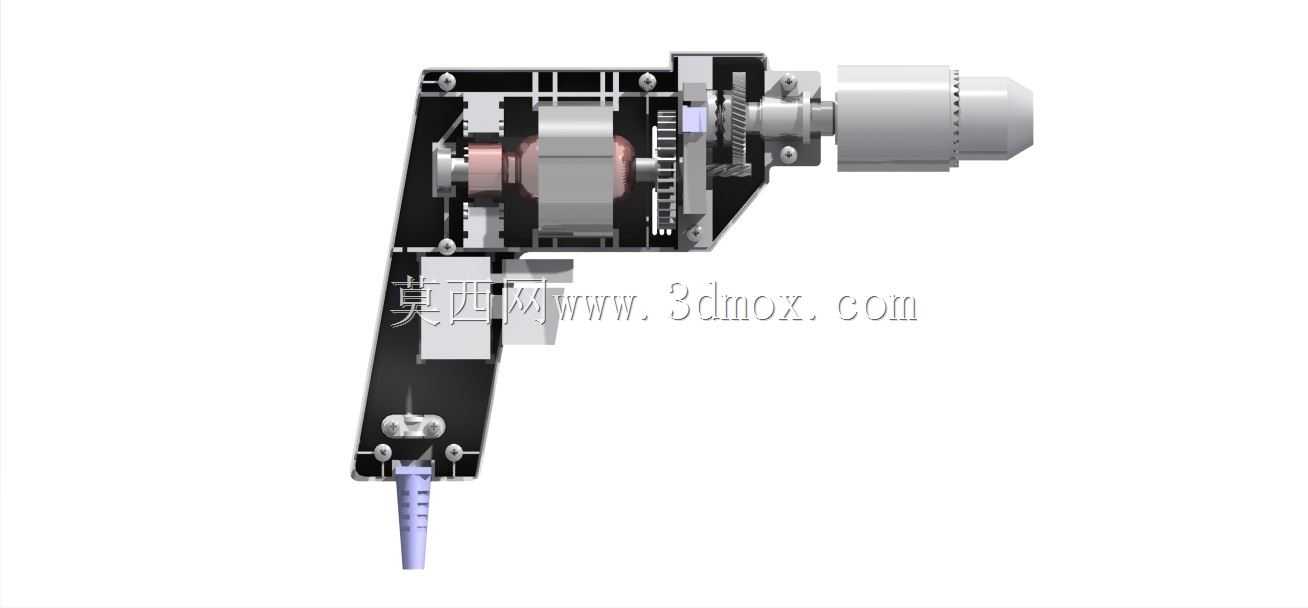

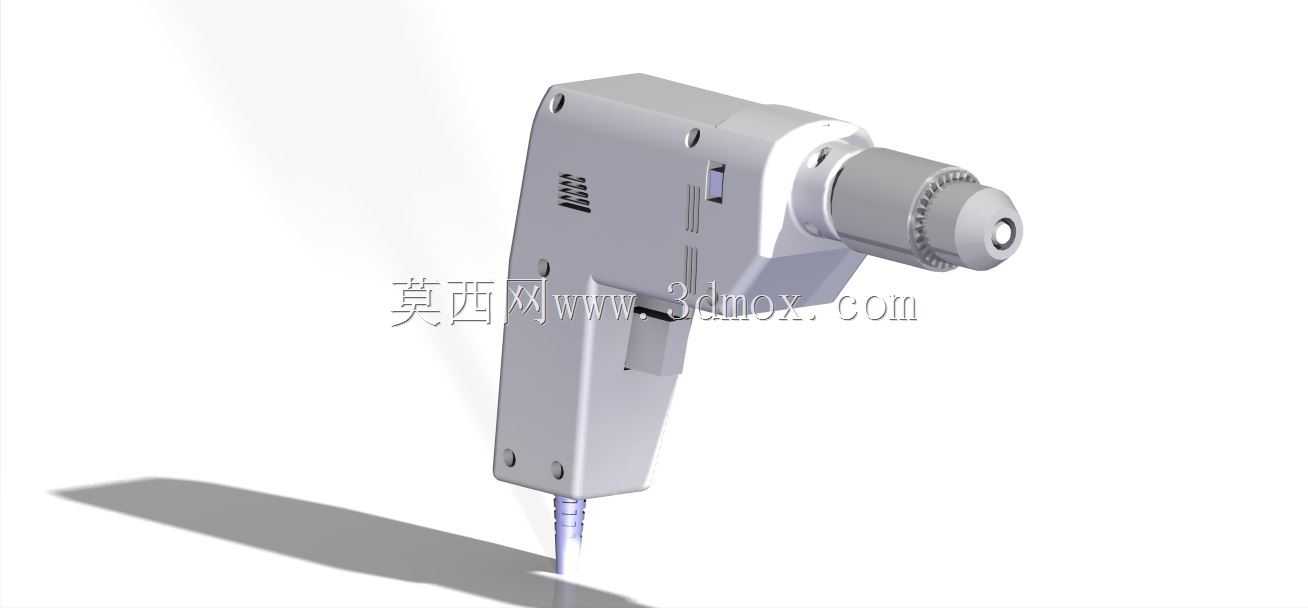

这款手持电钻的三维数模完整还原了设备的内部传动与结构组成，覆盖从动力输入到钻夹头输出的全链路结构，可直接用于电动工具研发阶段的结构验证、教学场景的原理演示以及装配工艺的模拟推演。在实际行业应用中，这类手持电钻广泛服务于家装装修的墙面钻孔、五金加工的工件预打孔、设备运维的现场拆装作业、木工制作的榫卯预开孔等场景，是一线作业人员随身携带的高频作业工具，能够适配金属、木材、塑料、轻质墙体等多种材质的钻孔需求，搭配不同规格的钻头即可完成不同孔径的加工作业。从功能特性来看，该模型完整呈现了电钻的动力传递路径：握持区域内置的动力单元输出旋转动力后，通过斜齿轮组完成传动方向的转换与转速扭矩的匹配，将动力传递至前端的钻夹头结构，钻夹头可通过自身的锁紧结构夹持不同直径的钻头，保证作业过程中钻头无打滑、无偏移；握持区域的造型贴合人手抓握的自然弧度，能够降低长时间作业带来的手部疲劳，尾部的电源线结构预留了足够的弯折余量，避免使用过程中线材弯折断裂。在设计思路上，该模型严格遵循实际电钻的机械传动一致性要求，所有传动部件的啮合间隙、安装位置都按照实物的测量值进行还原，斜齿轮组的齿形参数经过匹配校验，保证传动过程中动力传递平稳、噪音控制在合理区间；内部的支撑结构将动力单元、传动组件牢牢固定在壳体内部，避免作业过程中部件移位导致的传动卡顿，壳体的剖视设计能够直观展示内部所有部件的装配关系，无需拆解即可观察到每一个零件的位置与配合方式。从安装边界与尺寸适配来看，该模型的整体轮廓符合常规手持电钻的尺寸范围，握持部分的直径适配成年人手掌的抓握尺寸，前端钻夹头的行程范围覆盖常规民用钻头的夹持直径，内部各部件的安装预留了足够的散热间隙，能够保证动力单元长时间作业时的热量散出，各连接部位的卡扣、螺丝孔位都按照实际装配要求设置，可直接用于拆解模拟、装配培训等场景，帮助使用者快速理解手持电钻的工作原理与结构组成。
