微型内啮合齿轮泵拆解结构设计方案

这款微型内啮合齿轮泵主要面向小流量高精度流体输送场景，常见于小型液压动力单元、精密润滑系统、实验仪器流体回路、小型医疗设备供液模块以及紧凑型工业冷却循环系统中，能够在有限安装空间内提供稳定的低压流体输送动力，适配低粘度液压油、润滑液、冷却介质等多种工作流体，在对泵体体积、运行平稳性有较高要求的配套场景中具备突出适配性。

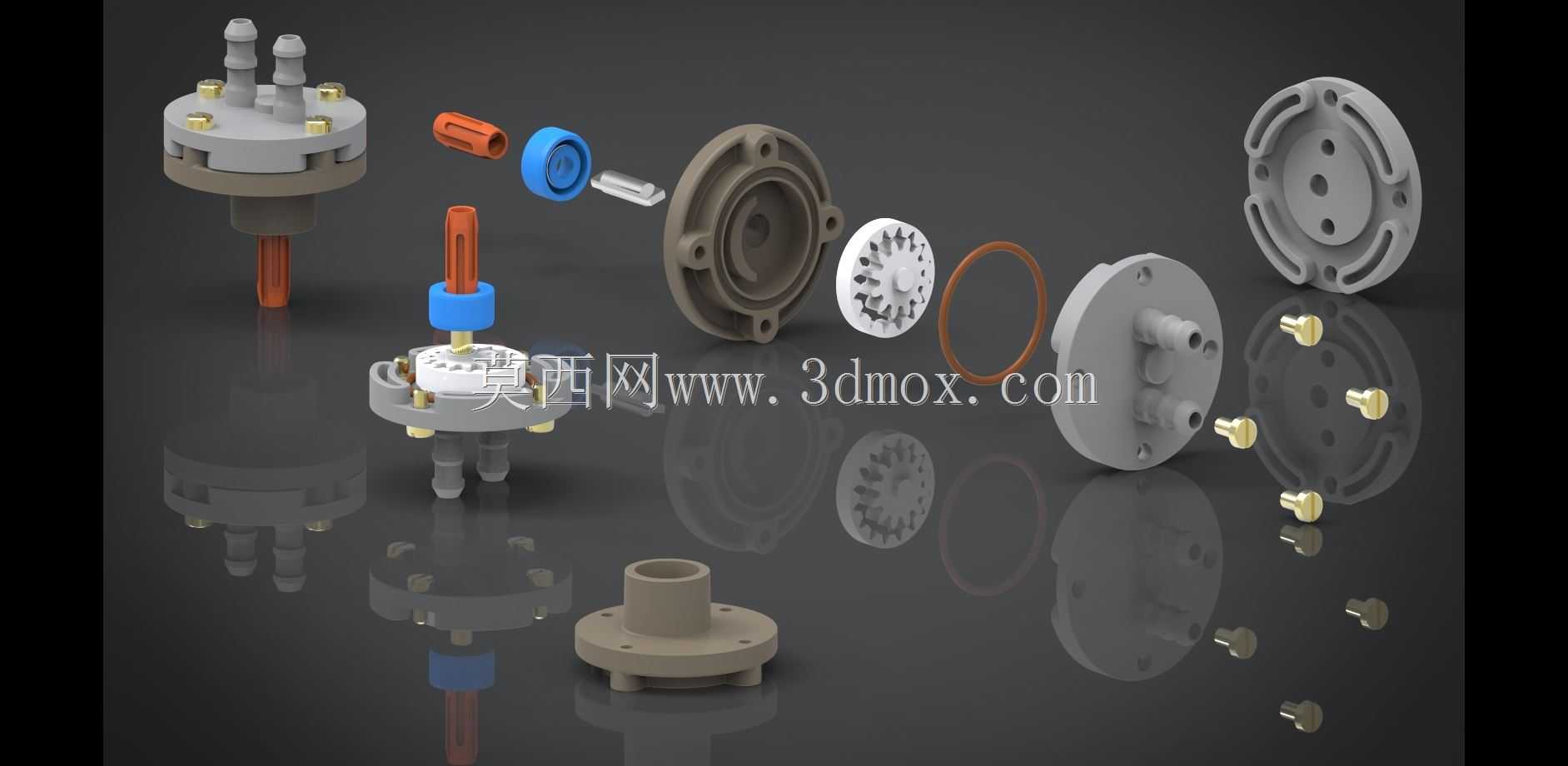

产品核心功能依托内齿轮啮合的容积变化实现流体的吸入与排出，相比外啮合齿轮泵，该结构具备流量脉动小、运行噪音低、自吸能力强的特点，在小排量工况下能保持更稳定的输出压力，避免流体输送过程中的脉冲冲击对配套精密元件造成损伤。泵体整体采用分层堆叠式结构设计，将驱动连接段、齿轮容腔、密封腔体、进出液端盖沿轴向依次排布，各部件通过周向均匀布置的紧固件实现同轴定位，既保证了装配过程的同轴度精度，也为后期易损件的维护更换提供了便利，无需完全拆解整个管路连接即可完成密封件、传动件的替换。

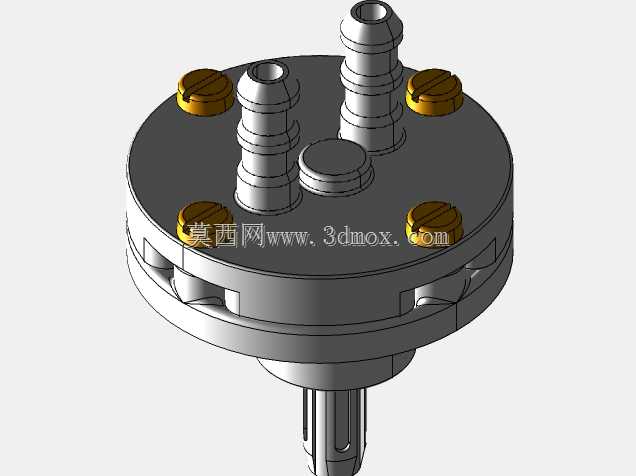

设计过程中充分考虑了实际安装的边界限制，泵壳外径控制在37mm，整体轴向尺寸紧凑，可直接嵌入狭小的设备安装腔体内，与常规男士腕表外径接近的尺寸规格，能够适配多数紧凑型设备的安装空间预留要求。驱动端采用可拆分的轴套连接结构，可根据不同的驱动源类型匹配对应的连接接口，既可以适配常规的微型电机直连驱动，也能够通过加装连接组件适配其他动力输入形式，泵体法兰端预留了标准安装孔位，可直接通过紧固件固定在安装基座上，无需额外设计定制转接支架。

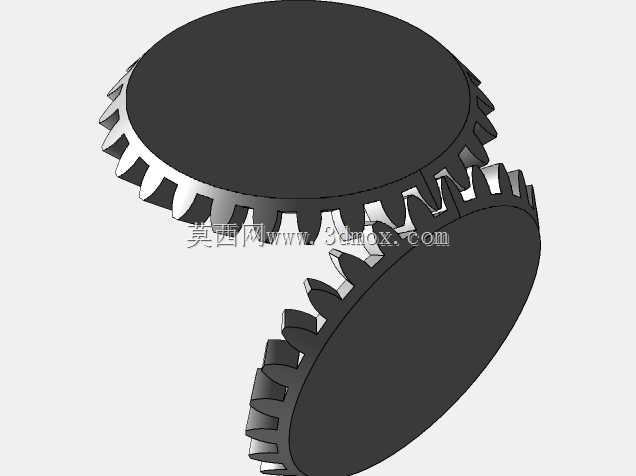

结构设计上针对密封可靠性做了专项优化，在齿轮容腔与端盖之间设置了专用密封环槽，配套弹性密封件实现高压腔与低压腔的可靠隔离，避免内部泄漏影响容积效率；驱动轴位置采用多层密封结构，防止工作流体沿轴向外泄，同时阻挡外部粉尘杂质进入泵体内部磨损啮合齿轮。齿轮部件采用高精度啮合型线设计，在保证传动顺畅的前提下尽可能缩小齿轮副的啮合间隙，提升容积效率的同时降低运行过程中的磨损速率，延长泵体的连续工作寿命。上下泵壳的定位采用止口配合结构，装配时可自动实现同轴对中，降低人工装配的精度要求，保证批量装配后的产品性能一致性。
