工业双层操作平台混合搅拌成套装置

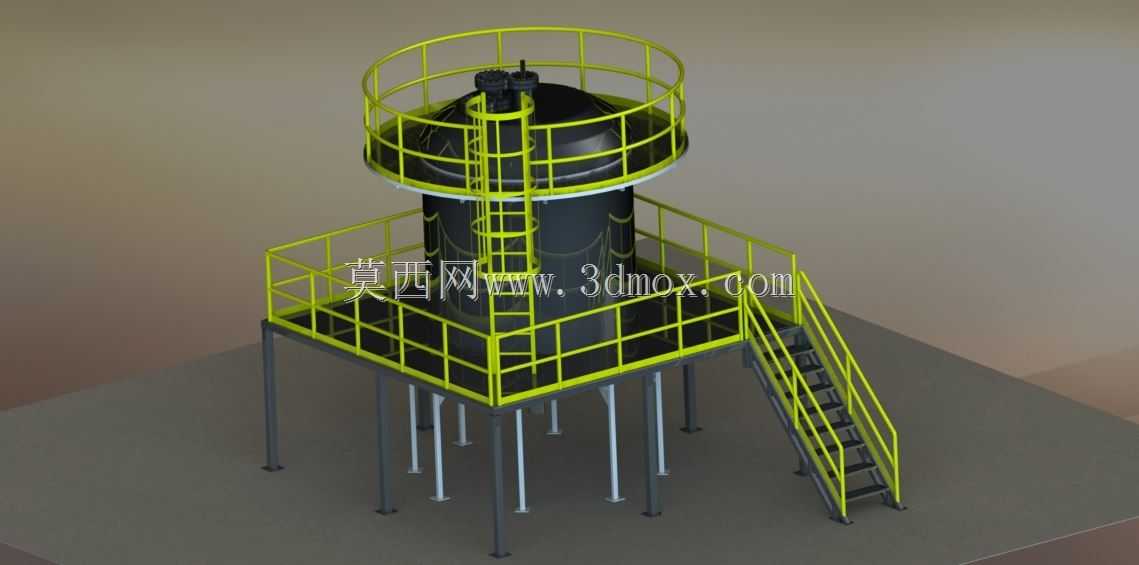

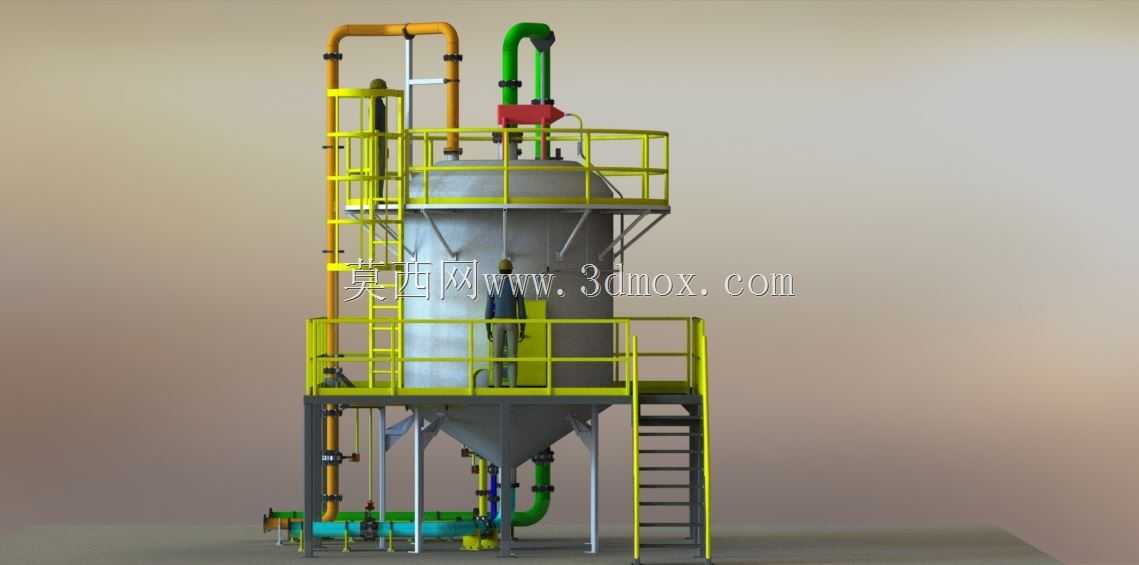

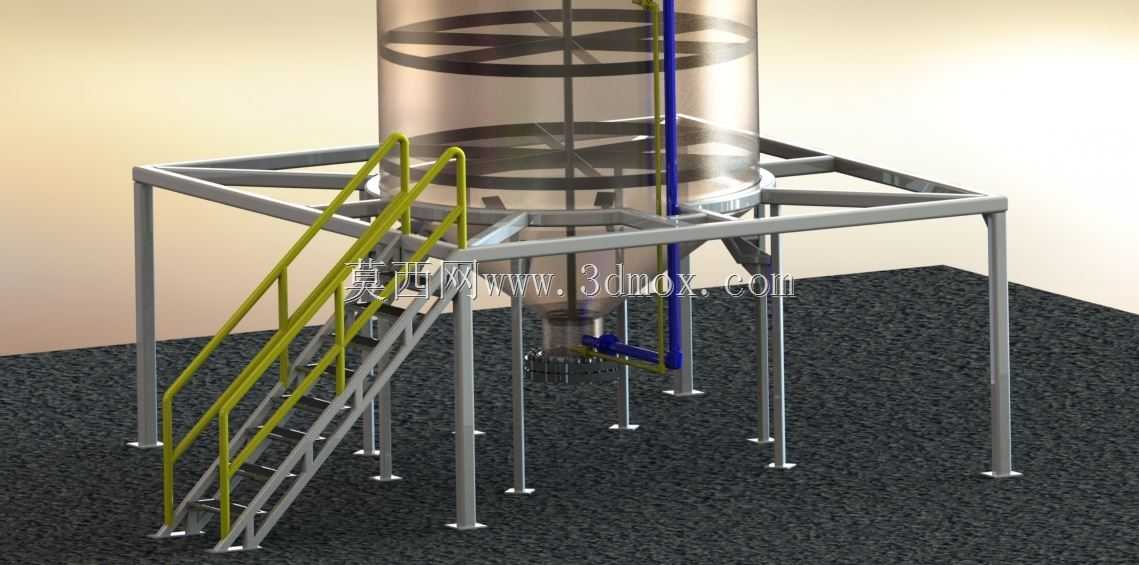

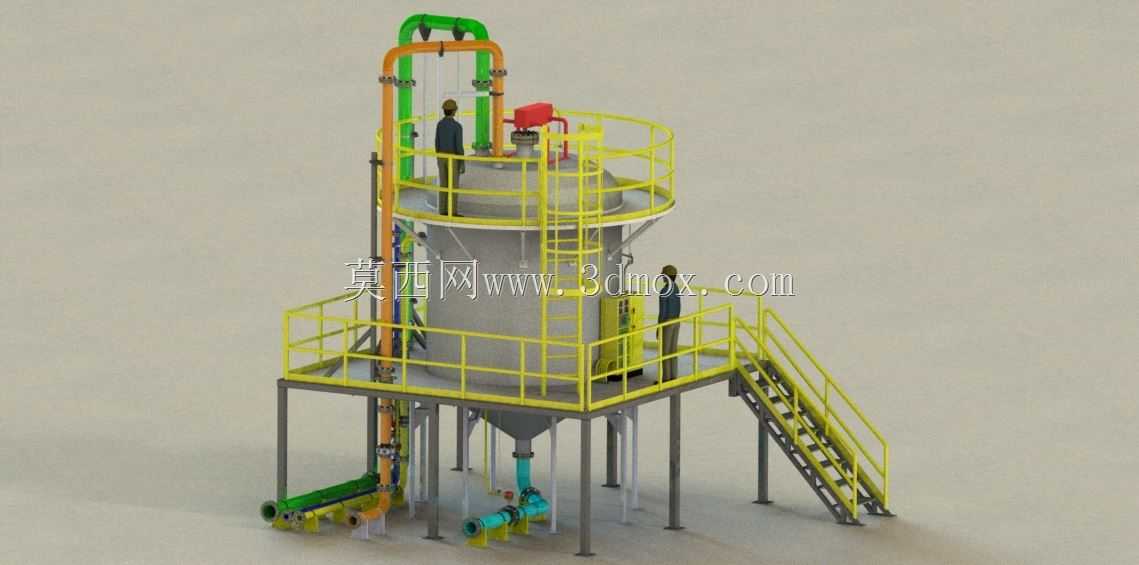

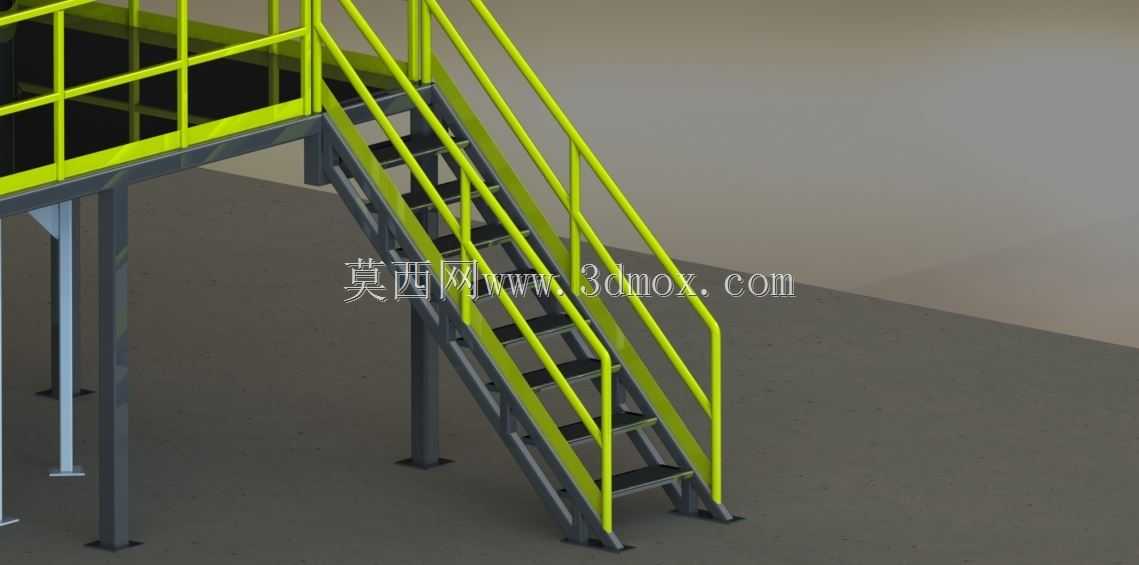

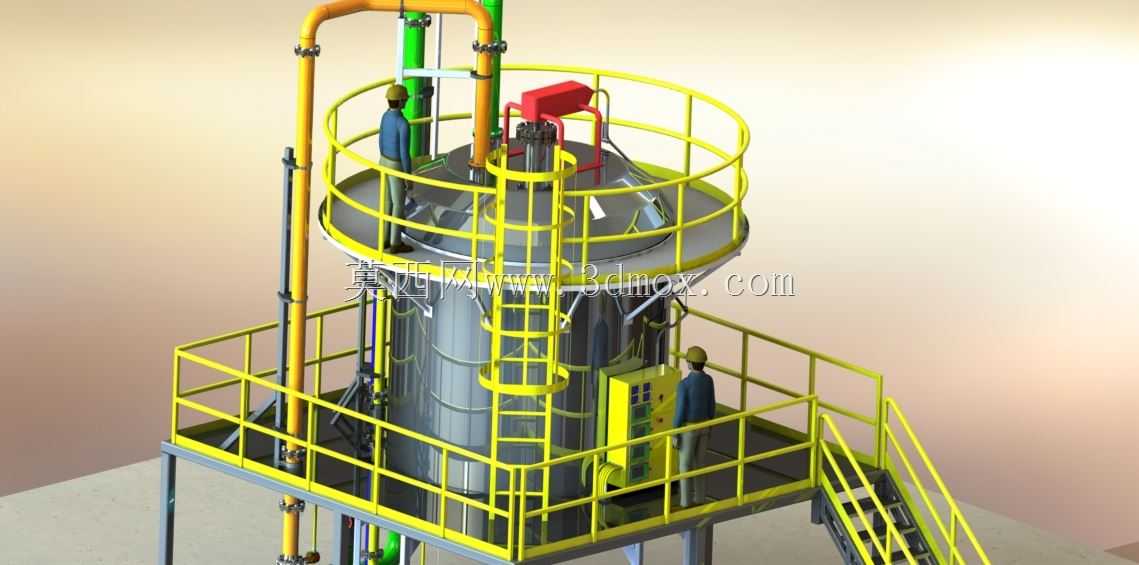

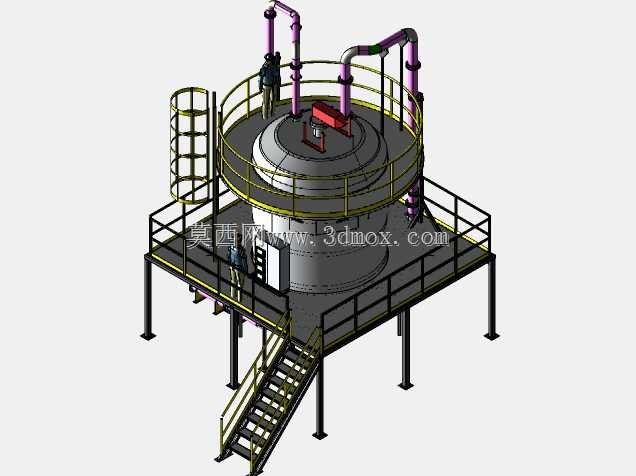

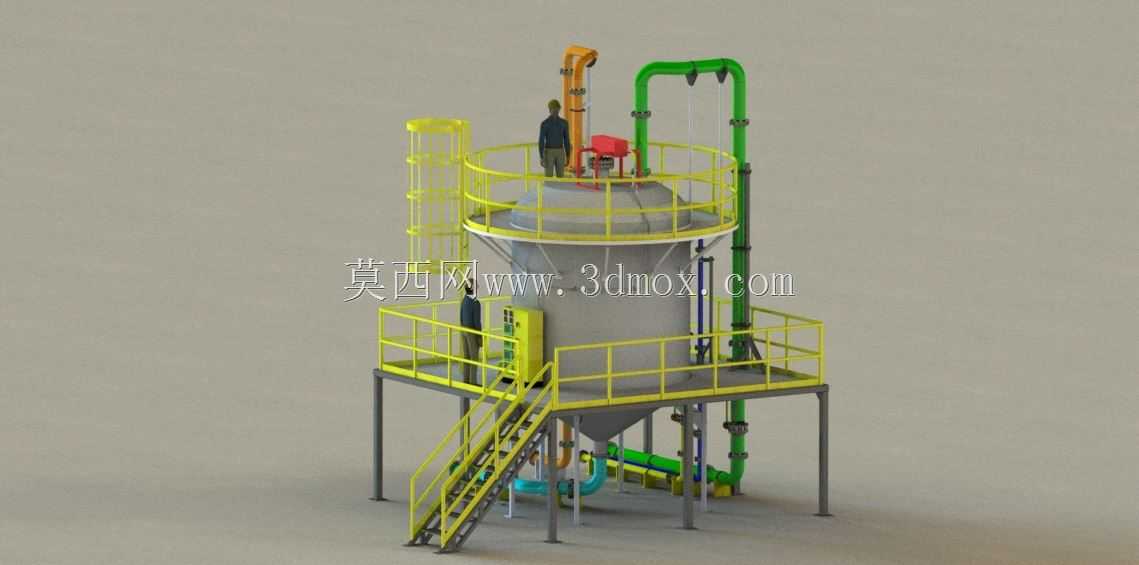

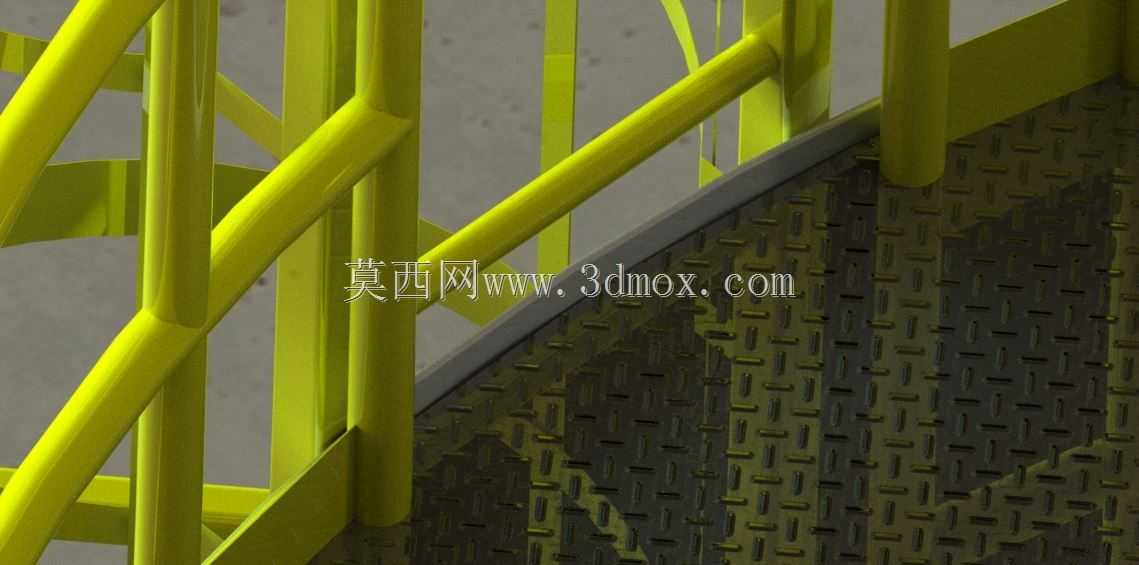

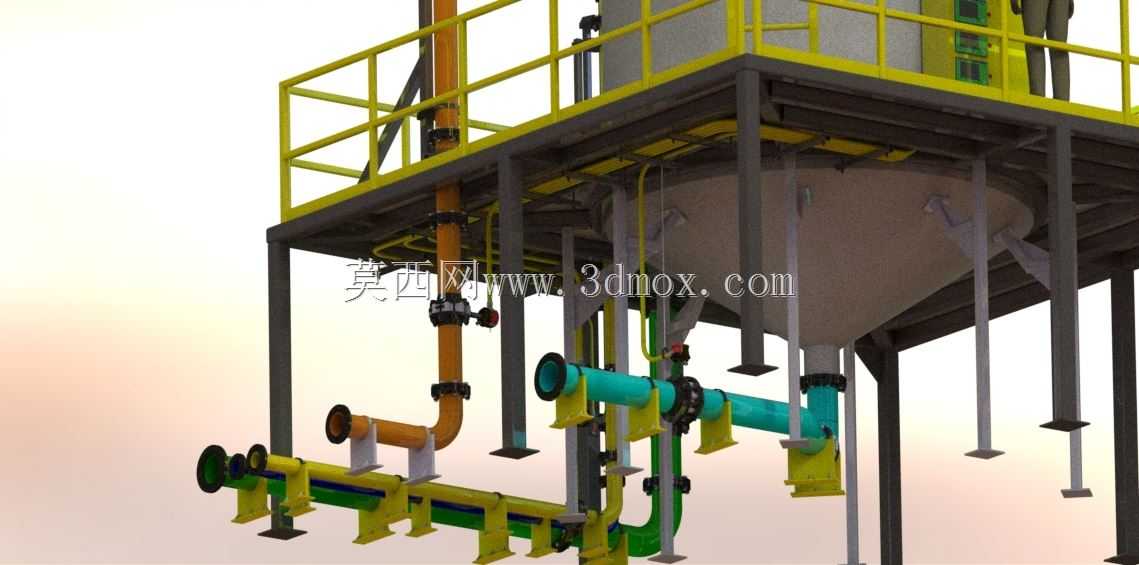

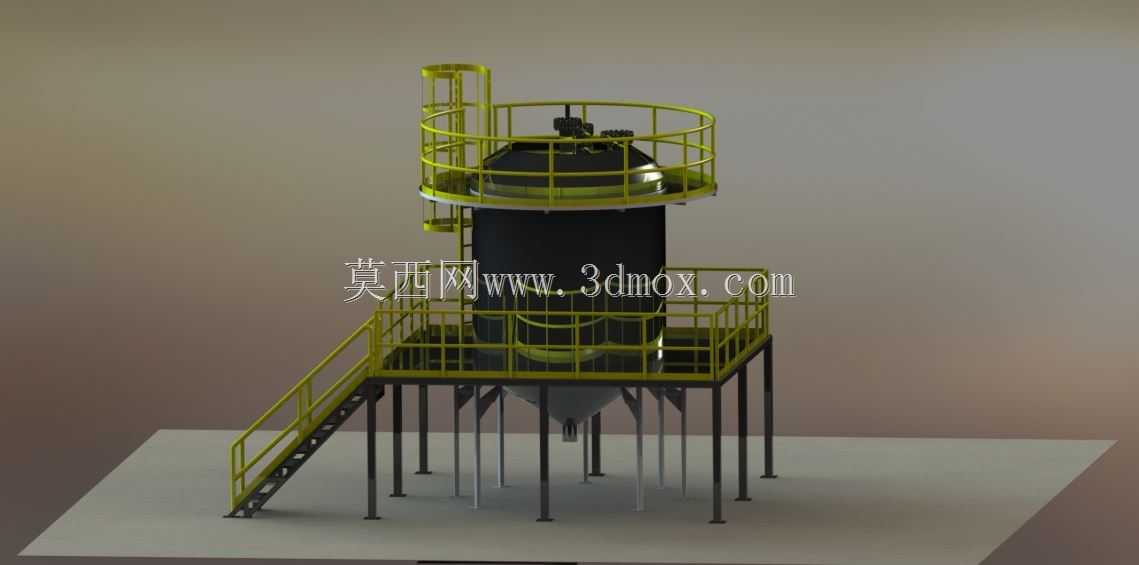

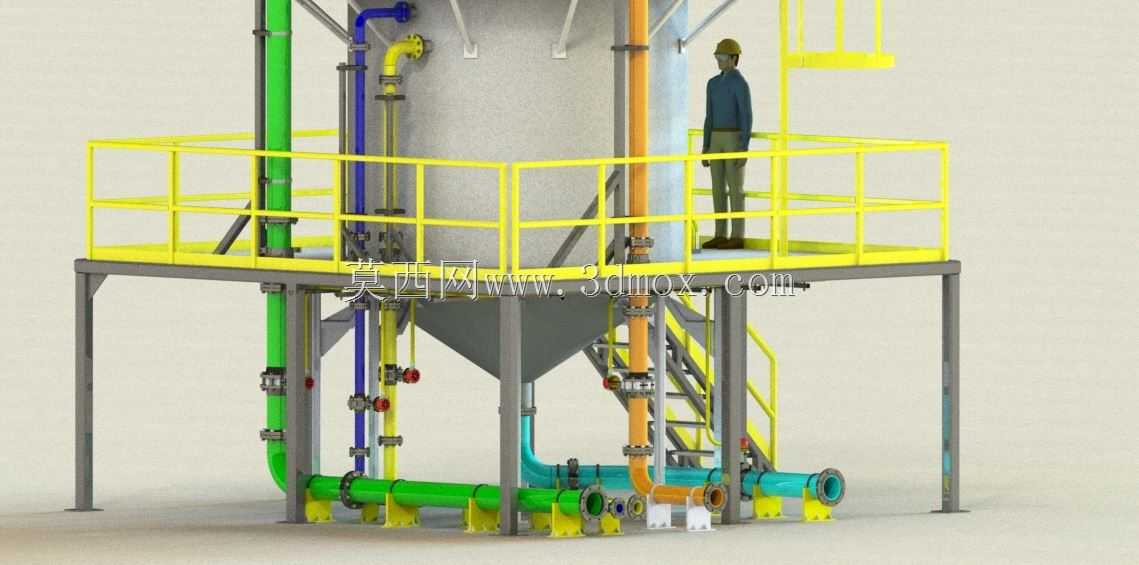

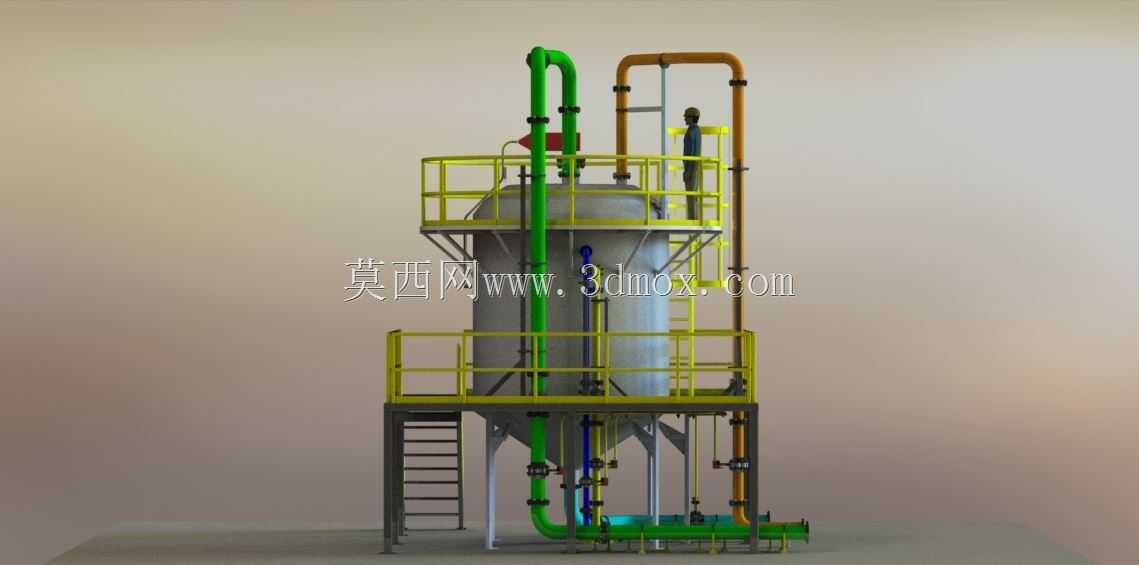

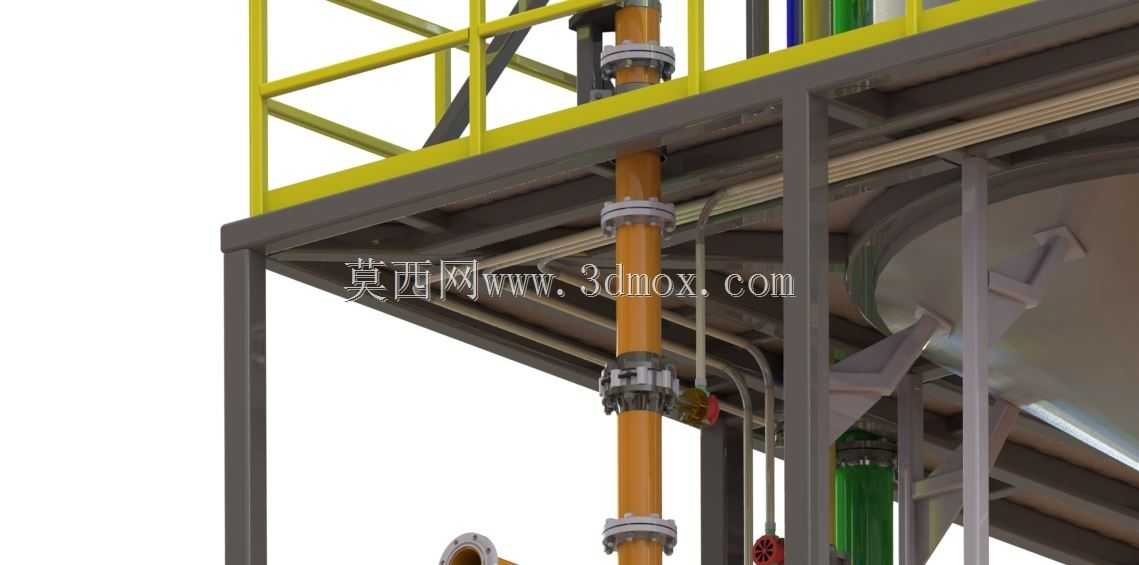

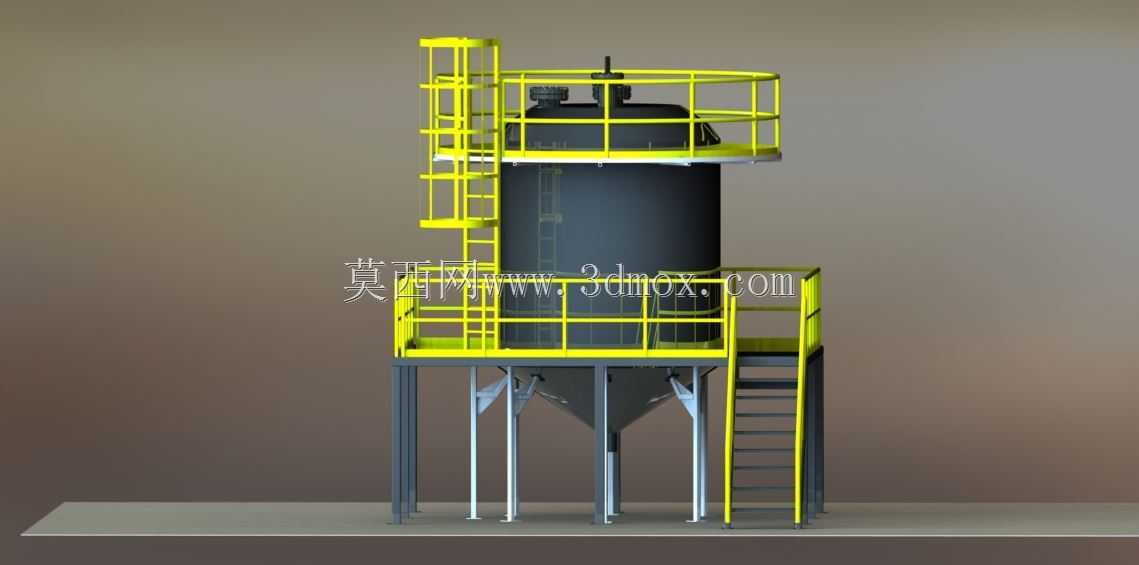

该成套搅拌装置主要面向化工原料预混、浆料均质调配、工业废水药剂混配等生产场景，可完成多组分液态、固液混合态物料的均匀搅拌作业，适配中小型产能的连续化或批次式生产需求，在精细化工、环保水处理、食品配料等领域均有广泛应用空间。整套设备采用立式罐体为核心主体，搭配双层环绕式操作平台设计，下层平台围绕罐体锥底段布置，主要用于日常出料巡检、底阀操作与管线维护，上层平台围绕罐体顶部进料与搅拌驱动区域设置，可满足操作人员完成进料管控、搅拌组件检修、顶部阀门调节等作业需求，平台边缘设置全高度安全防护护栏，搭配斜向踏步楼梯连通上下层与地面区域，充分保障现场作业的操作安全。罐体采用上圆柱下锥底的结构设计，锥底结构可有效避免混合完成后的物料在罐底沉积残留，降低物料挂壁与出料不彻底的问题，罐体顶部设置搅拌驱动安装位、进料接口与排气接口，侧面预留多组不同高度的侧装接口，可根据实际工艺需求加装温度检测、液位监测、侧入式辅助搅拌等组件，锥底位置设置主出料接口，可对接后续输送管线完成物料转序。设备外围的管线采用分色布设逻辑，不同颜色的管线分别对应进料、出料、循环、排气等不同工艺管路，管路上配套设置对应的控制阀门，可独立管控各管路的通断与流量调节，罐体底部配套多组支撑立柱，将整套罐体架高至合适高度，为锥底出料管线的安装预留充足操作空间，底部出料端配套输送泵组，可将混合完成的物料直接输送至下一生产工序。设计过程中充分考虑现场安装的边界条件，整套设备的支撑立柱采用均匀排布方式，可适配常规工业厂房的地面承重要求，操作平台的楼梯朝向可根据现场车间布局调整方向，外围管线的排布预留了足够的安装与检修间隙，既满足日常操作的人机工程需求，也为后续的设备维护、组件更换预留了充足操作空间，整套装置的结构布局紧凑，在保障功能完整性的前提下尽可能压缩占地面积，可适配不同规模的生产车间安装使用。
