散料混合输送料斗搅拌一体机结构

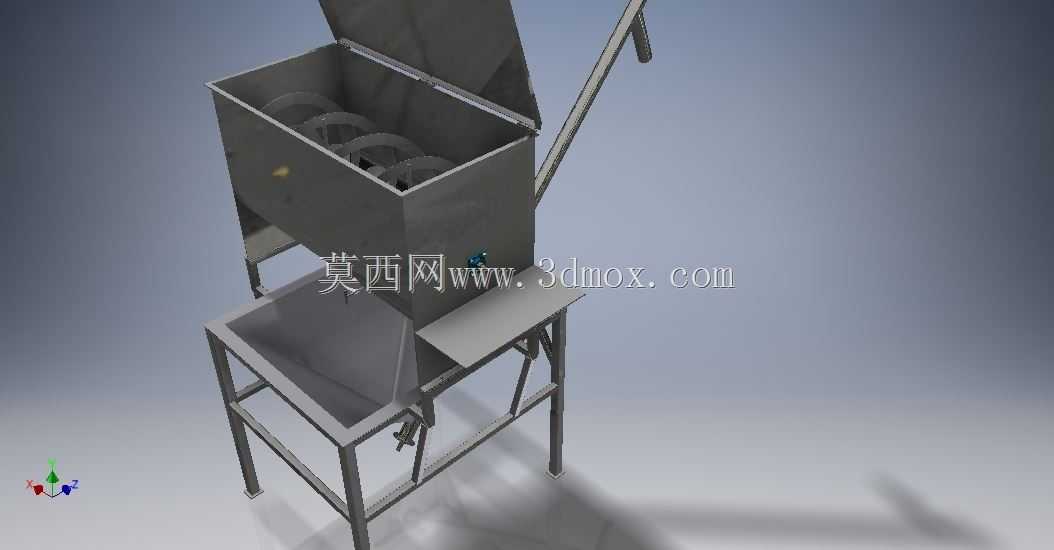

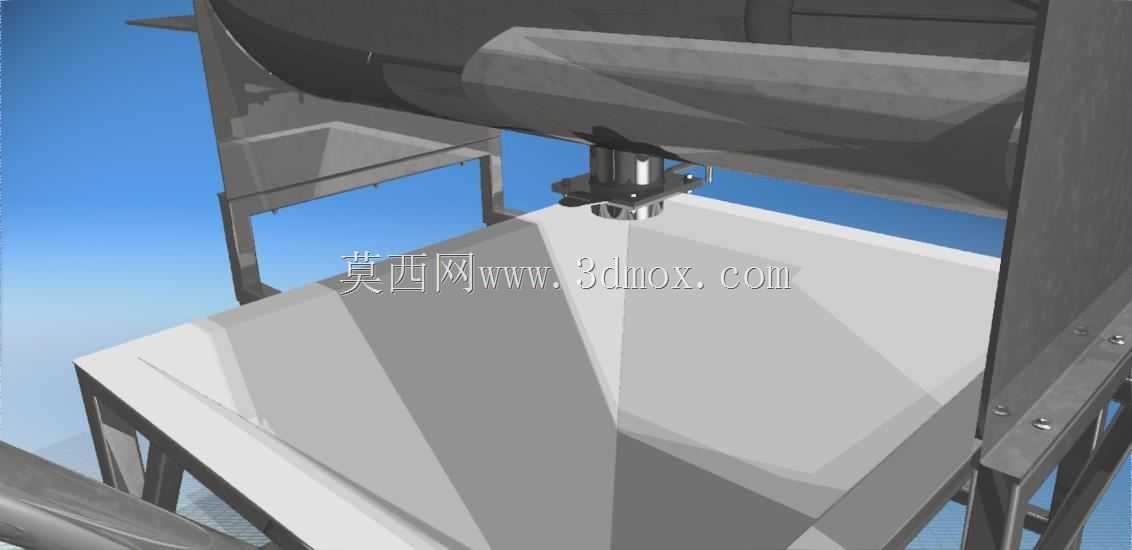

这套结构面向粉体、颗粒及小块状散料的连续处理场景，常见于配料后需要均匀混合并稳定送入包装工序的生产线。设备上部为带翻盖的搅拌腔体，翻盖可在检修、清理或人工补料时打开，正常运行时闭合以减少粉尘外逸。腔体内完成散料掺混后，物料靠自重落入下部锥形料斗，再由侧向伸出的螺旋输送机构定量送出，使混合、暂存和给料在同一机架上完成，减少中间转运环节。

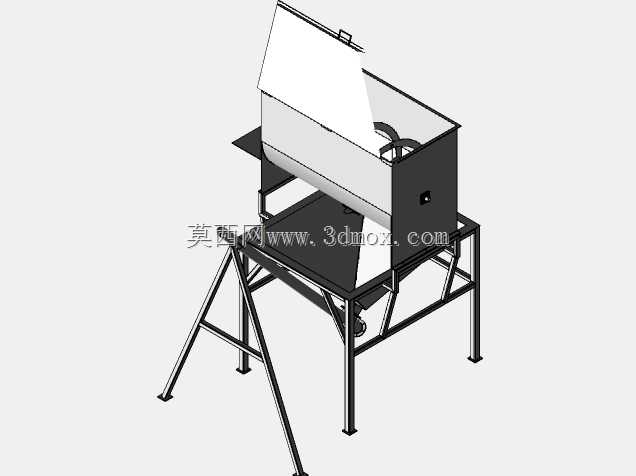

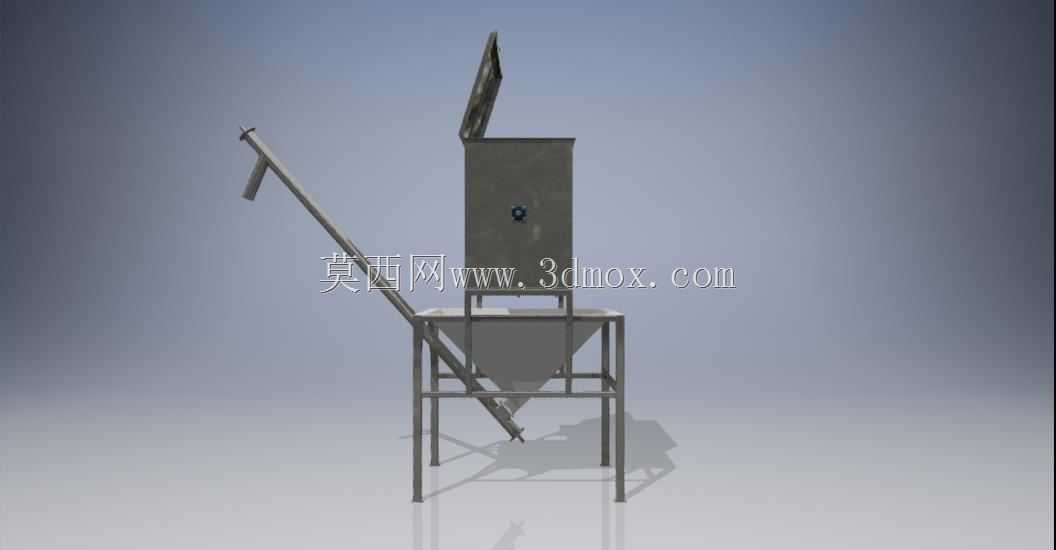

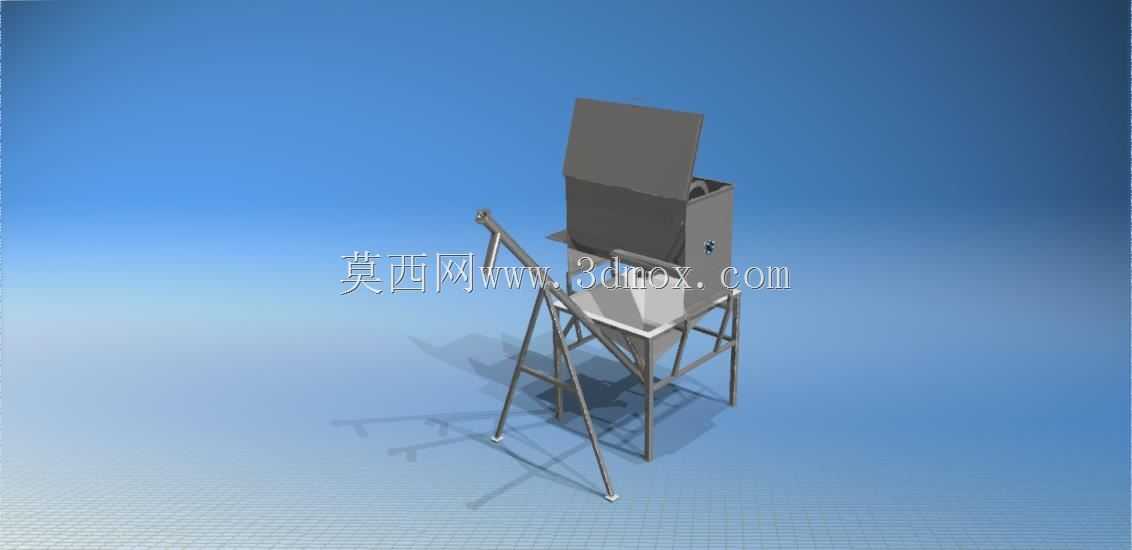

从布置上看，搅拌箱位于支架上方，锥斗向下收束，能够利用物料自重形成稳定料流，避免在箱体内形成大面积残留。螺旋输送管斜向接入包装设备方向，其出口高度和伸出长度决定了与后续包装机、称量斗或进料溜管的对接边界。支架采用四点支撑形式，腿柱外张并设置横撑，用于承受搅拌载荷、物料重量以及螺旋启动时的扭转反力；支腿底部应保留与地面预埋件或膨胀螺栓连接的安装面，现场就位时需校核水平度和出口中心线。

设计思路上，模型把混合段、缓存段和输送段拆分为清晰的功能区。上部箱体宜设置检修口、观察位置及必要的密封面；锥斗角度需结合物料安息角确定，保证下料顺畅而不过度增加整机高度；螺旋部分则承担均匀给料作用，其管径、螺距和转速将直接影响输送能力与给料稳定性。机架高度不是孤立尺寸，它既要为锥斗和螺旋留出空间，也要保证操作人员能够触及翻盖和检修位置，同时控制整机重心，降低运行振动。

外形边界主要由上部箱体宽度、锥斗收口尺寸、螺旋输送长度及支架跨距构成。安装时应重点确认螺旋出口相对于包装机接口的水平距离和垂直高差，支架外轮廓与厂房立柱、检修通道之间的安全间距，以及上部开盖后的回转空间。若用于流动性差或易架桥的物料，锥斗部位还需预留助流或振动装置接口；若用于多品种换料生产，则应优先保证内壁过渡圆滑、连接螺栓少、清理路径短。该结构适合在方案布置阶段用于校核设备与包装线的衔接关系，也可为搅拌容量、输送能力和机架强度的进一步细化提供依据。
