制浆生产线用高频纸浆振动筛结构设计

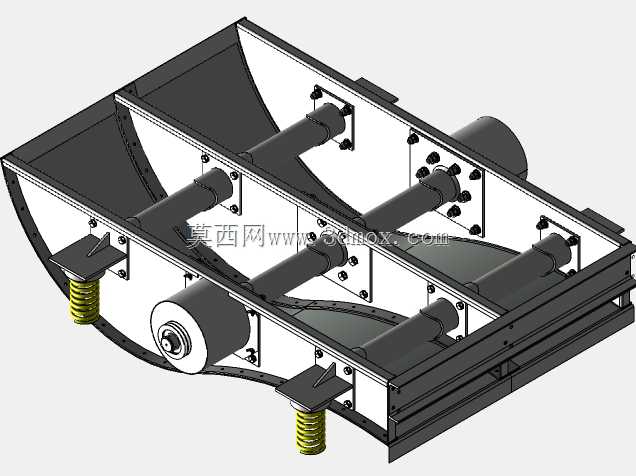

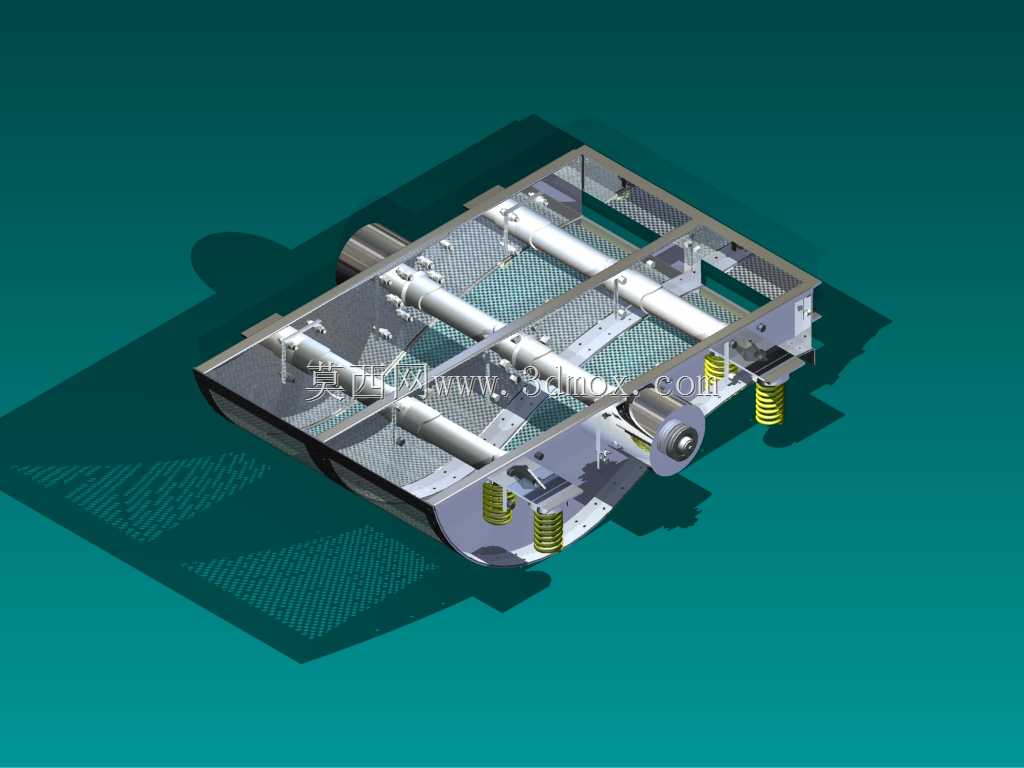

纸浆振动筛是制浆造纸生产线中浆料净化环节的核心处理设备，主要部署在制浆车间的粗筛后段、精浆前段工序位置，也可适配废纸回收制浆线的杂质分离工位，承担去除纸浆中混杂的粗纤维团、硬质杂质、未疏解碎纸片的功能，保障后续抄纸工序的浆料洁净度，避免纸面出现杂质孔洞、断纸等生产问题，同时降低后续磨浆、抄纸设备的异常磨损风险。该设备整体采用开放式框架式筛体结构，主体框架采用型钢焊接成型，整体安装边界适配常规制浆车间的架空安装工位，底部预留弹簧支撑座安装位，可直接对接车间的进料溜槽与出料输送管路，无需额外搭建复杂的安装基座，适配现有多数制浆生产线的改造升级需求。设备核心筛分区域采用多层复合筛网结构，筛网张紧机构布置在筛体两侧，可根据不同纸浆的筛分精度需求快速更换不同目数的筛网，适配木浆、草浆、废纸浆等不同原料的筛分作业。筛体的激振单元采用对称布置的偏心轴结构，通过两端的轴承座固定在筛体框架上，运转时可产生稳定的高频线性振动，让进入筛面的纸浆保持均匀的流态分布，避免浆料堆积堵网，合格纤维可快速透筛进入下方的出料腔，杂质则沿筛面倾斜角度向排渣口移动实现自动排渣。设备底部采用多组螺旋压缩弹簧作为支撑减震元件，可将筛体作业时的振动载荷有效隔离，避免振动传递到车间建筑结构与相邻设备，降低生产车间的振动噪音影响。筛体的侧边设置有观察检修口，日常生产中可随时查看筛网的磨损情况与浆料筛分状态，无需整体拆解筛体即可完成筛网更换、轴承润滑等常规维护作业，大幅降低设备的停机维护时间。设备的进料端设置有匀料导流结构，可将输入的纸浆均匀分散到整个筛面宽度上，避免局部浆料过厚导致的筛分效率下降，保证全筛面的有效利用率，单台设备可适配日产百吨级制浆生产线的连续筛分作业需求，运行过程中浆料全程在封闭筛腔内流动，不会出现浆料飞溅、滴漏的问题，符合制浆车间的清洁生产要求。
