Deister型10'-20'矿用多层振动筛分设备

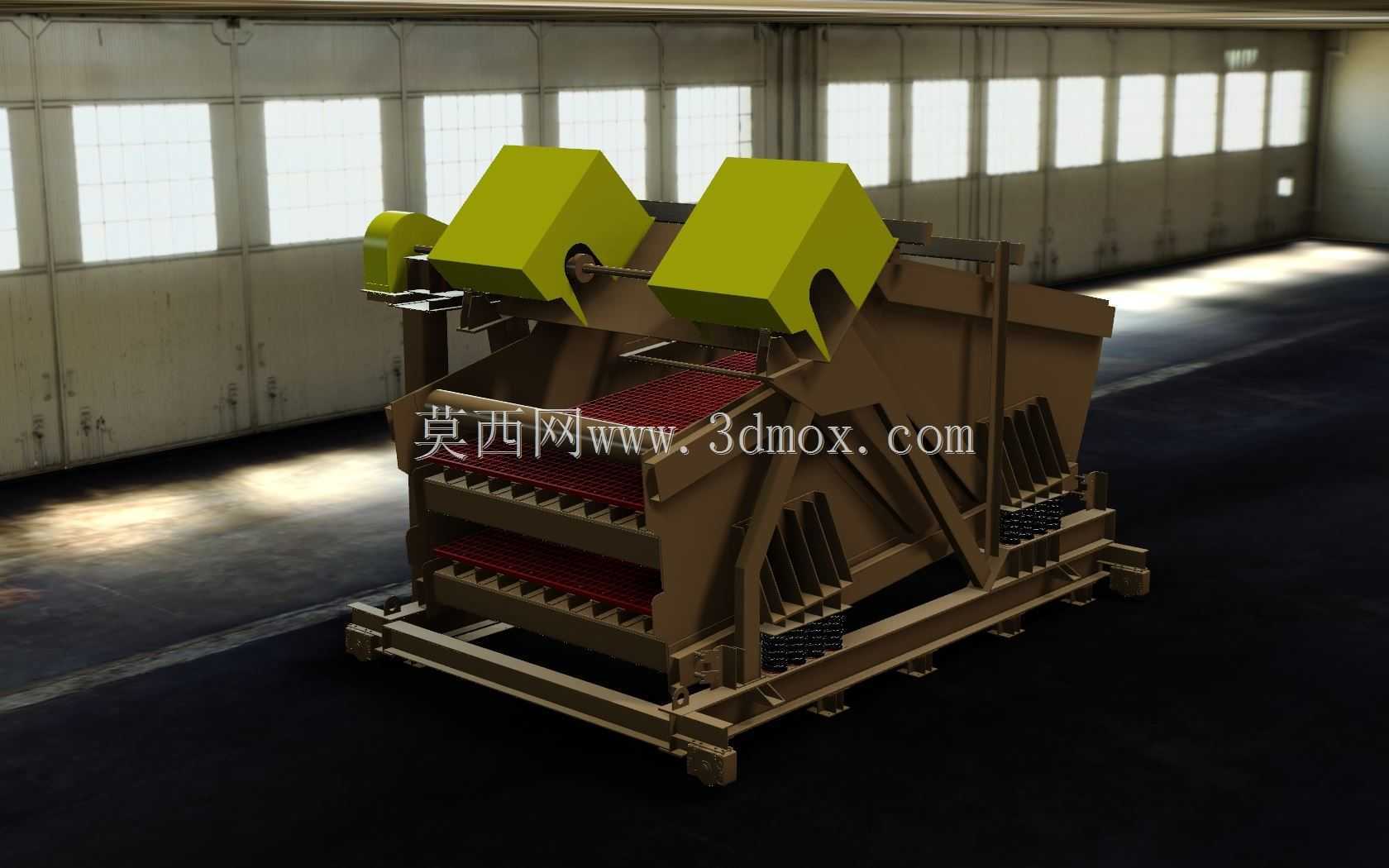

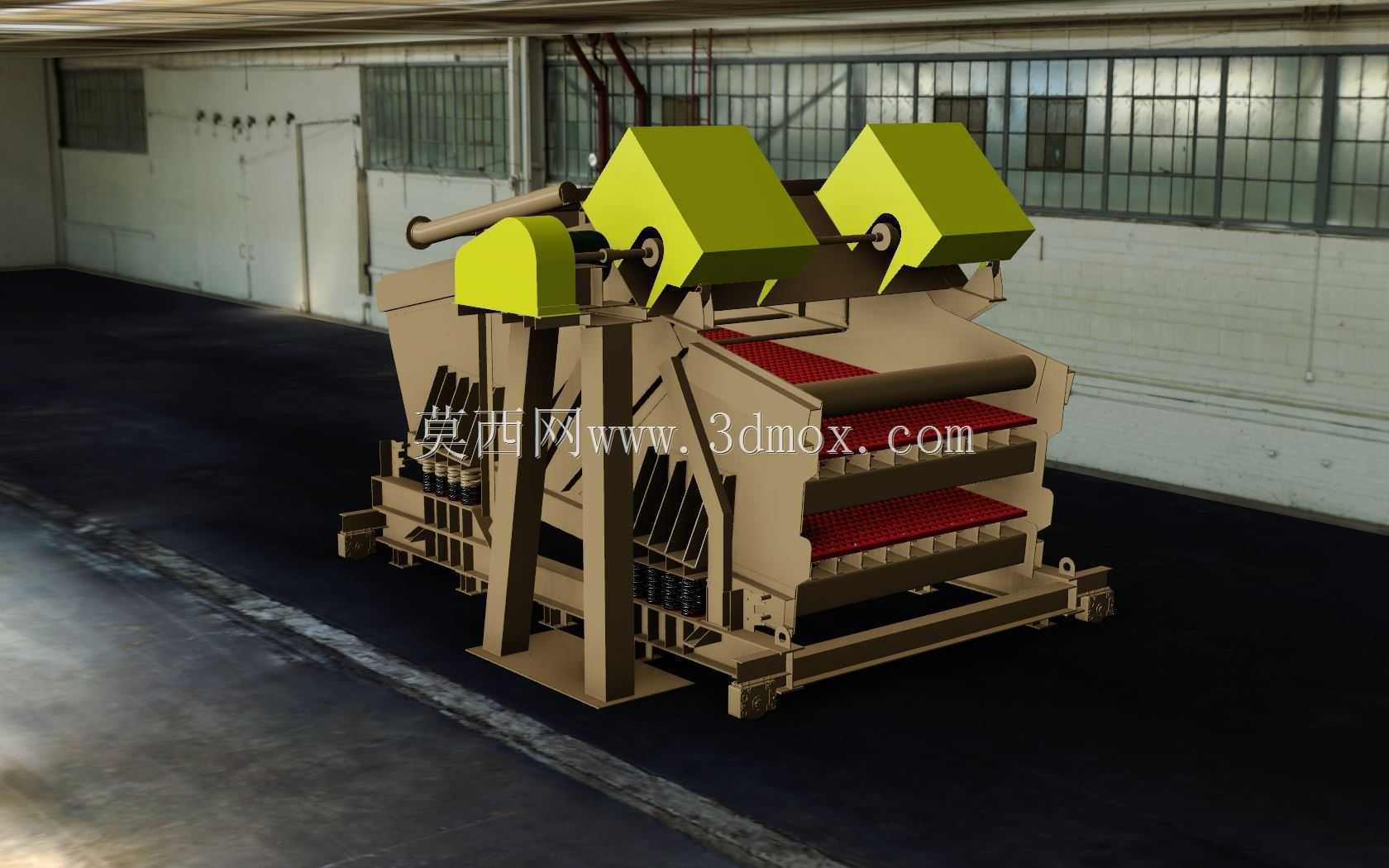

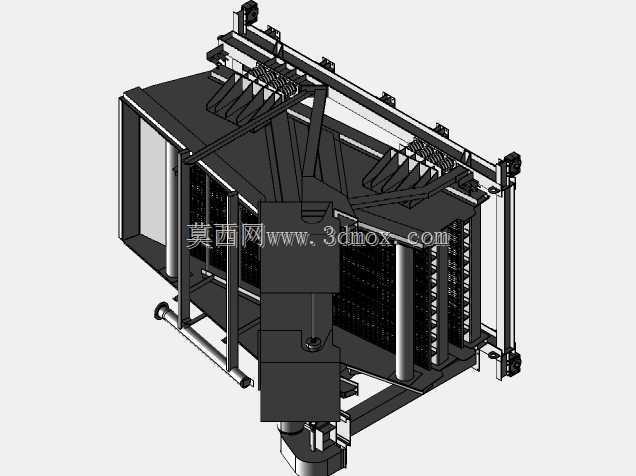

在砂石骨料生产、矿山选矿、煤炭洗选、建筑固废资源化处理的作业线里，这类多层振动筛始终是物料分级环节的核心作业单元，10'-20'规格的机型适配中等处理量的生产线布局，可直接衔接颚式破碎机、圆锥破碎机的出料端，完成破碎后物料的粒度分级作业，把不同粒径的矿石、砂石、煤料分流到对应输送通道，为后续的磨矿、成品存储、级配调整工序提供符合粒度要求的物料。从结构设计逻辑来看，该机型采用三轴激振器总成作为振动源，三台激振器呈错位排布在筛箱上部，通过同步带传动实现激振力的同向叠加，相比单轴或双轴筛机，能在筛面形成更稳定的椭圆运动轨迹，既保证大粒径物料在入料端快速松散分层，又能让小粒径物料在出料端充分透筛，减少筛孔堵塞的概率。筛箱部分采用三层筛网布置，每层筛网的张紧结构都搭配了橡胶缓冲垫，可吸收筛网工作时的高频振动，延长筛网的更换周期，筛面倾角设置为20度，兼顾物料的下滑速度与透筛时间，针对湿黏物料还可调整激振力幅值，避免物料粘网堵孔。机架部分采用H型钢焊接成型，底部配置了螺旋弹簧阻尼支座，可将筛机工作时的动载荷传递到基础的作用力降低70%以上，减少对周边配套设备的振动干扰，机架侧面预留了检修平台的安装接口，日常更换筛网、维护激振器时无需额外搭建临时支架。设备的安装边界需要结合生产线布局预留足够空间，设备本体长度方向需预留1.2米以上的检修通道，宽度方向要避开输送机架的立柱干涉，进料口与上游破碎机出料溜槽的衔接处要采用软连接结构，避免硬连接传递振动导致溜槽焊缝开裂，出料端的三个出料溜槽要分别对应不同粒径的成品料输送带，溜槽角度不小于55度，防止筛分后的物料在溜槽内积料堵料。在实际选型适配时，该机型可根据筛分物料的特性更换不同孔径的筛网，比如筛分花岗岩骨料时采用高锰钢编织筛网，筛分煤炭时采用聚氨酯筛网，激振器的轴承采用脂润滑方式，注油周期可根据24小时连续作业的工况设置为每120小时一次，设备运行时的振动幅值可通过调整激振器偏心块的配重块数量进行调节，适配不同比重、不同粒度组成的物料筛分需求。
