双出杆双向驱动双面气缸结构

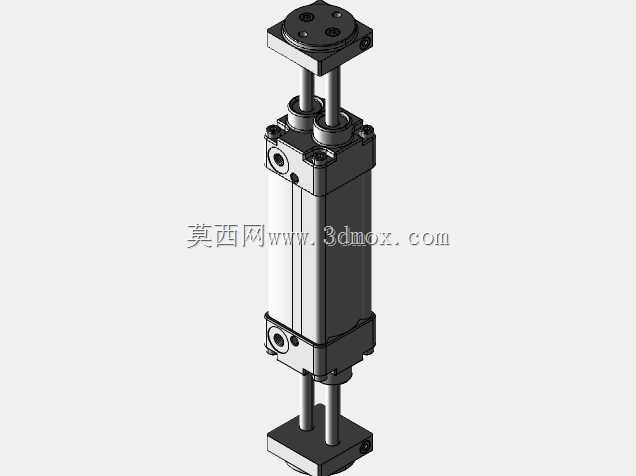

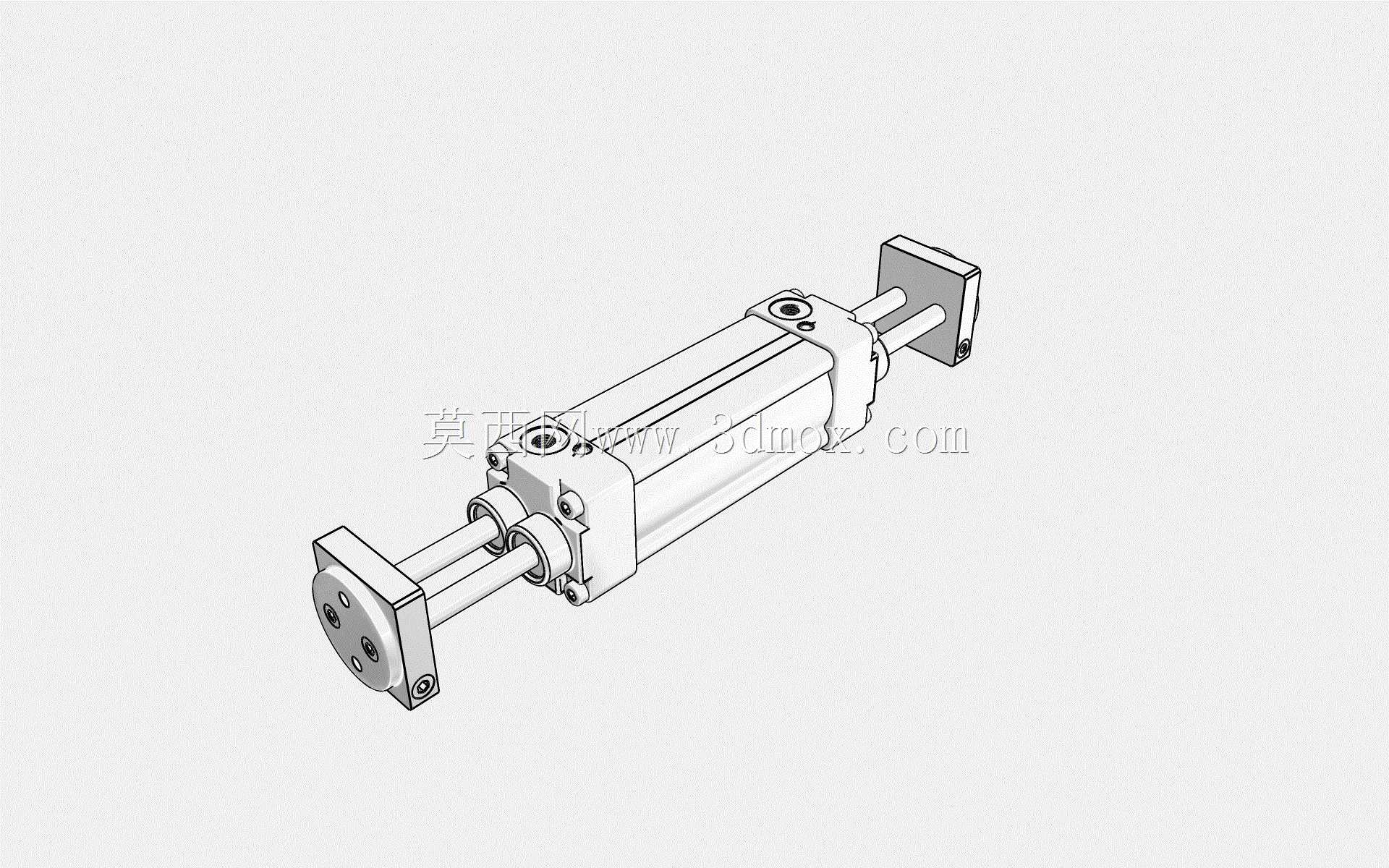

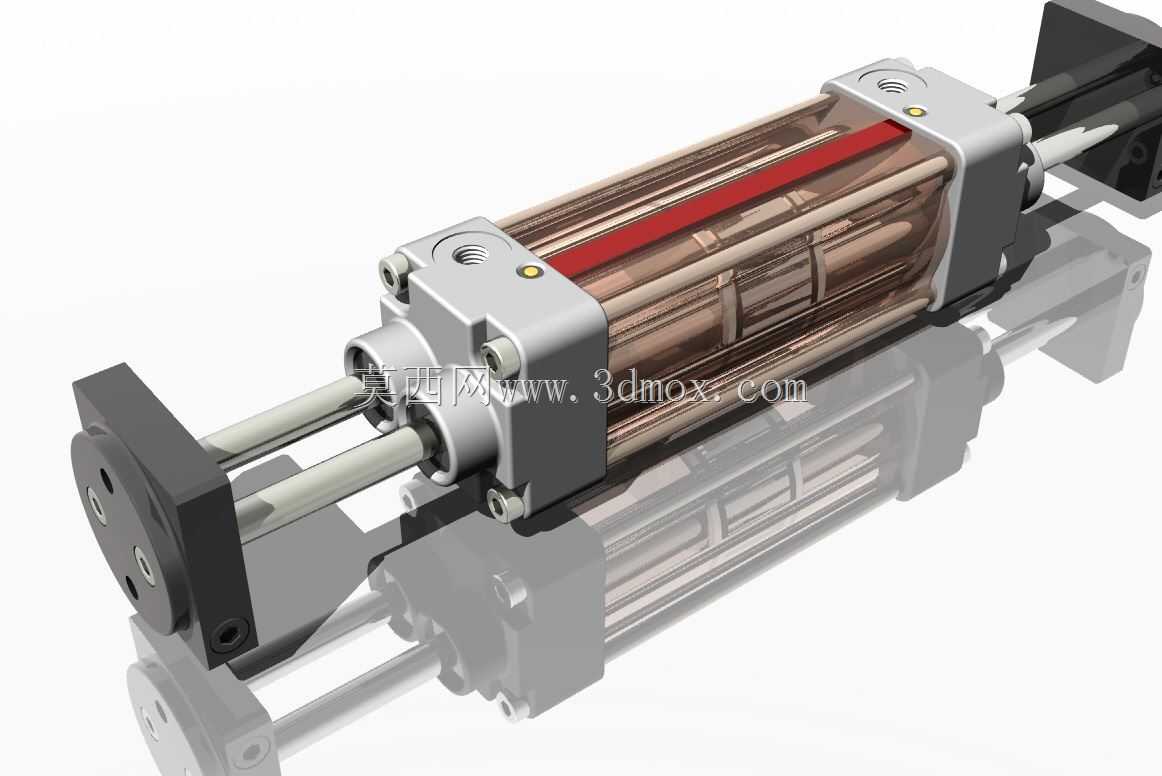

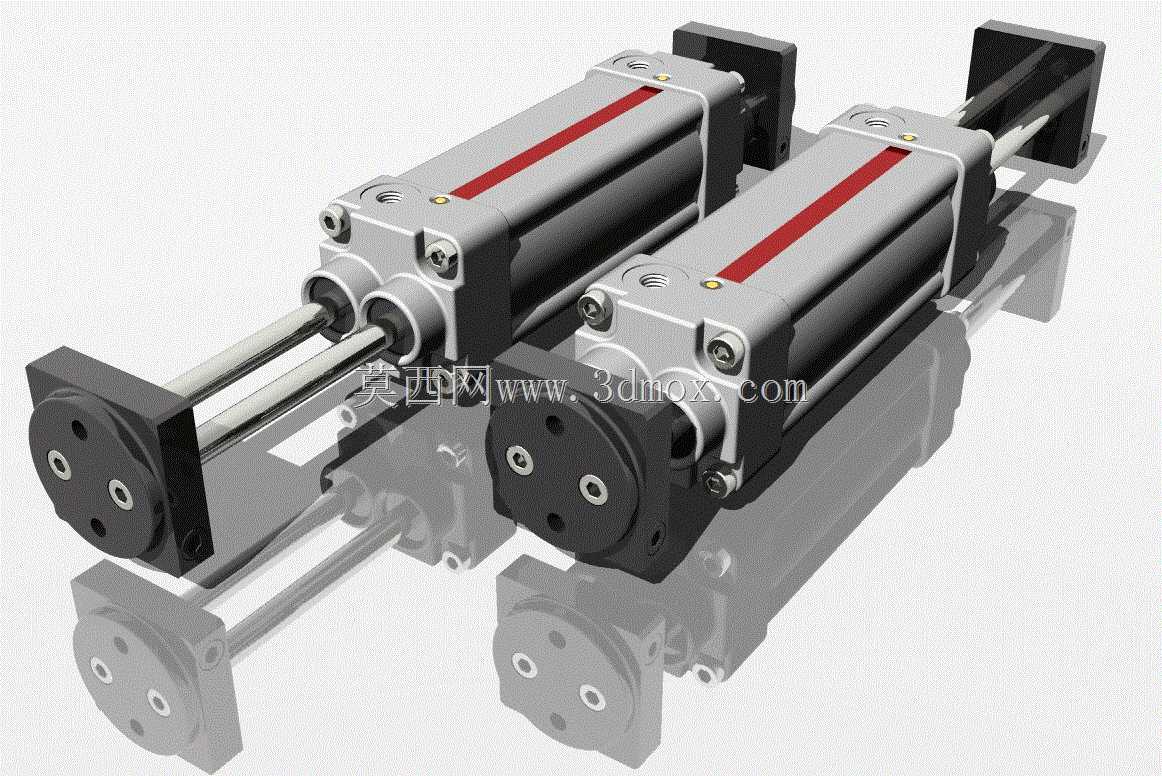

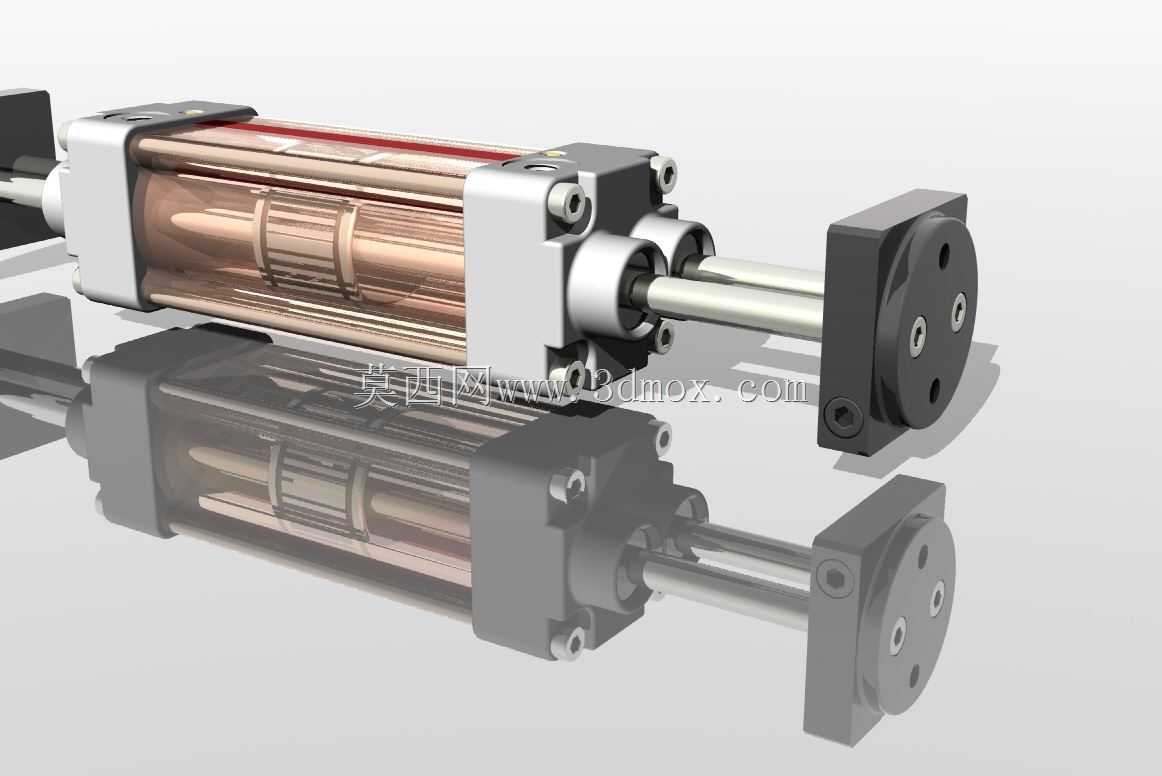

这款双面气缸属于气动执行元件范畴，主要应用在需要双向同步施力、双侧工位同步动作的自动化生产场景中，常见于电子元器件装配生产线的双侧压装工位、包装机械的双向夹持对位机构、小型自动化专机的同步推料与定位环节，也可适配轻工生产设备中需要对称出力的往复动作工位，相比单出杆气缸能够在相同安装空间内实现双侧方向的驱动输出，减少工位上气动元件的排布数量，简化设备气路布局。从功能特性来看，该款气缸采用双侧活塞杆对称输出结构，两端均配备独立的安装连接法兰，可同时连接两个执行负载，实现双向同步伸出、同步缩回的动作逻辑，缸体侧面集成的红色标识条用于直观反馈活塞实时行程位置，方便现场运维人员快速判断气缸动作状态，两端端盖处设置有可调缓冲结构，能够在活塞行程末端抵消冲击动能，降低气缸动作时的振动与噪音，延长密封件与整体结构的使用寿命。在设计思路上，这款气缸采用对称式结构布局，缸筒采用硬质氧化铝合金材质，兼顾结构强度与轻量化需求，活塞杆表面做了镀硬铬处理，提升表面耐磨性能与防锈能力，活塞与缸筒之间采用组合式密封结构，同时适配动密封与静密封的密封需求，降低压缩空气泄漏量，保证气缸出力稳定性，两端的安装法兰采用标准化安装孔位设计，可直接适配市面常见的气缸安装附件，无需额外加工转接件即可完成装夹固定。从安装边界与尺寸适配来看，该款气缸的双侧活塞杆同轴度控制在较高精度范围内，双侧动作时不会出现偏载卡滞问题，缸体外形为规整的方形结构，可直接贴合设备安装板进行侧装或者轴向安装，两端法兰的安装孔位采用对称排布，安装时无需额外区分方向，整体安装占用空间与同缸径标准气缸接近，但可覆盖双侧驱动的使用需求，气路接口设置在缸体侧方的端盖位置，可根据设备实际布线方向选择不同侧的气路接口接入气管，避免气路管线与周边机构产生运动干涉，适配0.1-0.8MPa的常规工厂压缩空气供气压力范围，可满足多数轻工业自动化场景的出力与动作速度需求。
