精密可调式空气轴承结构设计方案

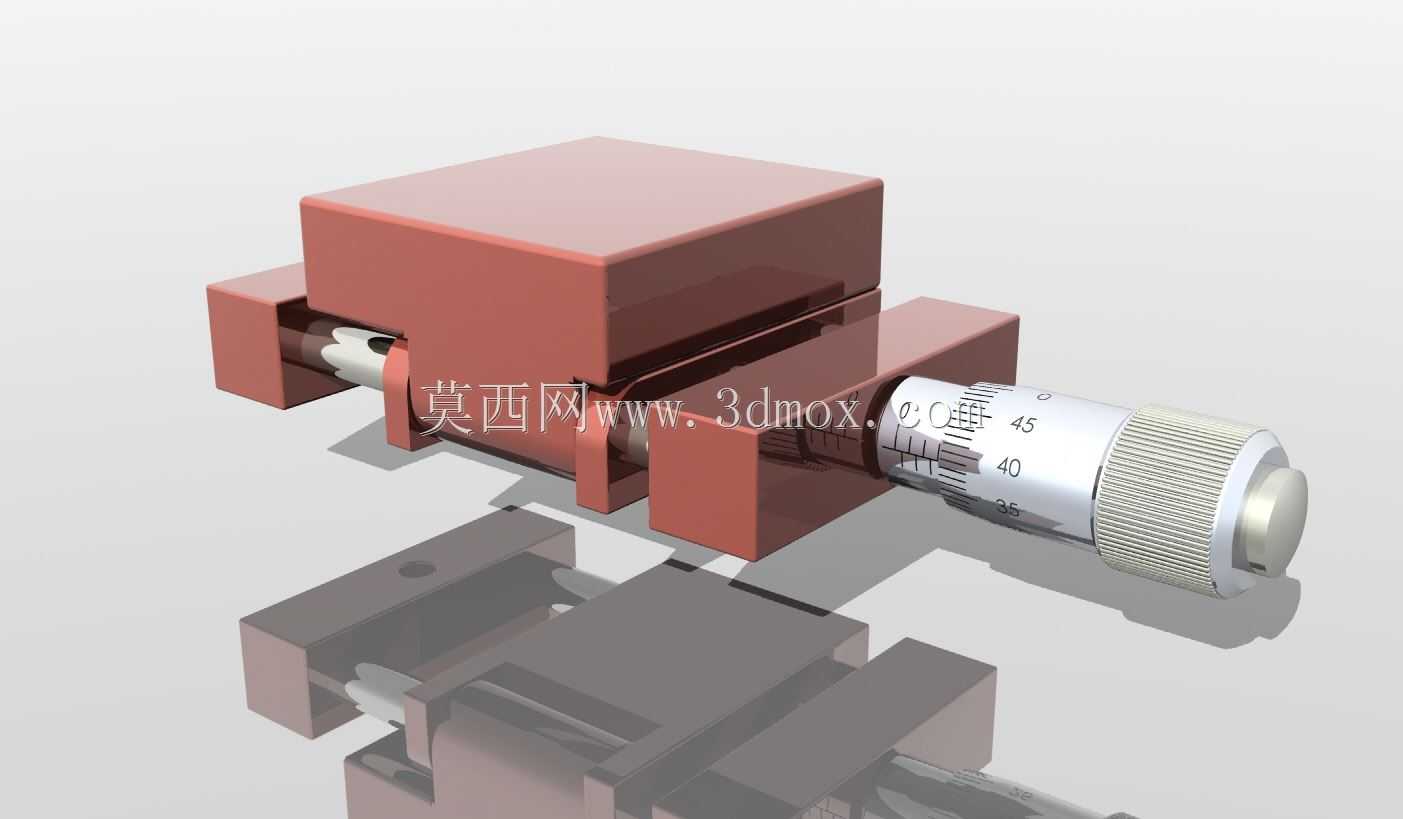

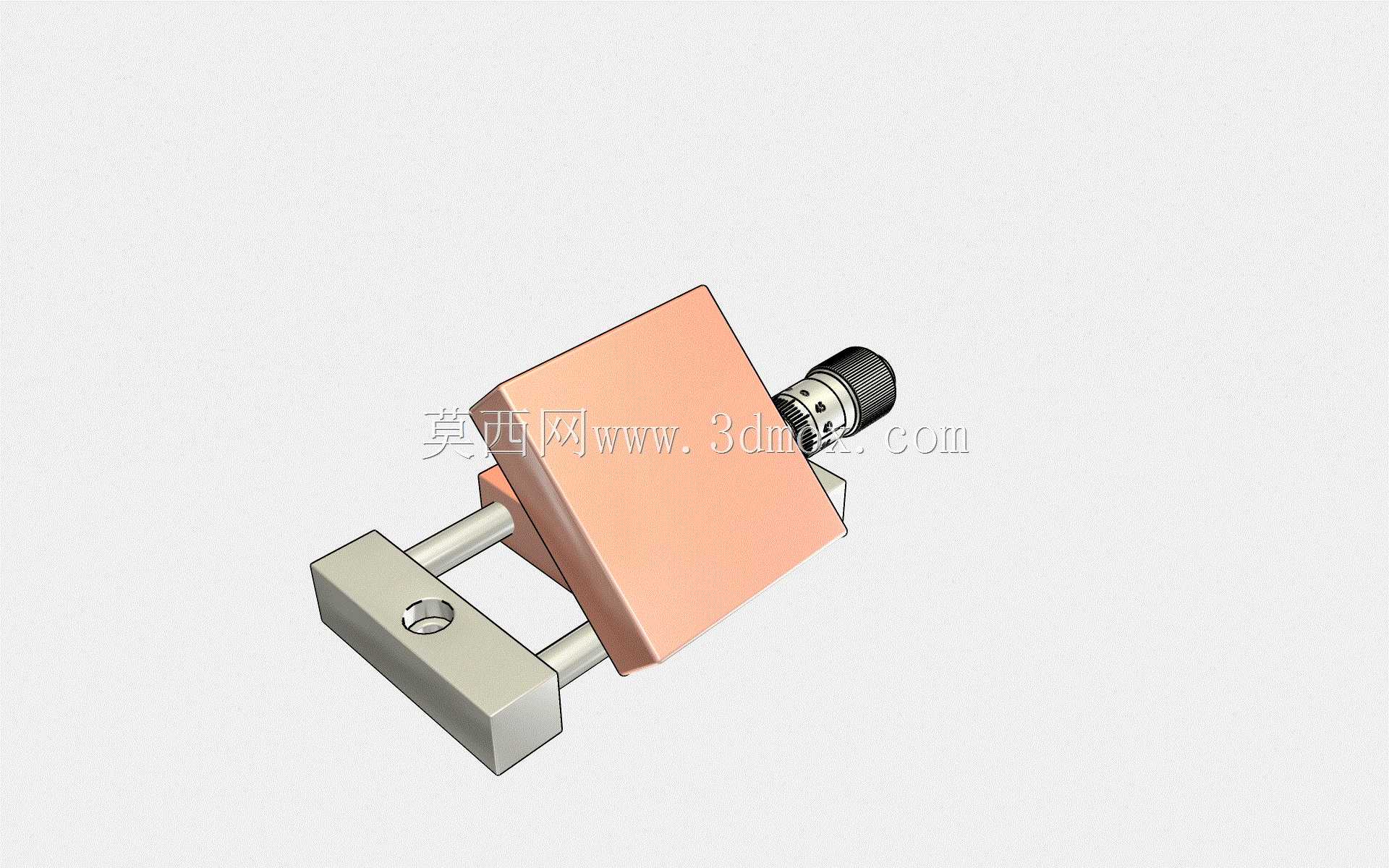

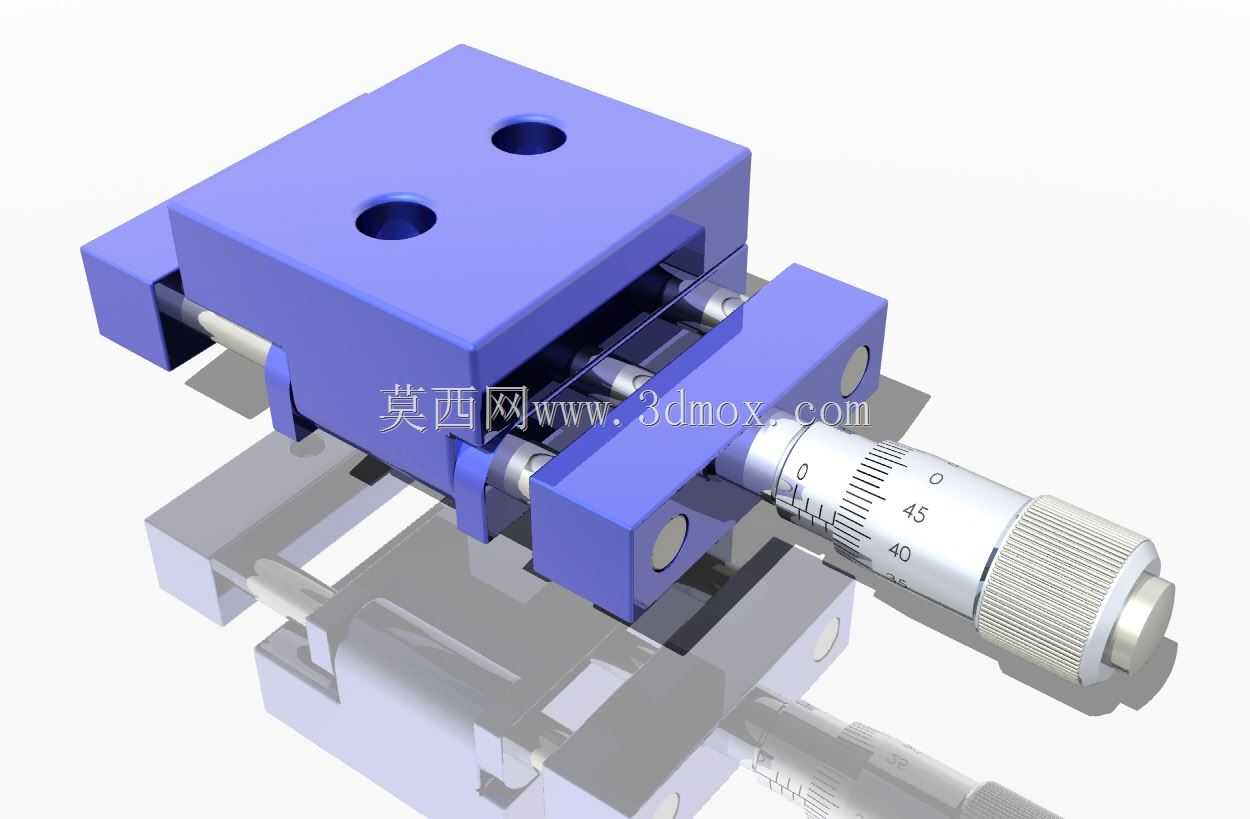

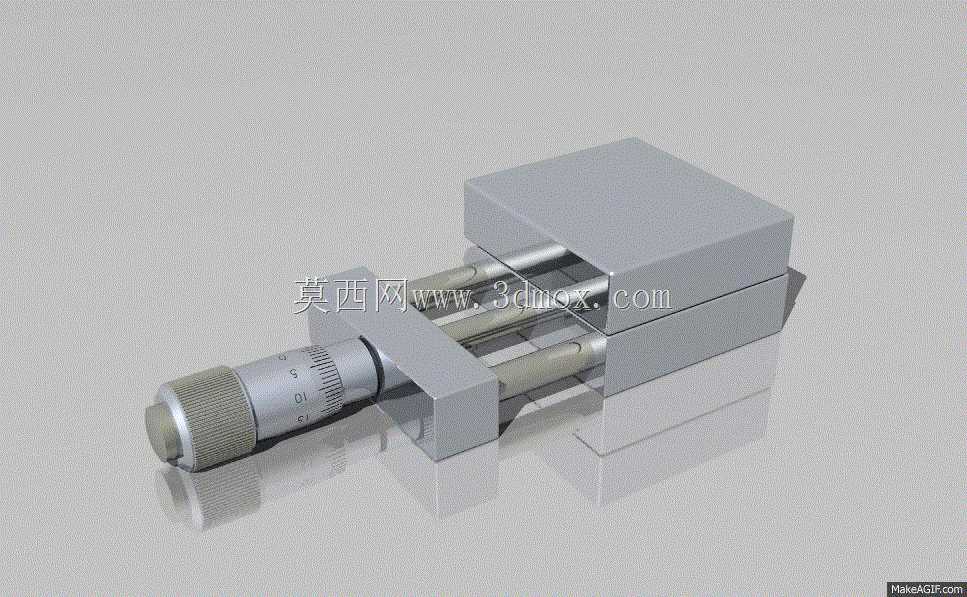

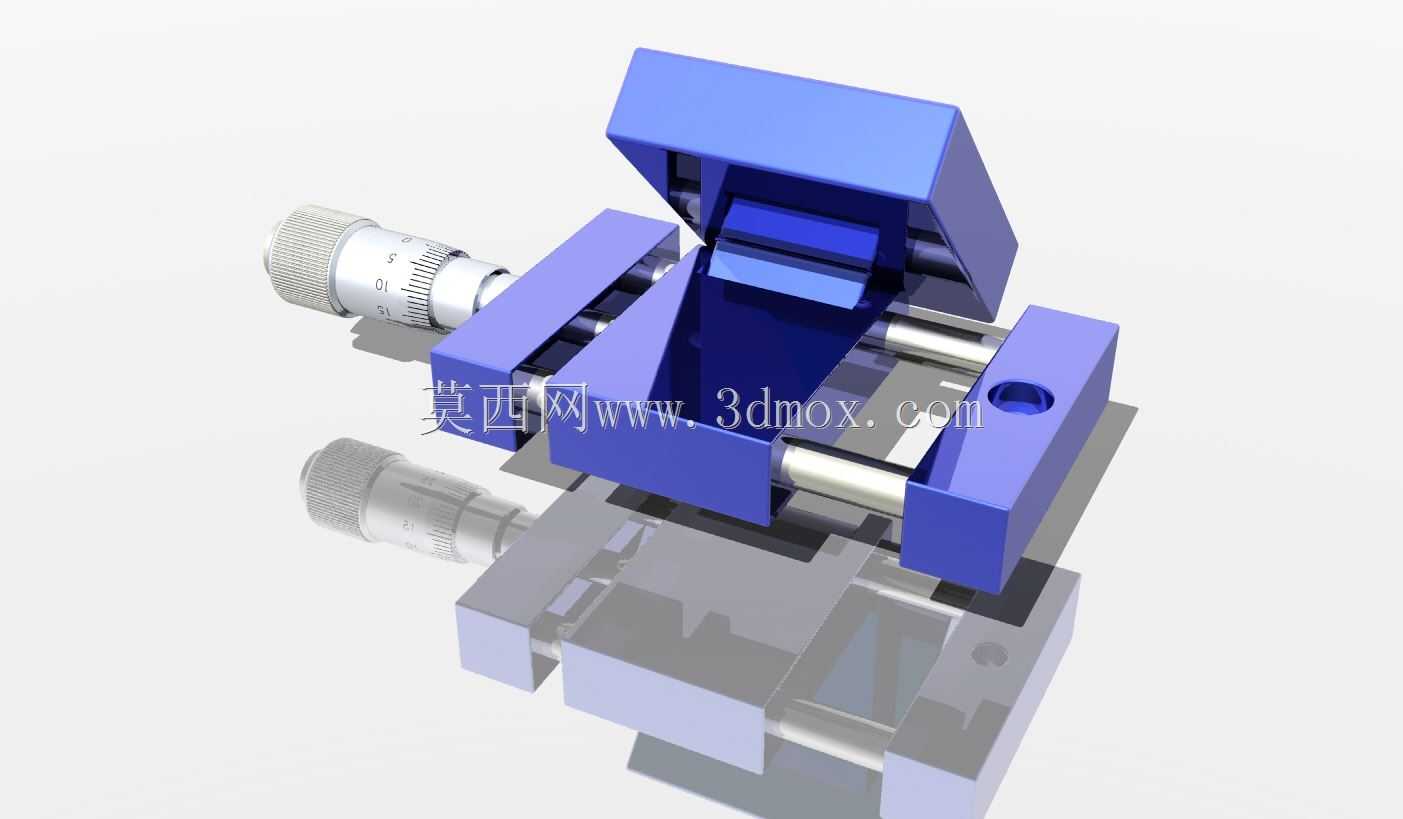

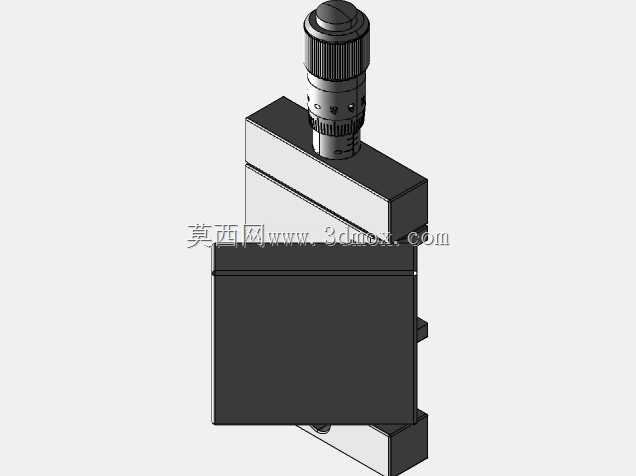

这款空气轴承主要面向高精度检测设备、半导体晶圆加工平台、超精密磨床进给系统、光学镜头装配工位等对运动平稳性、定位精度有极高要求的应用场景，这类场景普遍需要消除传统接触式轴承存在的摩擦间隙、爬行误差、磨损碎屑问题，保障亚微米级的运动控制精度。在实际生产作业中，该轴承依靠压缩空气在轴承配合面间形成均匀的高压气膜，将运动部件完全悬浮支承，全程无机械接触，既可以实现零摩擦的直线往复运动，也能通过端部的微分头结构实现微米级的进给量微调，满足精密加工、检测环节的微位移调整需求，同时避免接触磨损带来的精度衰减，大幅延长设备核心运动部件的维护周期。从功能特性来看，这款空气轴承采用对称式双导杆支承结构，配合方形滑座的刚性基体，可承受垂直方向与水平侧向的复合载荷，气膜均压槽的设计让支承刚度在整个行程内保持均匀，不会出现偏载倾斜、气膜失稳的问题；端部集成的微分调节机构与滑座刚性连接，转动调节旋钮即可推动滑座沿导杆方向做精准位移，调节分辨率可达微米级，锁紧结构可在调整到位后固定滑座位置，避免工作过程中出现位置漂移。设计过程中，首先围绕气浮支承的刚度需求确定了导杆直径与滑座配合长度，保证气膜厚度控制在合理区间，既避免气膜过厚导致支承刚度不足，也防止气膜过薄出现加工误差导致的配合面擦碰；其次将微分调节机构的轴线与双导杆的对称中心重合，消除调节过程中的偏载力矩，让调节力均匀传递到滑座上，避免微调时出现卡滞、爬行问题；整体结构采用模块化设计，基体部分可直接通过安装孔固定在设备台面上，不需要额外设计复杂的安装转接结构，降低整机集成的设计难度。从安装边界来看，这款空气轴承的整体外形为规整的长方体结构，安装基面为平面设计，固定孔位采用对称排布，安装时只需要保证基面平面度符合要求即可完成装配，不需要复杂的对中调整；滑座的运动行程覆盖常规精密微调的需求范围，运动过程中无突出部件，不会和周边的检测探头、加工刀具等部件产生运动干涉，适配各类紧凑型精密设备的内部安装空间，可直接集成到现有精密运动平台中作为高精度进给支承单元使用，帮助设备实现更高的运动精度与更稳定的工作表现。
