超高压水切割用喷水泵结构设计

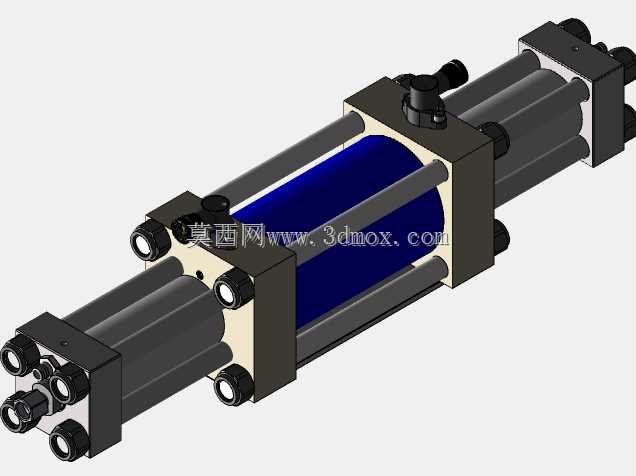

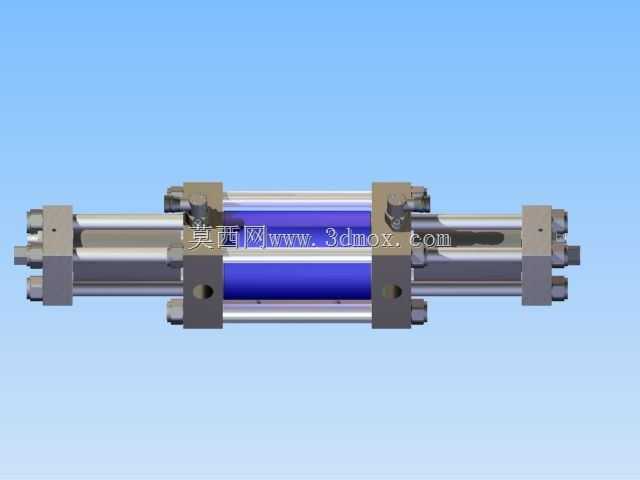

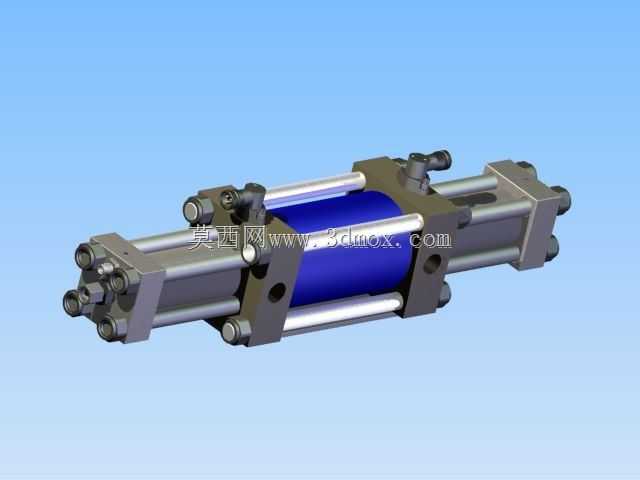

这款超高压喷水泵主要面向工业水切割加工场景设计，可适配纯水切割与磨料水切割两类作业模式，能够为切割执行端提供稳定的超高压力输出，计算额定工作压力可达3800bar，对应40000Psi的压力等级，可满足金属板材、硬质复合材料、石材、玻璃等多种难加工材料的冷态切割需求，作业过程无热影响区，不会改变被加工材料的物理金相属性，在航空航天零部件加工、汽车钣金下料、装饰石材裁切、特种玻璃加工等领域有着广泛的应用空间。从功能特性来看，该泵采用双缸对置式增压结构设计，通过液压驱动大直径活塞往复运动，带动两端小直径柱塞完成低压水吸入与高压水输出的循环过程，相比单缸增压结构，双缸布局可大幅降低输出压力的脉动幅度，让高压水射流更加稳定，有效减少切割断面的波纹缺陷，提升切割面的光洁度与尺寸精度。泵体集成了进出水单向阀组、高压密封组件、缸体冷却结构，可在持续高压作业工况下维持稳定的密封性能，减少易损件的更换频次，降低设备运维成本。在设计思路上，整体采用模块化布局思路，将动力端与液力端做功能分区设计，动力端的液压驱动部分采用标准化液压元件配置，便于后期维护更换；液力端的高压缸、柱塞、密封组件采用快拆式连接结构，无需完全拆解泵体即可完成密封件更换与缸体检修作业。安装固定采用两端支撑脚的安装方式，支撑脚预留标准螺栓安装孔位，可直接固定在设备安装基座上，整体轴向布局紧凑，径向尺寸控制合理，可适配多数水切割设备的主机舱安装空间，进出水接口采用标准高压螺纹连接，可直接对接通用规格的高压管路，无需额外定制转换接头。泵体的活塞杆与柱塞采用同轴度精准定位设计，可减少往复运动过程中的偏磨问题，延长密封件与柱塞的使用寿命，缸体外部预留压力检测接口位置，可直接接入压力传感器实时监控输出压力，配合设备控制系统实现压力闭环调节与超压保护功能，保障设备运行的安全性与可靠性。
