钢带清洗用工业洗涤装置结构设计

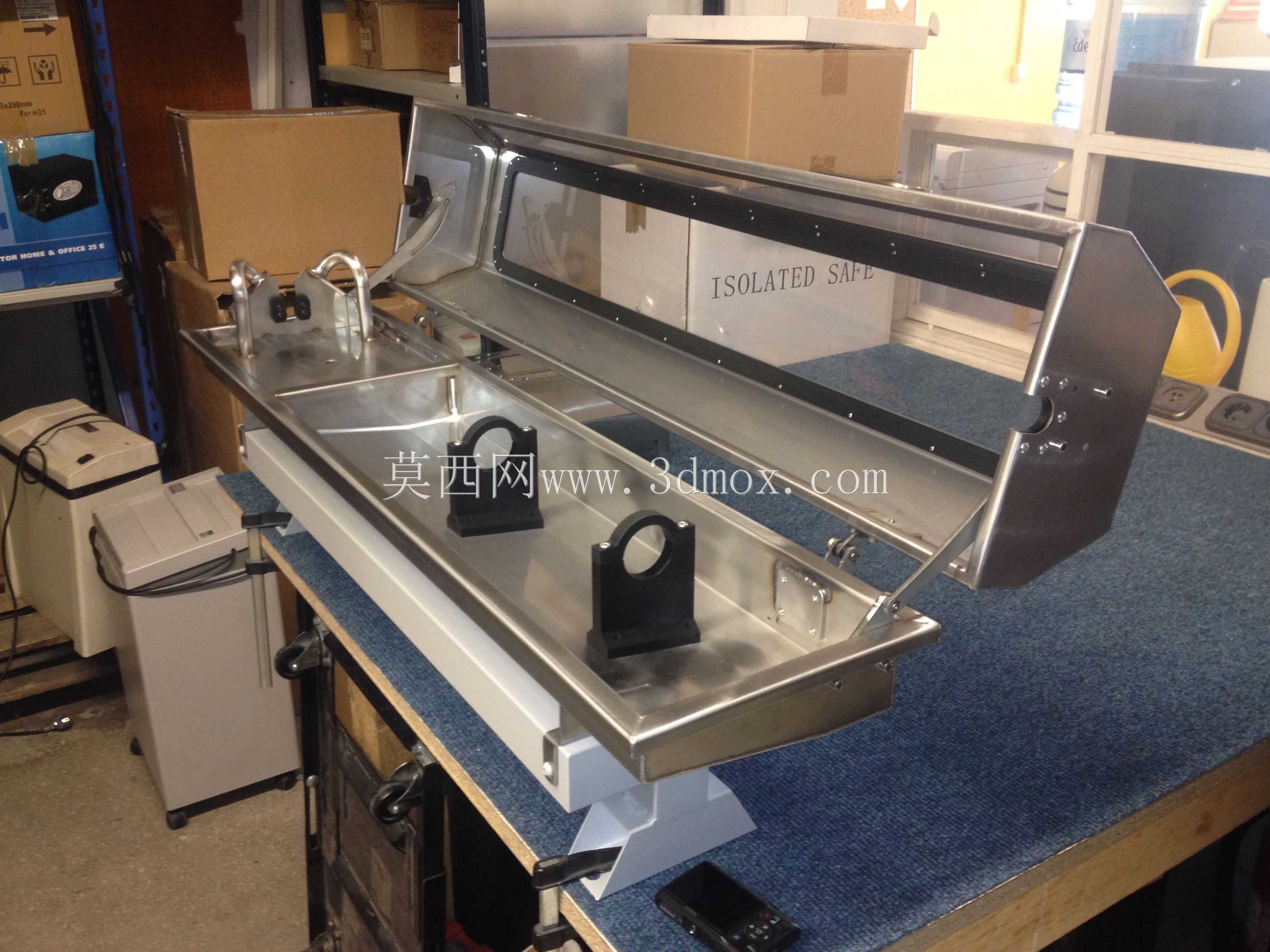

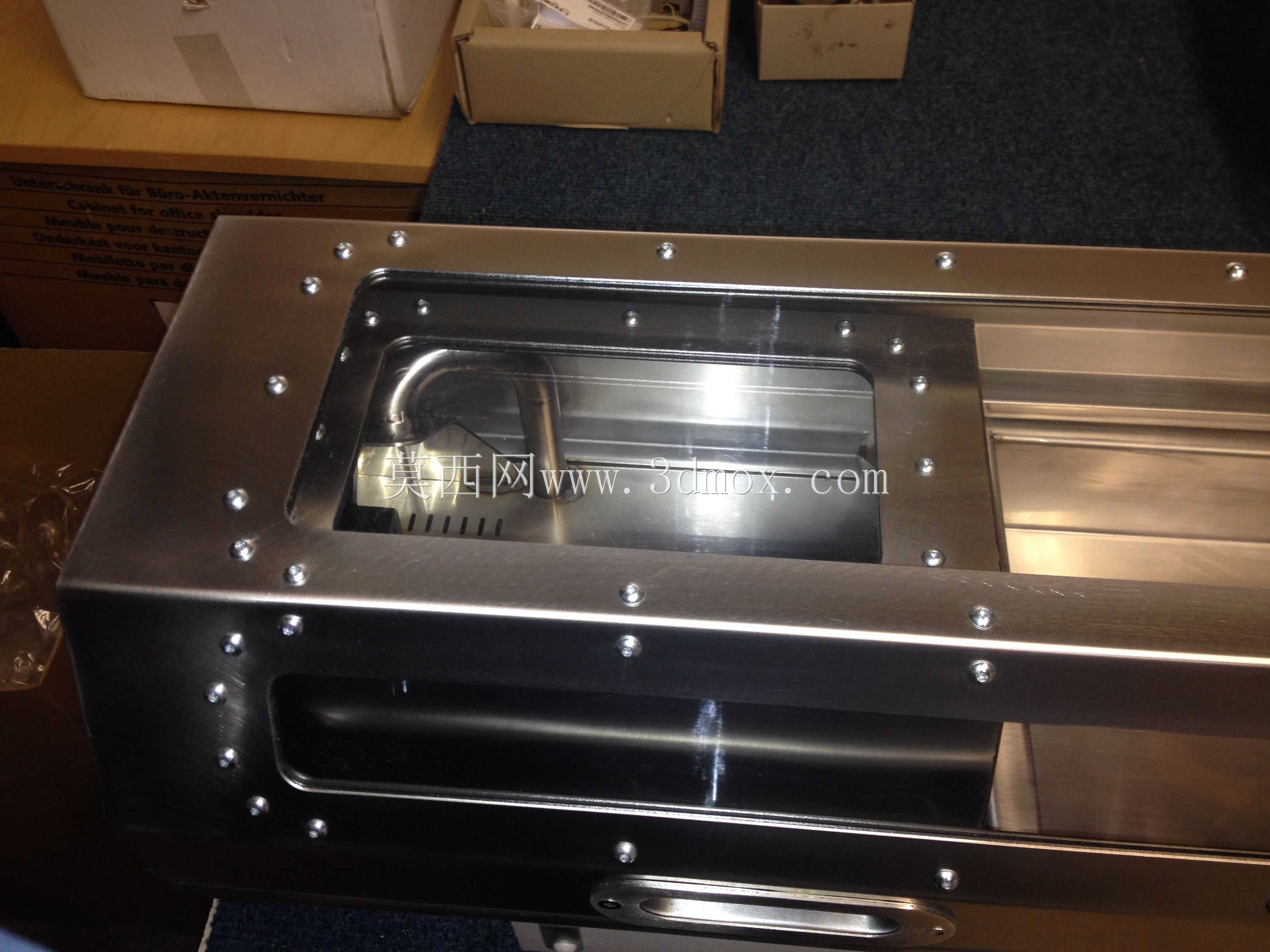

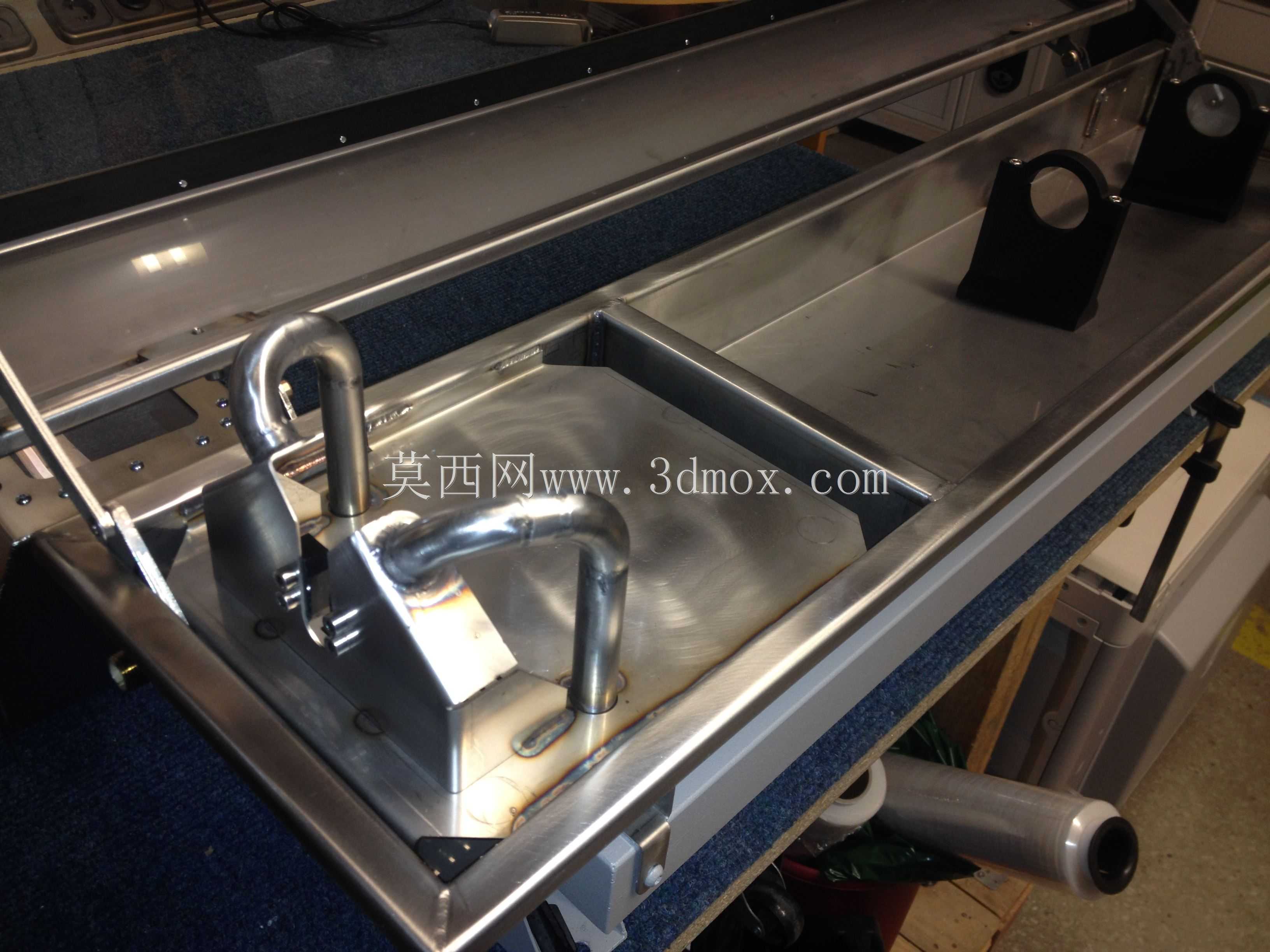

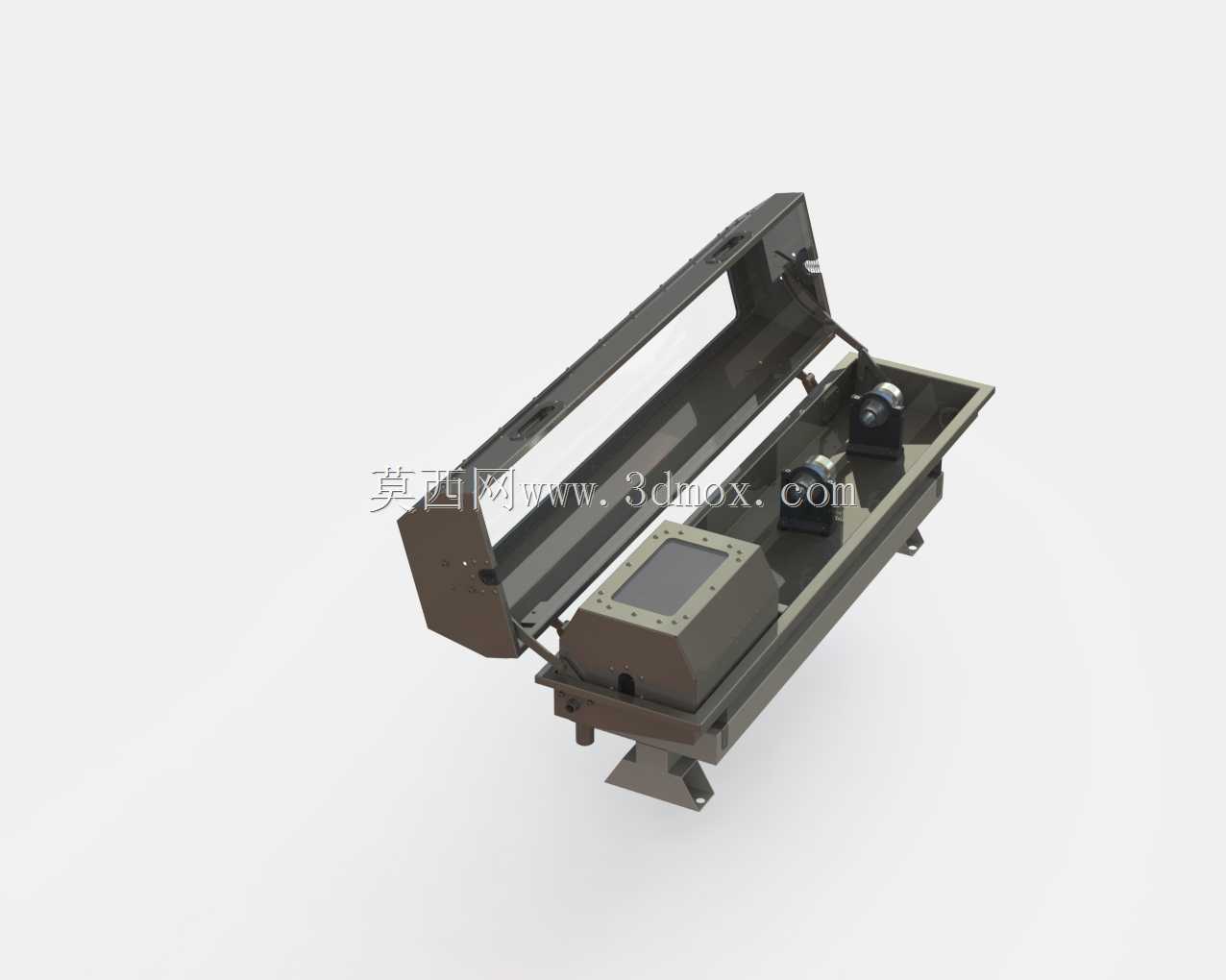

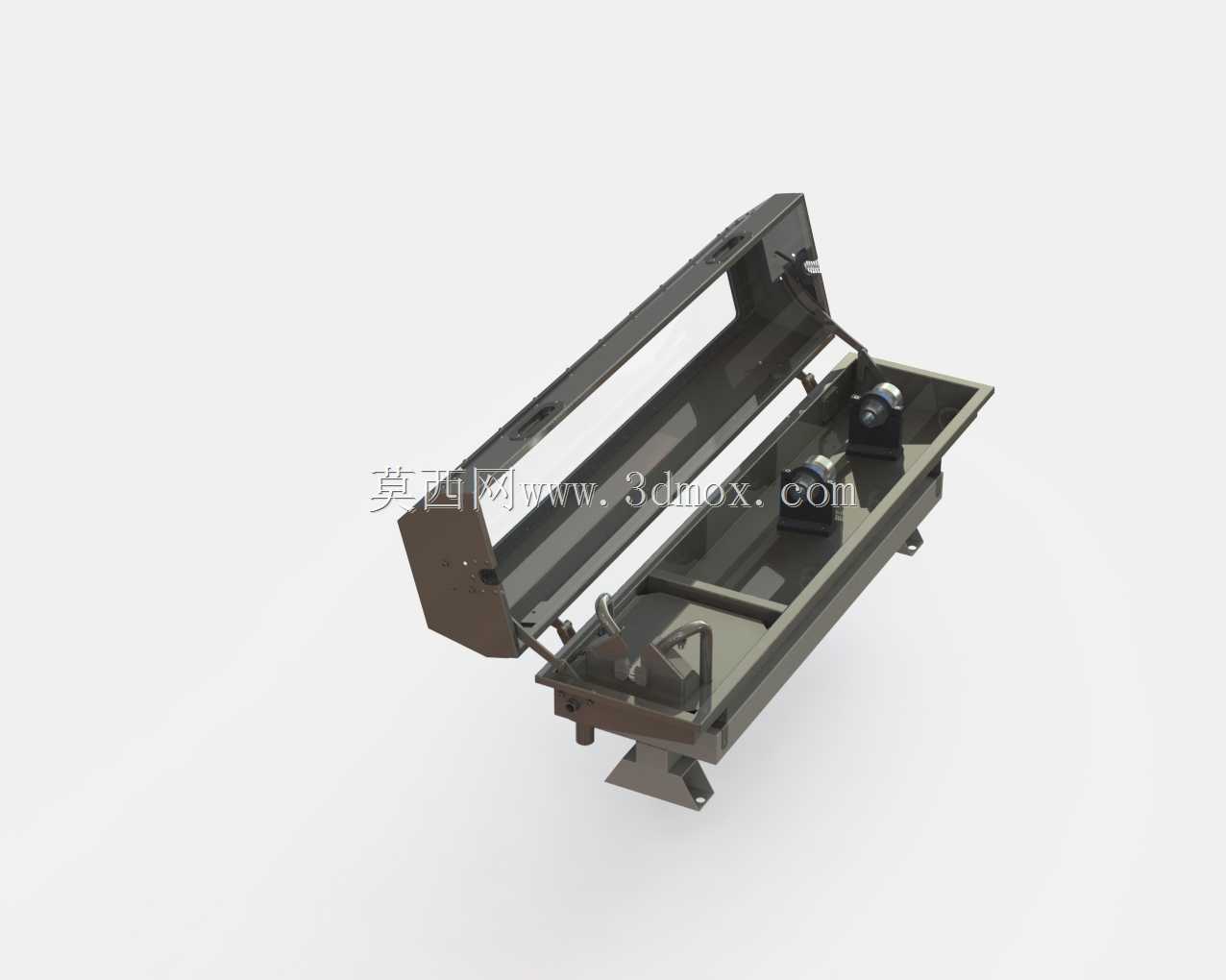

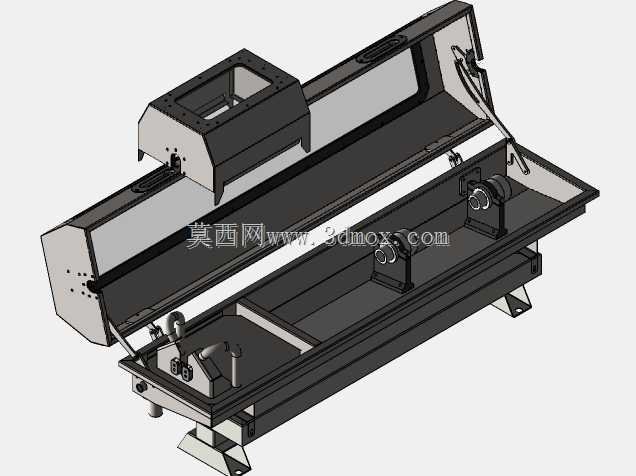

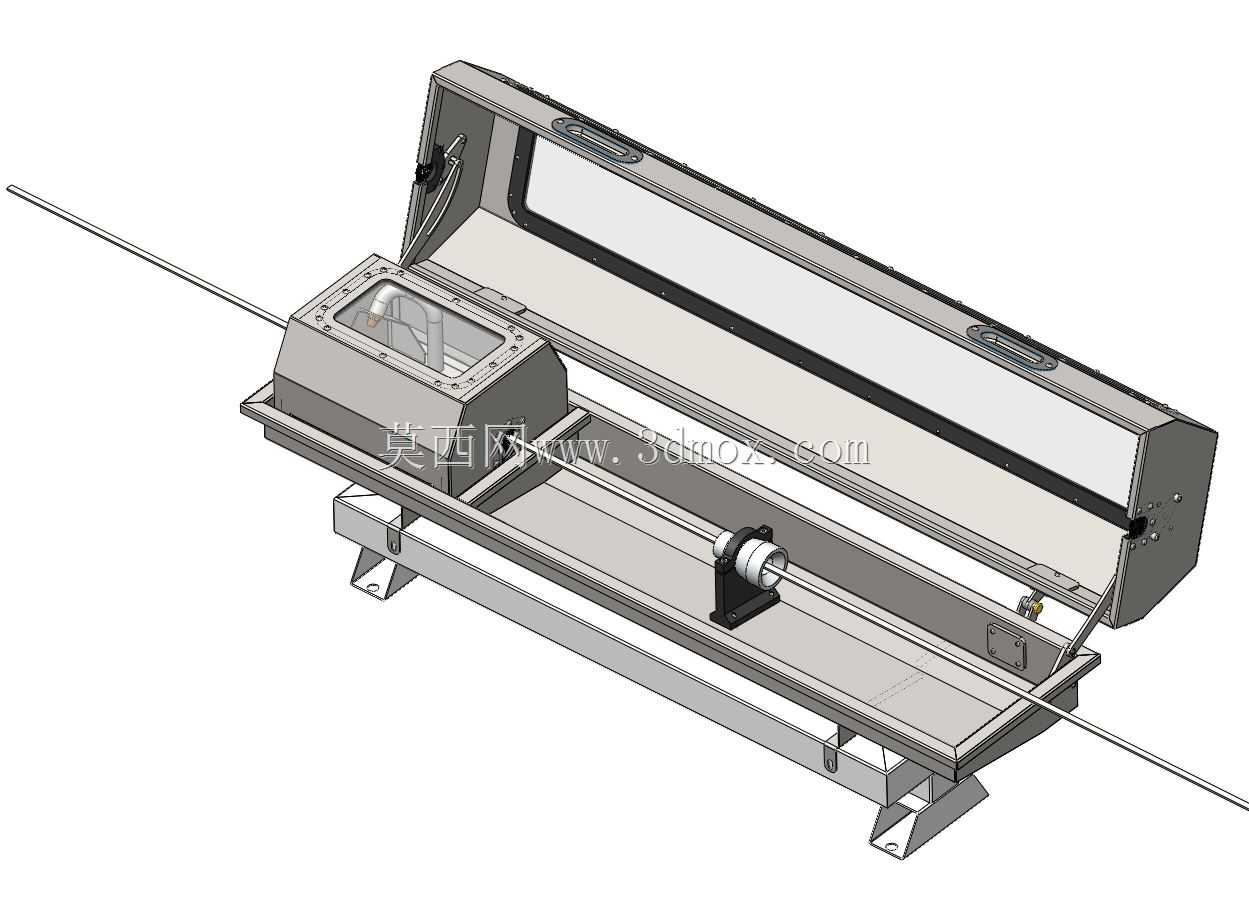

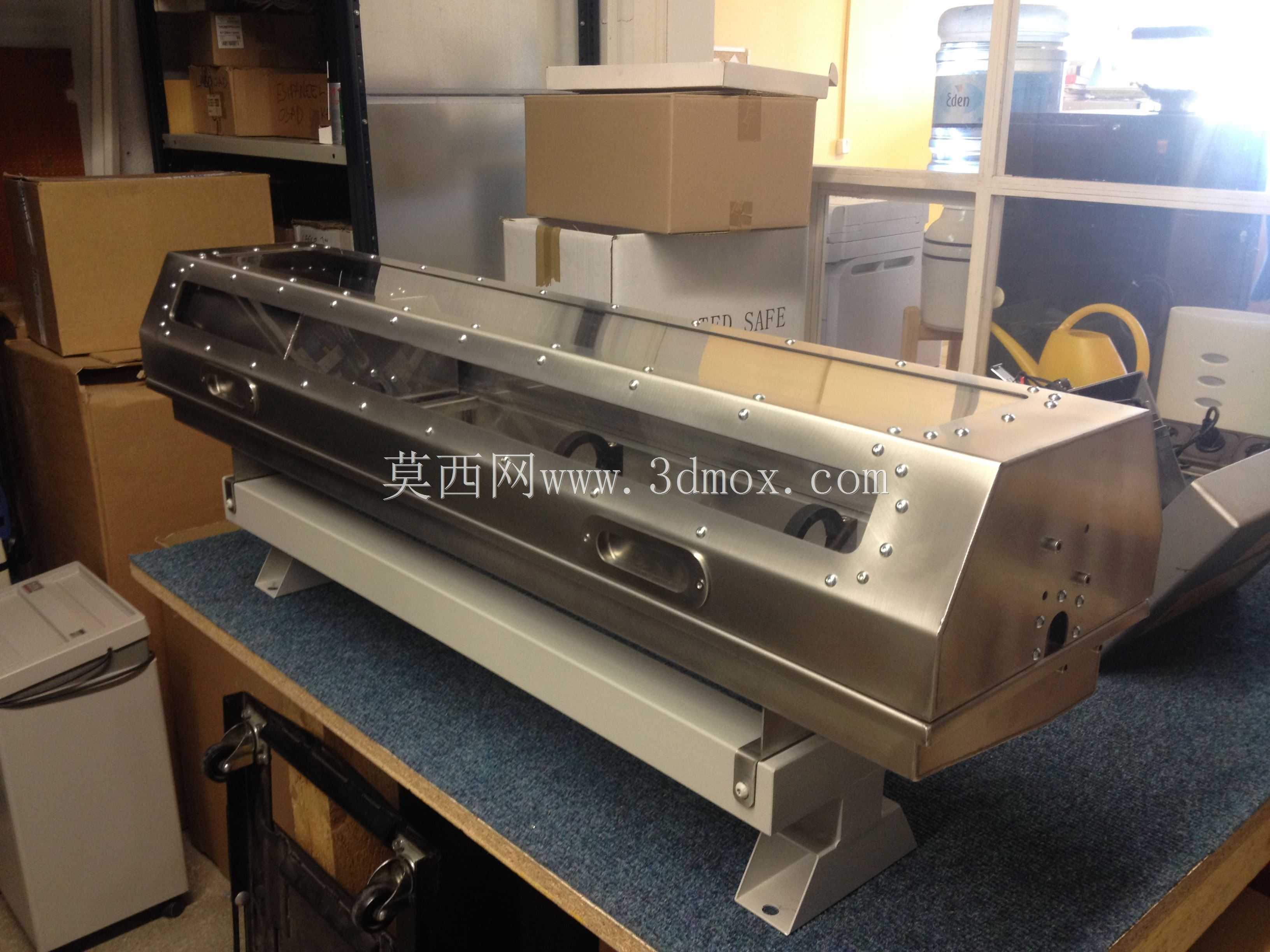

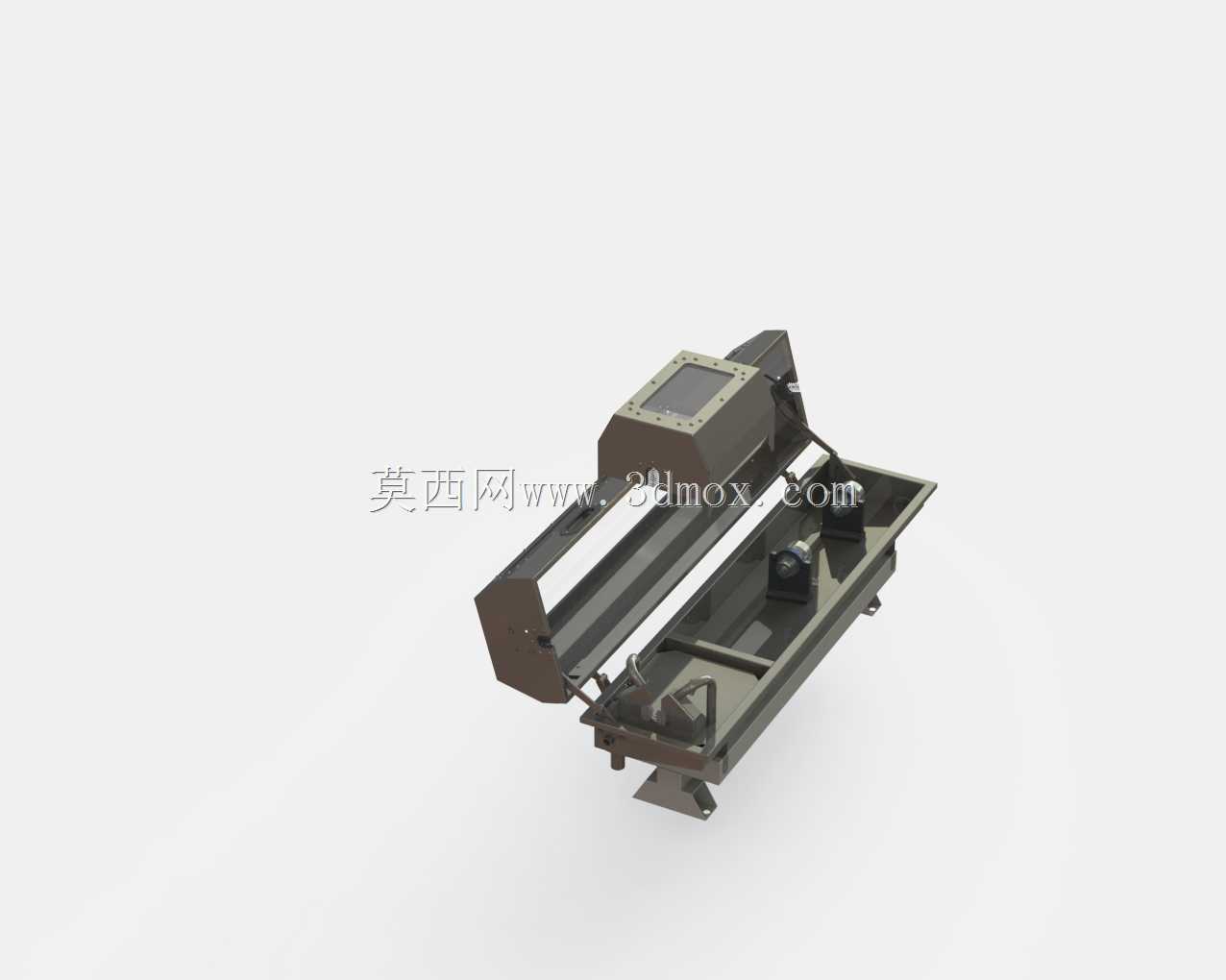

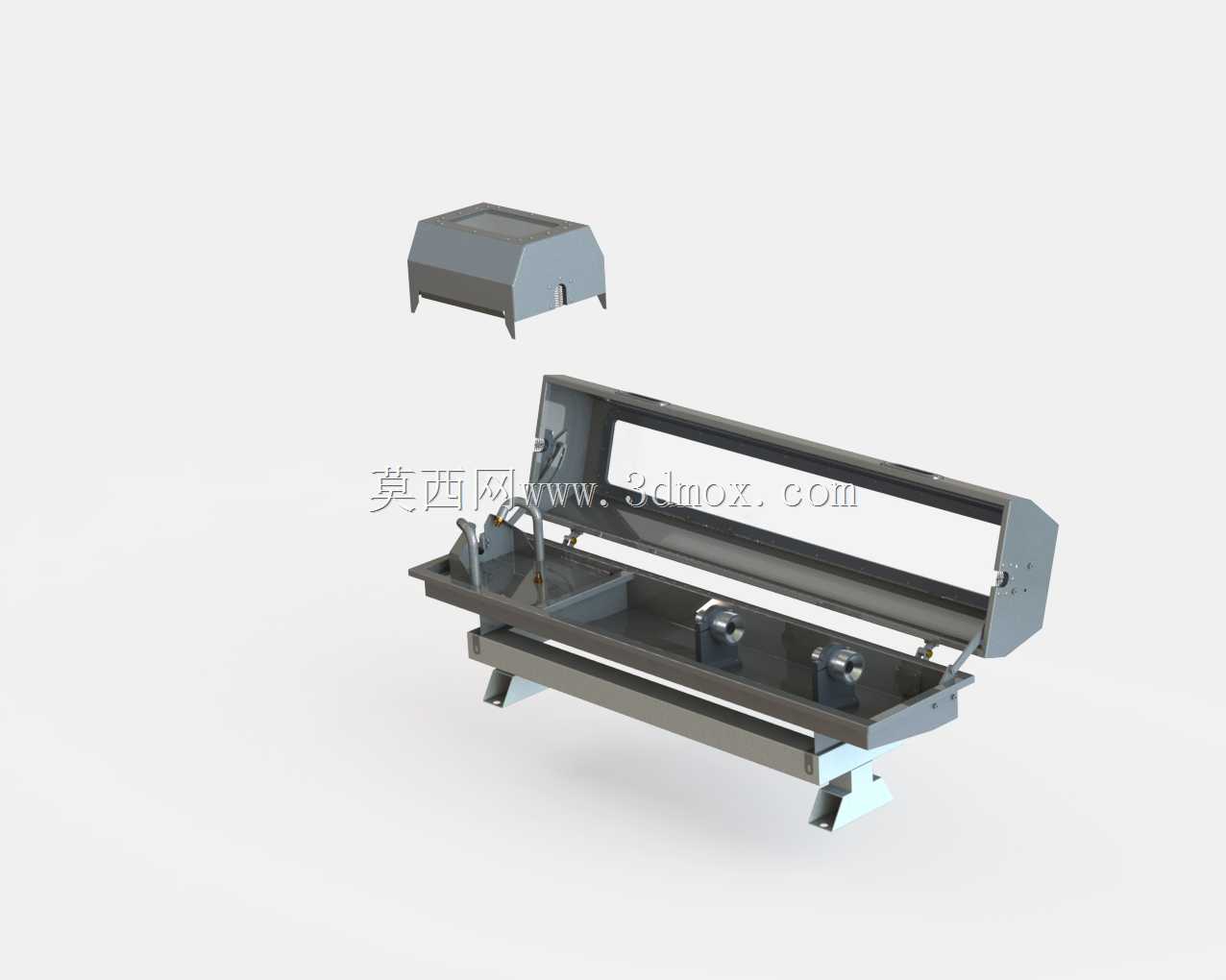

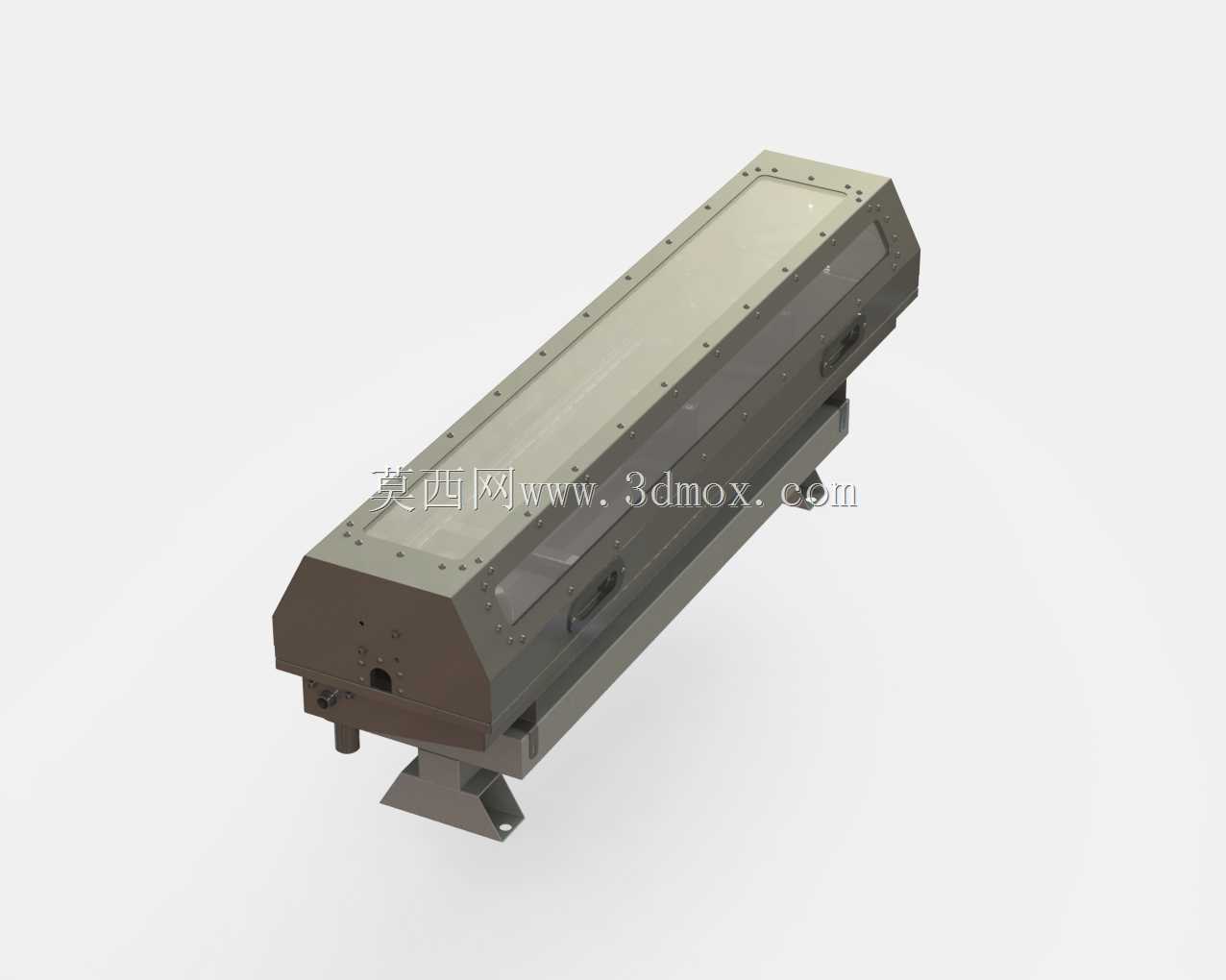

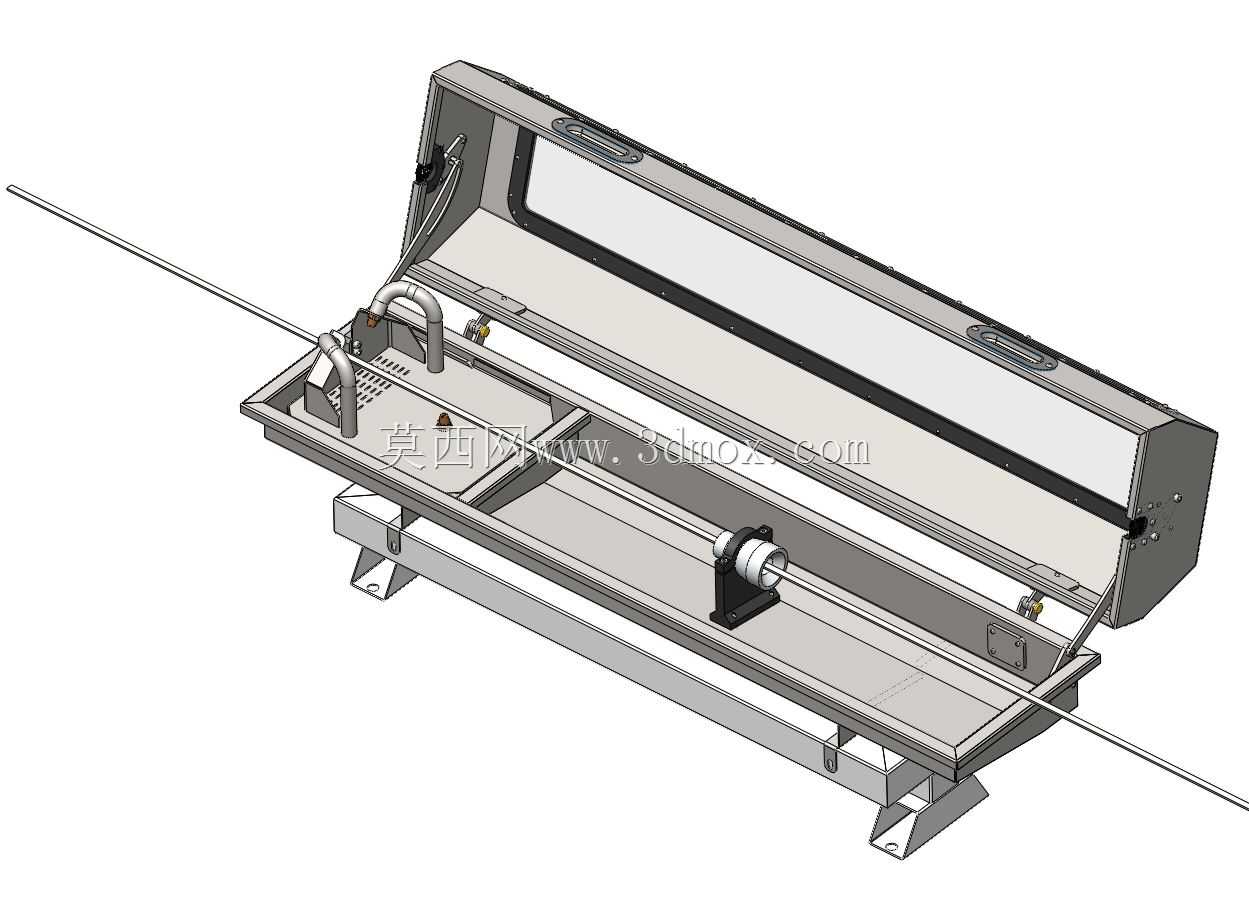

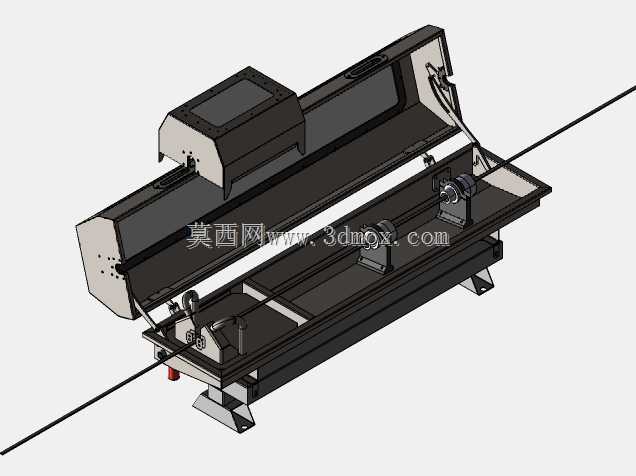

该洗涤装置主要应用于冶金带材连续加工生产线，部署在钢带轧制、镀层或冲压工序的前段衔接工位，承担来料表面除油、除氧化皮、去除轧制残留碎屑的核心功能，是保障带材后续加工表面质量的关键配套设备。装置整体采用卧式长槽型柜体结构，上盖设置可开合的铰接翻转结构，方便日常运维时对内部喷淋管路、导向辊组进行检修与清洁，柜体底部设置带定位孔的安装支脚，可直接通过螺栓固定在生产线的混凝土基座或钢制机架上，安装时需保证进料端与出料端的辊道高度差控制在合理范围，避免钢带运行时出现剐蹭柜体边缘的问题。从功能设计来看，装置内部沿钢带运行方向排布多组导向压辊，能够保证钢带以恒定张力水平穿过清洗腔体，避免带材跑偏剐蹭腔体内壁；腔体内部集成的喷淋组件可对准钢带上下表面均匀喷射清洗介质，配合腔体底部的导流槽结构，能够将使用后的清洗废液统一汇集排出，避免废液在腔体内积存造成二次污染。设计过程中重点考量了连续生产工况下的结构稳定性，柜体主体采用折弯焊接的钣金结构，接缝处做满焊密封处理，防止清洗过程中介质渗漏；上盖与柜体的铰接部位设置阻尼支撑结构，开合操作省力且可在任意开启角度保持定位，避免运维过程中盖体意外下落造成安全隐患。装置的进料与出料端均设置窄缝式过料口，过料口处安装柔性挡液帘，既能够保证钢带顺畅通行，又可以最大程度减少清洗过程中介质的飞溅外溢，改善生产现场的作业环境。内部的辊组安装座采用可调式结构，可根据不同厚度的钢带调整压辊的压紧间隙，适配0.5mm到6mm厚度范围内的普通碳钢、不锈钢带材清洗需求，无需对设备主体结构进行改造即可快速切换生产规格。设备整体的外形尺寸适配常规冷轧带材生产线的安装空间，宽度方向预留足够的管路安装余量，可直接对接生产线的介质供应管路与废液回收系统，无需额外增设转接结构，能够大幅缩短产线升级改造的安装调试周期。
