插齿加工用工具头工装夹具三维设计

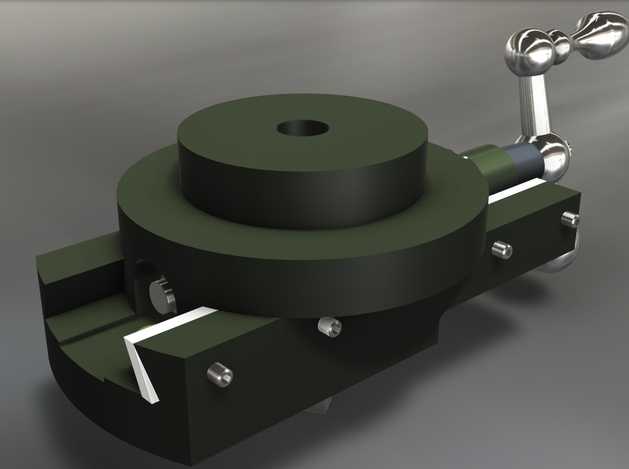

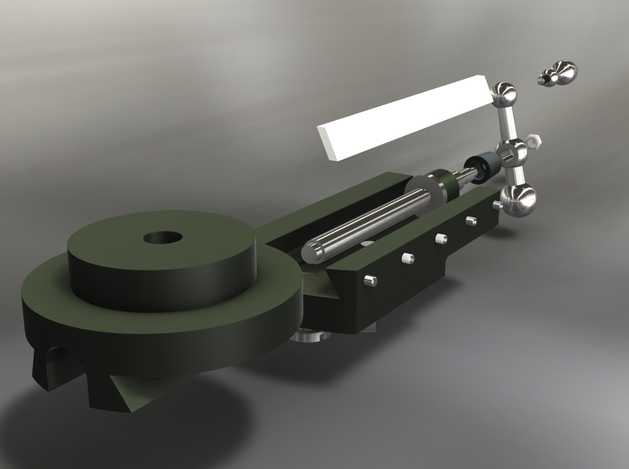

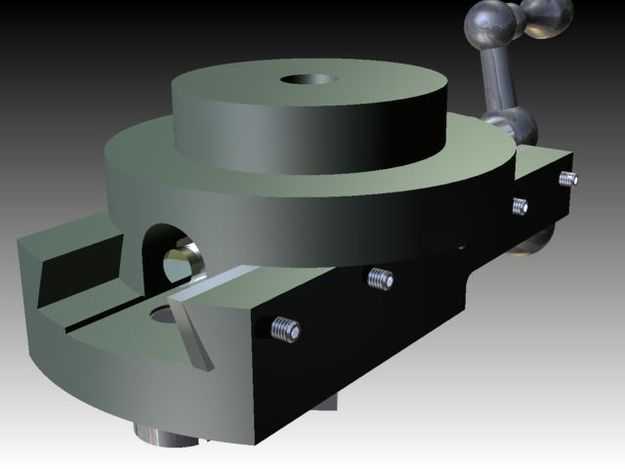

本模型为插齿加工工序配套的工具头装夹工装，采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循机械加工工装的设计公差规范，对各配合面的装配间隙、定位基准的同轴度要求做了对应结构预留。模型整体采用分层式结构设计，底部为带定位滑槽的夹具体基座，基座上开设对称式装夹槽，槽内配置可调节的压紧楔块，通过侧面的紧固螺钉实现工件的快速锁紧与拆卸，适配不同规格的待加工硬化处理工件装夹需求。中部为回转式分度承载台，承载台与基座之间设置精密回转配合结构，可配合插齿工序完成多工位分度加工，减少重复装夹带来的定位误差。上部为工件定位座，中心开设定位通孔，用于工件的轴向定位，定位座与回转台采用止口配合结构，保证装夹后的同轴度精度。侧部配置带镀铬金属质感的操作手柄，手柄采用双球头防滑设计，通过连杆机构与内部的锁紧结构联动，操作人员扳动手柄即可快速完成工装的锁紧与松开动作，提升加工操作效率。材质渲染方面，工装主体采用军绿色哑光金属漆材质模拟实际工装的喷塑表面处理效果，紧固螺钉、操作手柄、压紧楔块等外露金属件采用抛光镀铬金属材质，还原金属加工件的高光反射质感，各部件的材质区分清晰，可直观分辨不同功能的结构件。设计过程中充分考虑工装的操作便利性与装夹刚性，对受力较大的压紧部位做了加厚处理，避免装夹过程中出现结构变形，同时对各活动部件的运动行程做了限位设计，防止操作过程中出现部件脱出的问题，整体结构紧凑，无冗余设计，完全匹配插齿加工工序中对工件定位精度、装夹效率的实际使用需求，可直接用于工装结构验证、加工工艺演示以及相关教学场景使用。
