现代浮动手臂式石材加工设备结构设计

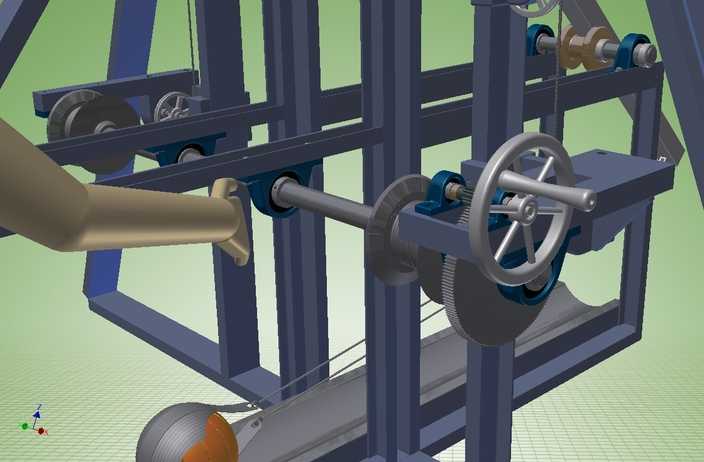

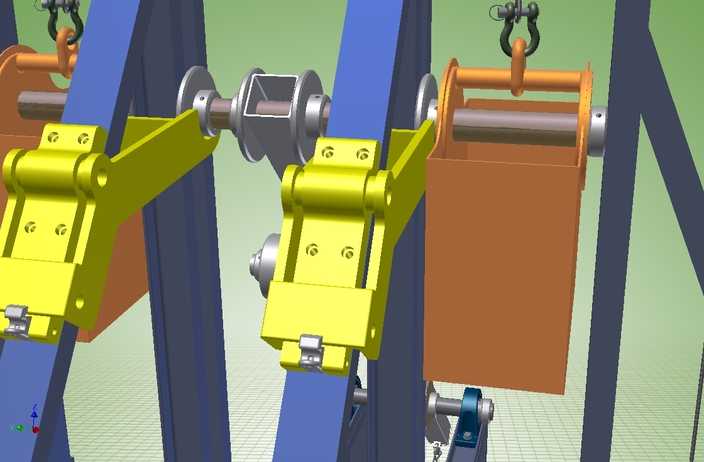

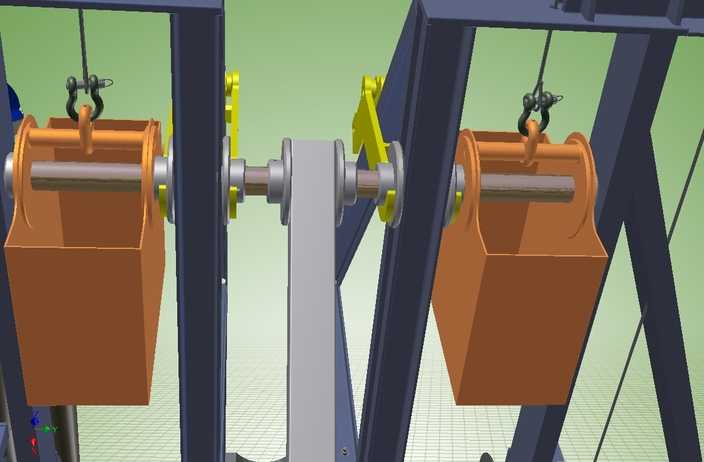

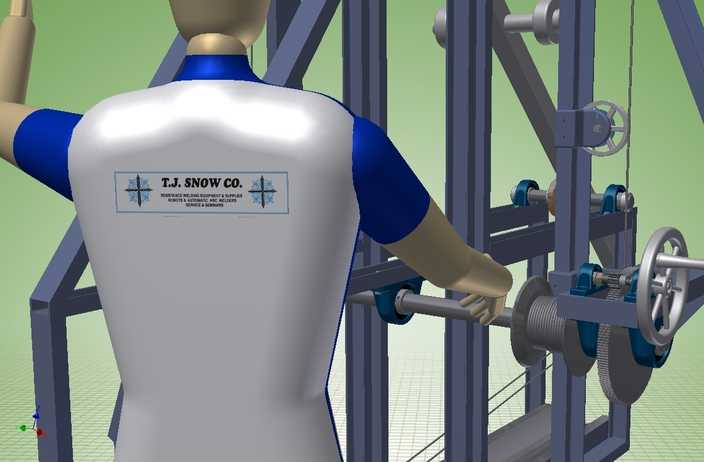

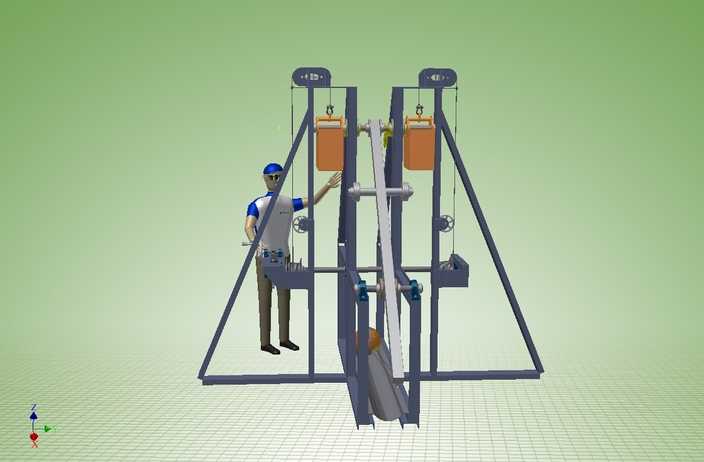

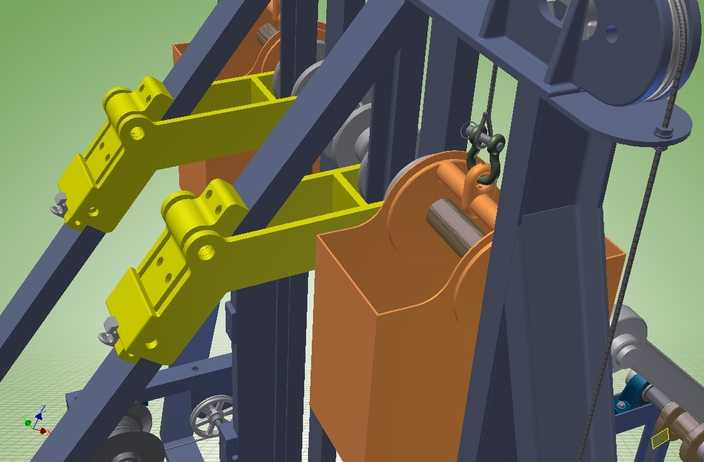

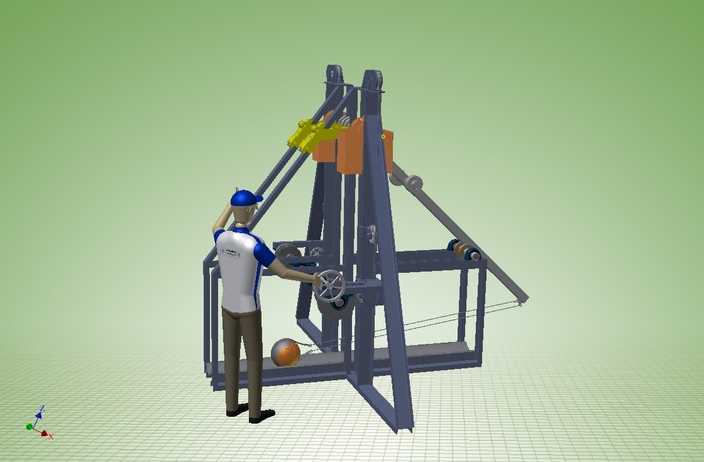

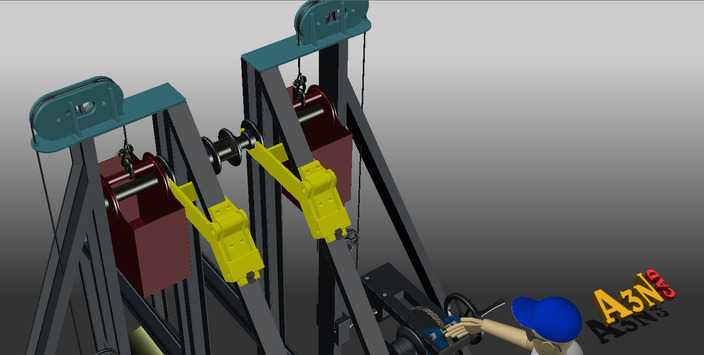

本作品为适配石材加工作业的浮动手臂式作业设备三维设计方案，整体采用三维参数化建模方式完成全结构搭建，建模过程中对每一处装配关系做了严谨的干涉校验，确保各运动部件在行程范围内无碰撞、无卡滞，可完整还原设备的实际运行逻辑。设备主体采用对称式三角桁架机架结构，机架选用标准工业型钢搭建，建模时对型钢的截面参数、焊接拼接位置做了精准还原，材质配置上为机架赋予哑光深灰金属漆材质，表面添加细微的磨砂颗粒质感与焊接接缝细节，还原真实工业机架的视觉表现。设备核心的浮动手臂组件采用双组对称布局，手臂末端配置石材加工执行端头，建模时还原了浮动机构的配重块、导向滑轨、牵引吊具等细节结构，配重块赋予橙红色工程漆面材质，导向部件赋予亮面镀铬金属材质，执行端头添加黄色警示漆面标识，不同材质的粗糙度、反光度参数经过反复调试，渲染后可清晰区分不同功能部件的属性。设备底部配置滑动式工件承载平台，平台表面赋予防滑网格纹理材质，可适配不同规格石材工件的进给作业。设计过程中重点优化了浮动手臂的随动适配结构，通过配重与导向机构的配合，让作业端头可贴合石材表面的起伏做自适应浮动调整，降低人工操作的施力强度，提升石材加工的作业精度与稳定性。渲染环节采用柔和的工业场景布光，以浅绿渐变作为背景底色，添加标准三维坐标系标识与作业人员比例参考模型，直观呈现设备的整体尺寸比例与操作空间布局，所有结构细节均按照实际工业设备的设计规范搭建，可直接用于设备方案展示、结构优化参考与作业流程模拟。
