精密销虎钳夹持工具结构设计

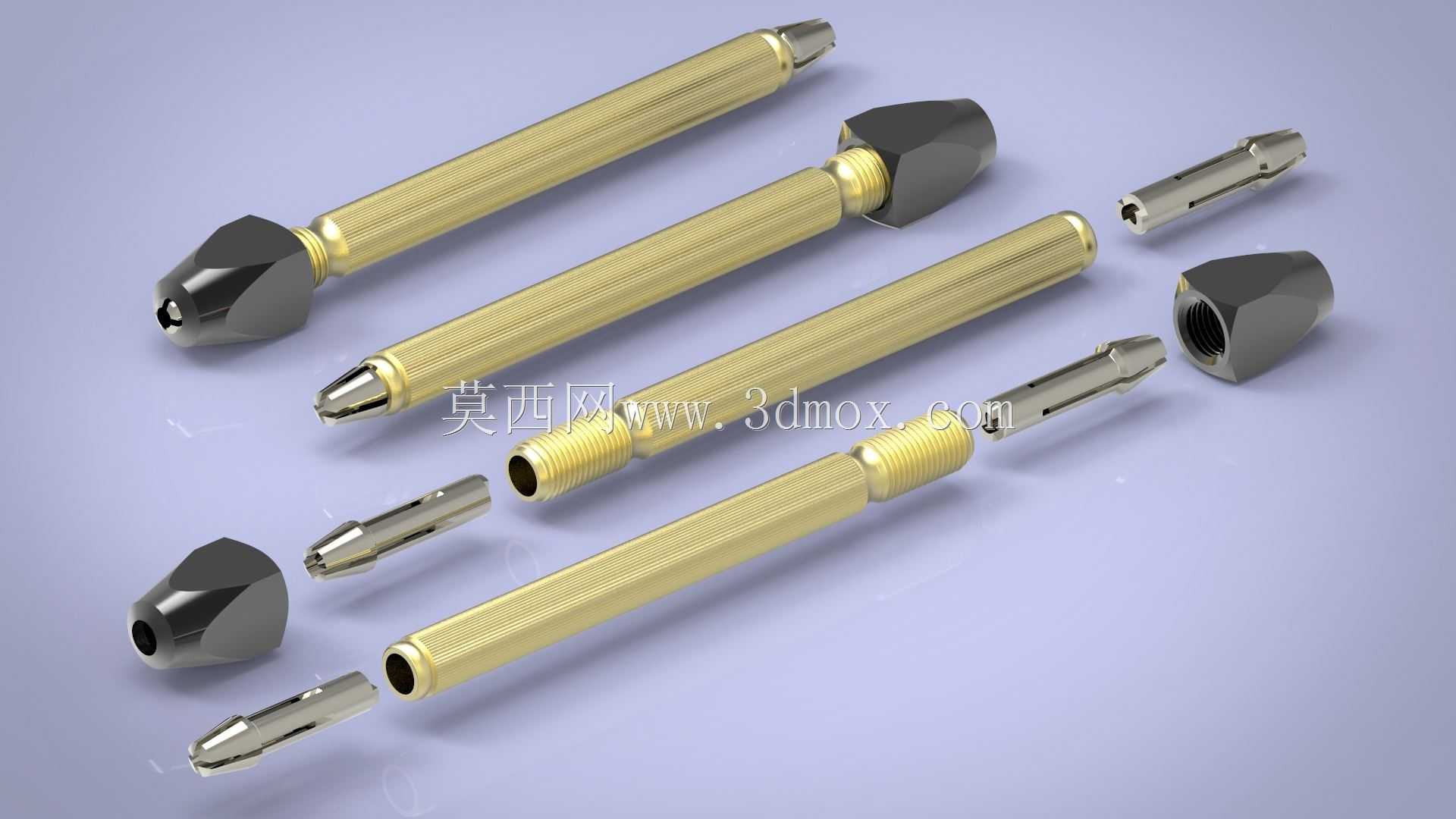

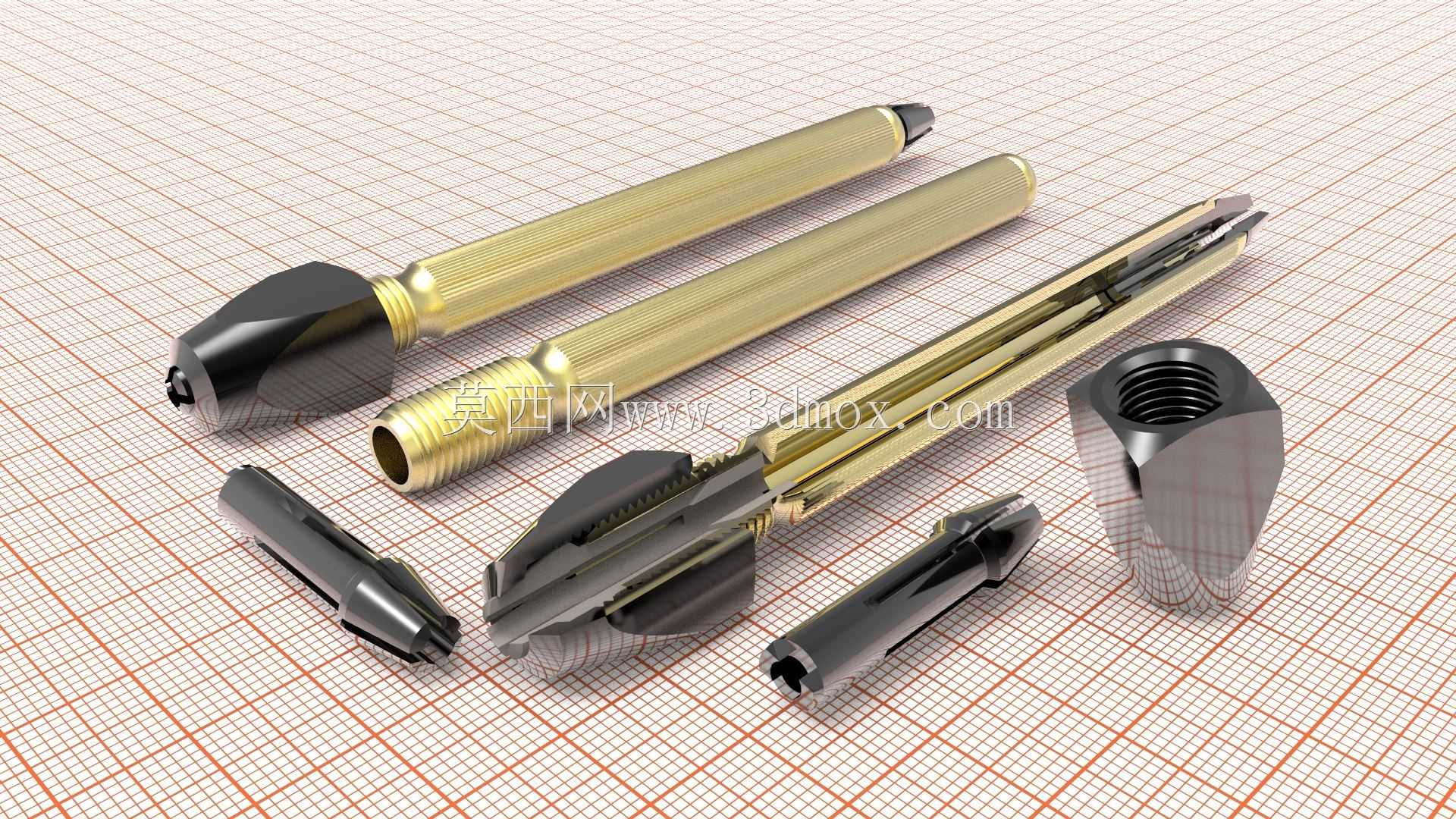

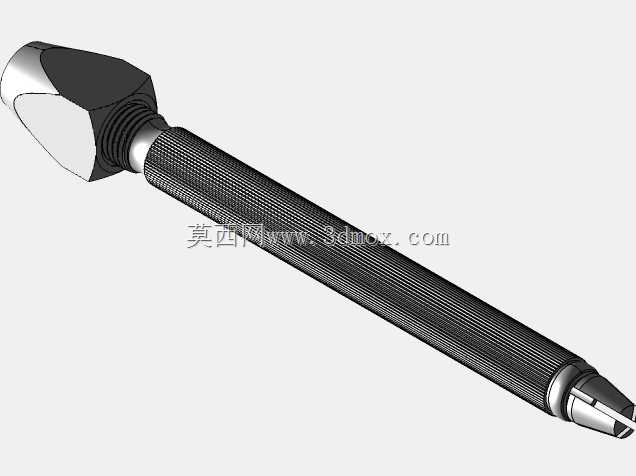

这款销虎钳是面向精密小件加工、手工修配场景打造的手动夹持工具，广泛应用于钟表维修、精密电子零件修配、首饰加工、小型五金件钻孔打磨、微型工件研配等作业场景，能够在狭小操作空间内为细小工件提供稳定的夹持力，避免手持小工件操作时出现的打滑、移位、受力不均问题，有效提升精细作业的操作精度与安全性。产品核心功能围绕0.1mm到3mm直径范围的细小工件夹持设计，搭配两个经过淬硬处理的钢质夹头，夹头内孔采用多瓣收口结构，能够自适应不同截面形状的细小工件，无论是圆柱形销钉、扁形小冲头、微型钻头还是异形细小零件，都能实现均匀贴合夹持，不会在工件表面留下过度夹痕，同时保证夹持状态下工件的同轴度，满足后续打磨、钻孔、修边等工序的定位要求。手柄部分采用滚花黄铜材质设计，滚花纹理能够提升手部握持时的摩擦力，即使手上沾有少量切削液、油污也能稳定施力，黄铜材质的自重适中，长时间手持操作不易产生疲劳，同时具备不错的防锈性能，适配车间、维修台等多类作业环境的使用需求。设计过程中充分考虑了手动操作的受力逻辑，夹头与手柄采用螺纹旋紧结构，螺纹规格匹配M9×1细牙螺纹，细牙螺纹的自锁性能更好，旋紧过程中施力均匀，不会因为作业过程中的轻微震动导致夹头松脱，内外螺纹配合按照理论值做了适配间隙优化，既保证旋动过程顺滑无卡滞，又避免间隙过大导致的夹持偏摆问题。整体结构采用分体可拆卸设计，夹头磨损后可单独更换，无需更换整体工具，有效降低长期使用的维护成本，整体外形为细长杆状，最大外径控制在适合单手握持的尺寸范围，尾部无突出结构，能够在狭窄的设备缝隙、工装内部完成细小零件的夹持对位操作，安装使用无需额外配套固定底座，手持即可完成全部操作，也可配合台钳夹持手柄部分，实现固定工位的持续作业。夹头端部做了倒角导向设计，工件装入时能够顺利导入夹头内孔，无需刻意对位即可快速完成装夹，头部的锁紧帽采用多面防滑外形，手指捏持即可完成锁紧与松开操作，无需借助额外扳手，大幅提升小件频繁装拆的作业效率。
