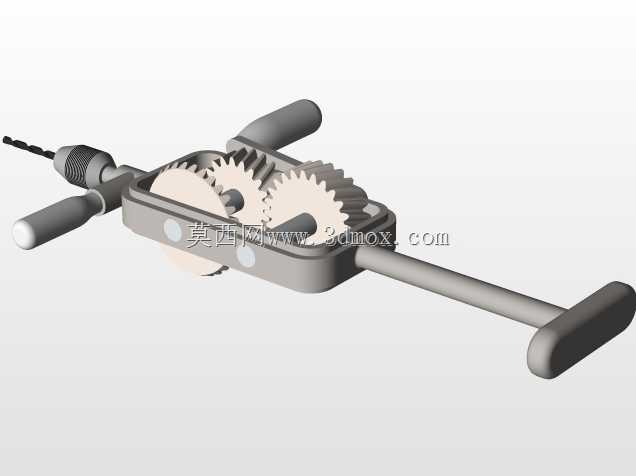

手摇式齿轮传动手动钻孔工具结构设计

这款手摇式手动钻孔工具，是面向无供电场景、精细加工作业开发的手动五金作业器具，在户外管线布设、家装局部微调、模型手工制作、设备应急检修等场景中有着不可替代的应用价值，尤其适合野外无电源区域的临时钻孔作业、精密薄壁件的低速可控钻孔加工，以及对钻孔转速、进给力度有精细控制要求的手工操作场景，能够避免电动工具转速过高带来的薄壁件打穿、脆性材料崩裂等问题。从实际用途来看，该工具可适配不同规格的标准钻夹头，能够装夹小直径麻花钻，对木材、薄塑料、软金属板材、印刷电路板等多种材质完成钻孔作业，操作过程无需外接能源，完全依靠人力驱动，整体结构紧凑便携，可放入常规工具包中随身携带，适合维修人员、手工创作者、户外作业人员作为常备工具使用。在功能特性上，该工具采用多级圆柱齿轮平行轴传动结构，通过不同齿数齿轮的啮合匹配实现转速提升，操作人员摇动手柄输入较低的转速，经过齿轮组的增速传递后，输出端的钻夹头可获得满足钻孔需求的工作转速，同时齿轮传动结构具备稳定的传动比，作业过程中转速均匀无卡顿，配合机身设置的双握持手柄，操作人员可一手固定机身位置、控制钻孔进给压力，另一手驱动摇柄转动，操作稳定性强，可有效降低钻孔偏斜的概率。从设计思路层面，这款手钻的整体结构围绕手动操作的人机工程需求展开，传动齿轮组完全封闭在金属壳体内，既可以避免作业过程中杂物卡入齿轮啮合间隙，也能防止操作人员接触运转的齿轮造成磕碰伤害；摇柄末端设置符合手部握持弧度的防滑握柄，长时间操作不易产生手部疲劳；钻夹头采用标准三爪夹紧结构，更换钻头操作便捷，无需额外专用工具即可完成钻头装夹与拆卸；机身的主握持手柄与进给施压手柄呈垂直布局，能够让操作人员施加的轴向压力精准对准钻孔中心，减少钻孔过程中的轴线偏移。在外形尺寸与安装边界上，该手钻整体长度适配成年人单手握持的操作范围，机身壳体宽度刚好可容纳多级传动齿轮的排布，不会出现多余的结构冗余，摇柄的转动半径经过合理设计，既保证操作人员摇转时的施力力矩足够，不会出现操作费力的情况，也不会因转动半径过大导致操作空间需求过高，在狭小的作业空间内也能完成摇转操作；钻夹头的伸出长度预留了足够的钻头装夹空间，可适配常规长度的小直径钻头，作业时钻头的行程范围可满足常见薄板、小型工件的钻孔深度需求，机身底部的支撑手柄可贴合工件表面，为钻孔作业提供稳定的支撑基准，避免钻孔过程中机身晃动影响加工精度。
