多规格可换头手动空心冲具结构设计

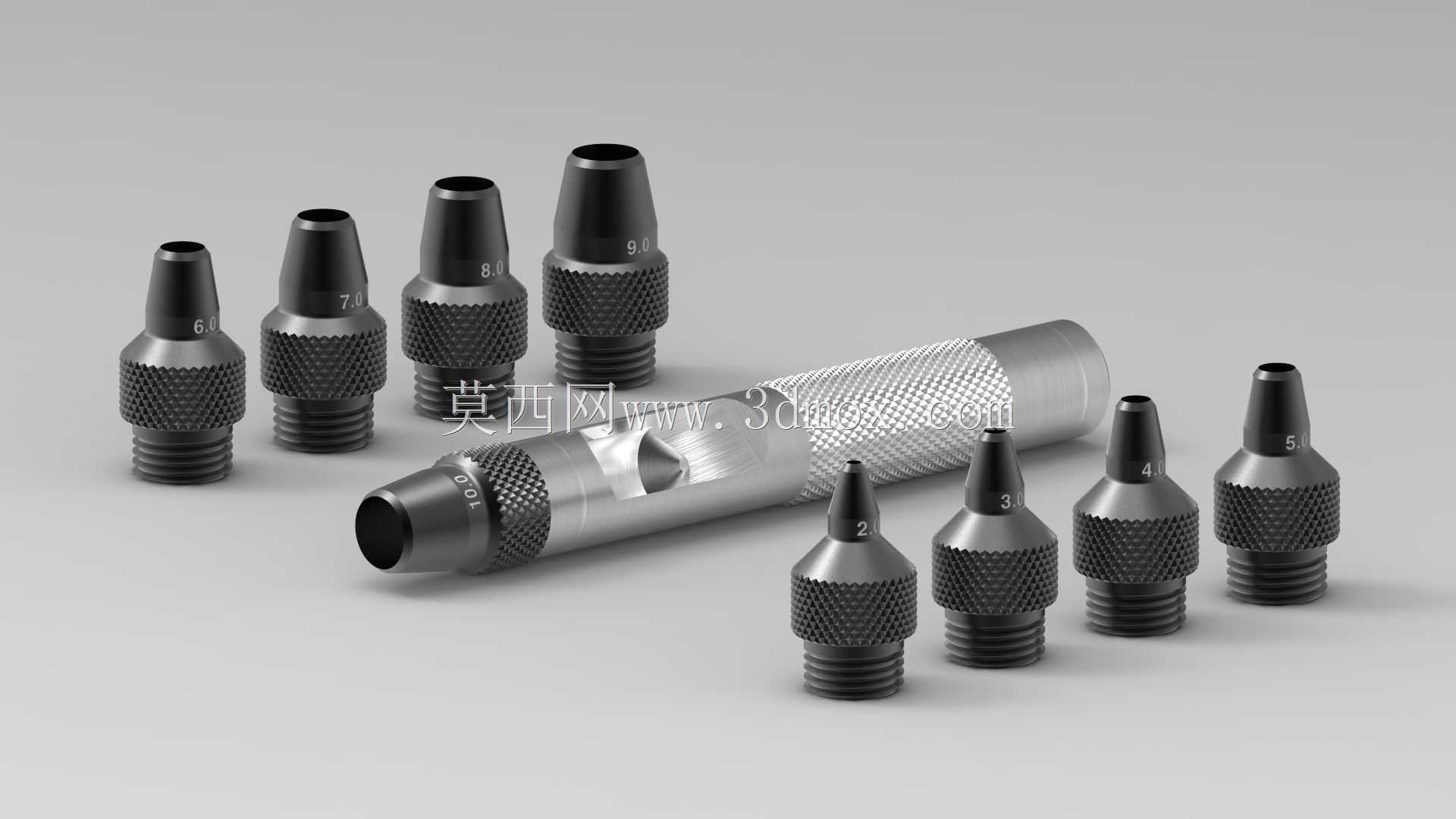

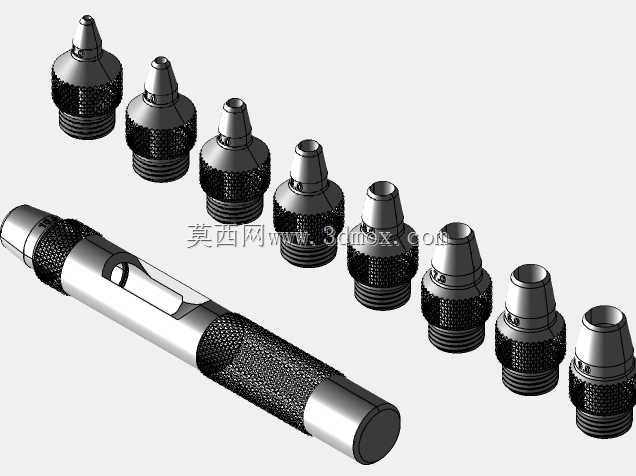

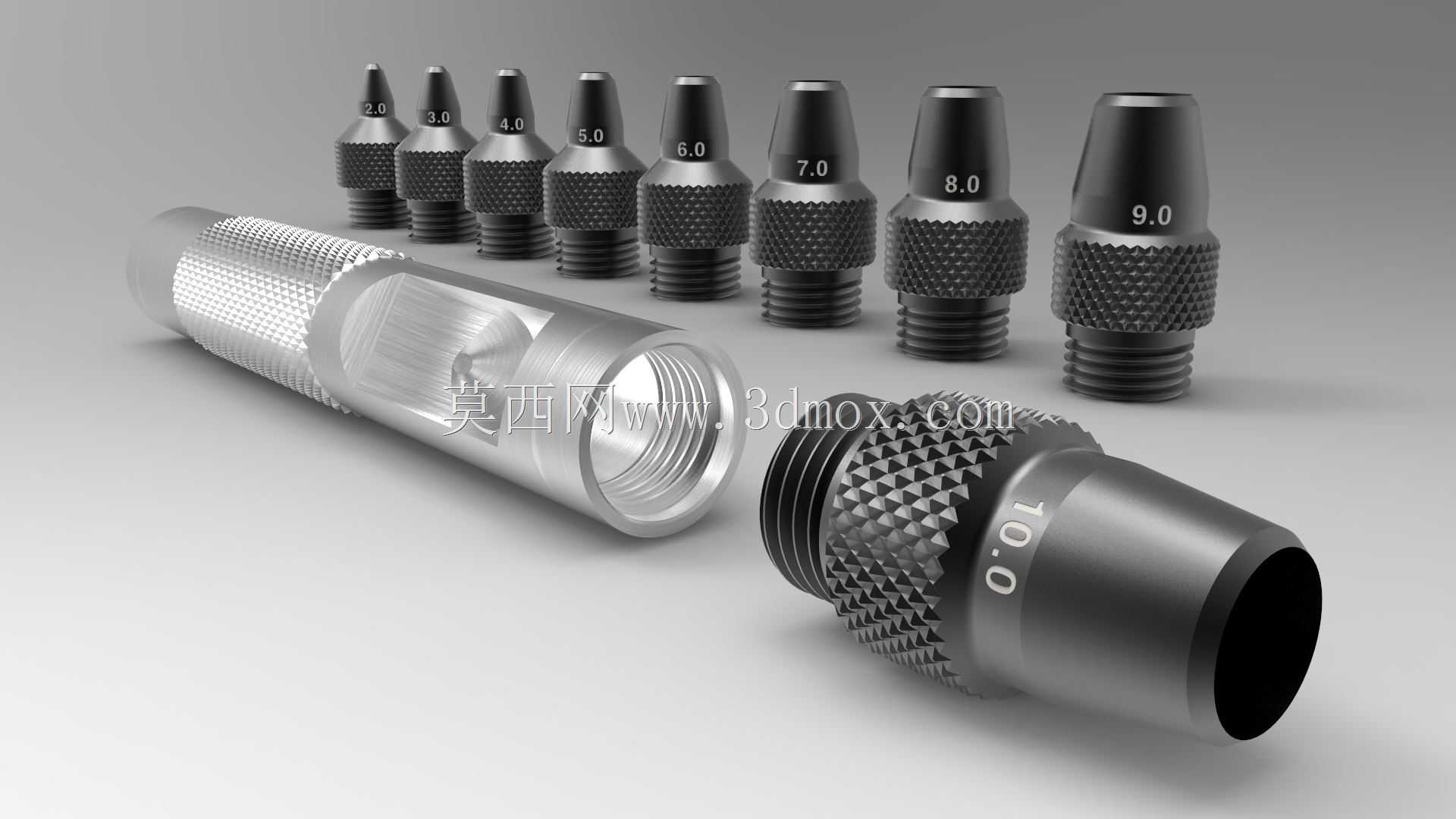

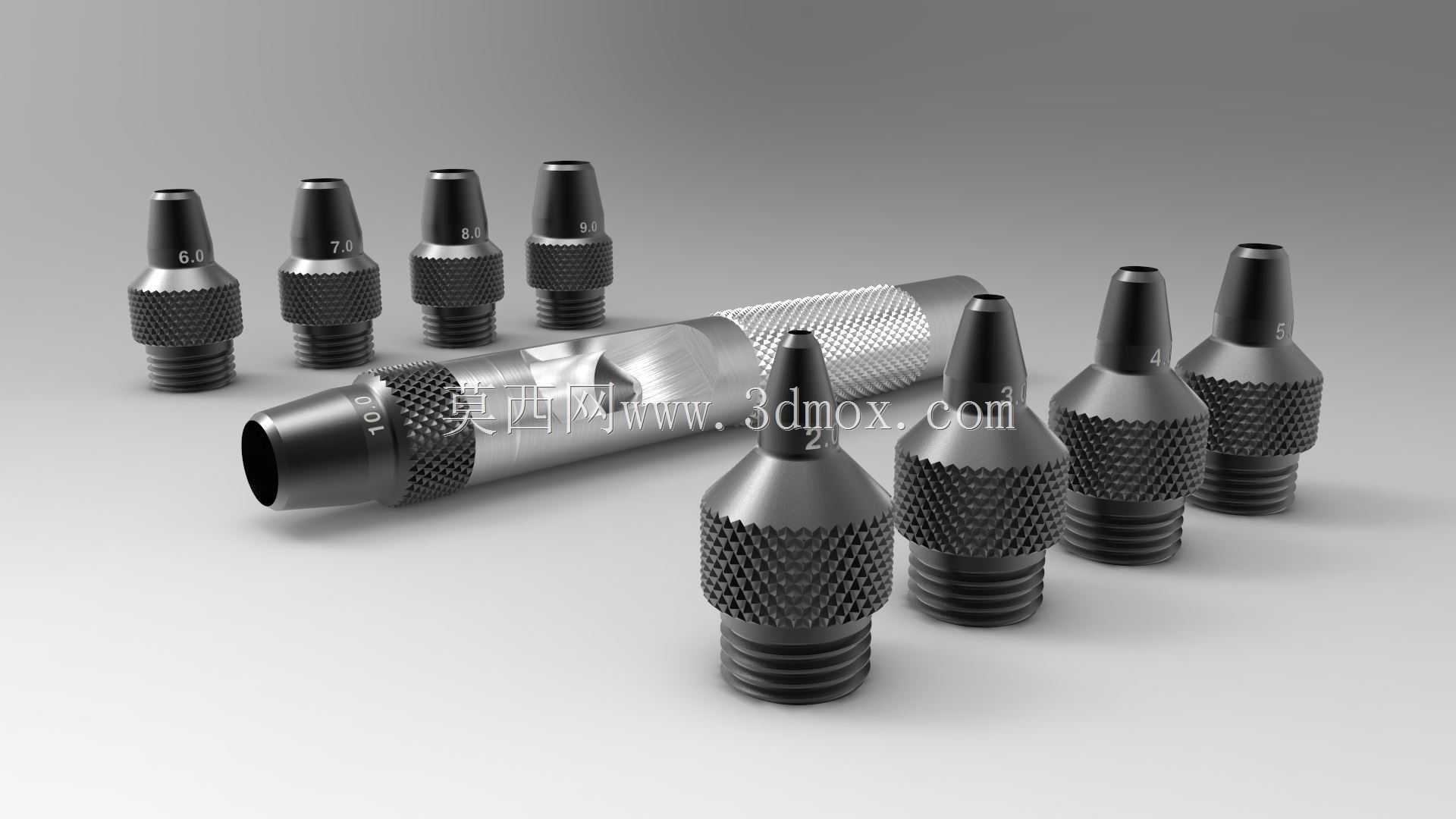

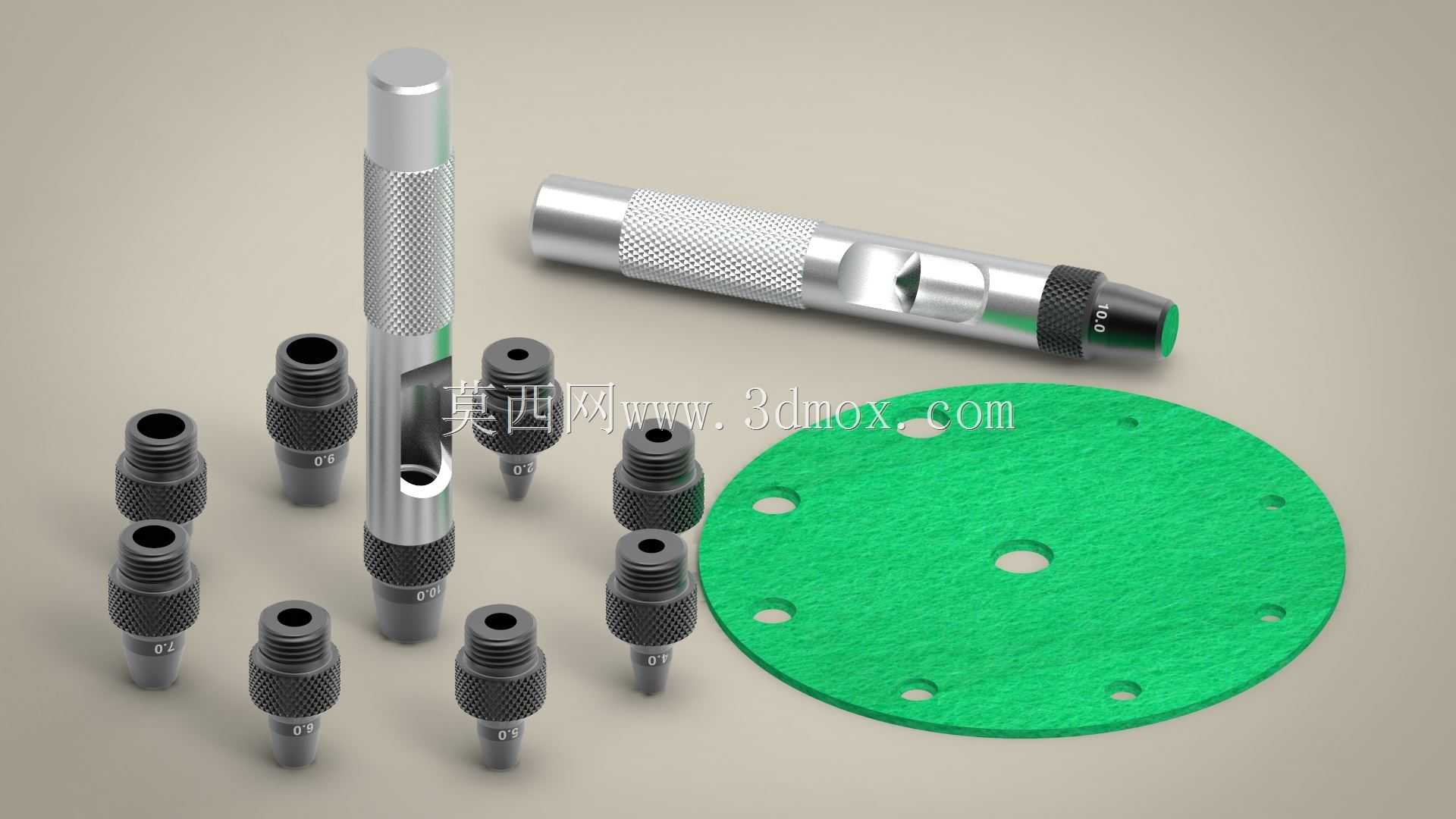

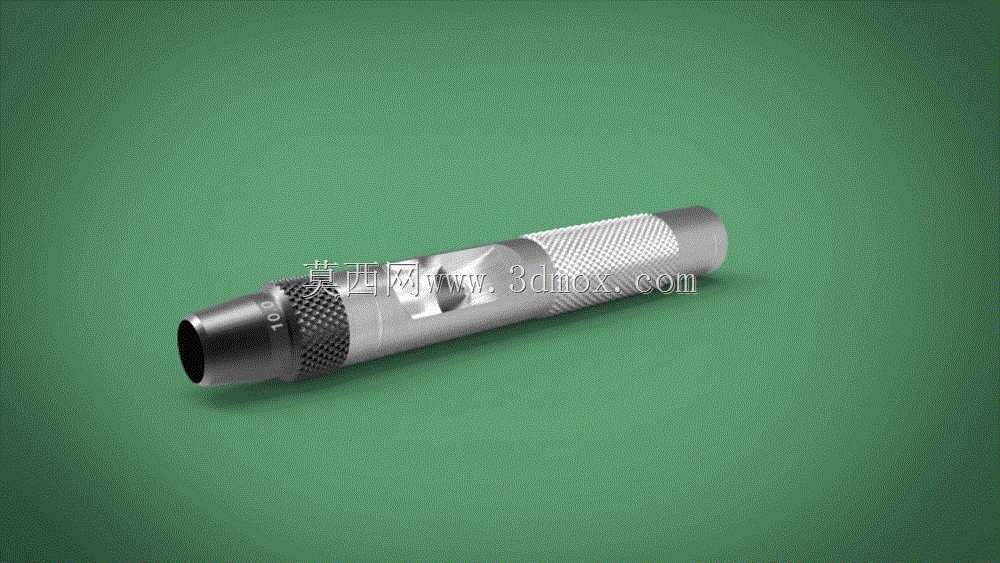

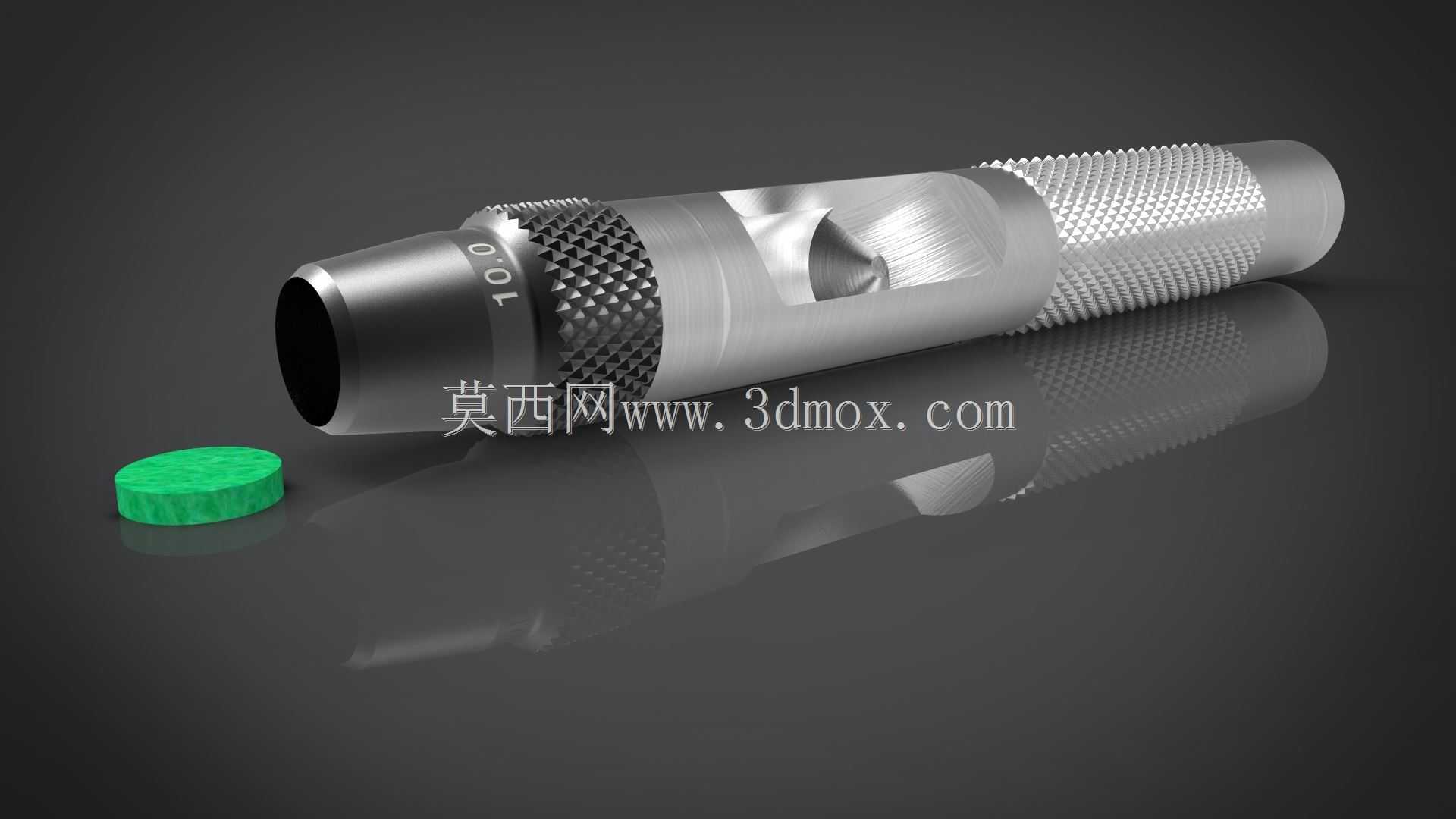

这款手动空心冲具主要面向手工加工、小型皮具制作、纸艺创作、橡胶垫片裁切等轻量冲孔作业场景，能够在皮革、毛毡、薄橡胶、卡纸、软塑料等多种非金属软质材料上冲出规整圆形孔位，无需搭配重型冲压设备即可完成单人手动操作，适配手工工坊、文创工作室、教学实训、小型维修站点等缺乏大型加工设备的作业环境，也可作为工业生产线上的辅助补孔工具使用。整套冲具包含1支握持手柄与9支不同规格的可更换冲头，冲头冲孔直径覆盖2毫米至10毫米区间，能够满足不同场景下的孔径需求，从细小的穿绳孔、定位孔到稍大的装配孔、装饰孔都可适配。手柄主体采用圆柱造型，表面设计有细密网纹滚花结构，能够大幅提升握持时的摩擦力，即使手部沾有少量油脂、汗液也能稳定施力，避免操作时打滑偏移；手柄端部设置有标准连接螺纹，冲头通过螺纹结构与手柄快速旋接固定，更换冲头时无需额外工具，徒手即可完成拆装，螺纹连接的同轴度经过校准，冲孔时冲头不会出现偏摆，保证孔位边缘整齐无毛刺。每支冲头的工作端为空心刃口结构，刃口经过角度优化，冲孔时能够快速切断材料纤维，不会出现毛边、拉扯变形的问题；冲头中部同样设计有滚花防滑结构，拆装旋拧时能够提供足够的摩擦力，冲头端部清晰标注对应孔径数值，取用识别十分便捷。冲头与手柄连接的螺纹直径为13.5毫米，螺距1.35毫米，连接后整体结构紧凑，手柄长度适配成年人手掌握持尺寸，操作时单手握持即可施加足够的下压力，作业时无需额外固定工装，将待加工材料垫在硬质平面上即可对准位置完成冲孔。整套冲具的所有可换冲头都能与单支手柄通用，减少了多规格工具的收纳空间，滚花结构的深度经过反复调整，既能够保证防滑效果，又不会在握持时硌手，长时间作业也不会产生明显的手部不适感。冲头的空心排屑通道通畅，冲孔产生的废料能够从冲头尾部顺利排出，不会出现堵料导致的冲孔变形问题，针对不同硬度的软质材料都能保持稳定的冲孔效果，即使是厚度较薄的弹性橡胶材料，也能冲出边缘光滑的正圆孔位，不会出现材料粘连、孔位椭圆的问题。
