可调式重型管钳结构设计方案

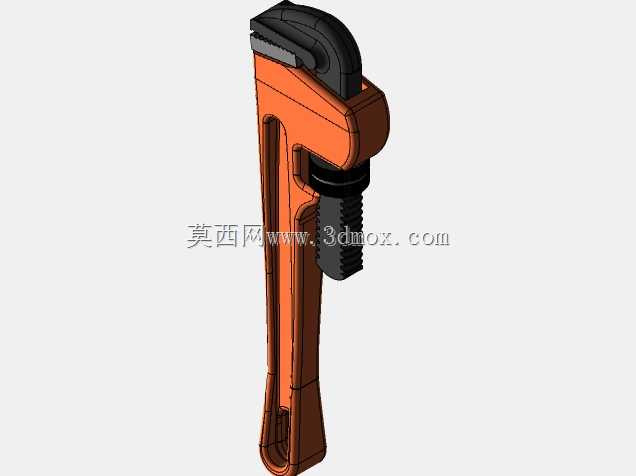

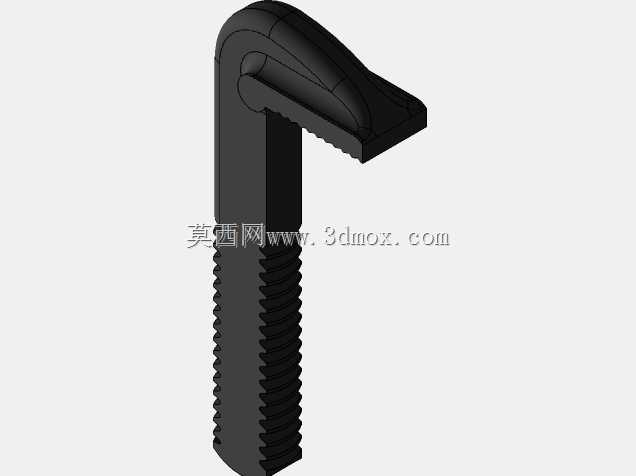

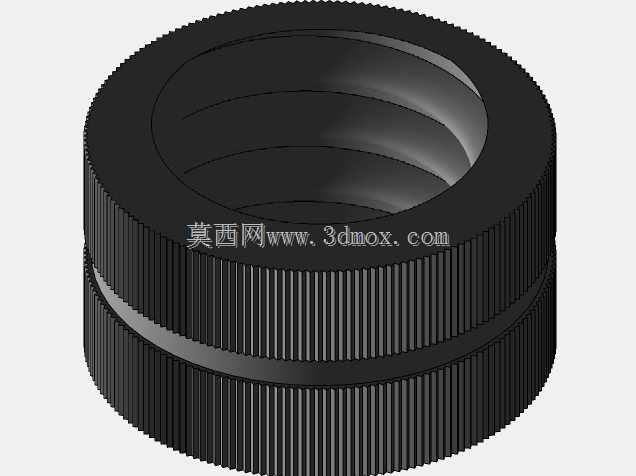

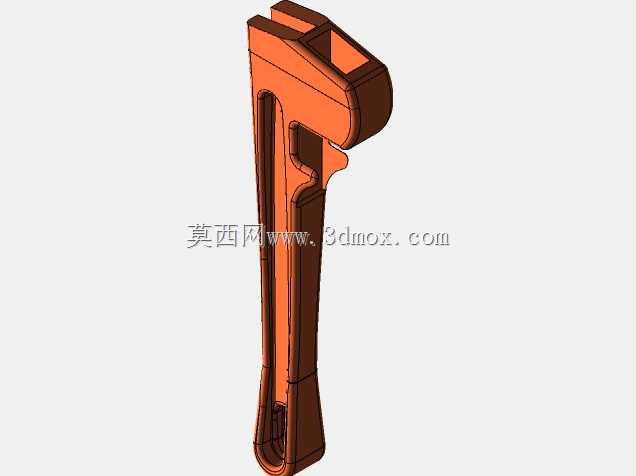

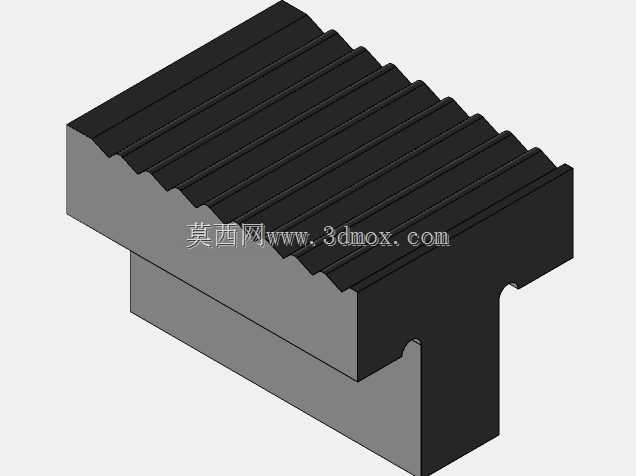

这款可调式管钳是面向管道安装、设备运维、五金维修场景打造的手动夹持工具，核心作用是为圆形截面的金属管道、管件提供足够的夹持扭矩，完成管路对接旋紧、锈蚀管件拆卸、带螺纹管件紧固等作业，在民用给排水施工、工业油气管道运维、消防管路安装、设备装配维修等场景中都是不可或缺的基础作业工具。不同于普通固定开口扳手，这款管钳采用了浮动式钳口自锁结构设计，活动钳身通过导轨与固定钳身配合实现开口尺寸的连续调节，可适配不同外径的圆形管件，钳口部位设计有带倾斜角度的淬硬齿牙，齿牙朝向与管件转动施力方向匹配，当作业人员向钳柄施加握力时，钳口会在管件反作用力下自动收紧锁死，施加的握力越大，钳口对管件的夹持力就越强，不会出现施力过程中打滑脱开的问题，能有效避免管件表面刮花、作业人员脱手受伤的风险。在整体结构设计上，这款管钳采用了符合人体工程学的长力臂钳柄造型，固定钳身与钳柄为一体化承力结构，力臂长度经过扭矩测算优化，在常规手动施力范围内即可输出足够的夹持扭矩，无需额外加接延长杆就能满足多数常规管径管件的旋拧需求，同时钳柄的握持部位做了贴合手掌弧度的造型处理，长时间握持作业也能降低手部的疲劳感。活动钳身的调节结构设计在钳头与钳柄的衔接位置，调节螺母与活动钳身的齿条精密配合，转动调节螺母即可平滑调整钳口的开口大小，调节行程覆盖了日常作业中常见的管件外径范围，从细口径的家用水管到大口径的工业输送管道都能找到适配的夹持档位。钳头的齿牙部位采用了高硬度耐磨材质设计，长期夹持带锈蚀、表面粗糙的金属管件也不会出现齿牙崩缺、磨损打滑的问题，钳身主体采用高强度铸造成型，在保证整体结构强度足以承受大扭矩施力的同时，尽可能控制了工具的整体重量，降低作业人员随身携带、长时间持握的负重感。在安装与使用边界上，这款管钳的整体外形轮廓规整，没有外凸的尖锐结构，在狭窄的管路安装空间内也能灵活操作，钳口闭合时的最小间隙可适配小口径薄壁管件，最大开口尺寸可覆盖常规作业场景下的大口径厚壁管道，使用时无需额外搭配辅助安装配件，仅需手动调节开口尺寸卡接待操作管件即可施力作业，同时结构设计上预留了易损件更换空间，钳口齿牙、调节螺母等长期受力磨损的部件均可单独拆卸更换，无需整体报废工具，能有效降低长期使用的成本。需要注意的是，这款管钳的齿牙结构专门针对圆形管件设计，不适合用于夹持六角螺母等高精度棱角紧固件，避免齿牙硌伤紧固件棱角导致后续无法用标准扳手操作，仅在紧固件棱角磨损、标准扳手无法夹持的应急场景下可临时使用。
