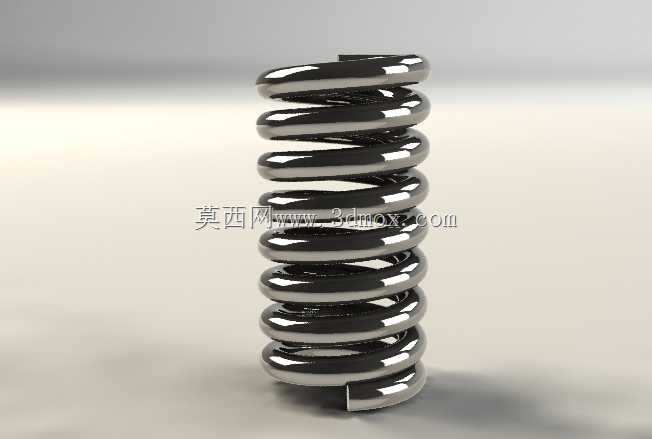

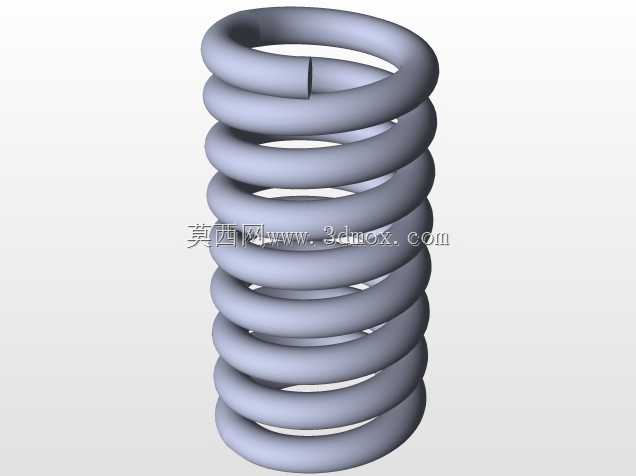

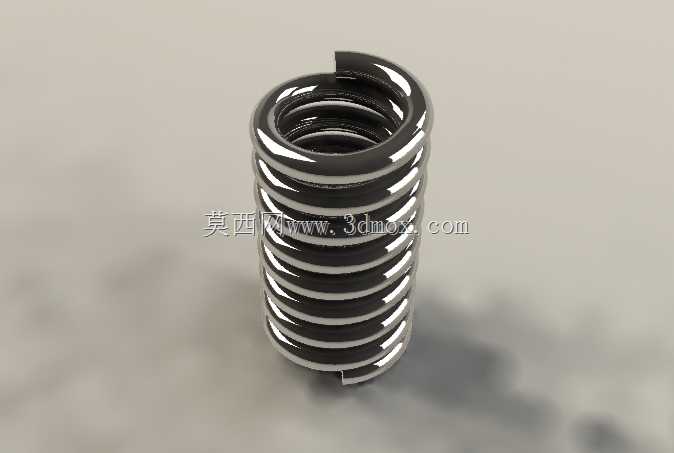

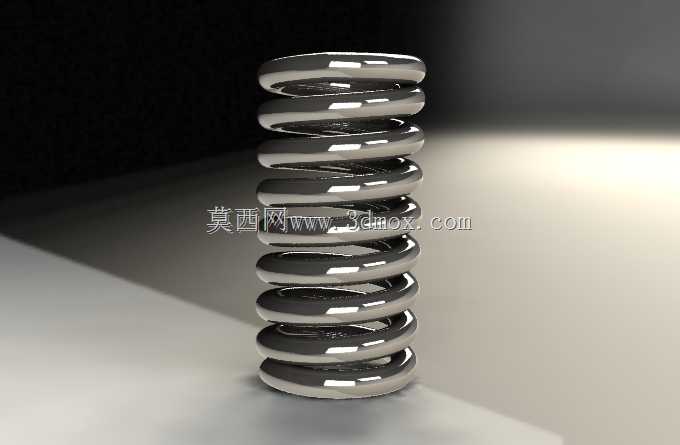

等节距圆柱螺旋压缩金属弹簧结构

这款圆柱螺旋压缩弹簧是机械传动与缓冲系统中极为常见的弹性储能元件，日常选型时首先要匹配安装空间的边界约束，其外径需适配安装导杆或安装孔的内径，预留合理的径向活动间隙，避免工作过程中出现卡滞、偏磨的问题；自由长度则要结合安装工位的预压要求确定，保证装配后能提供初始预紧力，防止设备空载运行时弹簧出现松脱异响。从功能特性来看，这类等节距压缩弹簧的刚度线性度较好，在有效压缩行程内，弹力随压缩量的变化呈稳定线性关系，适合对弹力输出一致性要求较高的工况，比如冲压设备的卸料机构、阀门的启闭复位结构、振动设备的隔振支撑、机动车悬架的缓冲组件等场景都能见到这类结构的应用。设计这类弹簧时，首先要根据工况载荷确定钢丝直径，载荷越大、冲击越强的场景，所需的钢丝直径越粗，同时要匹配对应的弹簧中径，旋绕比控制在合理区间内，避免旋绕比过小导致卷制难度提升、内应力过大，或是旋绕比过大导致弹簧工作时易出现失稳侧弯。节距的选择同样关键，节距过大易导致并圈前的有效行程不足，节距过小则会让弹簧刚度超出设计需求，无法满足缓冲或复位的行程要求，两端的支撑圈通常需要做并紧磨平处理，保证弹簧承压时端面贴合平整，受力均匀传递，避免局部应力集中导致的早期断裂。实际应用中，这类弹簧常搭配导杆或导套使用，尤其是长径比偏大的压缩弹簧，无导向结构时受压极易发生侧向弯曲，引发弹力失效甚至结构卡滞；表面处理则根据使用环境选择，普通室内工况做发黑防锈即可，潮湿或腐蚀环境则需要采用镀锌、镀镍甚至不锈钢材质加工，保证使用寿命满足设备维保周期要求。建模过程中要重点还原螺旋升角、钢丝截面的圆滑过渡，以及两端支撑圈的并紧磨平结构，不能简单用等节距螺旋线直接扫掠成型，否则会忽略支撑圈的实际结构，导致后续做装配干涉检查、力学仿真时出现结果偏差，无法给实际加工选型提供准确的参考依据。
