商用立式双槽多功能油炸设备结构设计

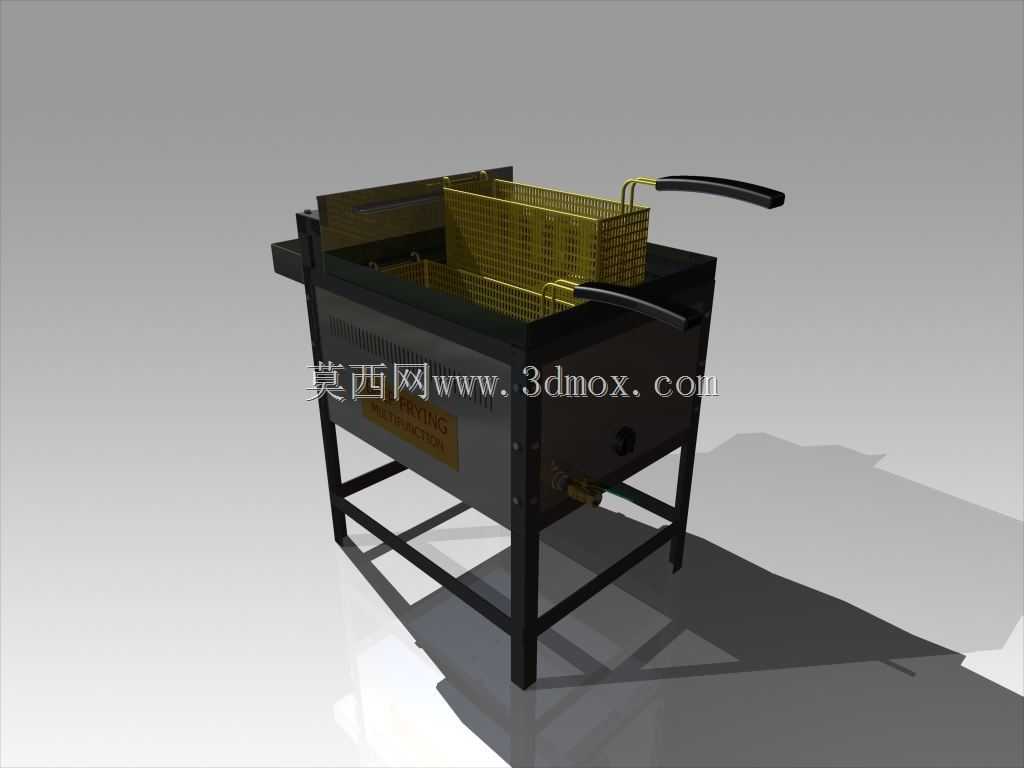

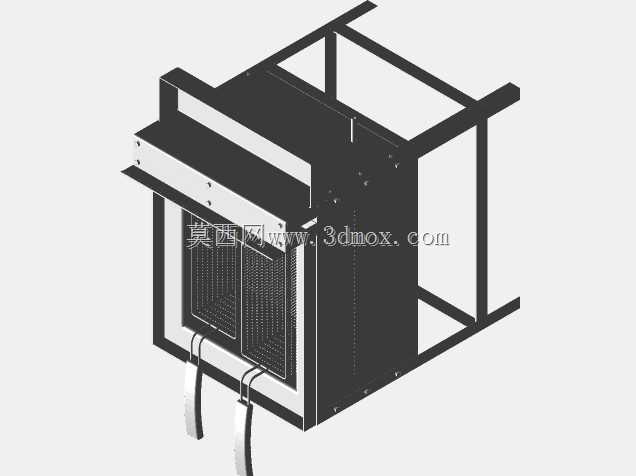

这款立式油炸设备主要面向餐饮门店、小型食品加工点位的油炸类食品制作场景，可覆盖炸鸡、炸串、薯条、面制品等多类食材的油炸加工需求，适配街边小吃档口、连锁快餐后厨、小型食品作坊等不同使用环境。设备采用立式落地支架结构，整体框架采用方管焊接成型，底部预留足够的地面支撑间距，安装时无需额外预埋固定结构，仅需放置在平整硬化地面即可稳定使用，设备整体占地宽度控制在0.8米以内，进深不超过0.6米，高度约1.1米，适配多数餐饮后厨的操作台面高度与通道预留尺寸，不会占用过多操作空间。

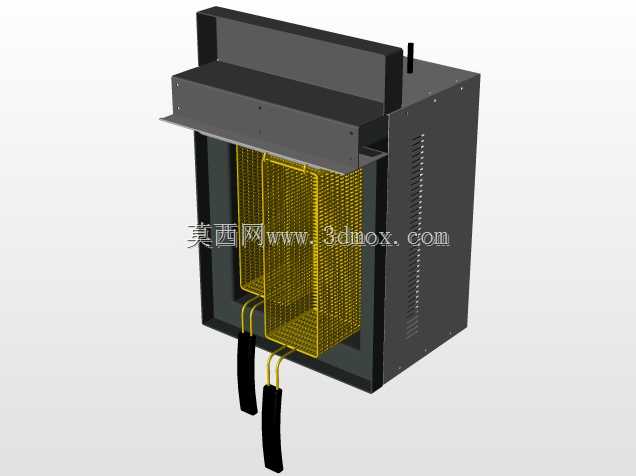

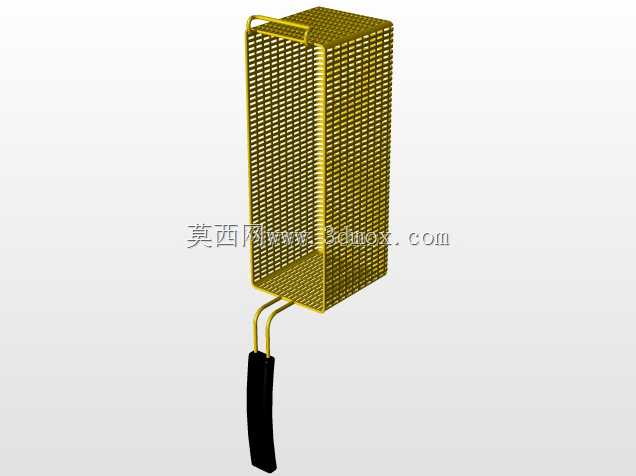

设备设置双槽独立炸篮结构，每个炸篮配备隔热防烫手柄，炸篮采用冲孔网板制作，网孔孔径经过优化，既可以保证炸制过程中热油充分循环接触食材，又能避免细小食材碎屑漏入油槽，减少油渣沉积带来的油品劣化问题。双槽结构支持同时加工不同品类食材，避免不同食材串味，也可单槽独立使用，灵活适配不同时段的出餐量需求，降低非高峰时段的空耗。油槽主体采用加厚板材焊接成型，边角做圆弧过渡处理，无清洁死角，便于日常使用后清理油渣与残留油污，槽体底部设置排油接口，可直接对接容器排放废油，无需人工抬升槽体倒油，降低操作强度。

设计过程中优先考虑操作安全性与实用性，炸篮手柄采用隔热材质包覆，长时间操作也不会出现烫手问题，槽体上方设置挡油边结构，减少炸制过程中热油溅出的风险，支架底部预留的空间可放置接油容器或者储料筐，充分利用设备下部空间。设备的结构建模过程中，对焊接节点、板材折弯公差、炸篮与槽体的配合间隙都做了精准匹配，炸篮提起后可挂在槽体边沿的沥油位，无需额外放置沥油架，沥下的油直接回流到油槽内，减少台面油污。从结构设计角度看，这款设备没有冗余的复杂结构，所有部件都围绕油炸加工的实际操作流程设置，既保证了结构强度，又控制了整体制造成本，同时兼顾日常使用的维护便利性，适合中小规模餐饮经营场景的高频次使用需求，设备的安装边界预留了后侧与侧面的散热空间，放置时距离墙面预留10厘米以上间隙即可满足散热要求，无需额外加装复杂的配套辅件。
