小型手动液压精灵升降叉车结构设计

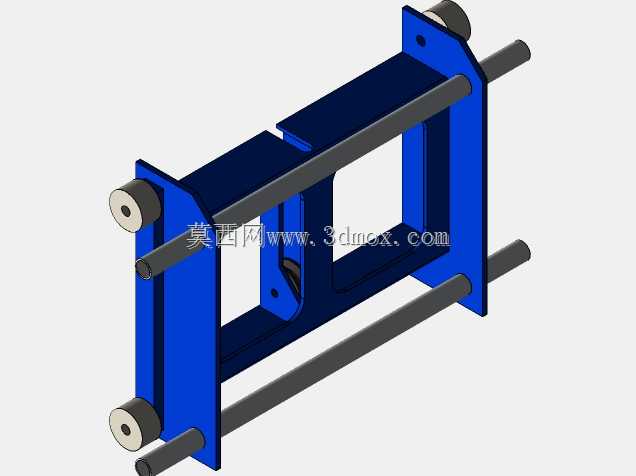

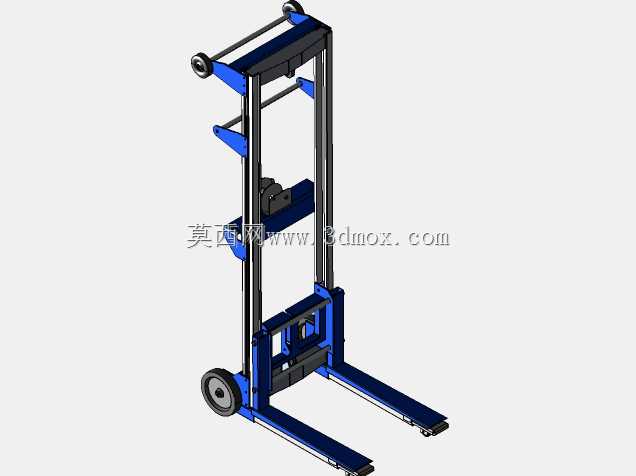

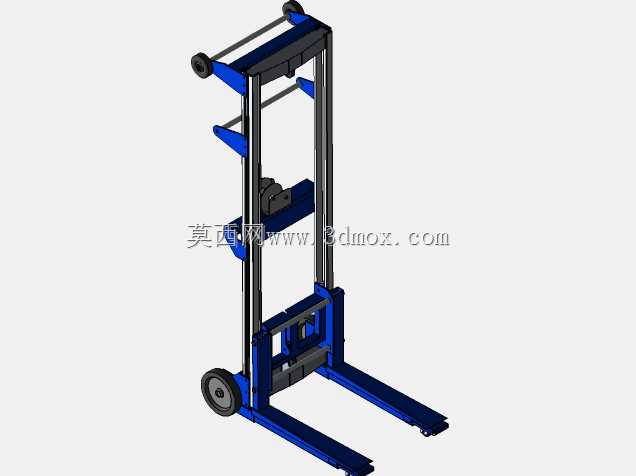

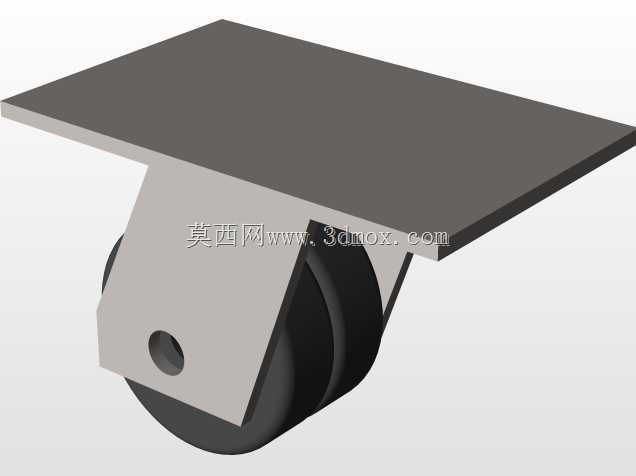

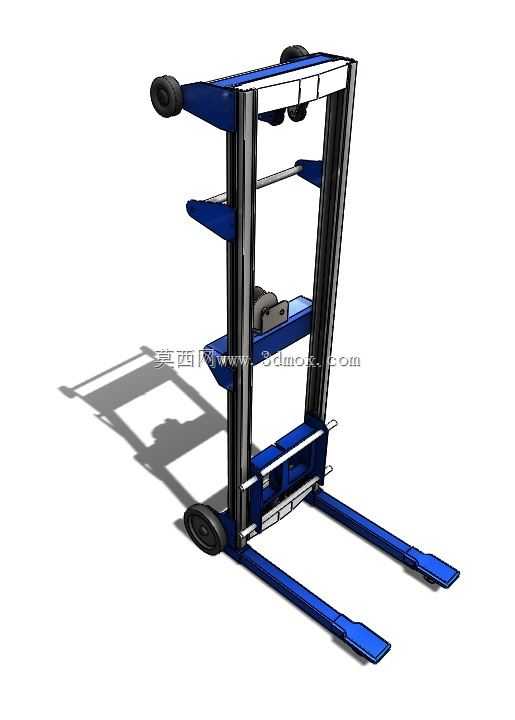

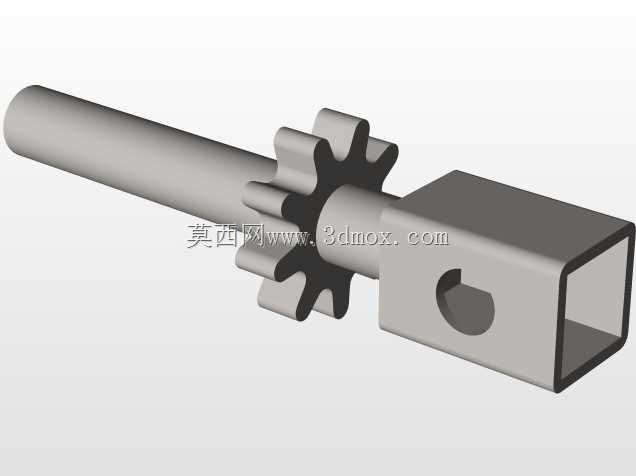

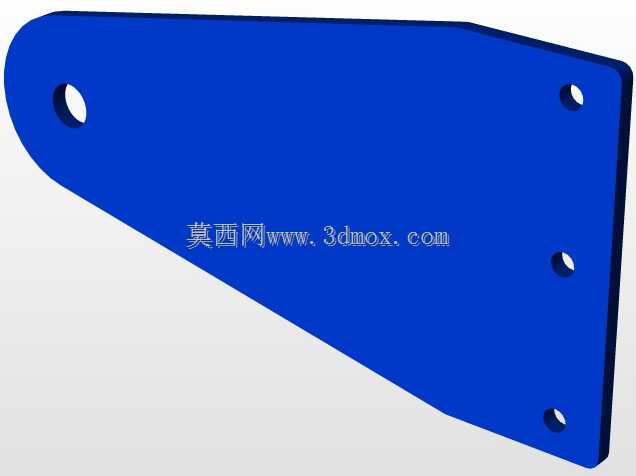

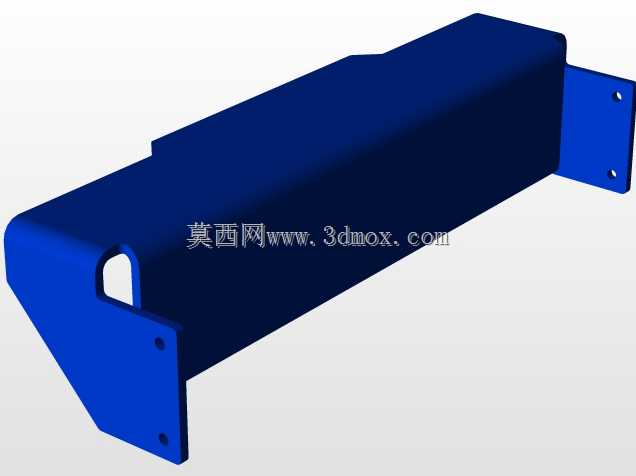

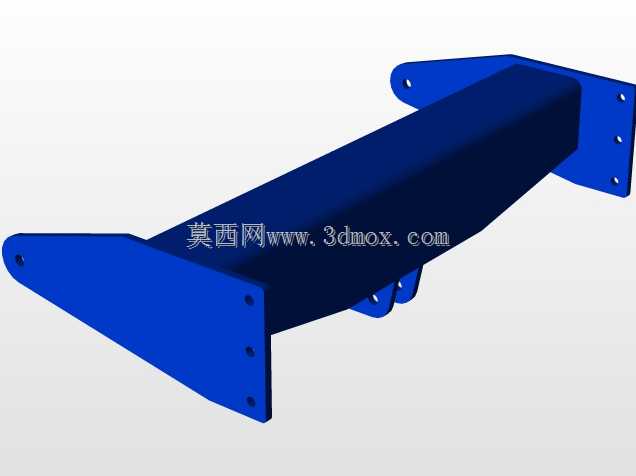

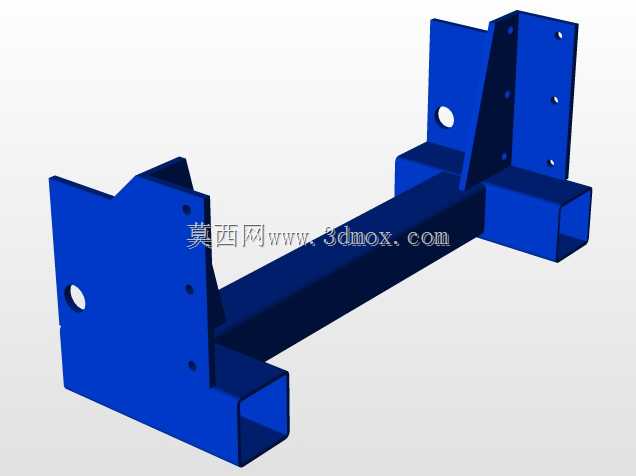

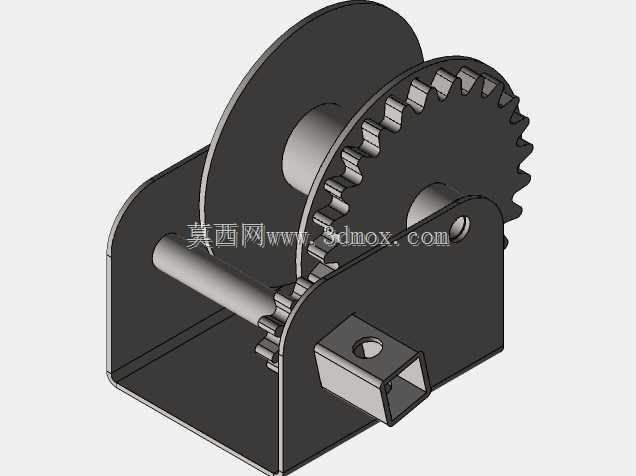

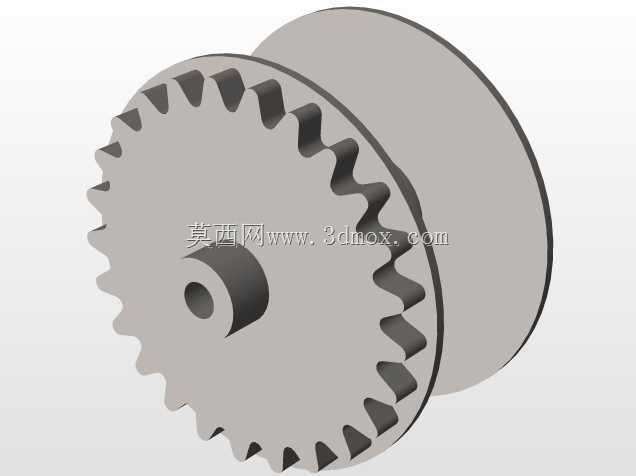

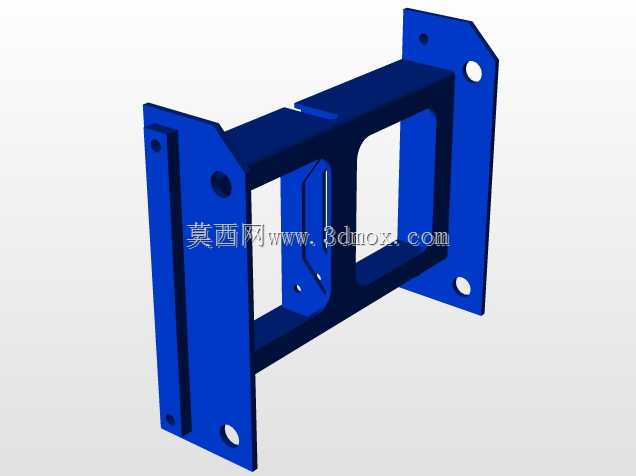

这款轻型手动升降搬运设备，主要面向小吨位、短距离的物料转运场景，常见于小型仓储、门店备货、轻型生产线工位物料配送、汽修门店配件转运等空间受限的作业区域，相比常规手动液压搬运车，它额外具备垂直举升功能，可将托盘货物抬升至合适的作业高度，减少作业人员反复弯腰搬取货物的劳动强度，也可适配不同高度的工位接料需求，无需额外搭配固定升降台使用。从结构设计来看，整体采用门式双立柱导轨框架作为承载主体，立柱采用冷弯型钢拼接成型，兼顾结构刚性与设备自重控制，底部的叉臂采用整体冲压成型的槽钢结构，叉臂间距适配常规欧标、国标轻型托盘的进叉口尺寸，叉臂前端做了倒角导向处理，方便作业时快速对准托盘进叉位，无需反复调整对位。设备的行走轮采用前小后大的布局，前部叉臂端采用低高度的尼龙承重轮，可适配低进叉高度的托盘，后部转向轮采用带轴承的橡胶万向轮，转向阻力小，在平整的环氧地坪、水泥地面上推行时不会产生明显压痕，转向轮旁集成了液压升降的脚踏操作机构与卸荷手柄，作业人员脚踩踏板即可驱动液压油缸带动叉臂沿立柱导轨平稳上升，捏下卸荷手柄即可控制叉臂平稳下降，下降速度可通过手柄捏合力度控制，避免货物快速下坠产生冲击。设计过程中重点考量了安装边界与作业空间适配，设备整体宽度控制在窄通道作业允许范围内，可在宽度1.2米以上的通道内完成转向、对位作业，立柱的最大举升高度适配常规工位作业高度，不会因为举升过高导致设备重心失稳，设备空载时可通过后部的辅助轮实现直立收纳，减少闲置时的占地面积，收纳状态下可贴靠墙面放置，不会占用通道通行空间。结构上的受力节点都做了加强筋焊接处理，导轨与滑块的配合间隙做了合理公差设计，既保证升降过程无卡滞，也避免间隙过大导致叉臂举升时出现晃动，液压油缸的安装位置做了隐藏式设计，避免日常作业中杂物磕碰油缸活塞杆导致密封件损坏，所有外露的金属结构件都做了喷塑处理，可适应仓储环境下的防潮防锈需求，设备的整体重心经过配平计算，在额定载重举升到最高位置时，整机依然保持足够的抗倾覆稳定性，无需额外加装支撑腿即可完成作业，进一步缩小了作业所需的空间范围。
