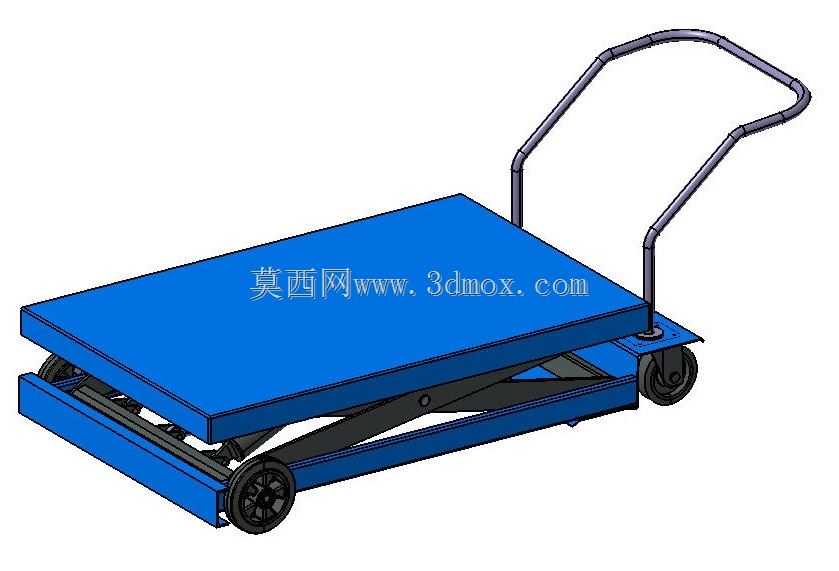

手动移动式剪叉液压升降作业平台结构

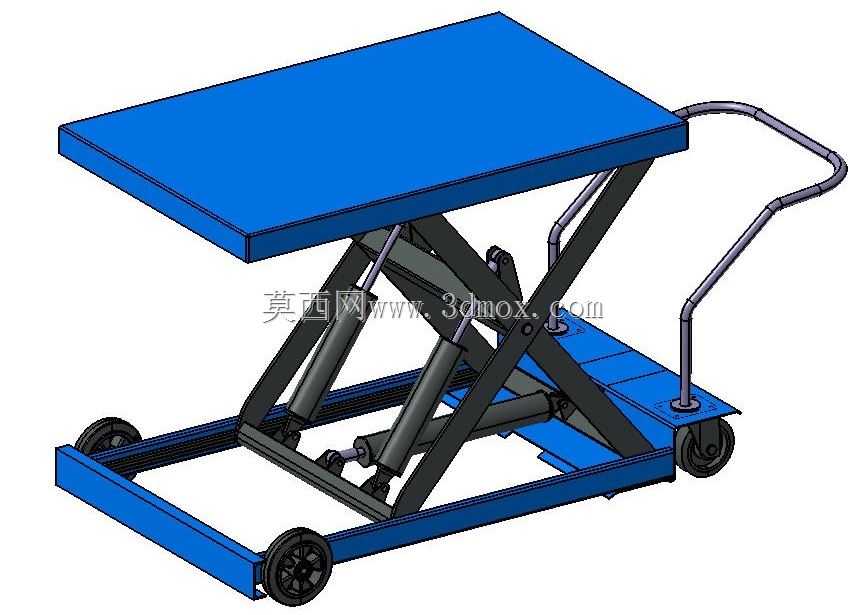

这款手动移动式剪叉升降平台，在车间内的工位物料转运、轻型设备举升安装场景中适配性极强，日常生产里经常遇到不同工位间模具、工装夹具的高度差转运需求，固定升降台无法覆盖分散作业点，这类带脚轮的手动推拉款刚好填补了小范围灵活举升的需求空白。从结构设计来看，剪叉臂采用对称交叉布置的铰接形式，两组剪叉臂的中间铰接点做了耐磨衬套预留位，下部一端与底架铰接、另一端搭配滚轮嵌入底架的导向滑槽，上部一端与台面铰接、另一端同样通过滚轮嵌入台面底部导向槽，升降过程中剪叉臂的伸缩完全沿导向方向运动，避免侧向偏移卡滞。驱动部分采用双作用液压油缸布置在两组剪叉臂之间，油缸铰接点的位置经过力臂优化，在低位启动时能获得足够的举升力矩，避免启动阶段负载压力过大导致油缸卸压，手动泵的操作杆集成在推拉扶手位置，操作人员站在扶手侧即可完成压杆举升、卸压下降的操作，下降速度可通过卸压阀的开度控制，避免重物快速下落带来的冲击。底架部分采用矩形钢管焊接成型，三个脚轮中两个为定向轮布置在前端、一个为带刹车的万向轮布置在扶手侧，移动时转向灵活，作业时踩下刹车即可固定整机位置，避免举升过程中平台滑移。台面采用花纹钢板铺设，边缘做了折弯加强处理，防止放置的物料滑落，台面的尺寸设计兼顾了常见周转箱、小型工装的放置需求，同时不会因为台面过宽导致在车间狭窄通道通行受阻。安装边界方面，整机最低高度控制在较低范围，能适配常规的车间工位高度差，最大举升高度覆盖日常轻型作业的举升需求，底架的轮距设计保证了举升到最高位置时的整机稳定性，不会因为重心偏移发生侧翻。设计过程中还考虑了日常维护的便利性，液压泵站的位置预留了检修空间，铰接点的润滑注油嘴都布置在易操作的位置，脚轮的安装采用标准螺栓连接，磨损后可快速更换，扶手采用圆管弯折成型，焊接后做打磨处理，推拉时握持手感舒适，不会出现毛刺划手的问题。这类设备不需要外接电源，在没有供电的临时作业区域也能正常使用，相比固定式升降设备投入成本更低，灵活度更高，适合多工位小频次的举升作业场景，在五金加工、装配车间、仓储理货等场景都有很高的使用频率。
