立式双进气口压缩气缸壳体结构

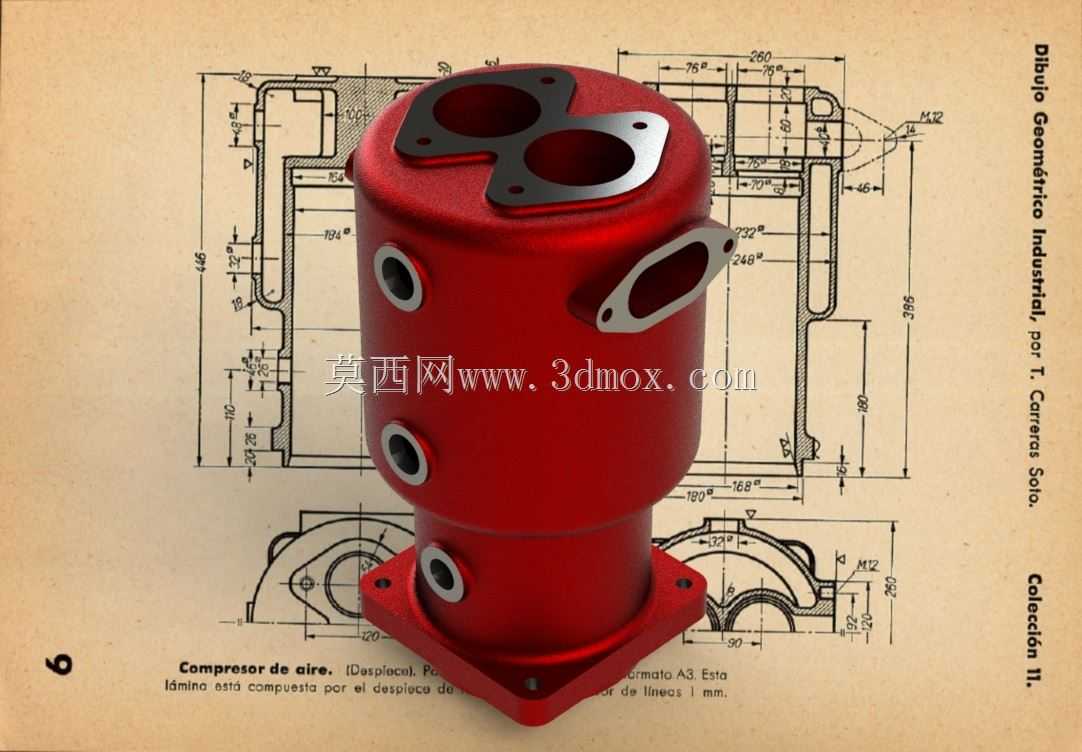

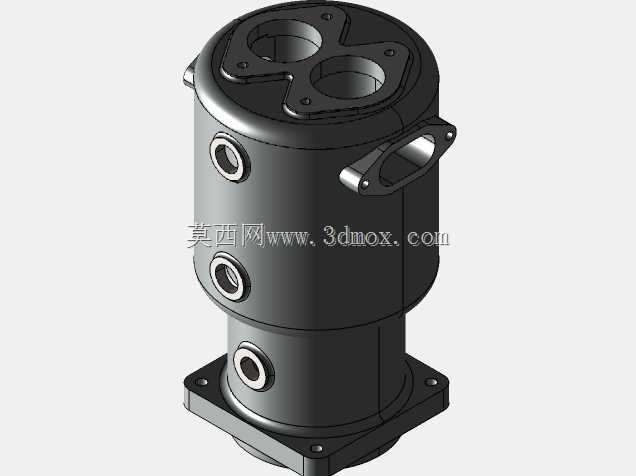

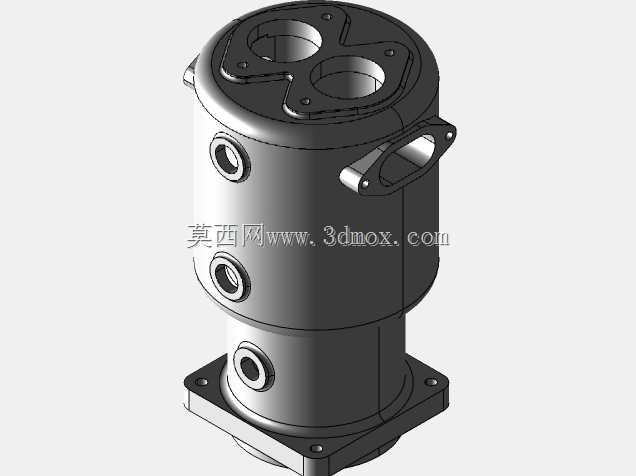

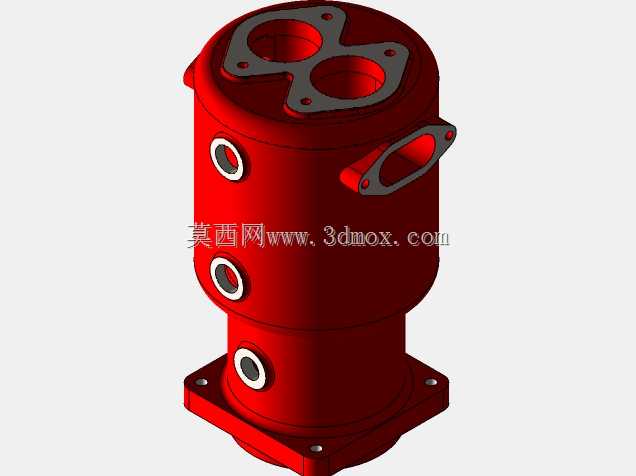

这款立式缸体结构主要应用在中小型往复式空气压缩机组中，作为压缩核心的承压腔体，承担着容纳活塞往复运动、完成气体吸入压缩排出全流程的核心功能，常见于小型汽修门店充气设备、工业生产线气动动力源、家装小型空压机配套场景。从结构设计来看，顶部采用双孔法兰式进气接口布局，两个进气孔通过一体化铣削的法兰面实现与进气阀组的密封连接，法兰面预留的螺栓孔位可直接匹配标准密封垫片与阀组安装，无需额外加工转接结构，能有效降低进气段的流阻损失，提升进气效率。缸体侧面分布多组不同通径的侧向接口，分别对应排气通路、压力检测接口、润滑油路通道以及吊装固定位，其中椭圆形侧接口为高压排气出口，接口处的一体化安装耳可直接对接排气消音器或输气管路，避免外接管路的振动应力直接作用在缸体壁面。底部采用方形安装法兰结构，法兰四角预留通孔，可通过螺栓直接固定在曲轴箱上端面，法兰面的加工精度可保证与曲轴箱之间的密封性能，防止润滑油泄漏与压缩气体窜入曲轴箱。设计过程中充分考虑了缸体的壁厚分布，承压段壁厚均匀过渡，在接口开孔位置做了局部加厚处理，避免应力集中导致的缸体开裂，同时缸体外壁的曲面过渡设计既兼顾了铸造工艺的拔模需求，也能在设备运行时辅助散热，降低连续工作状态下的缸体积热。从安装边界来看，缸体总高度适配单级压缩的活塞行程，底部法兰的安装孔位间距匹配通用小型空压机曲轴箱的安装标准，顶部进气法兰的孔位可适配市面上多数通用进气阀组，侧向接口的螺纹规格统一采用标准管螺纹，无需定制转接件即可完成整机装配。缸体内部的腔体加工精度可满足活塞环的密封配合要求，内壁粗糙度控制在适配活塞往复运动的区间，减少活塞环的磨损量，延长整机的维护周期。在实际选型应用中，这款缸体适配的排气压力区间覆盖常规工业气动场景的需求，可配套不同功率的电机组成完整压缩单元，既可以作为独立充气设备的核心部件，也可以集成到多机组并联的压缩站中作为单级压缩单元使用。
