空气压缩机曲柄滑块联动组件结构设计

项目分类:3D模型 发布时间:2021-06-26 ID:212278

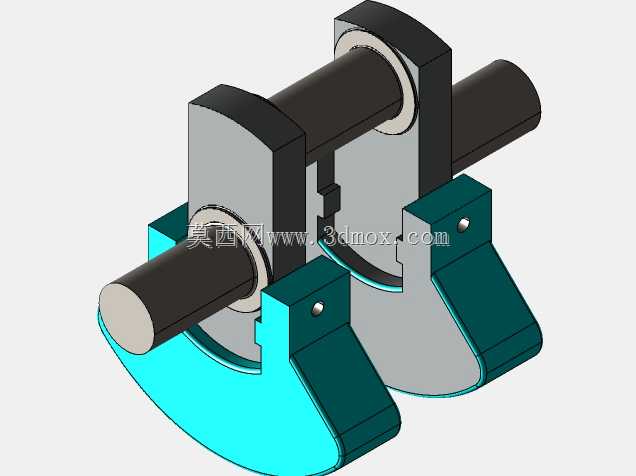

  • 空气压缩机曲柄滑块联动组件结构设计

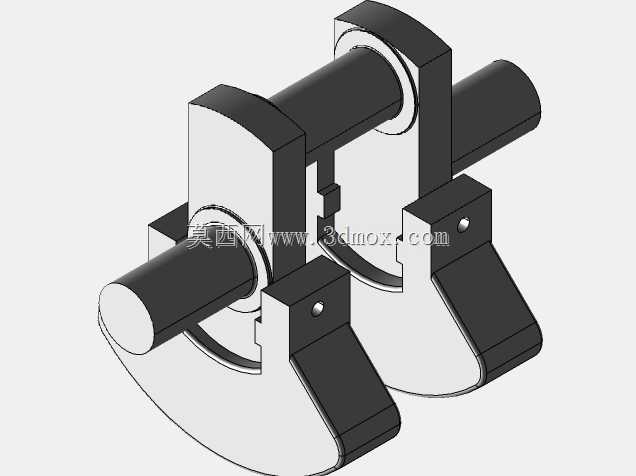

  • 空气压缩机曲柄滑块联动组件结构设计

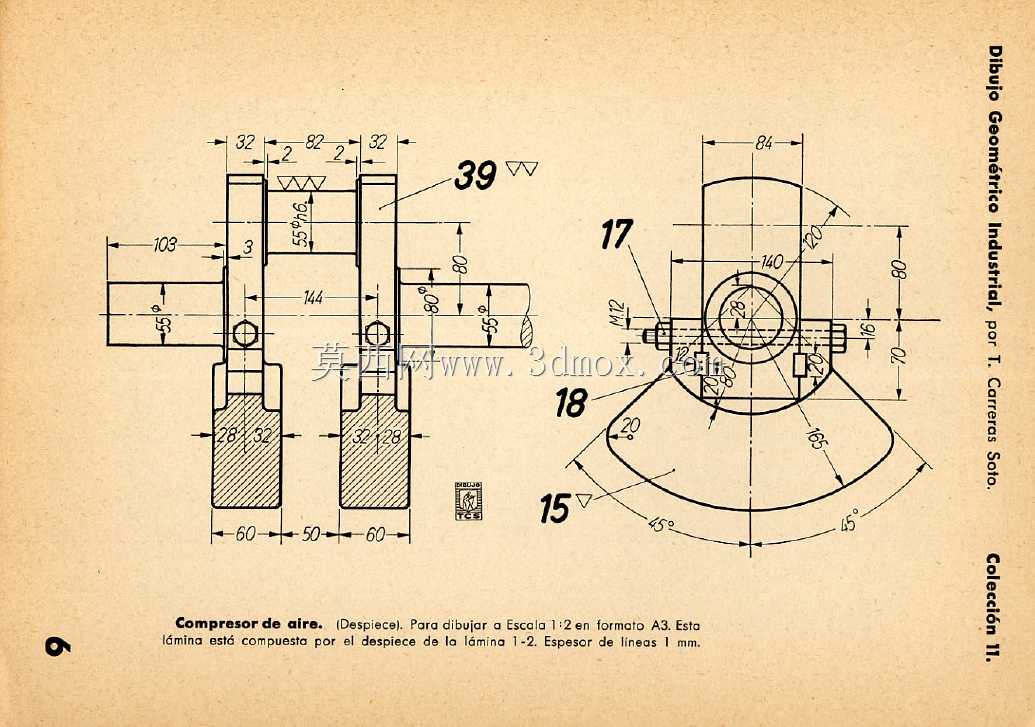

  • 空气压缩机曲柄滑块联动组件结构设计

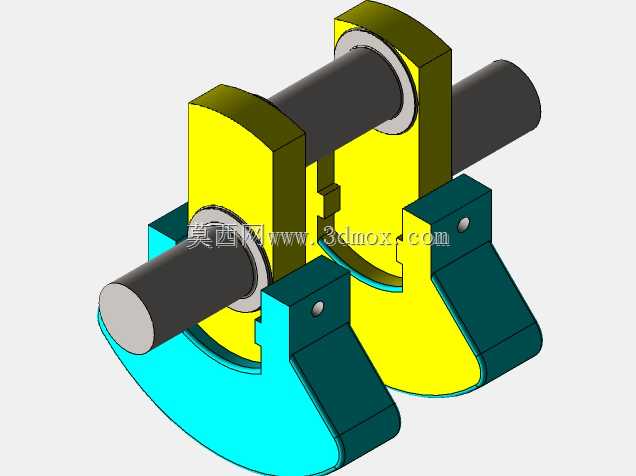

  • 空气压缩机曲柄滑块联动组件结构设计
  • 空气压缩机曲柄滑块联动组件结构设计

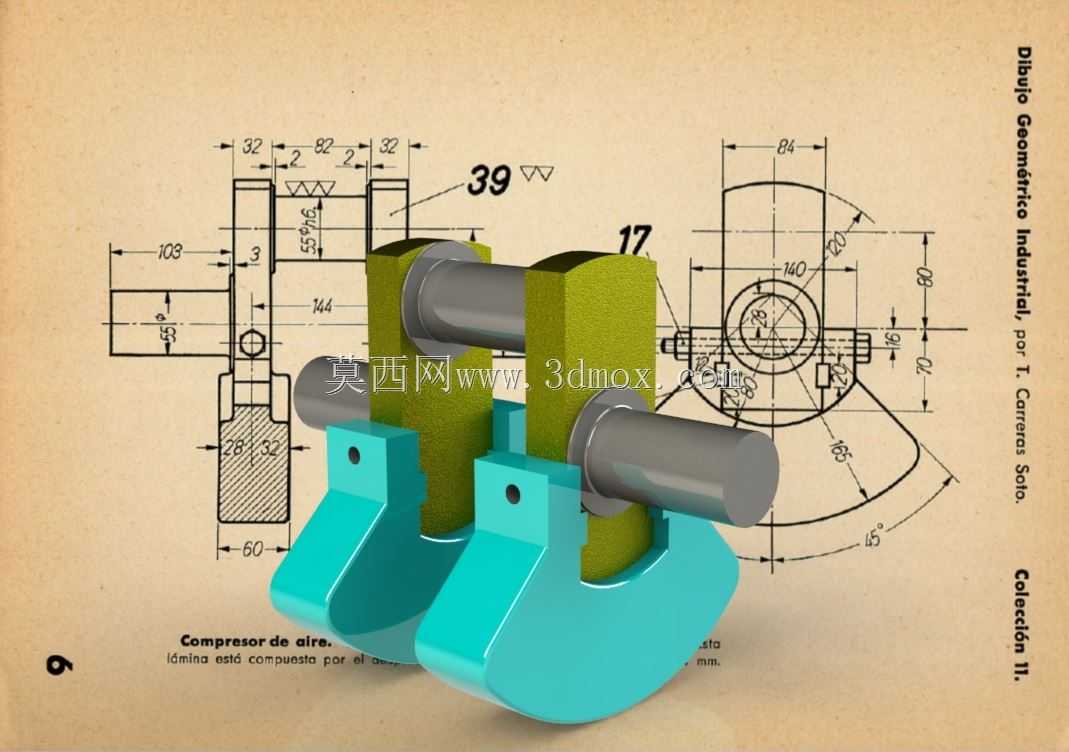

这套结构属于小型往复式空气压缩机的核心运动转换单元,日常在小型汽修门店的便携气泵、家装用便携喷漆气源、实验室小型供气设备里都能见到同原理的结构,主要作用是把曲轴端输入的旋转运动,转化为活塞端的往复直线运动,完成气缸内的吸气、压缩、排气全流程动作。从结构布局来看,组件采用双缸对称排布的设计思路,两侧的青蓝色支撑座直接承担转轴的径向载荷,中间的橄榄绿色连接块是曲柄销与活塞连杆的衔接载体,金属转轴贯穿两个支撑座的安装孔,两端预留的轴段可以直接安装带轮或者联轴器,对接驱动电机的输出端。做结构设计的时候,首先要卡准安装边界的尺寸,支撑座底部的安装孔中心距要匹配压缩机曲轴箱的预留安装位,转轴的直径公差要选过渡配合,既保证转动过程不会出现径向窜动,也避免过盈量太大导致装配时压装困难、后期维护拆解不便。支撑座与连接块之间预留的间隙要经过反复校核,既要保证运动过程中不会出现结构干涉,也要控制间隙量避免运动时产生额外的冲击噪音,连接块与转轴的配合面要做耐磨处理,长期往复运动下如果磨损量过大,会直接导致活塞行程偏差,压缩效率下降,甚至出现撞缸的故障。从实际工况出发,这套组件在运行时承受交变载荷,每次活塞压缩空气到达上止点时,连接块位置都会受到瞬时的反向冲击力,所以设计时特意把支撑座的受力根部做了圆弧过渡,避免应力集中导致长期运行后出现疲劳断裂。转轴的两端轴颈位置要预留油封安装位,防止曲轴箱内的润滑油顺着轴间隙渗漏到外部,支撑座上的小孔是润滑油道入口,运行时润滑油可以通过这个孔进入转轴配合面,形成油膜降低摩擦损耗。做三维建模的时候,要特别注意各运动部件的行程校核,转轴旋转一周时,连接块带动连杆的摆动角度不能超过连杆小头的允许摆角范围,否则会加速活塞销的磨损,缩短整机的维护周期。另外对称排布的双缸结构可以抵消一部分往复运动产生的惯性力,相比单缸结构运行时的振动更小,对安装基座的强度要求也更低,适合小型便携类的空压机产品使用。
