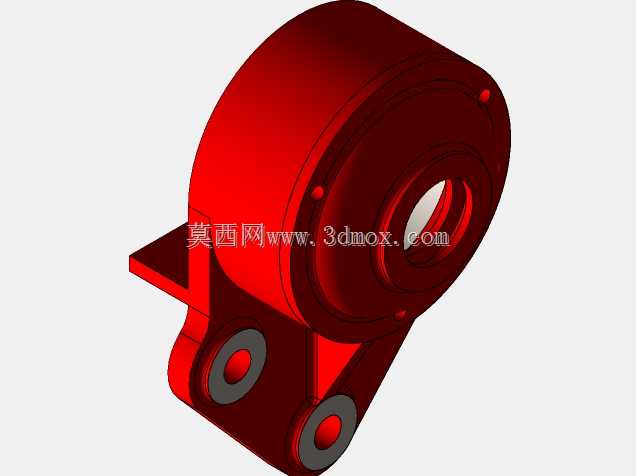

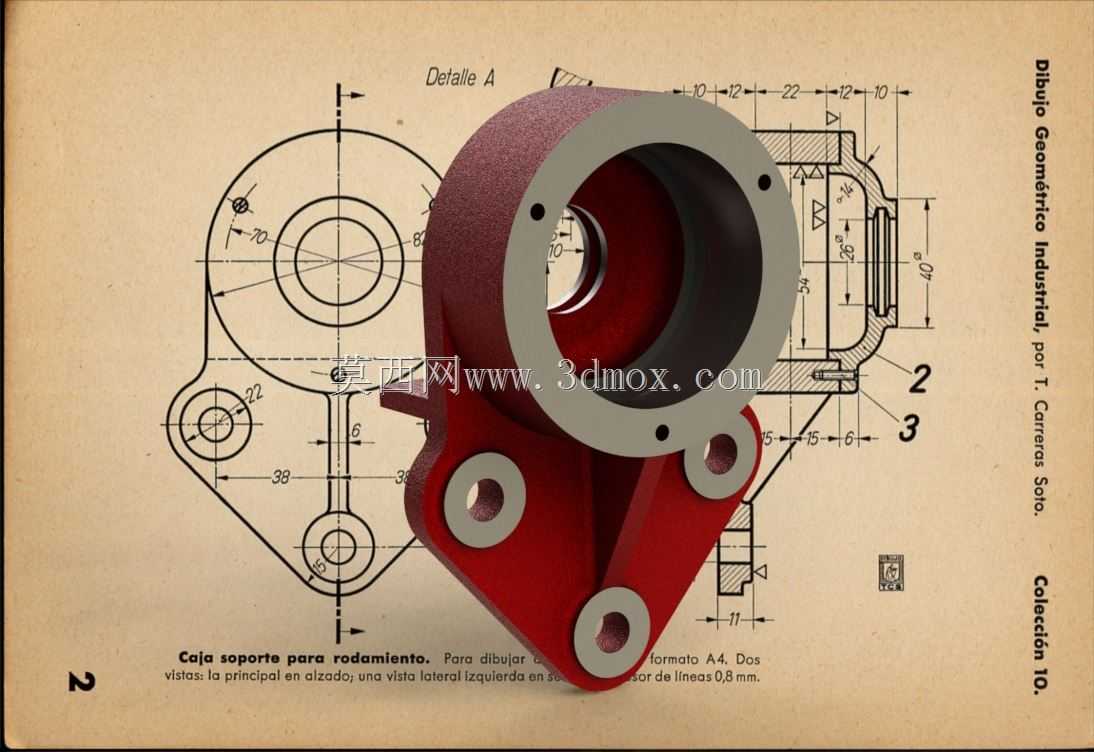

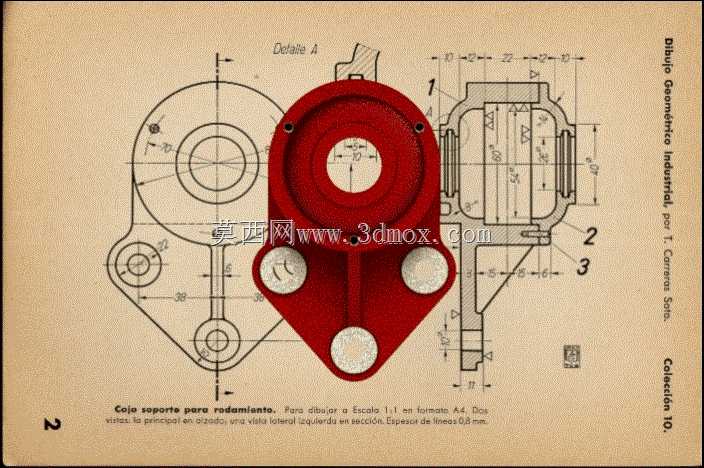

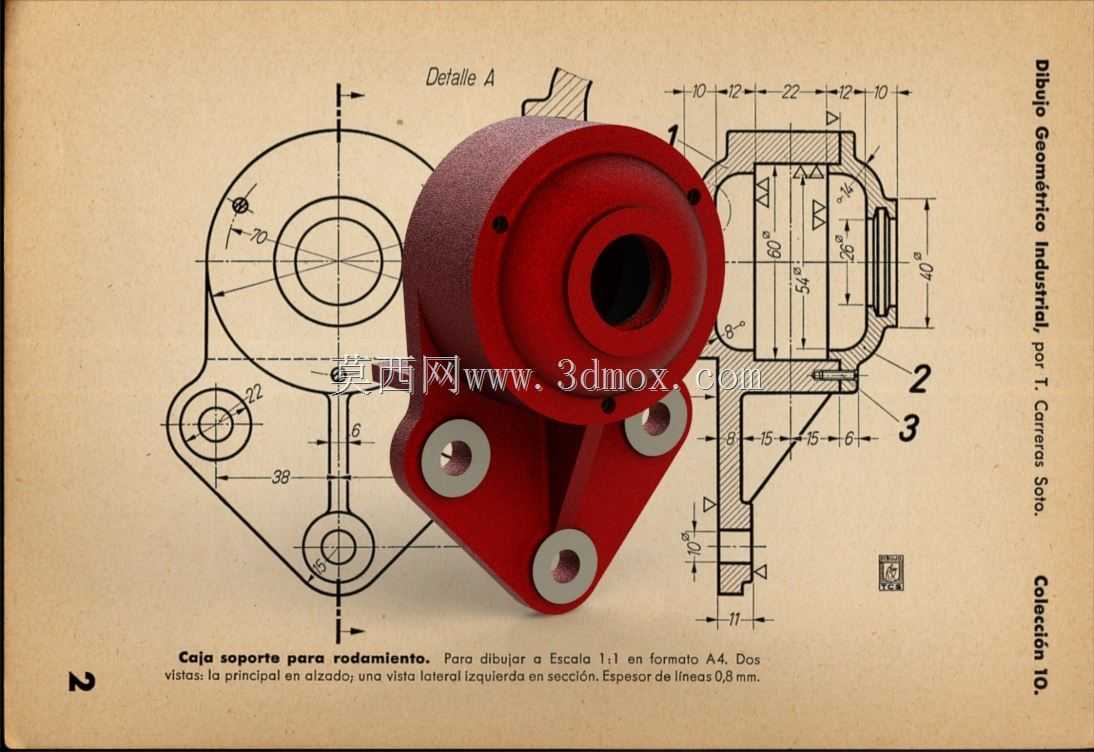

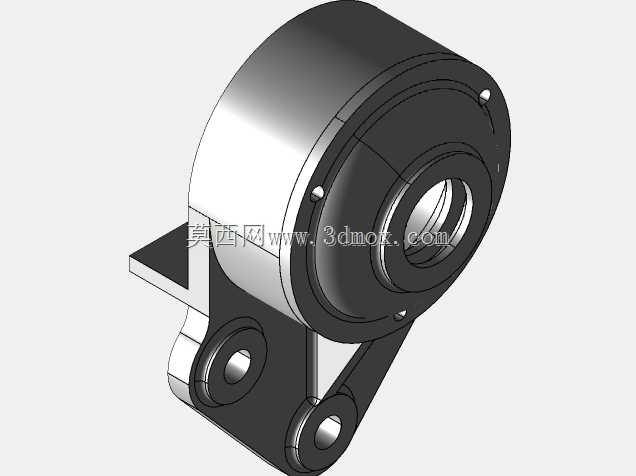

轴承座支撑壳体三维结构设计

项目分类:3D模型 发布时间:2021-06-26 ID:212309
  • 轴承座支撑壳体三维结构设计
  • 轴承座支撑壳体三维结构设计
  • 轴承座支撑壳体三维结构设计
  • 轴承座支撑壳体三维结构设计
  • 轴承座支撑壳体三维结构设计
  • 轴承座支撑壳体三维结构设计

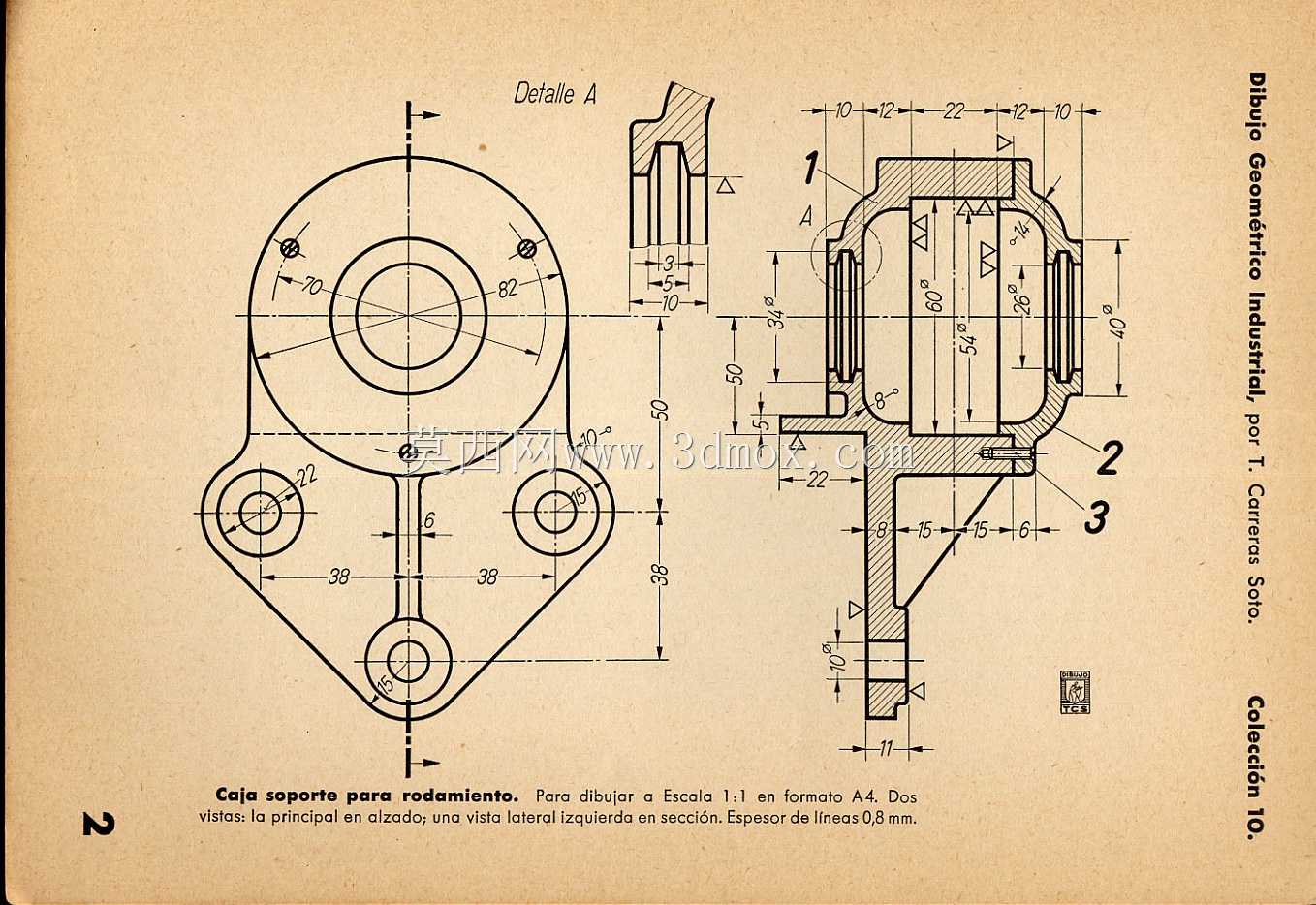

在工业传动系统的布局中,这类轴承支撑壳体是旋转轴系的核心承载部件,常见于输送机驱动端、减速机输入输出侧、机床主轴箱配套安装位,也会出现在农业机械、轻工设备的动力传递工位,承担着固定轴承外圈、抵消轴系运转径向与轴向载荷、隔绝外界粉尘切削液侵入轴承滚道的作用。从结构设计逻辑来看,该壳体采用分体式安装耳布局,三个呈三角分布的安装凸台预留了螺栓过孔,能在不拆解轴系的情况下完成壳体的拆装维护,中心的轴承安装孔严格按照轴承外圈的公差带设计,孔壁预留了润滑脂加注通道的对接位置,可在设备不停机的状态下完成轴承的定期润滑保养。壳体的剖面结构显示,内部设置了多层密封槽位,可适配毡圈密封、骨架油封等多种密封形式,应对不同工况下的防尘防漏需求,侧面的视孔位可用于观察轴承运转状态、检查润滑脂存量,无需拆解整个壳体就能完成日常巡检。从安装边界来看,该壳体的底部安装面做了铣平加工,平面度控制在安装所需的公差范围内,三个安装孔的孔位间距经过适配,可直接固定在常规型材机架或设备预埋安装板上,中心轴承孔的轴线与安装面的平行度经过校准,能避免轴系安装后出现偏载、轴承早期磨损的问题。壳体的壁厚设计兼顾了刚性与减重需求,承载区域做了局部加厚处理,非承载区域通过合理的壁厚过渡减少材料用量,铸造圆角的设置避免了应力集中,适配砂型铸造的工艺要求,后续机加工工序可直接以毛坯基准面定位,一次装夹完成轴承孔、安装面、密封槽的加工,有效控制加工精度与生产效率。在实际选型适配时,可根据配套轴承的外径尺寸、轴系的载荷大小调整安装孔的间距与壳体壁厚,也可根据现场安装空间调整安装耳的朝向,适配不同的设备布局需求,这类支撑壳体的结构通用性较强,经过少量尺寸修改就能适配不同规格的深沟球轴承、调心滚子轴承,覆盖从轻载输送设备到中载冶金辅具的多种应用场景。
