UPS模架与模盖注塑成型结构设计

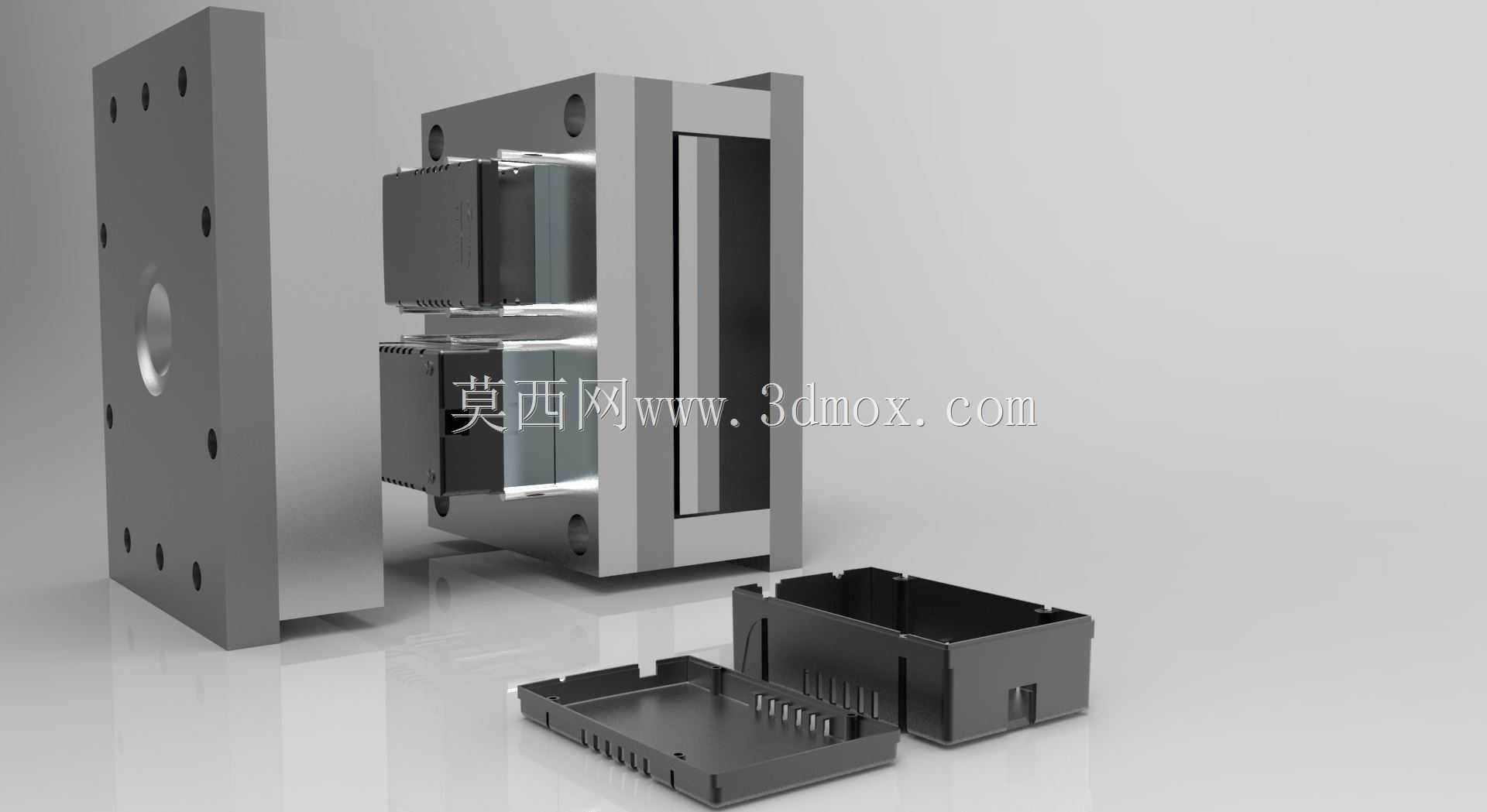

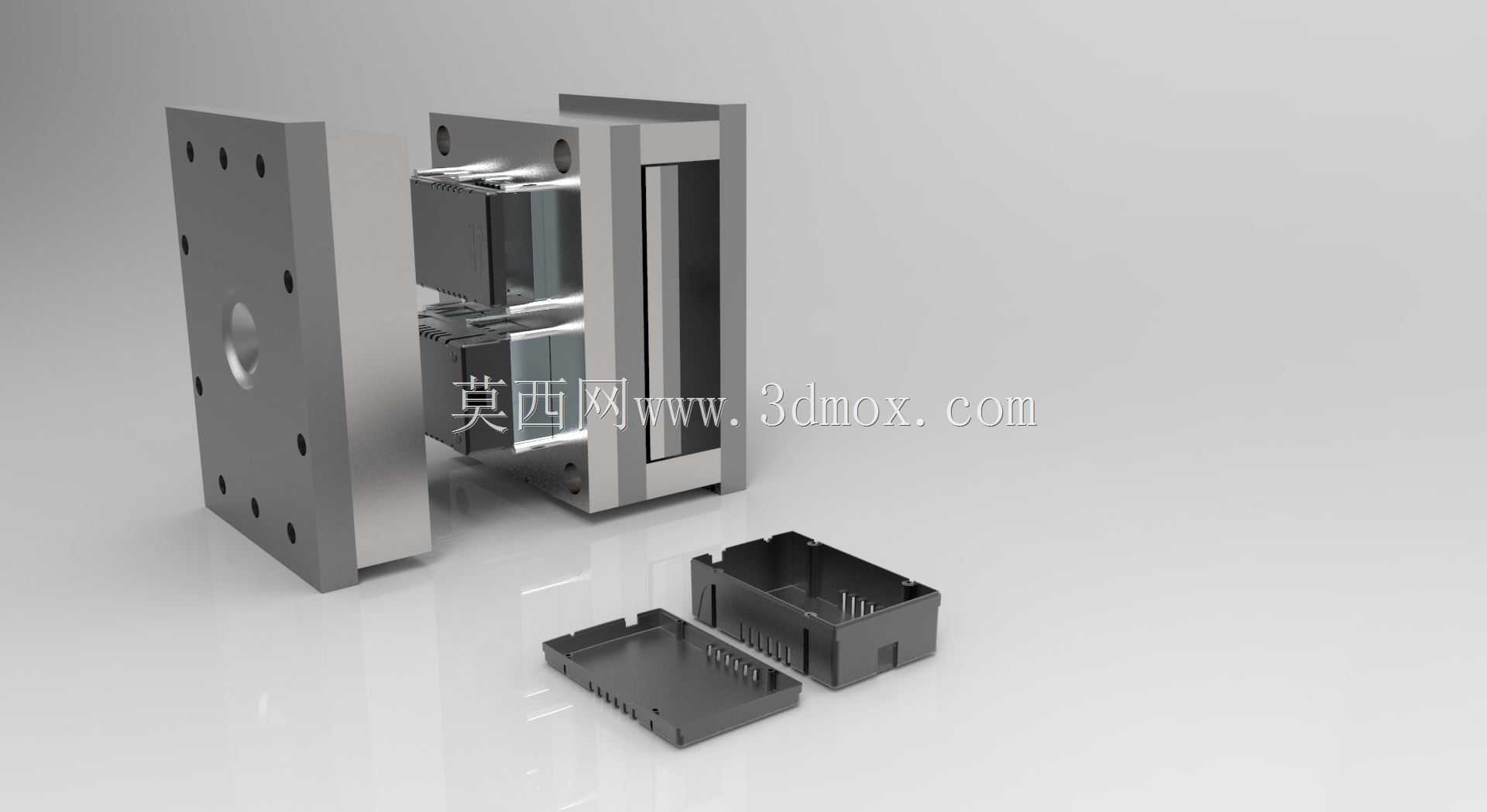

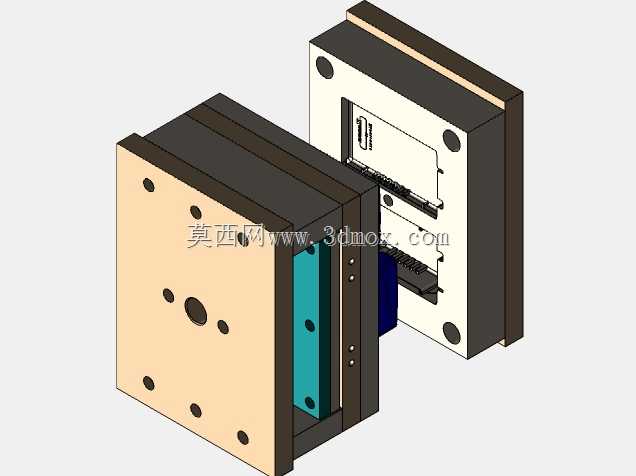

这套模架与模盖结构，主要面向UPS电源外壳类塑件的批量注塑生产场景，在中小型电子塑件注塑加工车间的卧式注塑机上适配使用，核心作用是完成UPS上下壳体类塑件的一次成型，避免多套模具拆分加工带来的拼接误差与装配公差累积。从实际生产适配角度看，这套模架采用标准两板模侧浇口进胶结构，定模侧预留的定位圈与浇口套安装位，适配市面多数120吨-180吨锁模力的卧式注塑机法兰对接尺寸，安装时无需额外加工转接法兰，能直接完成机台装夹，减少上机调试的准备时长。

设计过程中优先考虑了塑件的脱模顺畅性，动模侧的顶针排布完全贴合UPS模盖的内部筋位分布，避开了塑件表面的外观面区域，避免顶出痕迹残留在产品外露面影响外观质量；模架的导柱导套采用对称错位排布，防止合模时出现装反错位的问题，合模导向段的长度预留足够的导入行程，合模过程中先完成导向定位再进行型腔闭合，减少型腔碰擦损伤的概率。冷却水路的排布沿型腔轮廓均匀分布，进出水接头设置在模架的非操作侧，适配车间常规的冷却水塔供水回路，水路直径与间距经过匹配计算，能保证成型过程中型腔各区域温度均匀，减少塑件冷却不均导致的翘曲变形问题，尤其是UPS壳体类薄壁长条形塑件，均匀冷却能有效控制平面度公差在装配要求范围内。

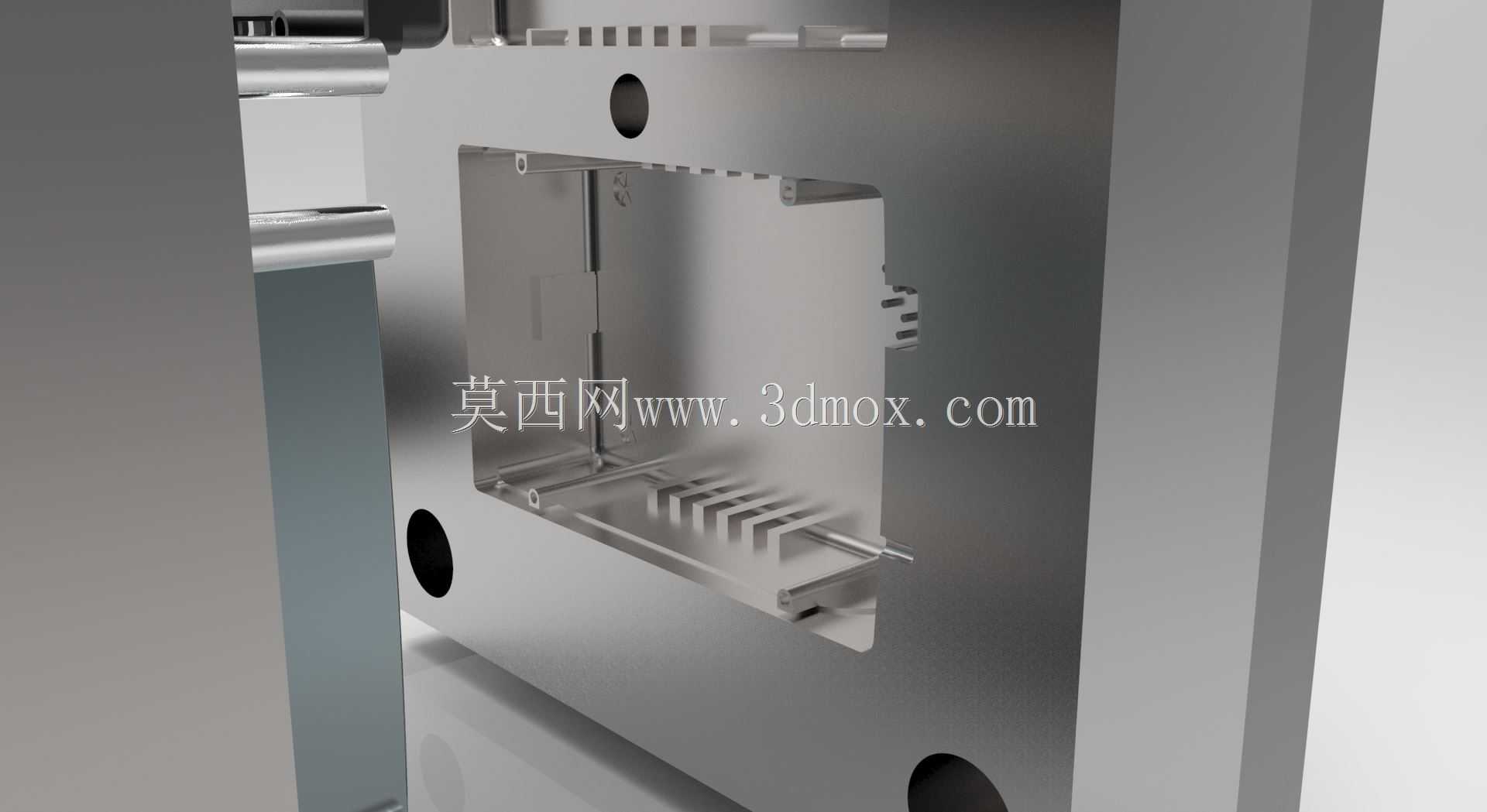

模架的整体安装边界尺寸适配对应吨位注塑机的拉杆间距，上下模的装夹槽位置与机台的压板块位置完全匹配，无需额外加工装夹位；型腔部分的镶件采用分体式设计，针对UPS壳体上的卡扣、安装柱等易磨损特征，单独制作镶件嵌入模架，后续生产中若出现特征磨损或修改，只需更换对应镶件即可，无需整体报废模架，大幅降低后期维护成本。排气槽开设在型腔的末端填充位置，深度控制在塑料溢边值以下，既能保证填充时型腔内的空气顺利排出，避免塑件出现烧焦、缺胶等缺陷，又不会产生飞边增加后续去毛刺的工作量。整套结构的顶出板行程预留足够的脱模距离，保证塑件成型后能完全脱离型芯，配合机械手取件时不会出现挂模问题，适配自动化注塑生产的节拍要求，减少人工取件的安全隐患与生产效率损耗。
