带镂空通风结构的钣金防护壳体

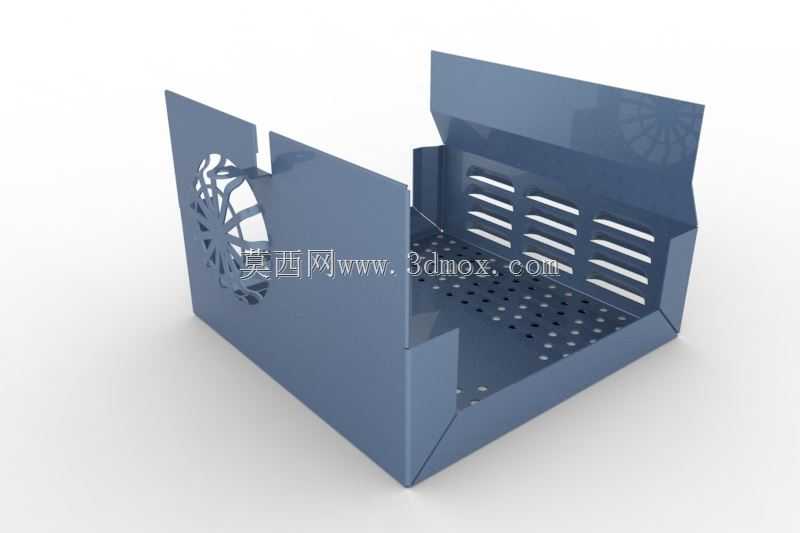

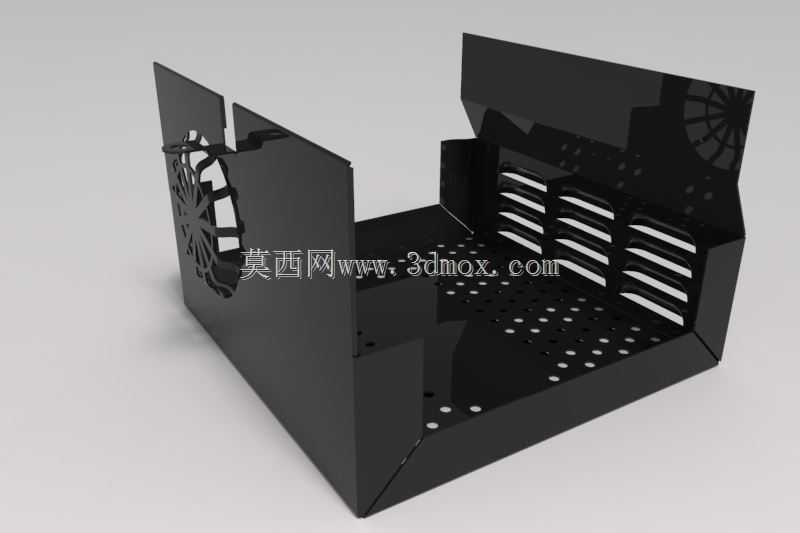

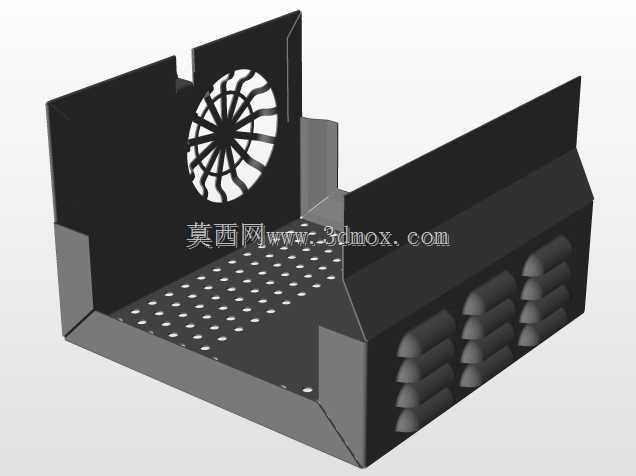

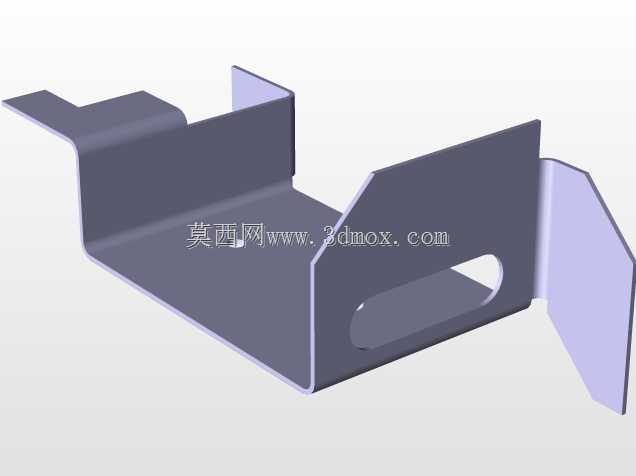

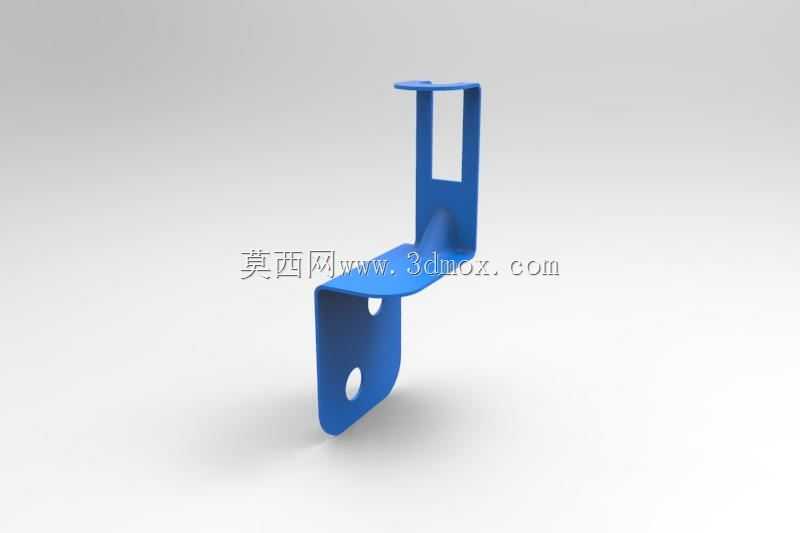

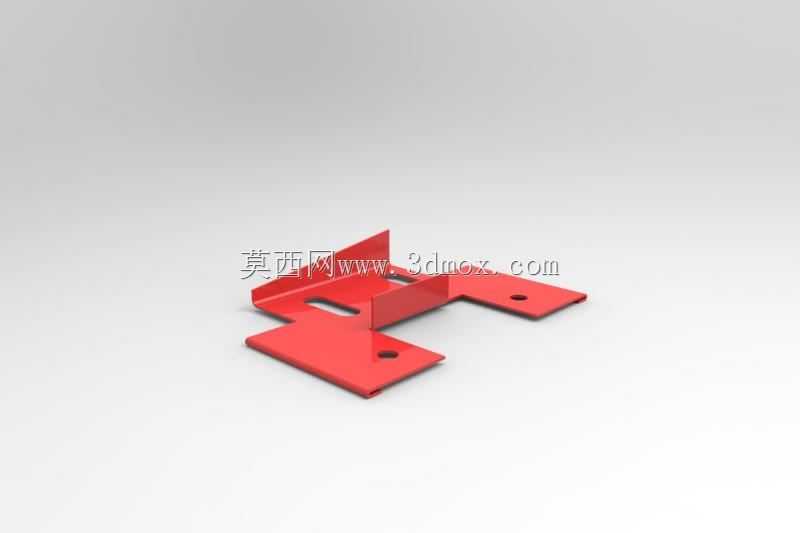

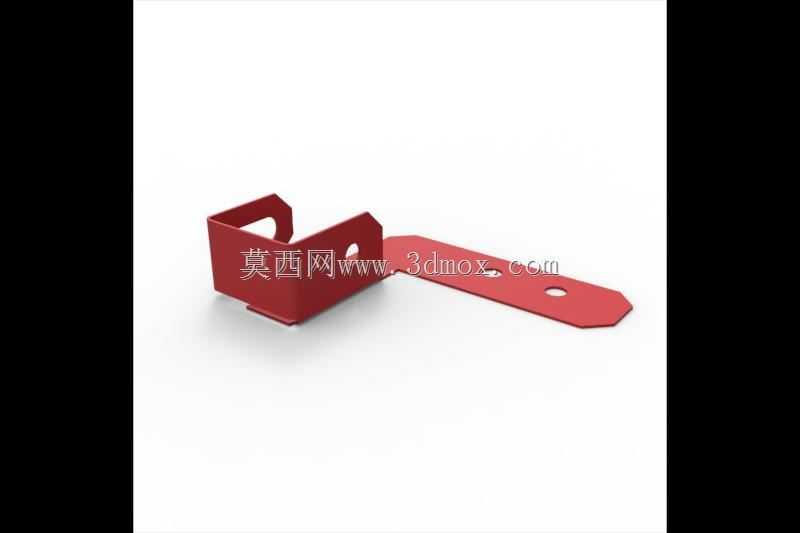

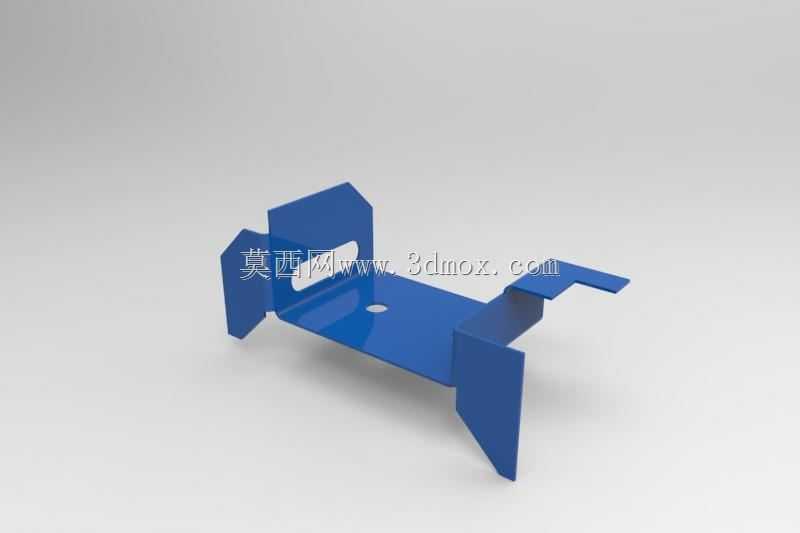

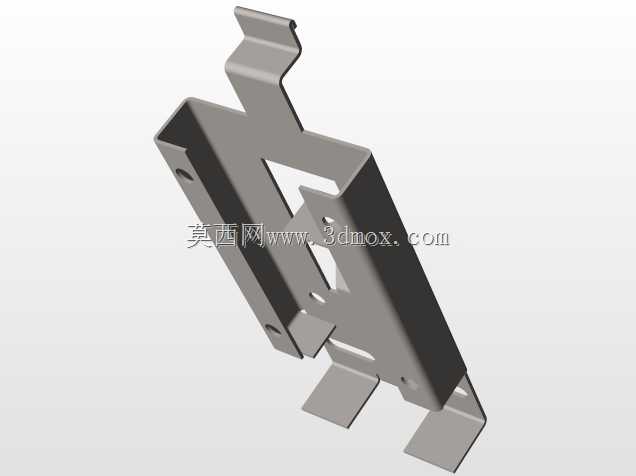

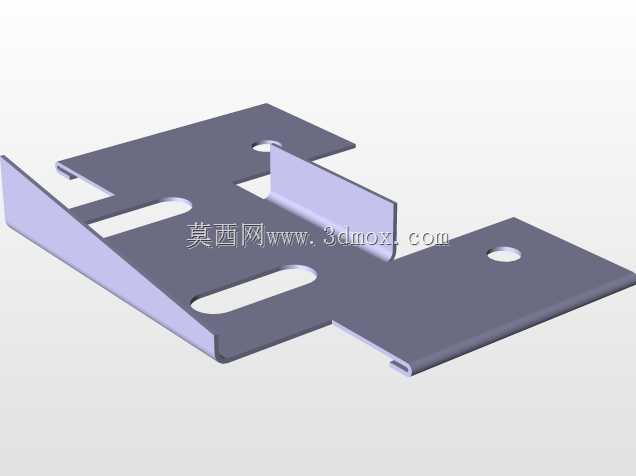

这款钣金壳体主要面向工业电控、小型设备内置模块的防护场景，日常多作为工控板卡、小型功率模块的外置防护结构使用，安装时可通过侧边预留的折边孔位配合螺丝完成与设备机架的固定，整体安装边界适配常规1U-2U规格的设备内置仓位，折边处做了45度拼角处理，拼接后无突出毛刺，不会对安装人员造成划伤，也不会干涉周边其他元器件的排布。从结构设计来看，壳体底部采用满布小圆孔的冲孔设计，这类排布一方面可以承接内置模块的少量凝露、积尘，让杂物直接从孔位掉落避免在壳体内堆积，另一方面也能形成底部进风的风道，配合侧面的长条形通风栅格，让内置模块工作时产生的热量可以顺着栅格快速排出，避免局部积热导致元器件寿命衰减。侧面的轮状镂空结构并非单纯的装饰设计，该位置对应内置模块的接线端口区域，镂空的辐条间隙可以让不同线径的线缆顺利穿出，同时辐条本身可以对线缆形成一定的梳理限位，避免线缆拉扯时直接作用在端口焊盘上导致开焊脱落，镂空区域的边缘做了向内的翻边处理，翻边高度1.2mm，既可以提升该区域的结构强度，避免镂空处受力变形，也能消除冲孔后的锐边，防止穿线时割破线缆绝缘层。壳体的折弯工艺采用常规钣金折弯系数计算，所有折弯内角均做R0.5的圆角处理，避免折弯处出现应力集中导致开裂，拼接位置采用点焊固定后打磨平整，整体外表面无突出焊点，后续做喷塑处理时可以获得均匀的表面质感。在实际选型适配时，需要注意壳体内部的净空尺寸，底部冲孔区域的上方需要预留至少5mm的间隙，避免元器件引脚直接触碰孔位造成短路，侧面通风栅格的位置需要对应内置模块的发热区域，若发热元件位置偏移，可在建模时直接调整栅格的排布位置，无需改动整体折弯结构，该壳体的建模逻辑采用参数化草图驱动，修改外形尺寸时仅需调整草图的长宽参数即可自动更新所有折弯、冲孔特征，大幅提升同系列不同规格壳体的设计效率。
