数控铣床用可转位带刀片槽铣刀结构

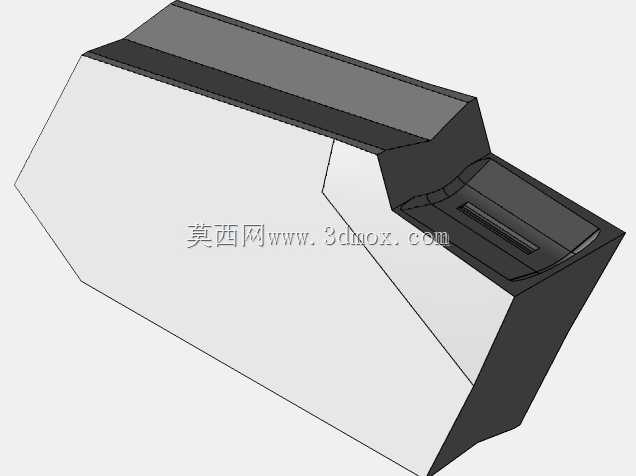

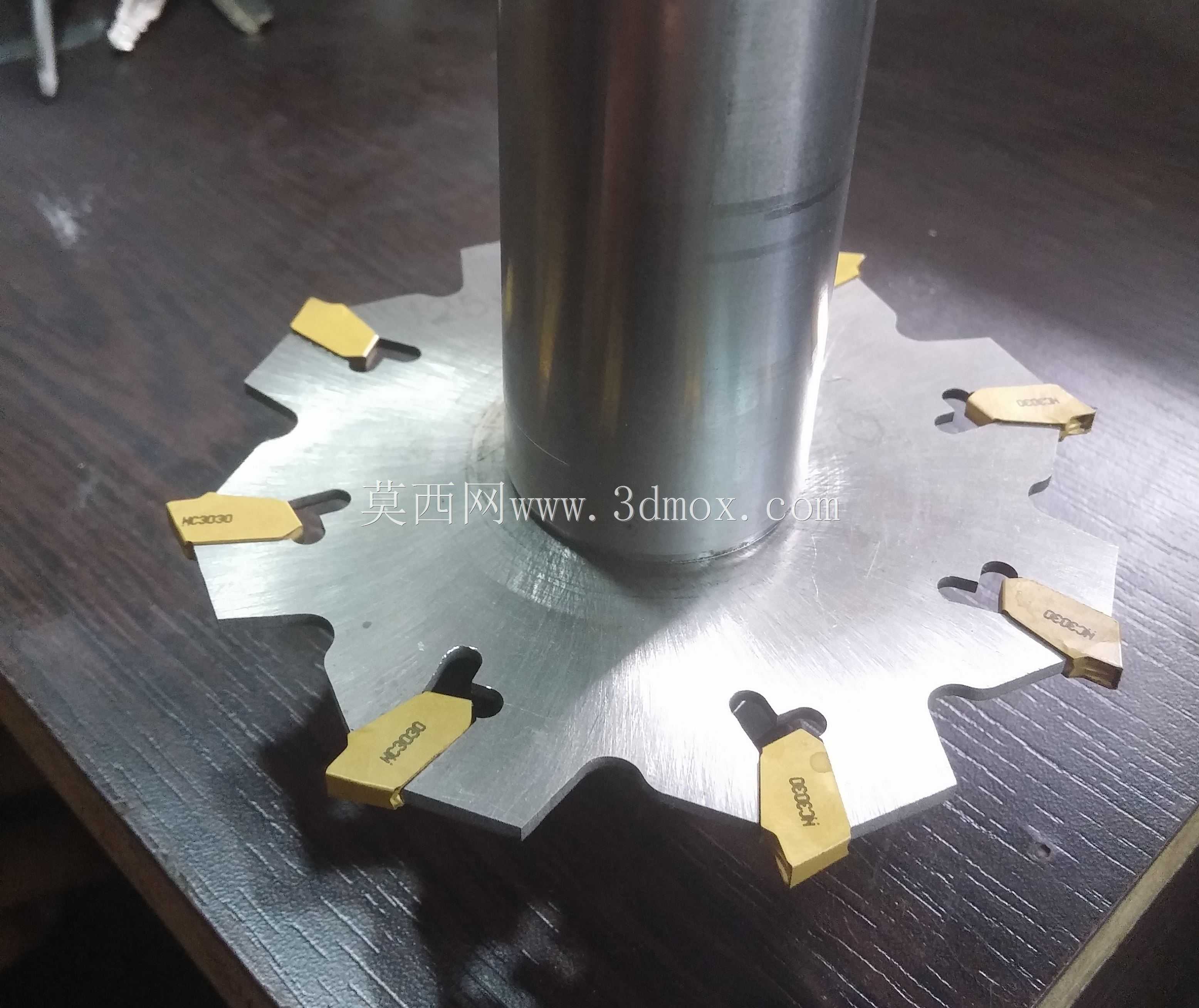

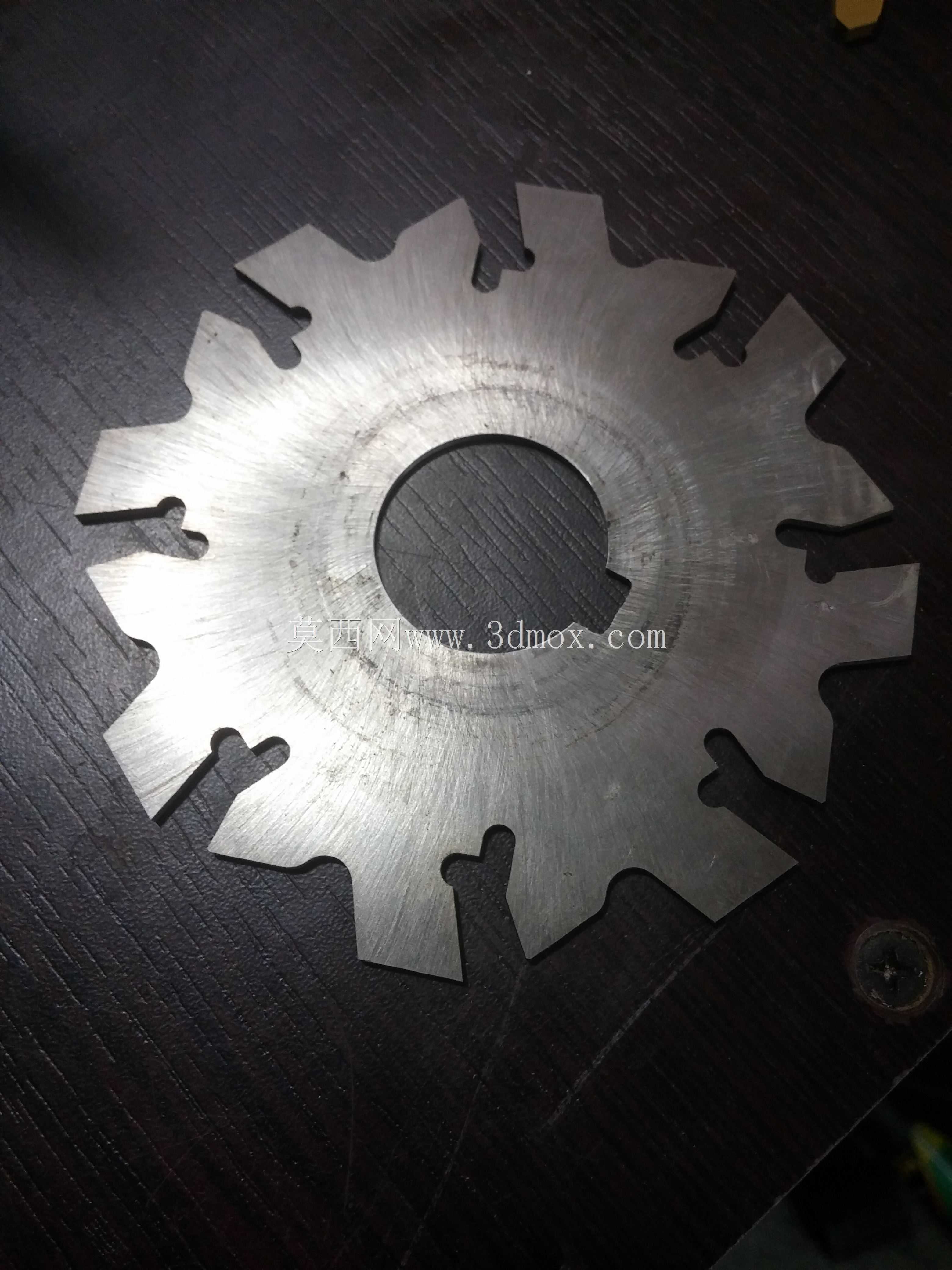

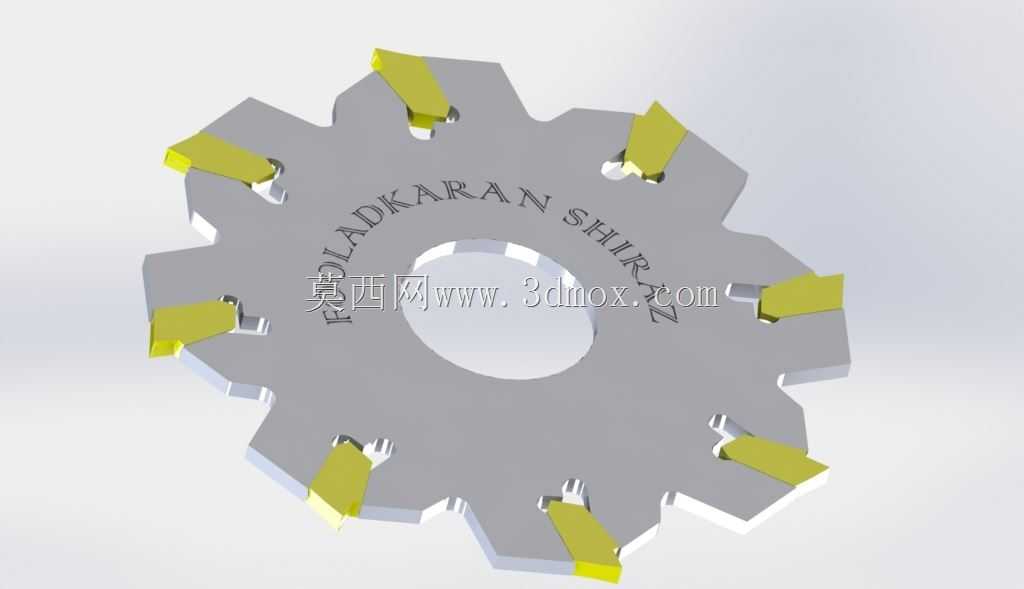

这款带刀片的槽铣刀，主要适配数控铣床的槽类加工工序，在箱体零件键槽加工、板材窄槽铣削、台阶面侧铣等场景中应用广泛，相比整体焊接式槽铣刀，可转位刀片的结构设计能大幅减少换刀磨刀的辅助工时，适配批量生产的加工节拍要求。从结构设计来看，刀体采用圆盘式基体布局，中心设置标准莫氏锥柄安装位，可直接与数控铣床的主轴锥孔配合，安装时通过拉杆拉紧即可保证同轴度，刀体外缘均匀分布多个刀片安装槽，每个槽位的定位面经过精密磨削，刀片装入后通过压紧螺钉固定，无需额外调整即可保证切削刃的径向跳动与端面跳动控制在合理公差范围内，刀片采用涂层硬质合金材质，磨损后可直接松开螺钉更换同型号刀片，刀体可重复使用，大幅降低刀具使用成本。设计过程中，首先根据常用槽宽加工范围确定刀体的外径与厚度参数，刀片槽的排布角度经过切削力仿真验证，每个切削刃的切入切出顺序经过优化，可有效降低铣削过程中的振动，避免加工表面出现振纹，刀体的排屑槽采用大圆弧过渡结构，铣削产生的切屑可顺着排屑槽快速排出，不会在槽内堆积刮伤已加工表面。安装边界方面，刀体中心的锥柄适配主流数控铣床的主轴接口，刀盘外缘的最大回转直径需与机床的加工行程匹配，安装后需保证刀盘端面与工作台面的平行度误差在允许范围内，避免出现槽深不一致的加工问题。实际加工过程中，这款刀具可根据加工材料的不同选择对应材质的刀片，加工钢件时选用P类涂层刀片，加工铸铁时选用K类硬质合金刀片，切削参数可根据机床刚性与加工余量灵活调整，侧吃刀量不超过刀片的有效切削刃长度，背吃刀量根据刀盘厚度与加工槽深匹配，走刀过程中需保证切削液充分浇注到切削区域，降低刀片切削温度，延长刀片使用寿命。刀体的材料选用40Cr调质处理，表面经过发黑防锈处理，刀片安装槽的定位面硬度经过局部淬火处理，避免频繁更换刀片导致定位面磨损，影响刀片安装精度。
