摩托车车轮校正修整台结构设计

这款修整台主要面向摩托车维修门店、机车改装工坊的轮组维护场景，用于解决摩托车车轮受外力冲击后出现的轮辋变形、辐条张力不均、轮组径向跳动与轴向偏摆超差问题，是轮组校正工序里的核心承载工装。日常维修作业中，车轮拆卸后无需额外转接配件，可直接架装在两侧顶尖之间，顶尖的同轴度经过设计校核，架装后轮组可自由转动，方便维修人员逐段检测轮辋的形位偏差。

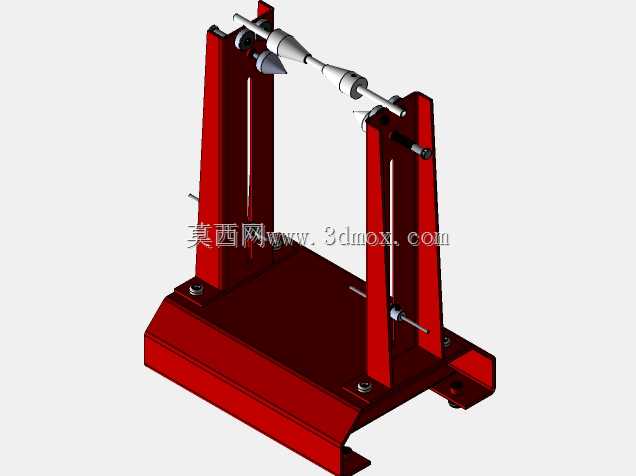

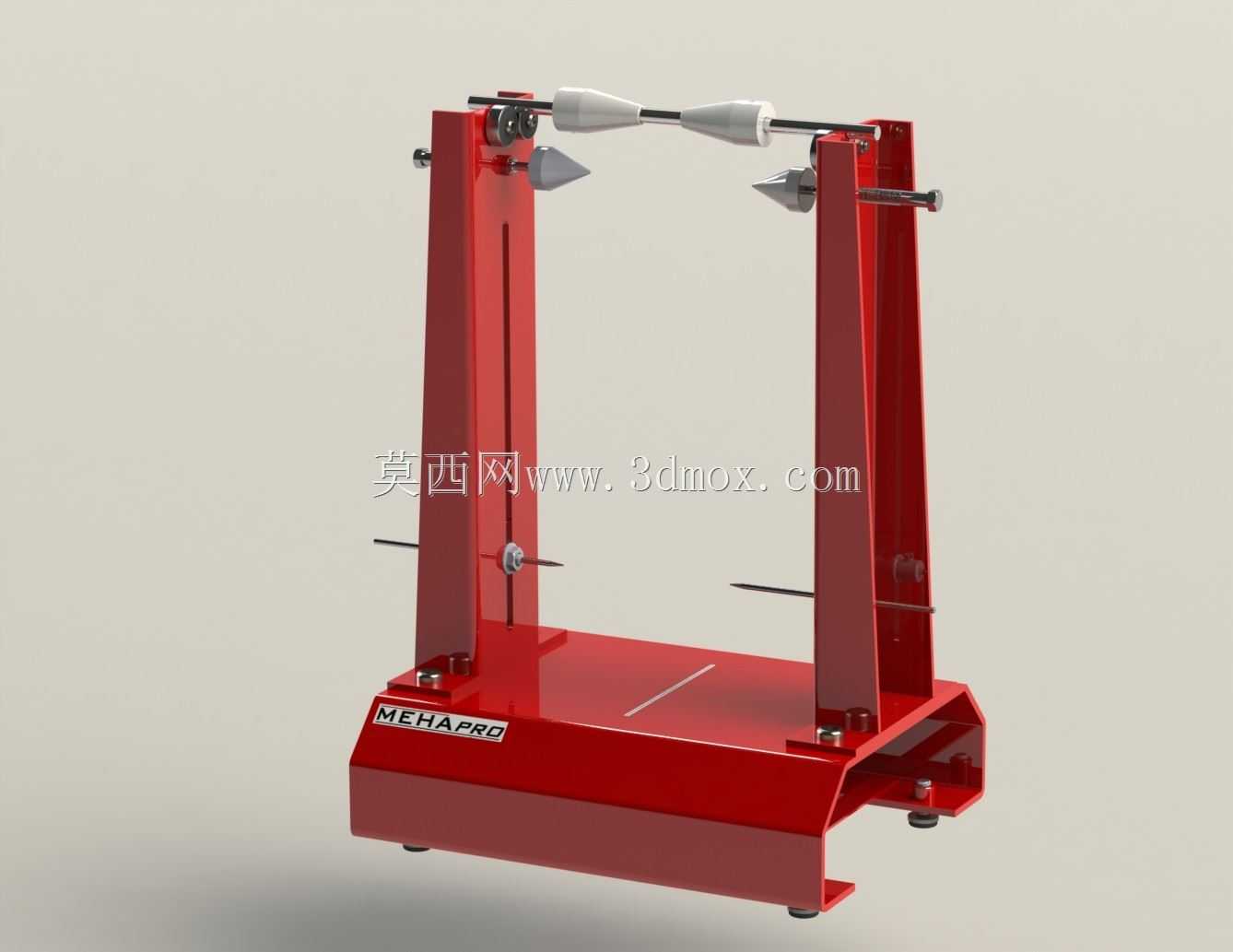

从功能设计来看，两侧立式支撑臂采用加厚钢板折弯成型，底部与一体式底座通过螺栓刚性连接，整体框架的抗扭强度经过受力验算，即使校正大排量摩托车的加宽后轮，也不会出现框架晃动影响检测精度的问题。两侧顶尖的伸出长度可通过锁紧螺栓独立调节，适配不同开档尺寸的摩托车前轮与后轮，顶尖头部采用锥面设计，可对准车轮轴孔中心，保证架装后轮组的回转中心与工装基准中心重合，避免装夹偏差带来的检测误差。底座上预留的定位刻线可作为轮组对中的参考标记，横梁上搭载的两个可调式检测顶针，可分别抵靠轮辋的径向端面与轴向侧面，转动轮组时通过顶针的位移量就能直观判断跳动量的大小与偏差位置，配合辐条扳手调整时，可实时观察校正量的变化。

设计过程中优先考虑了维修场景的实用性，没有采用复杂的传动或调节结构，所有锁紧部位都采用外露式手拧螺栓结构，维修人员无需额外工具就能快速完成轮组装夹与工装调节，降低作业辅助时长。底座底部预留了四个脚轮安装孔位，也可根据使用需求加装可调式支撑脚，既可以在固定工位放置使用，也能在车间内灵活转移位置。两侧支撑臂的间距调节范围覆盖了从迷你越野摩托到大排量巡航车的常见轮组开档尺寸，顶尖的锥度设计兼容不同内径的车轮轴套，无需更换适配头就能满足多数民用摩托车轮组的装夹需求。整体结构没有易损的复杂零部件，日常维护仅需定期在顶尖回转部位加注润滑脂即可，长期使用的稳定性较强，适合维修车间高频次的作业需求。
