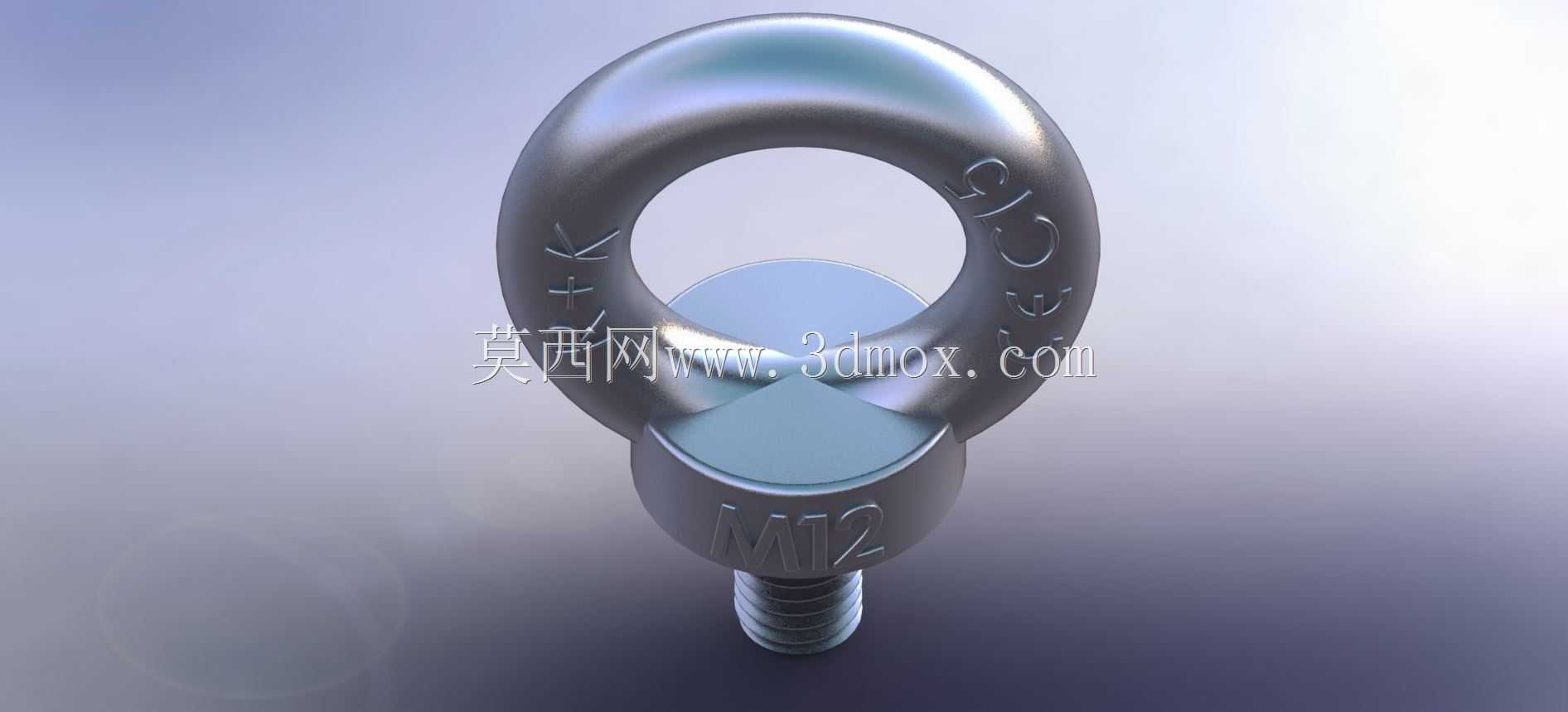

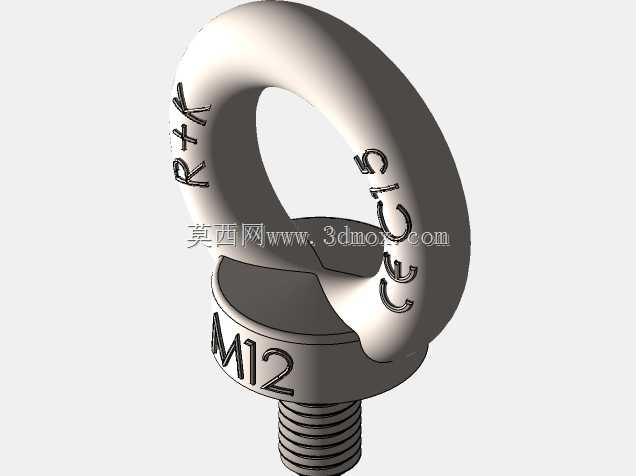

M12×1.75规格标准吊环螺栓结构设计

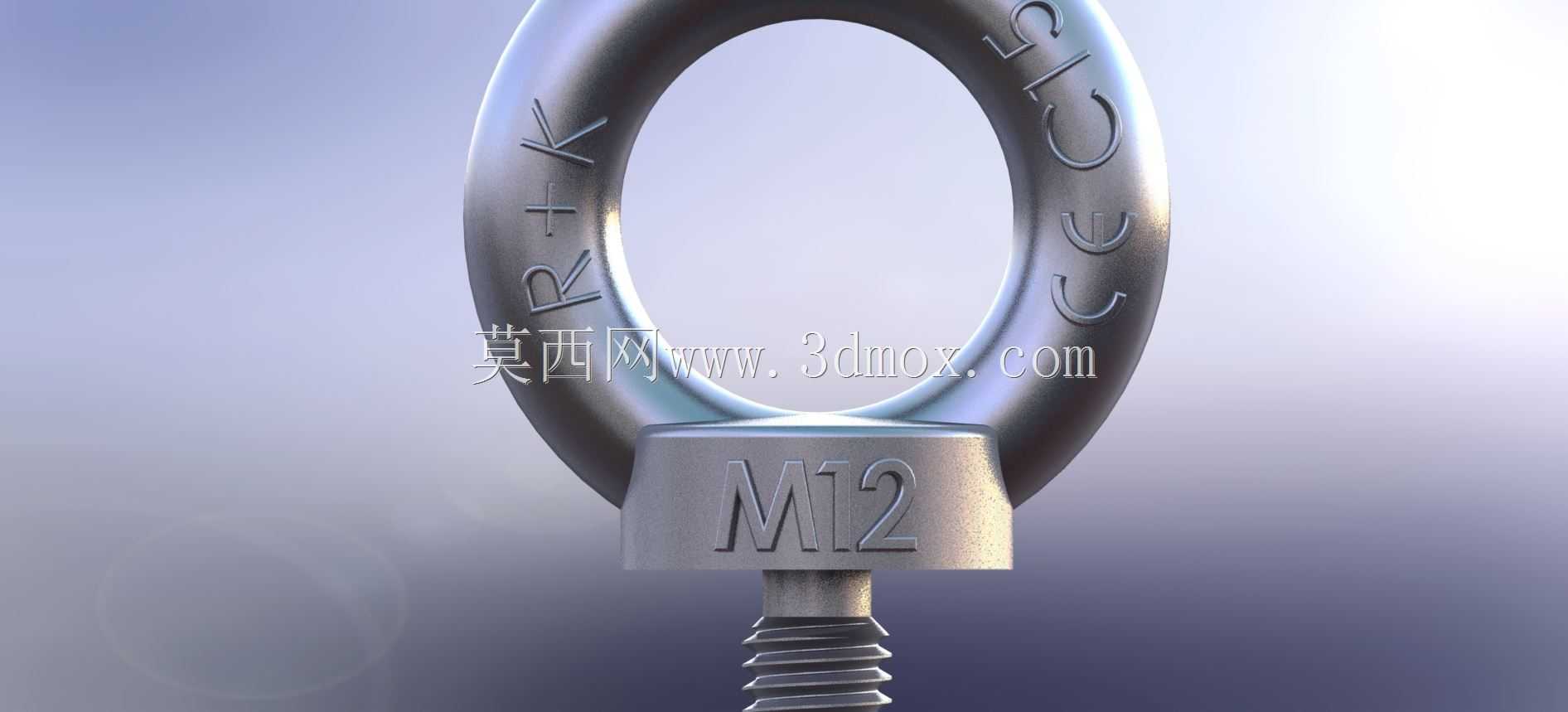

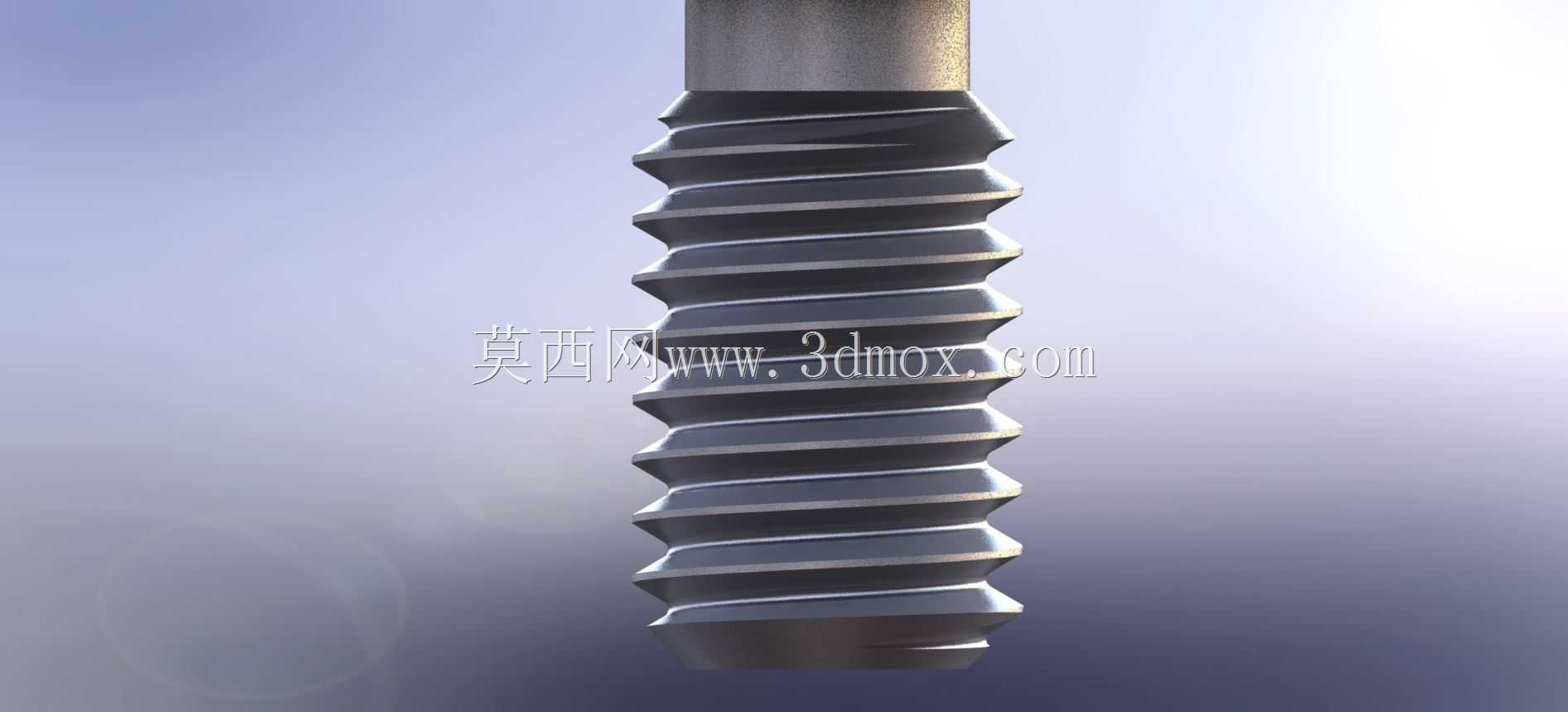

在重型设备吊装、模具转运、生产线工位器具固定这类场景里，吊环螺栓是出现频率极高的受力连接件，很多现场作业的安全隐患，往往就出在这类小零件的选型与尺寸匹配上。这款M12×1.75规格的吊环螺栓，完全遵循标准吊具的受力逻辑设计，环体部分采用整料锻压成型的结构思路，没有拼接焊缝，避免了应力集中导致的断裂风险，环身内侧做了圆弧过渡处理，吊装时钢丝绳或卸扣与环体接触的位置不会出现锐角切割索具的问题，能有效降低吊装作业中索具磨损的概率。从安装边界来看，这款螺栓的螺纹段长度适配常规厚度的设备安装吊耳板，1.75mm的螺距属于M12规格的标准粗牙螺纹，安装时不需要额外定制丝锥，现场用常规攻丝工具就能完成安装孔的螺纹加工，螺纹收尾处做了退刀槽设计，拧紧时螺栓端面能完全贴合安装基面，不会出现螺纹顶死导致安装不到位的情况。实际使用场景中，这类吊环螺栓既可以固定在小型冲压模具的顶面作为起吊点，配合车间天车完成模具在冲床与存放架之间的转运，也可以安装在自动化生产线的小型设备机架上，作为设备移位、检修时的吊装受力点，部分工装夹具的设计中，也会用这类吊环作为夹具整体翻转的受力连接件。设计时环体与螺杆的衔接位置做了加大的圆角过渡，这个位置是整个零件受力最复杂的区域，起吊时的拉力、索具偏移带来的侧向力都会集中在此，加大圆角能有效分散应力，避免长期受交变载荷出现裂纹。环身的标识区域做了凹陷的规格标注位，不会因为长期摩擦导致规格标识磨损，现场作业人员能快速识别零件规格，避免错用大载荷场景下用小规格吊具的安全问题。螺杆部分的螺纹精度满足普通连接的公差要求，不需要额外做精密研磨就能适配常规的安装螺纹孔，安装后螺杆与孔位的配合间隙控制在合理范围，起吊时不会出现额外的晃动量。需要注意的是，这类吊环螺栓的设计受力方向是沿螺杆轴向的垂直方向，现场使用时要尽量避免侧向大角度受力，如果作业场景中存在侧向拉扯的情况，需要搭配万向吊环使用，但在常规垂直起吊的场景下，这款标准规格的吊环螺栓完全能满足小型设备、工装、模具的吊装需求，安装时只要保证基面平整、螺纹拧紧到位，就能提供稳定可靠的吊装连接点。
