ER11弹簧夹头套件带收纳盒结构设计

这套ER11规格的弹簧夹头套件，覆盖1mm到7mm共13种夹持孔径，是数控雕刻、小型铣削加工场景里的核心夹持耗材。日常做小型零件精加工作业时，不同直径的铣刀、钻头需要对应规格的夹头来保证装夹同轴度，这套套件把常用孔径规格做了全覆盖，能适配绝大多数小直径切削刀具的装夹需求，不用零散采购单只夹头，配套的硬质收纳盒也能避免夹头磕碰、丢失，车间现场取用和归置都很方便。

从功能特性来看，夹头采用65Mn弹簧钢淬火处理，精度控制在0.02mm级别，开槽结构经过精密研磨，锁紧时能均匀收缩包裹刀具柄部，既保证足够的夹持力防止加工时刀具打滑，又能把装夹跳动控制在精加工允许的范围内，做亚克力、软金属、小型钢件的精铣、钻孔作业时，能有效减少振刀纹，提升加工面的光洁度。夹头的外锥面和ER刀柄的内锥孔配合精度做了严格匹配，安装时只要清理干净配合面的铁屑、油污，按额定扭矩锁紧螺母，就能达到稳定的夹持效果。

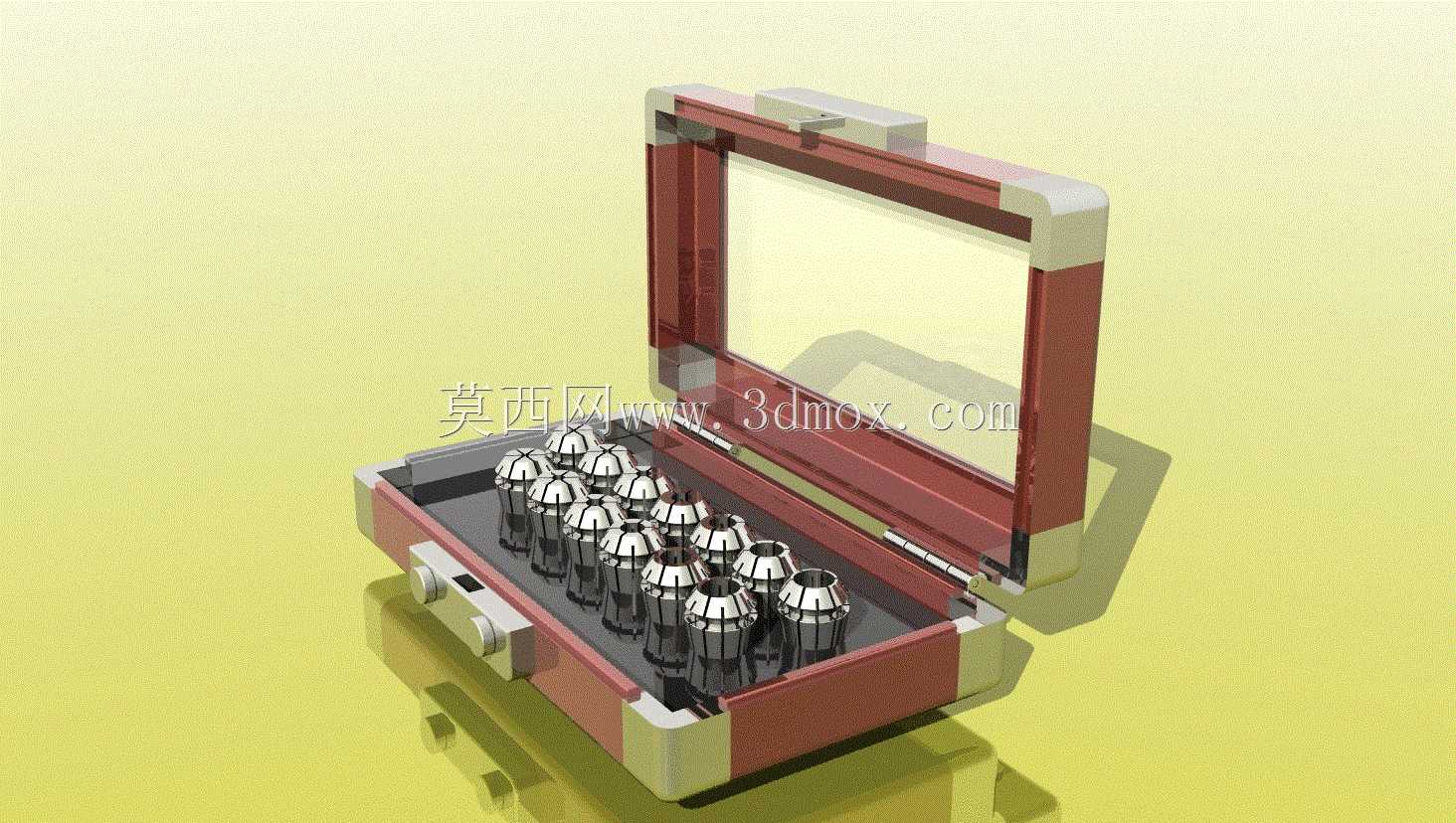

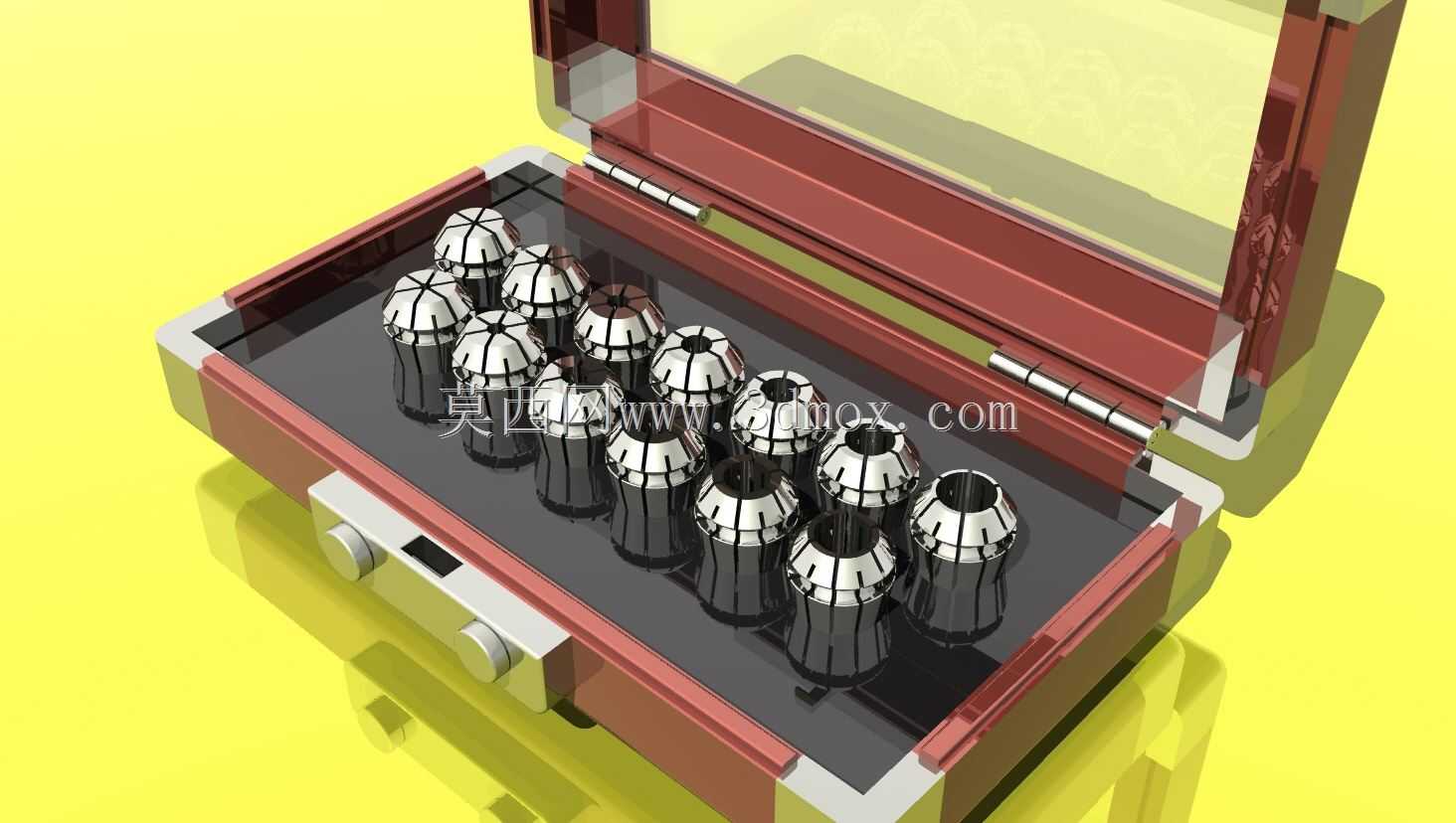

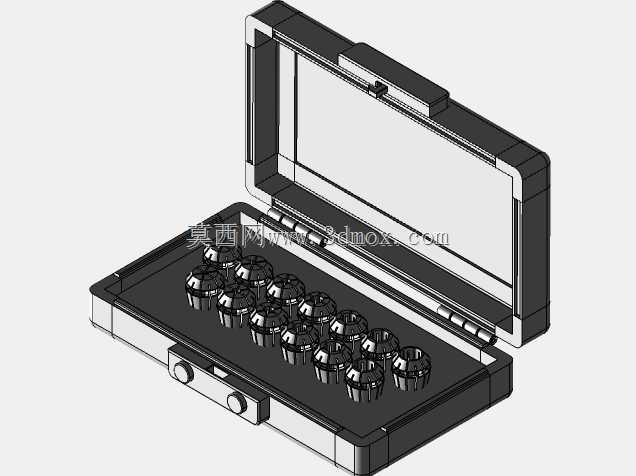

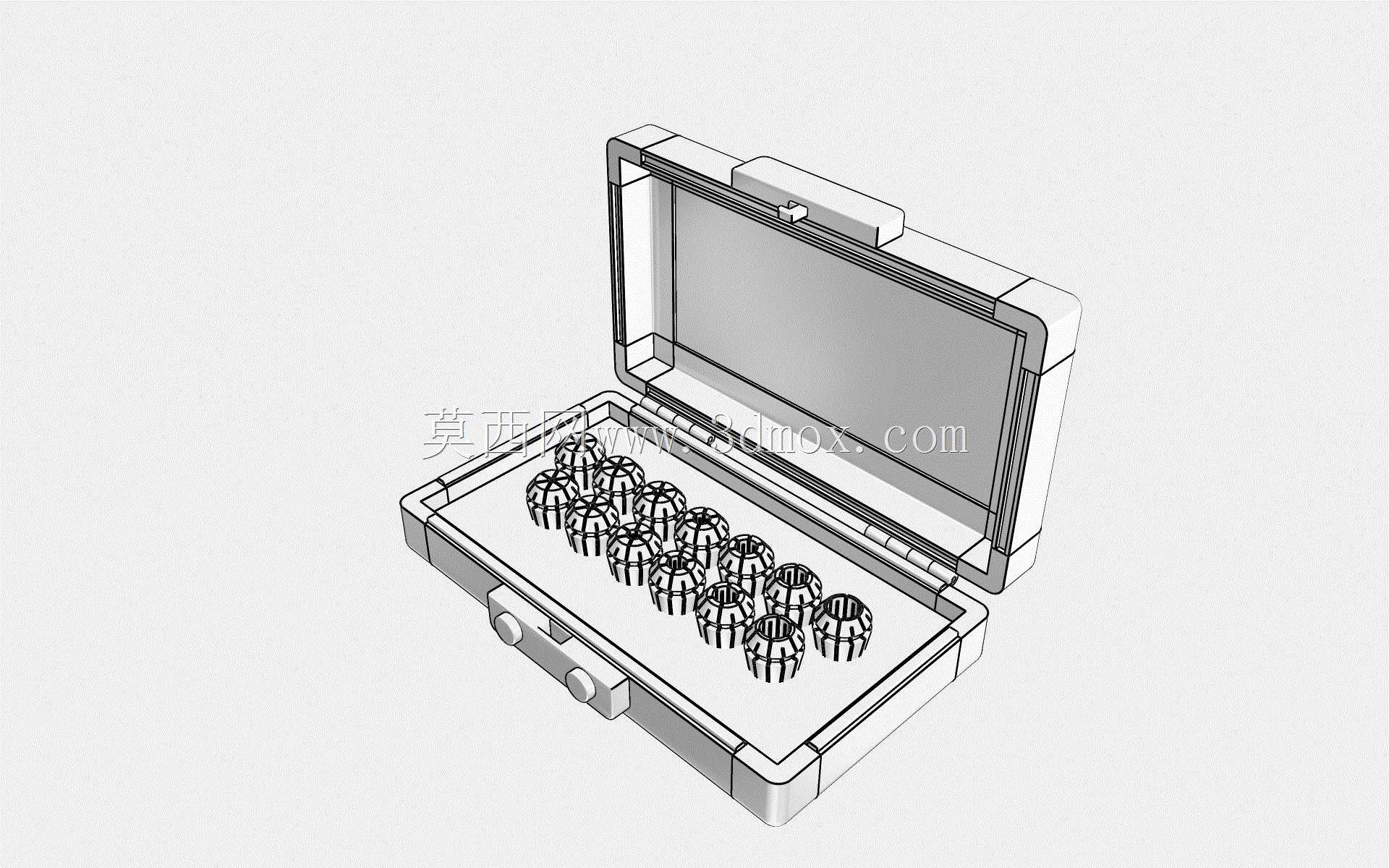

设计层面上，夹头的开槽分布做了对称优化，收缩时各瓣受力均匀，不会出现偏摆导致的夹持偏心，每个规格的夹头端面都做了清晰的孔径标识，现场作业时不用反复测量就能快速选到对应规格。配套的收纳盒采用带锁扣的硬质结构，内部根据13只夹头的外形做了定位槽，每个夹头都有独立的放置位，合上盒盖后夹头不会在内部晃动磕碰，保护夹头的精密配合面不受损伤，收纳盒的尺寸刚好能放进常用的工具柜抽屉，也方便外出上门维修、现场调试设备时携带。

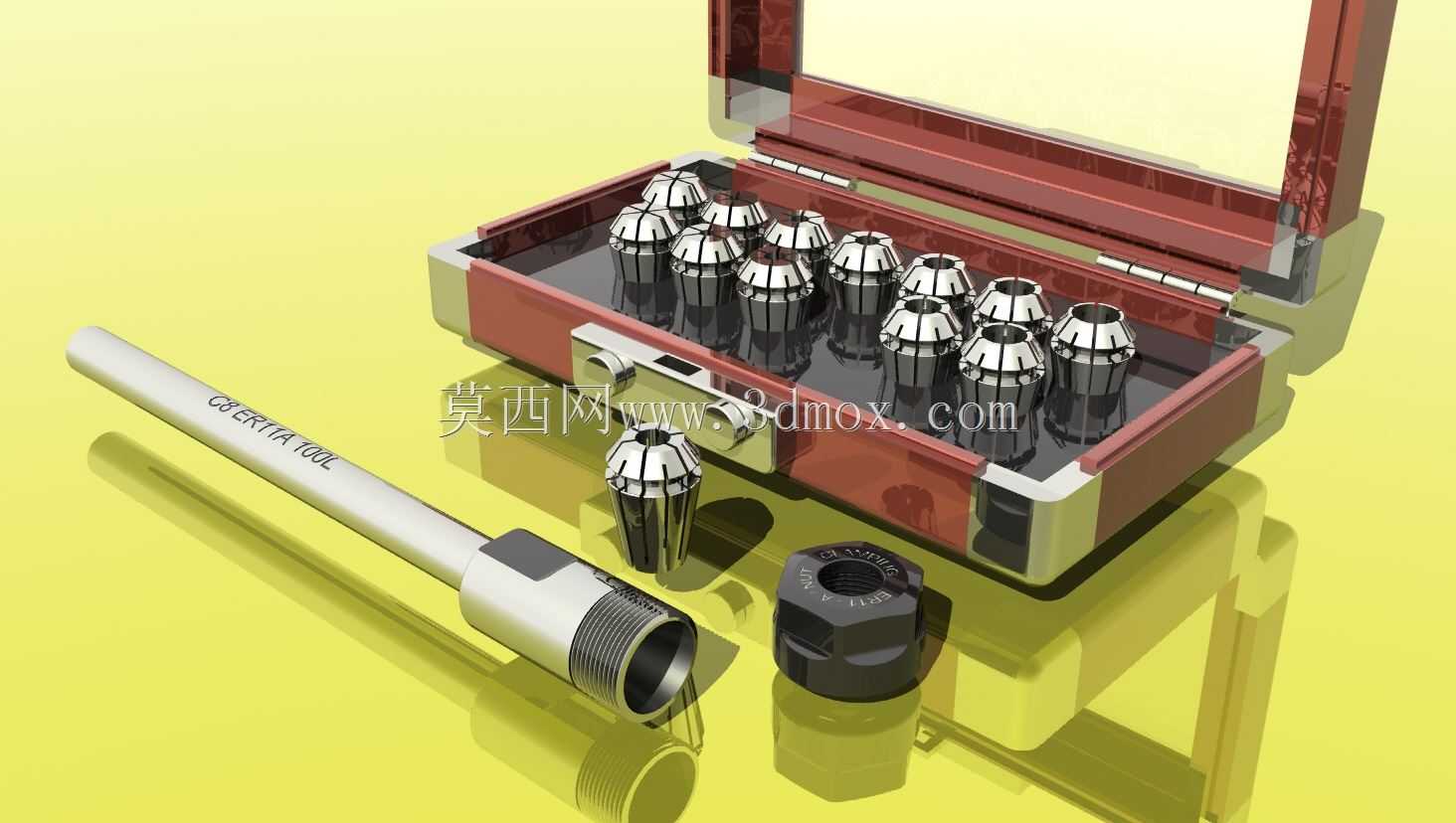

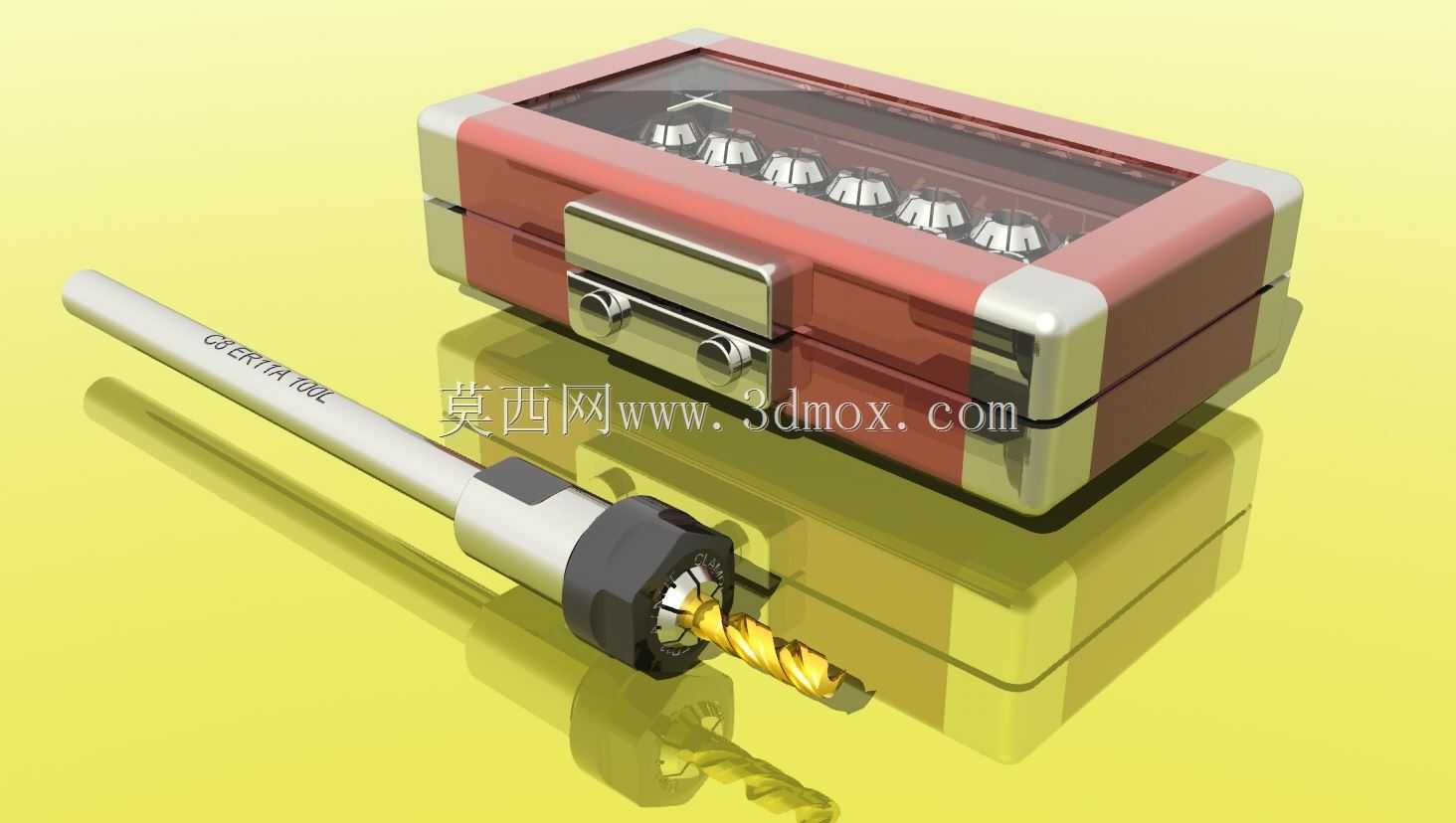

安装边界方面，这套夹头完全适配标准ER11刀柄的安装尺寸，夹头的外径、锥度、长度都符合通用ER夹头的互换标准，不需要对现有刀柄做任何改造就能直接替换使用，不管是小型数控雕刻机、台式铣床，还是改装的小型加工主轴，只要匹配ER11规格的锁紧螺母和刀柄，就能直接装用。日常使用时要注意，装夹刀具前要清理夹头内孔和柄部的杂物，锁紧扭矩不要超过额定值，避免夹头过度收缩产生永久变形，影响后续的夹持精度和使用寿命。
