C8-ER11A-100L型夹头卡盘延伸工具

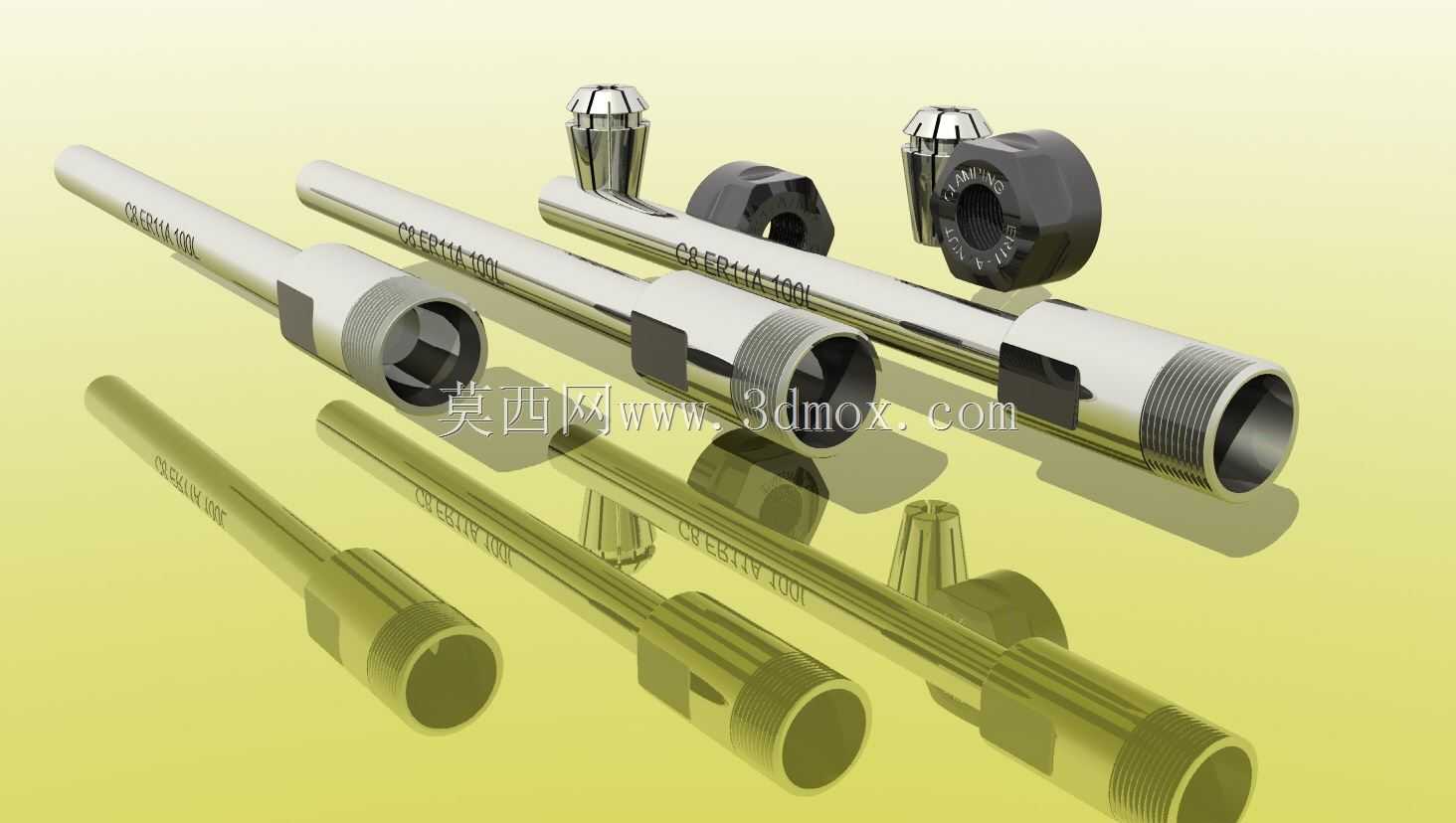

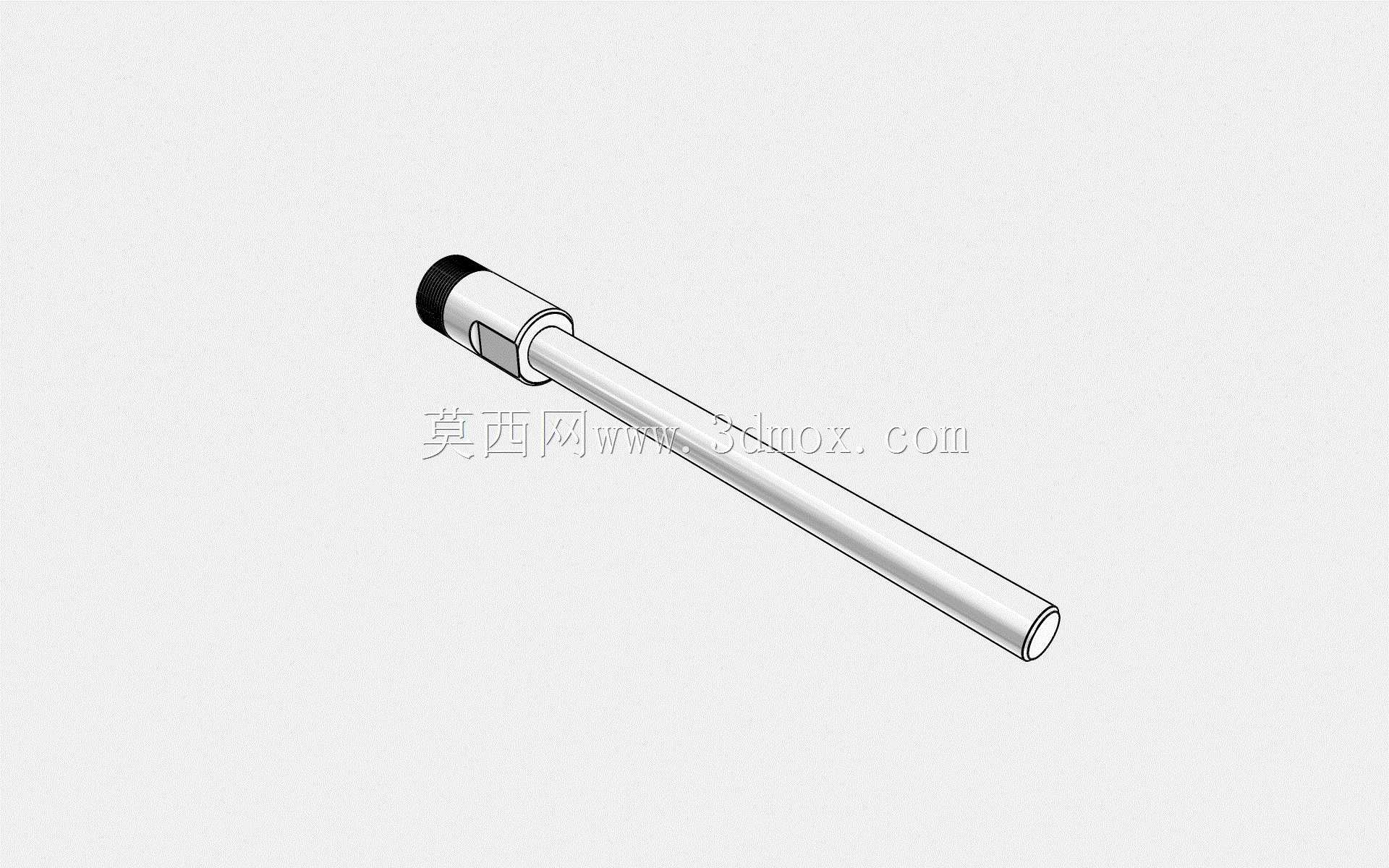

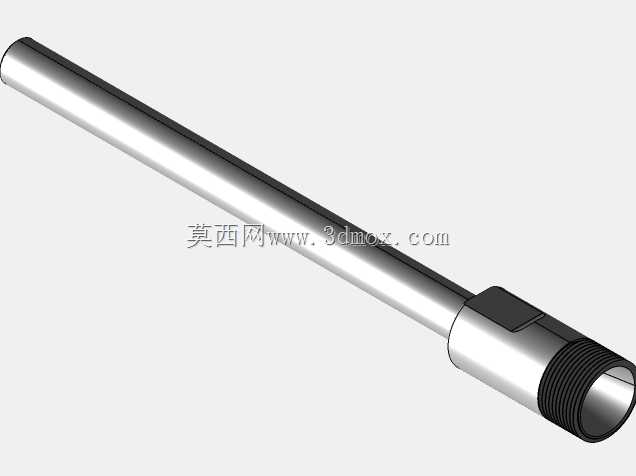

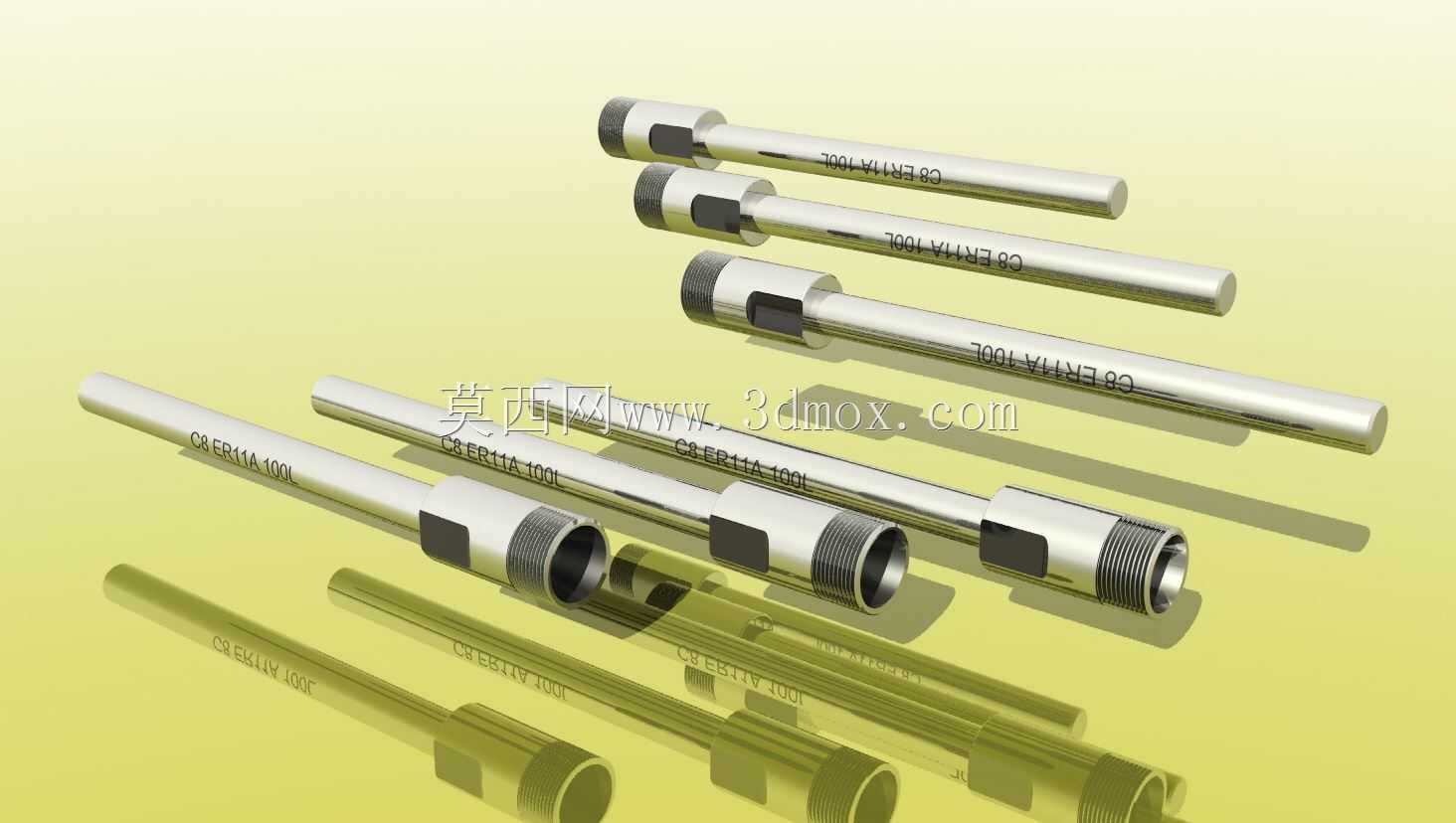

在数控加工、小型精密车床的深腔加工场景里，经常会遇到刀具装夹后行程不足、无法深入工件内部加工的问题，这类夹头卡盘延伸工具就是为解决这类工况设计的。从结构设计来看，这款延伸杆采用直柄主体搭配ER型夹头锁紧端的结构，直柄端可直接装入机床主轴的对应夹套内，无需额外转接结构，能最大限度降低装夹带来的同轴度误差。主体杆身做了等径设计，在保证整体刚性的前提下控制了杆身重量，避免过长悬伸带来的主轴负载额外增加，靠近锁紧端的位置设计了扁位结构，方便装拆时用扳手夹持固定，不会在锁紧螺母时带动杆身跟转，损伤主轴装夹面。

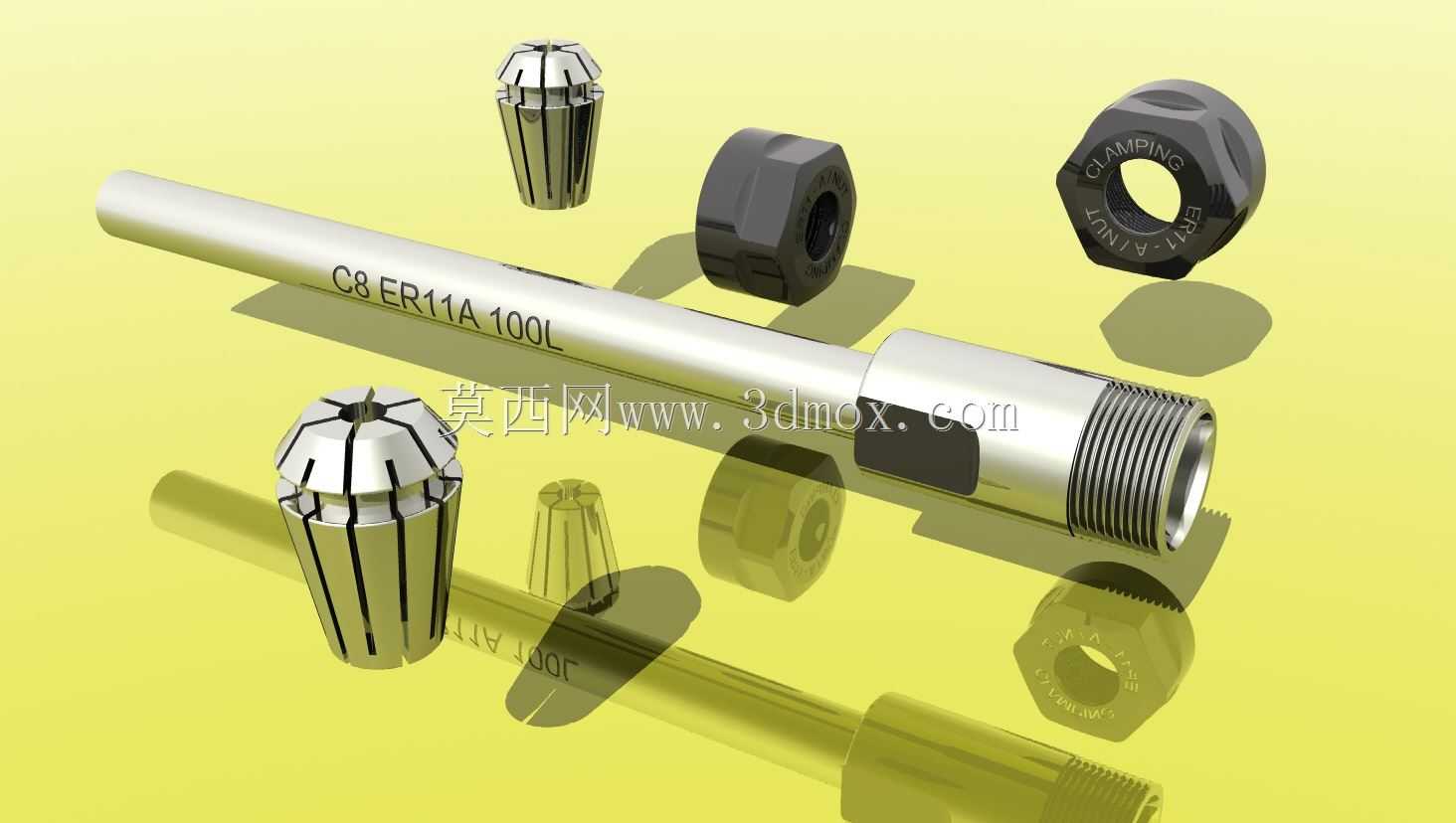

从安装边界来看，这款延伸杆的直柄直径为8mm，适配常规8mm孔径的弹簧夹头装夹，整体有效长度100mm，可在原有刀具装夹基础上向外延伸100mm的加工深度，足够覆盖多数小型零件的深孔、内侧槽、型腔内部特征的加工需求。ER11A型的锁紧端可适配对应规格的ER夹头，能装夹直径范围内的各类铣刀、钻头、丝锥等切削刀具，锁紧螺母采用标准ER型六角螺母，和常规ER螺母通用，现场无需配备专用装拆工具，用普通ER扳手即可完成刀具锁紧与更换。

设计过程中重点考量了悬伸状态下的刚性表现，杆身采用合金结构钢材质，整体做了调质处理，表面硬度和芯部韧性达到平衡，既不会因为硬度过高在受冲击时崩裂，也不会因为刚性不足在加工时出现让刀、振纹问题。锁紧端的螺纹和锥面做了精密加工，和ER夹头的锥面配合精度控制在合理范围内，保证装夹刀具后的同轴度误差维持在0.01mm级别，能满足精加工场景的精度要求，不会因为延伸接杆的引入导致加工精度下降。

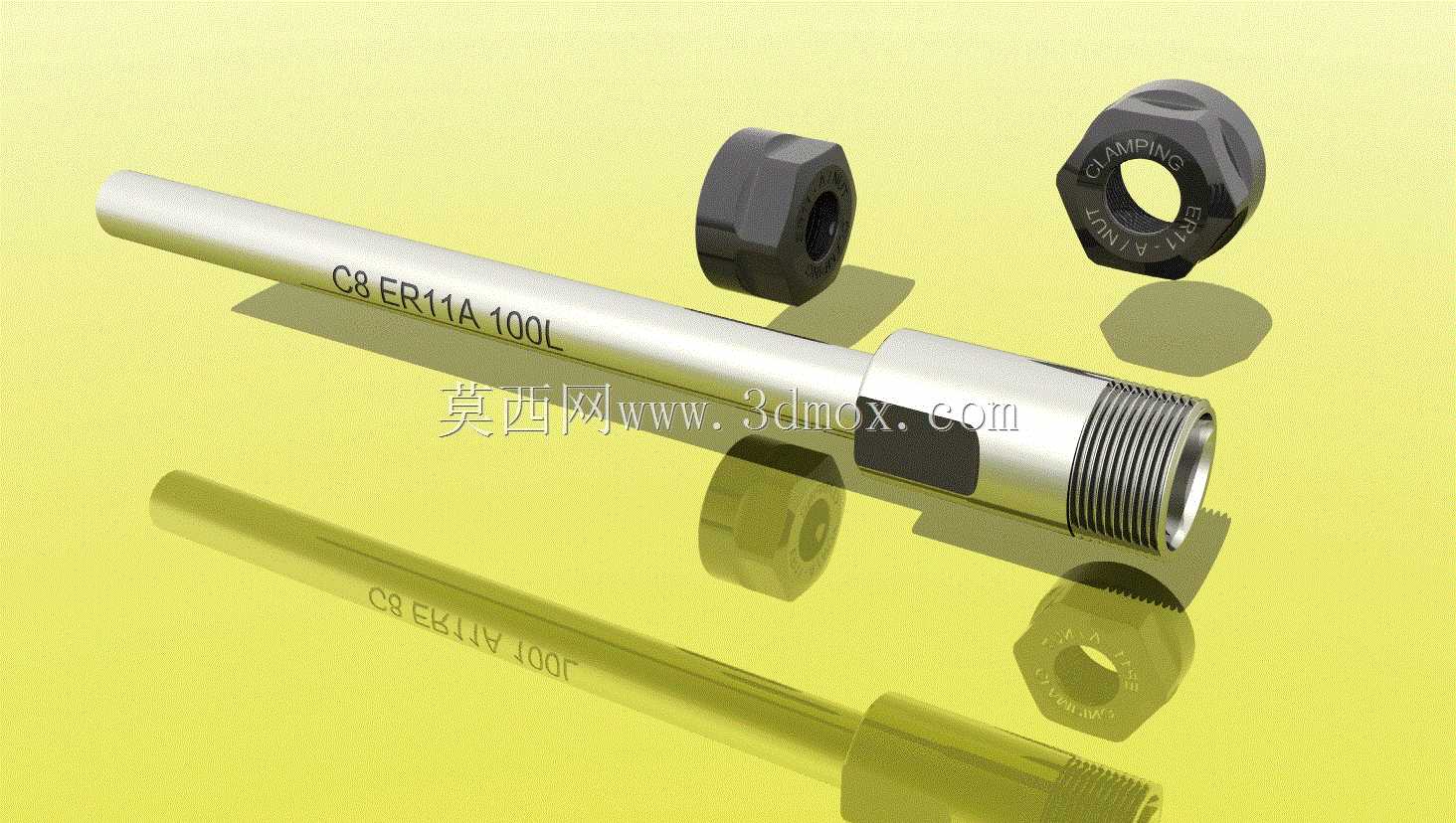

在实际生产场景中，这类延伸杆常被用在小型雕刻机、桌面数控铣床、排刀式车床的加工工序里，比如加工小型铝合金壳体的内部安装柱、塑料模具的深腔流道、小型五金件的内侧倒角等工序，不用更换更长的刀具，也不用调整工件的装夹位置，直接加装延伸杆就能完成加工，能有效减少换刀和装夹调整的辅助时间。同时配套的两个锁紧螺母可分别适配不同的装夹需求，一个为常规通孔螺母，适配普通直柄刀具，另一个带内凹结构的螺母可在小空间内完成锁紧，避免螺母和工件内壁发生干涉。杆身表面做了防锈处理，日常存放和使用过程中不易生锈，能长期保持装夹面的精度，不需要频繁做表面维护。
