12寸可调式活动扳手结构设计

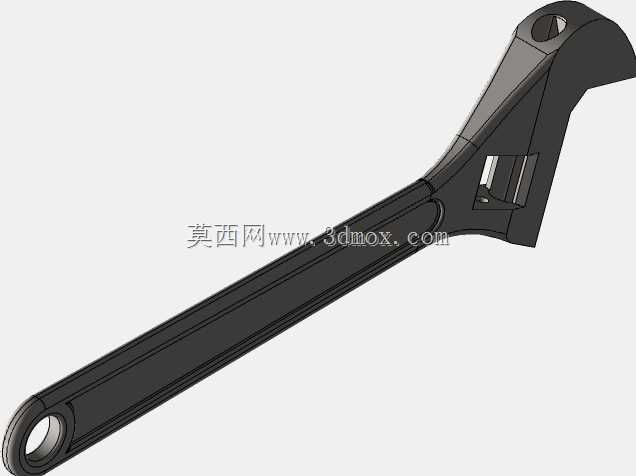

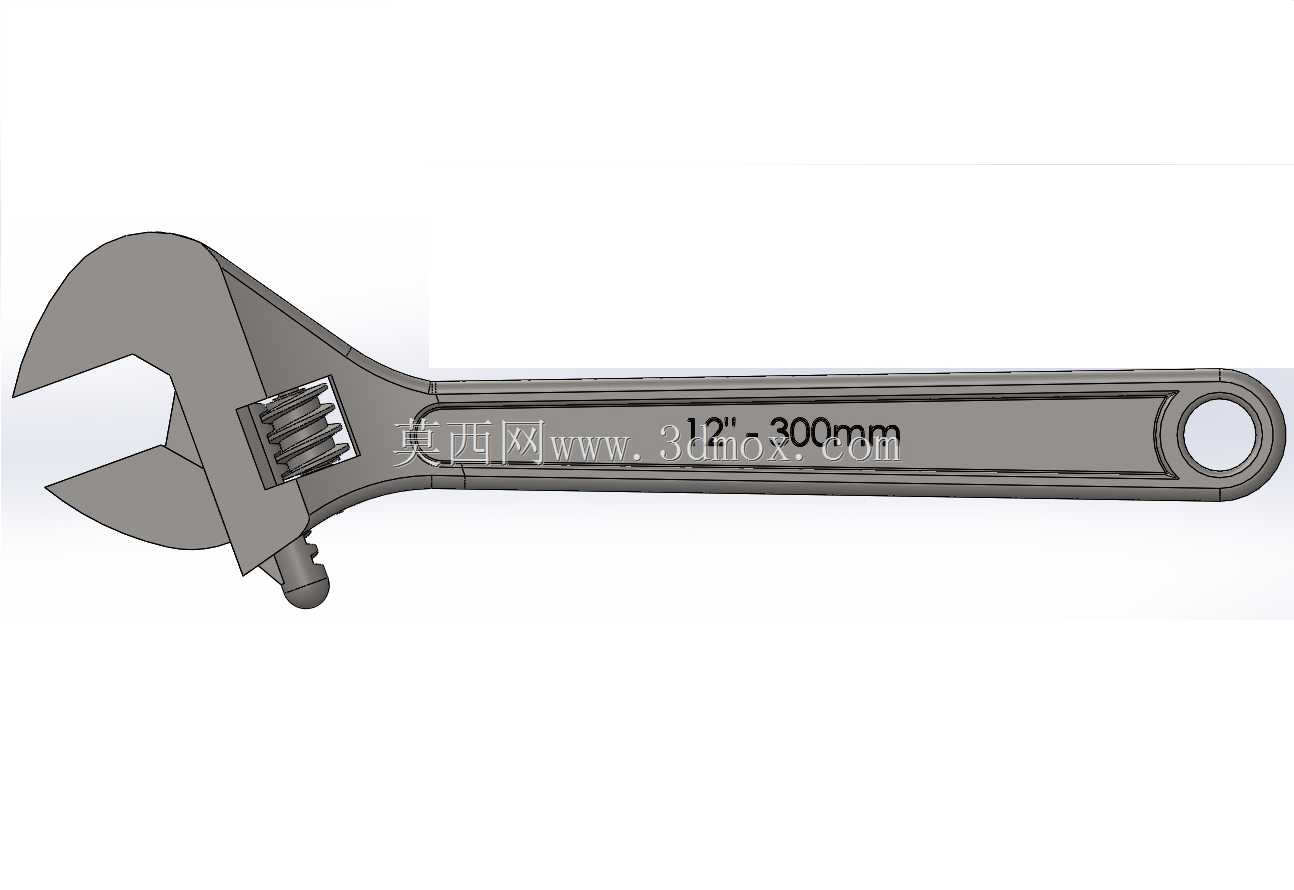

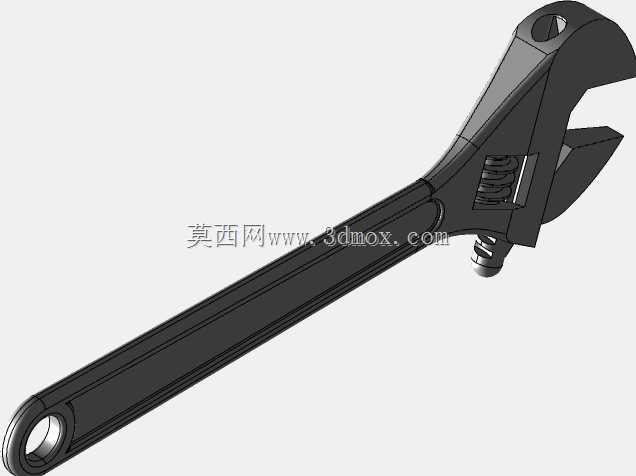

这款可调式活动扳手的建模完全参照实物工具的功能逻辑搭建，整体长度对应12英寸即300mm规格，是设备维保、五金装配、管线安装场景中最常用的手动紧固工具之一。从实际使用场景来看，这类扳手最大的优势是开口尺寸可连续调节，不需要像固定开口扳手那样对应螺栓螺母的对边尺寸备齐整套规格，在户外抢修、零散装配、家用维修等场景下，单把工具就能覆盖一定尺寸范围内的所有外六角紧固件拆装需求，能大幅减少工具携带数量，提升作业效率。

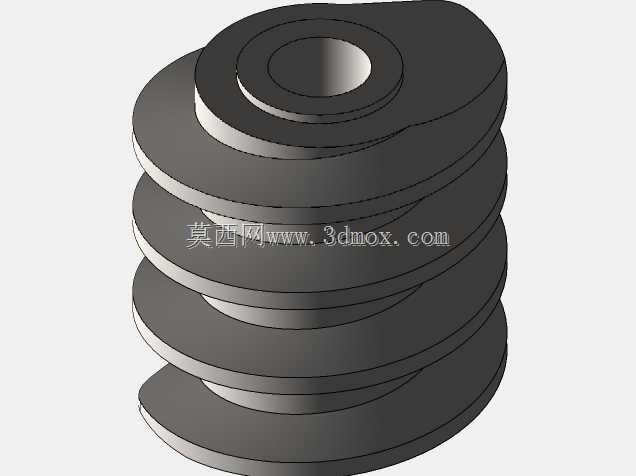

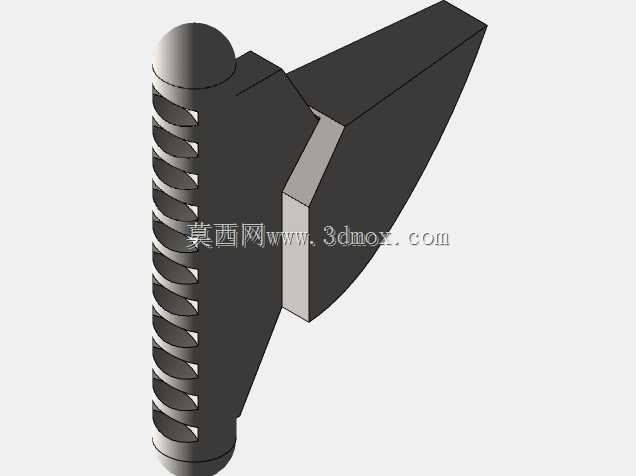

设计过程中首先还原了活动扳手的核心功能结构：固定钳体与活动钳口的配合面做了平行度约束，保证夹持紧固件时受力均匀，不会出现打滑啃伤螺栓棱角的问题；调节蜗杆与活动钳口背部的齿条啮合间隙控制在合理范围，既保证转动调节时顺畅无卡滞，又不会因间隙过大导致夹持时钳口晃动，影响紧固精度。手柄部分的轮廓完全贴合人手握持的发力姿态，表面做了防滑纹理设计，在施加较大扭矩时能避免脱手，尾部的挂孔设计方便工具收纳时悬挂存放，也可搭配安全绳用于高空作业场景，防止工具坠落。

从尺寸边界来看，这款300mm规格的活动扳手最大开口量可适配36mm左右的外六角紧固件，整体厚度控制在合理范围，能伸入部分狭窄的装配空间作业，不会因本体过厚无法贴近作业面。建模时对各活动部件的运动行程做了限位约束，活动钳口调节到最大开口位置时不会从钳体滑槽中脱出，蜗杆的轴向定位结构也完全还原实物的装配关系，转动调节时不会出现轴向窜动。钳头部分的受力区域做了结构加强，对应实际使用中承受扭矩最大的位置，避免大扭矩施力时钳口出现变形断裂的问题。

这类手动五金工具的建模重点在于功能结构的准确还原，不需要做多余的装饰性结构，所有外形轮廓都服务于实际使用需求：固定钳口与活动钳口的夹持面做了细微的滚花纹理，增加夹持摩擦力；蜗杆的调节齿槽尺寸符合手指拨动的操作尺寸，不需要额外工具就能快速调节开口大小；整体重心靠近钳头位置，施力时力臂传递效率更高，长时间使用也能减少手部疲劳。在装配线的工装配置、物业维保的工具套装、家用应急工具箱中，这款规格的活动扳手都是必备的基础工具，其结构可靠性直接影响作业效率与操作安全性，建模过程中对每一处配合间隙、结构强度相关的细节都做了对应还原，可直接用于工具结构教学、虚拟装配演示、维保场景仿真等用途。
