冲压模具用花键槽式手动扳手结构

这款手动扳手主要面向冲压模具装配、调试及日常维护场景设计，是模具钳工在机台旁作业时常用的随身工装。在冲压生产现场，模具的模架、凸凹模固定、卸料板锁紧等环节大量采用花键头紧固件，普通开口或梅花扳手无法适配这类带特殊齿形的锁紧件，这款扳手的中部花键啮合孔就是针对这类紧固件专门设计，作业时能完全贴合紧固件的齿形轮廓，避免拧动过程中出现打滑、齿面崩损的问题，相比通用扳手能大幅降低紧固件头部磨损的概率，减少模具拆装时的配件损耗。

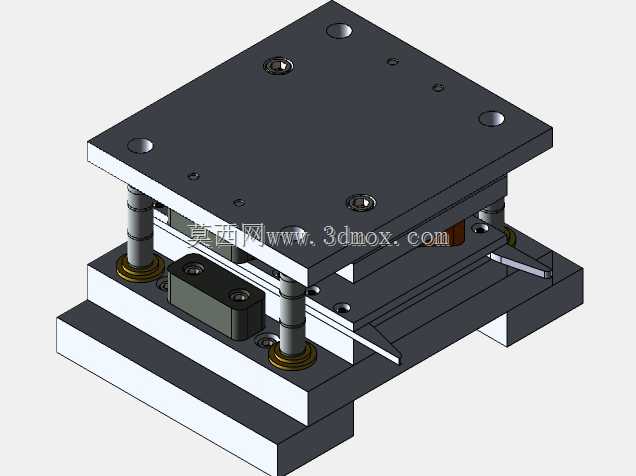

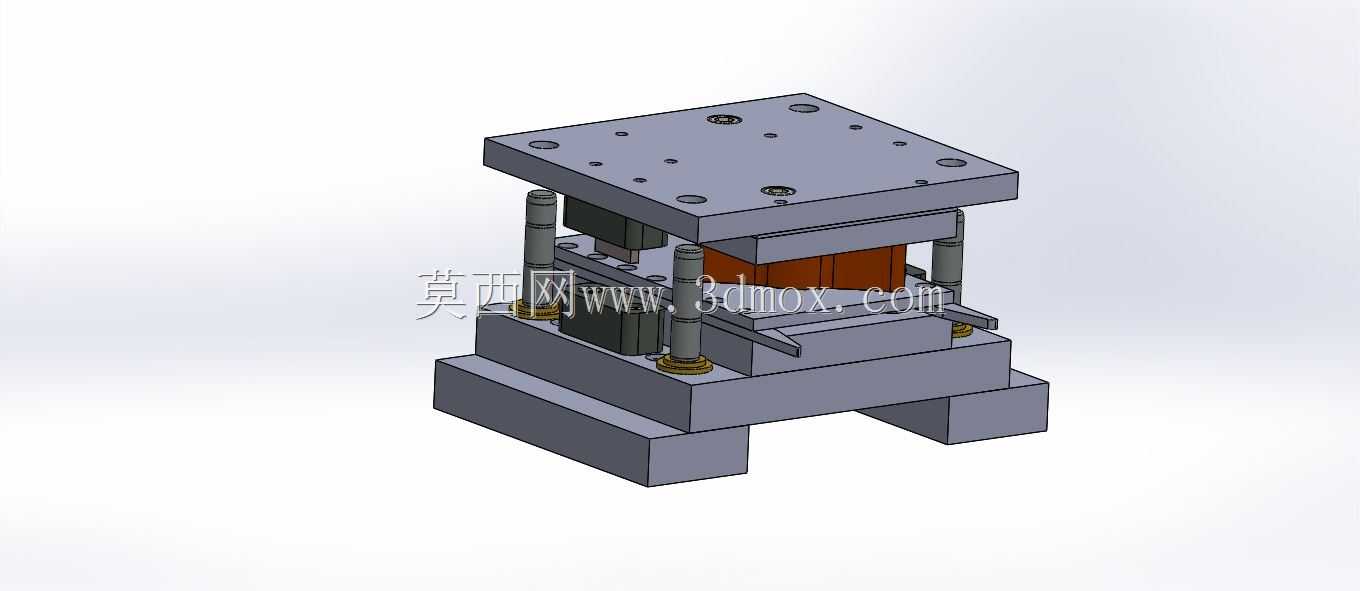

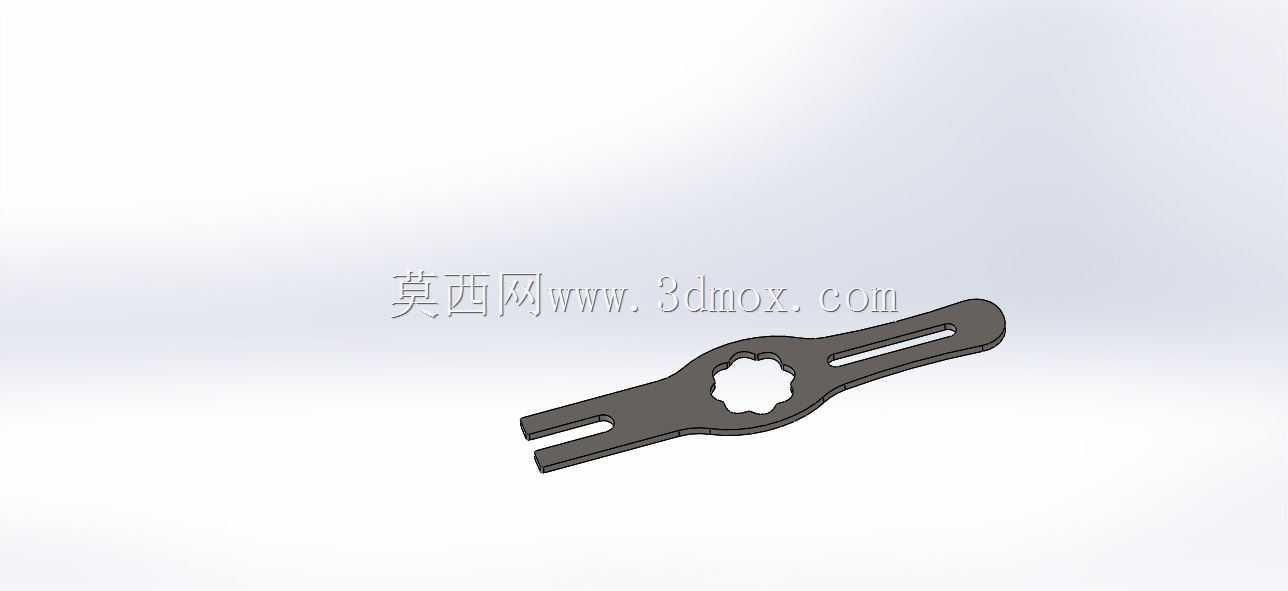

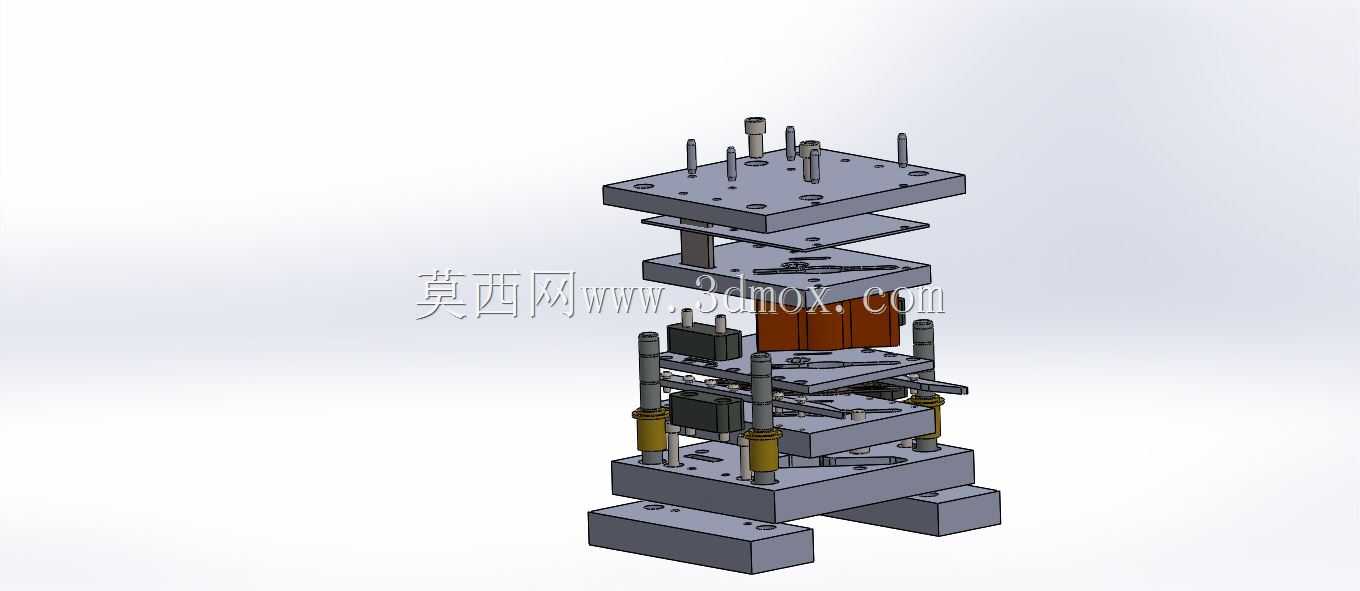

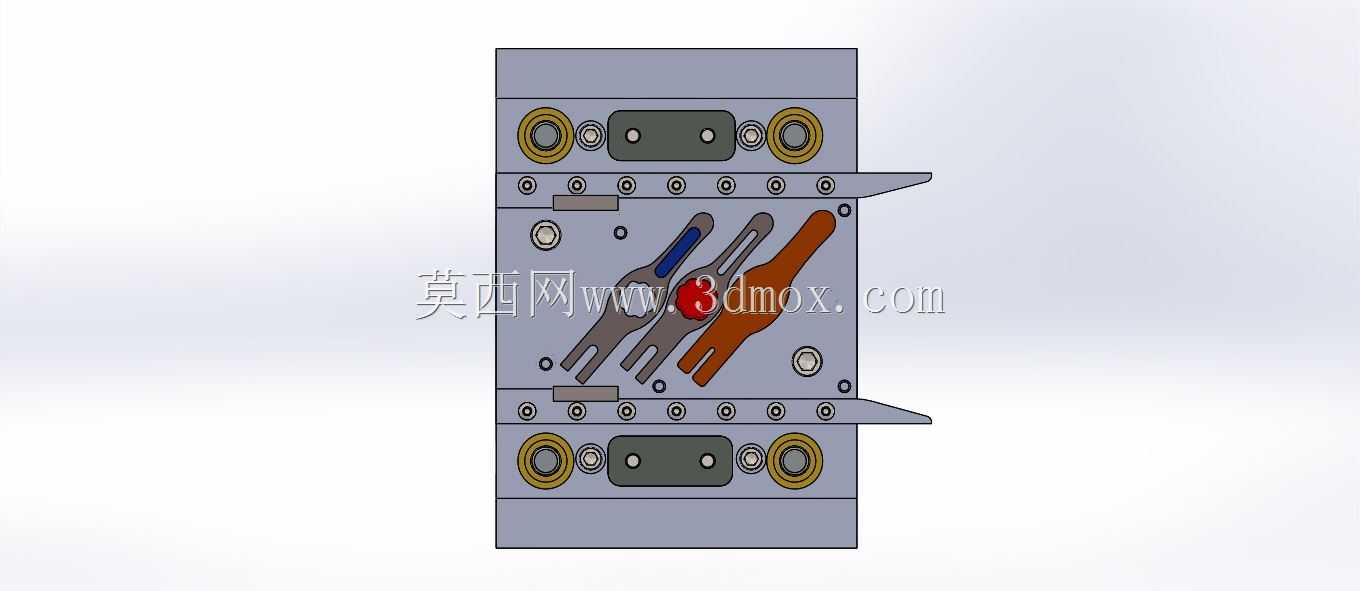

从结构设计来看，扳手整体采用扁平长条式本体，一端开设平行双叉槽，用来适配模具上常见的薄型螺母、拉杆卡位，另一端做圆弧收窄处理，可伸入模架间隙较小的位置撬动定位销、辅助对齐模板安装孔，中部的花键孔做了沉边倒角处理，对准紧固件时能起到导向作用，即便在模架内部视线受阻的位置，也能快速套入锁紧件，不需要反复调整对位角度。扳手本体上开设的长条形减重槽，并非单纯为了减少材料用量，槽的边缘可作为简易刻度基准，在调试模具刃口间隙时，能配合塞尺做快速的间距参照，同时长槽也能穿入加力杆，在拆卸锁紧力矩较大的紧固件时，可通过延长力臂降低操作力度，不需要额外搭配套筒加力杆，减少现场工具携带数量。

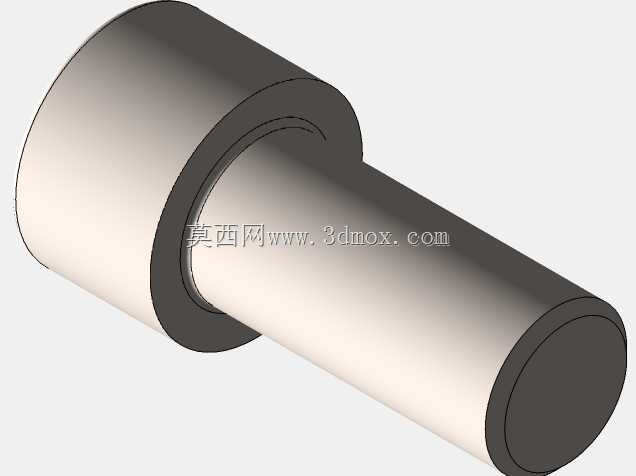

考虑到冲压车间的作业环境，扳手的整体厚度控制在6mm以内，能顺利插入模板之间8mm以上的安装间隙，不会因为本体过厚卡在模板缝隙中，本体边缘全部做了R2圆角处理，避免拆装过程中刮伤模具成型面或者划伤作业人员手部。花键孔的齿形公差按照H7级精度设计，与标准Hasco系列模具紧固件的配合间隙控制在0.02mm以内，拧动时受力均匀分布在每个齿面上，不会出现单齿受力过大导致的断裂问题。双叉槽的开口宽度按照模具通用M12-M16拉杆的卡位尺寸设计，槽口做了15度的外张导向角，卡入拉杆卡位时不需要完全对准，轻推即可卡入到位，在模具吊装悬空状态下拆装紧固件时，能大幅降低操作难度。

在实际使用中，这款扳手兼顾了拧动、撬动、辅助对位三类功能，不需要频繁更换工具就能完成单套模具拆装的大部分手动操作，尤其适合中小型冲压机台的模具换产作业，作业人员携带一把就能应对模架上多数紧固件的拆装需求，减少工具来回取放的时间，提升换模效率。扳手的受力部位做了局部加厚处理，在施加最大80N·m力矩时不会出现本体弯折变形，长期使用后花键孔的磨损量也能控制在合理范围内，满足车间高频次作业的耐用性要求。
