7:24锥度N50规格钻架刀柄结构

项目分类:3D模型 发布时间:2021-06-26 ID:212510
  • 7:24锥度N50规格钻架刀柄结构
  • 7:24锥度N50规格钻架刀柄结构
  • 7:24锥度N50规格钻架刀柄结构
  • 7:24锥度N50规格钻架刀柄结构

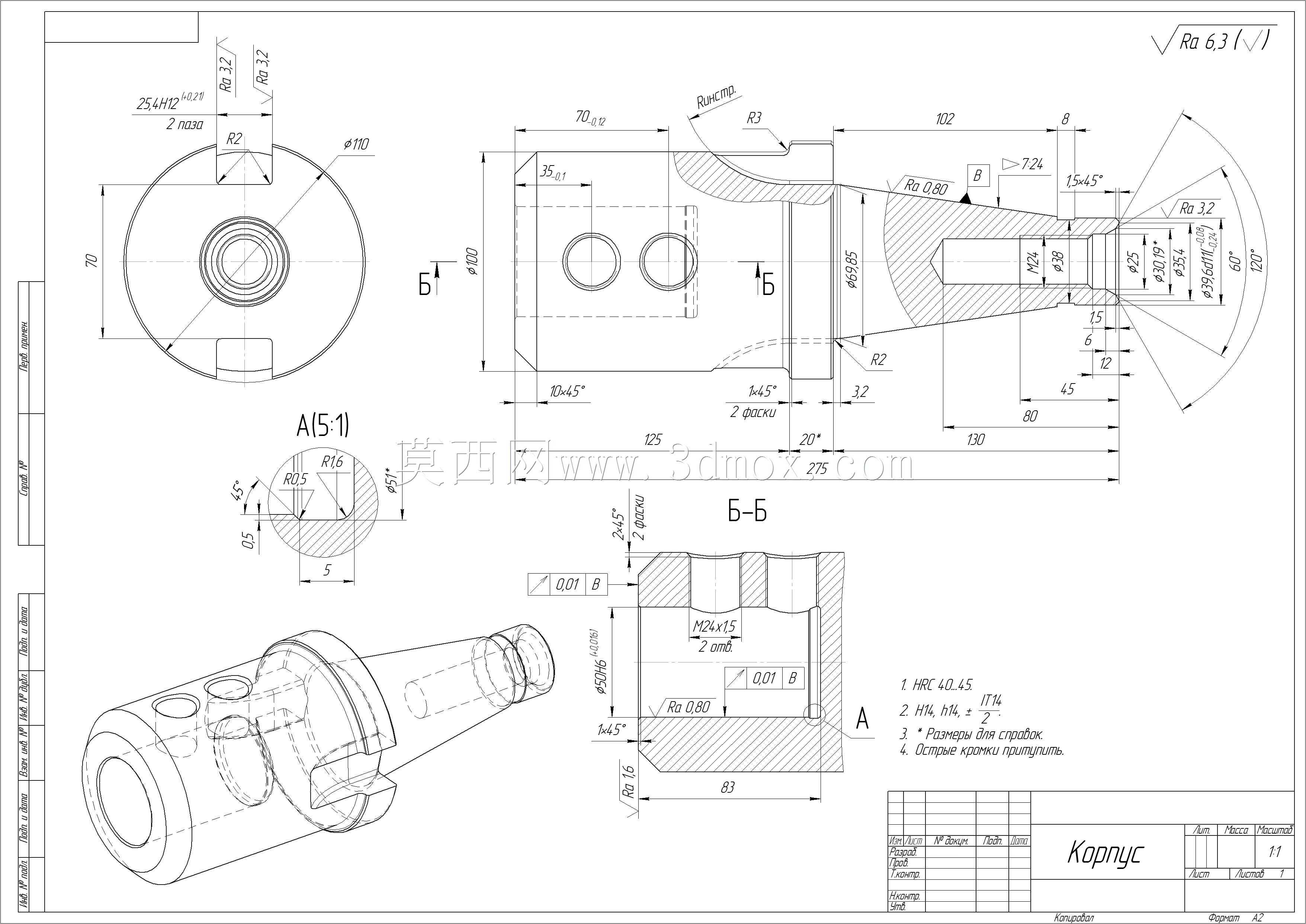

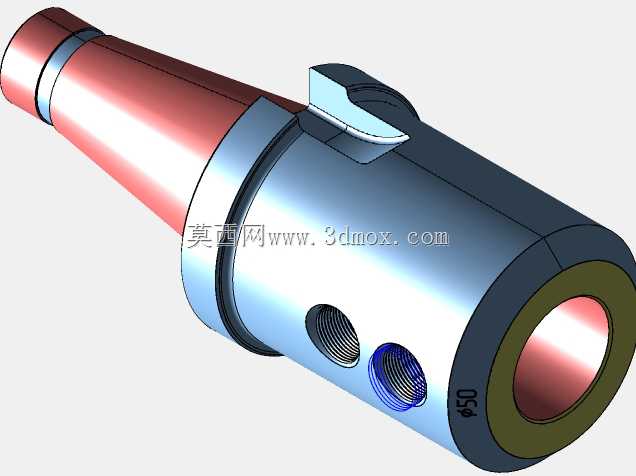

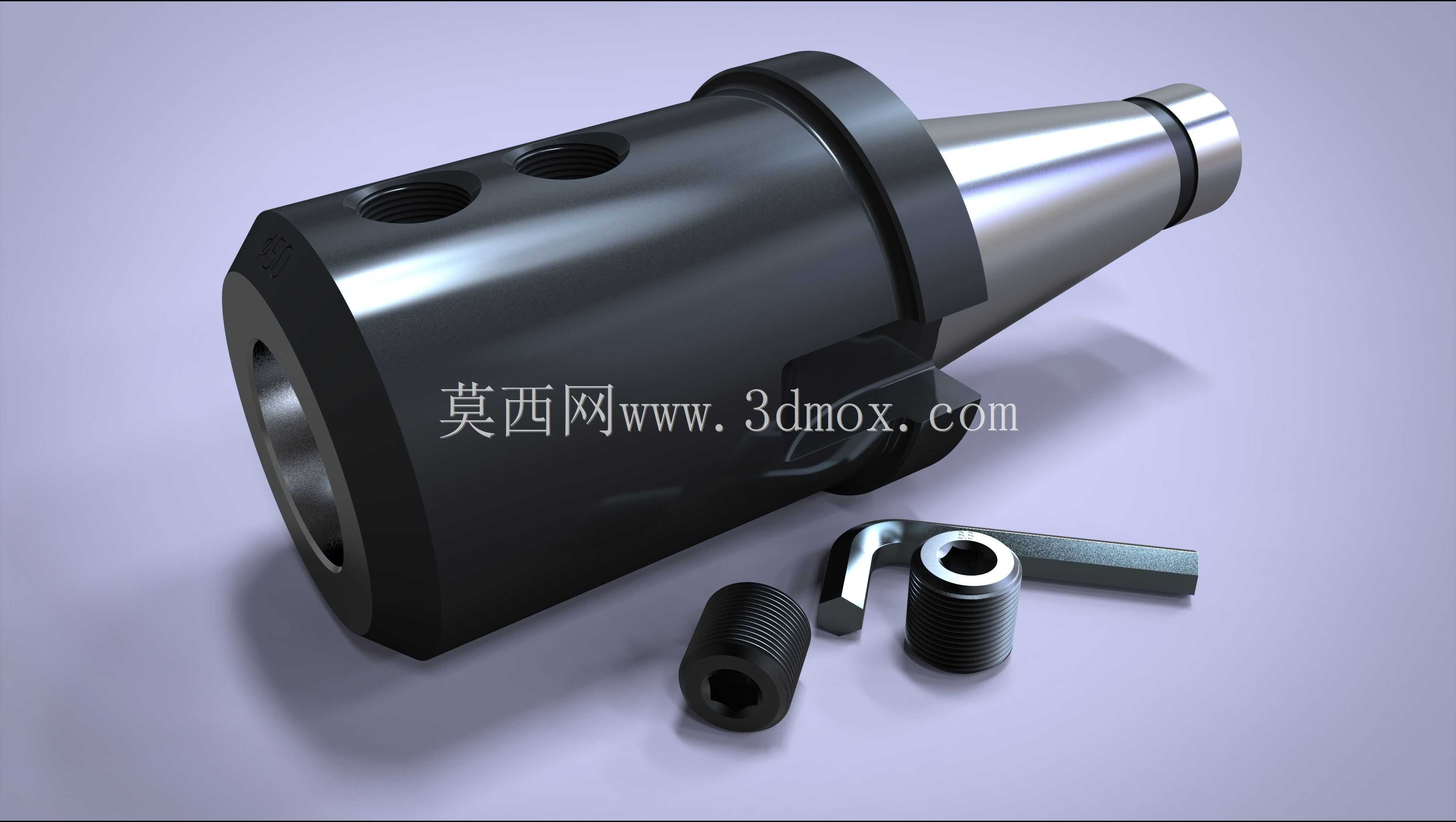

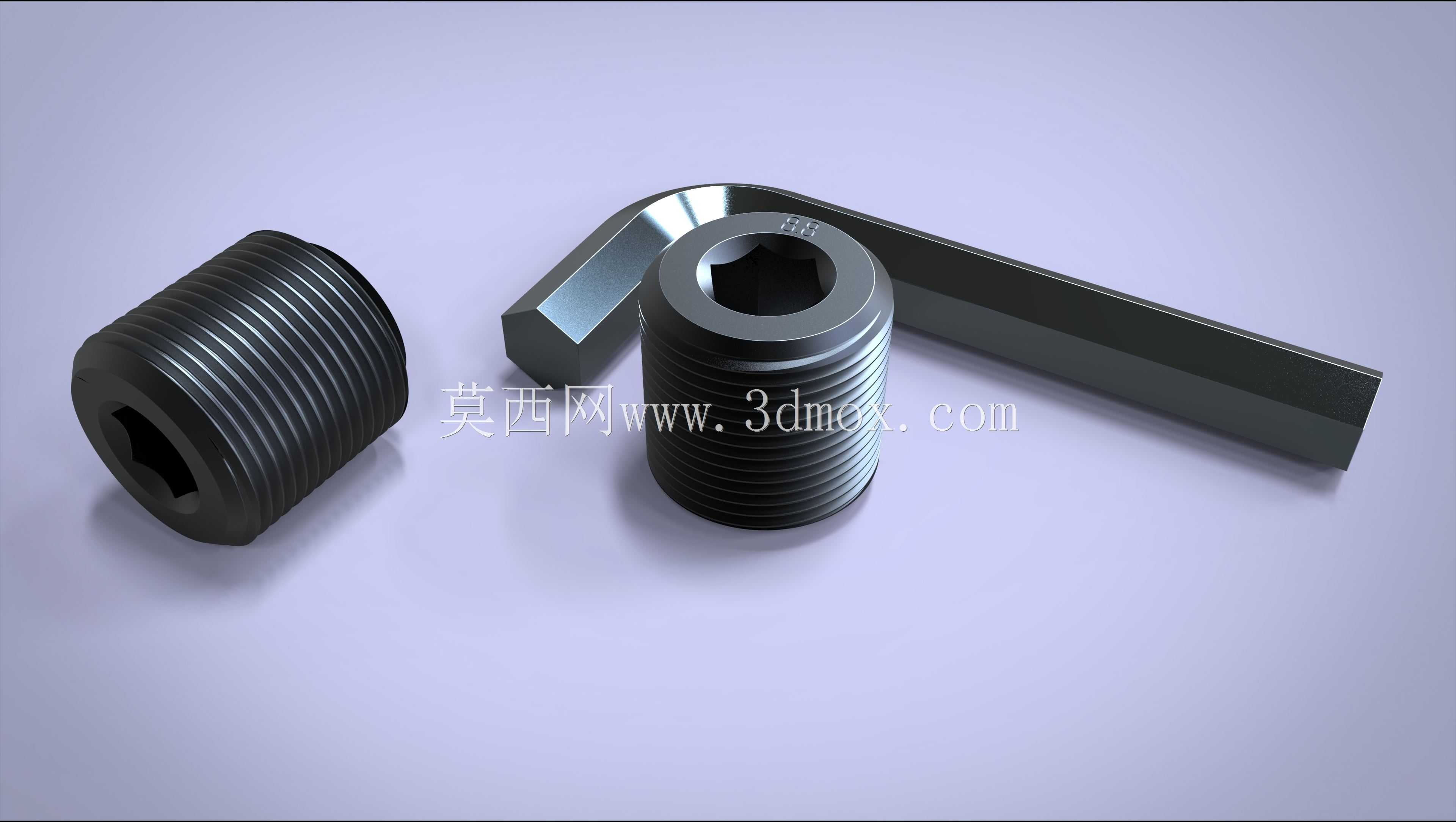

在常规立式铣床、摇臂钻床以及加工中心的钻孔工序里,这类7:24锥度的N50钻架是承担扭矩传递的核心衔接部件,它直接架起机床主轴与钻削刀具之间的动力传输通路,避免主轴直接装夹刀具带来的磨损,也能快速适配不同直径的钻削刀具,减少换刀时的调校时间。从结构设计逻辑来看,锥柄部分严格遵循7:24锥度的通用标准,这个锥度的自锁性适中,既可以保证高速旋转时的同轴度精度,又能在换刀时顺利拆卸,不会像莫氏锥度那样因为长时间传扭出现锥面咬死的问题。锥柄尾部的定位槽是和主轴端面的驱动键配合的,大扭矩钻削时的周向力主要靠这个配合面承担,避免锥面单独受力出现打滑划伤。主体的装夹端采用侧固式锁紧结构,本体上的两个锁紧螺钉孔对应刀具的侧固平面,拧紧螺钉后可以牢牢抵住刀具柄部,在大进给量钻削、尤其是硬质合金钻头加工钢件的时候,不会出现刀具回缩、打滑的问题,比弹簧夹头的装夹刚性更强,适合重切削工况。配套的锁紧螺钉和内六角扳手都是和本体适配的标准件,现场操作时不需要额外找配套工具,松开螺钉就能更换不同柄径的刀具,只要刀具柄径在装夹范围内,都能通过侧固螺钉完成锁紧。设计时需要严格控制锥面的粗糙度和锥度公差,锥面和主轴内锥的接触面积要达到85%以上,靠近大端的接触带要连续,否则高速旋转时会出现振刀,导致钻孔孔径超差、孔壁粗糙度不合格。安装边界上,锥柄装入主轴后,端面要和主轴端面保留0.02mm以内的间隙,靠锥面定位保证同轴度,不能靠端面贴合强行锁紧,否则会破坏锥面配合精度。装夹端的内孔和锥柄的同轴度公差要控制在0.01mm以内,不然钻孔时会出现钻头偏摆,钻出的孔位置度超差,甚至会折断钻头。日常使用中要注意保护锥面,不能磕碰划伤,存放时要套上防护套,避免铁屑、切削液残留锈蚀锥面,每次装夹前都要擦拭干净锥面和主轴内孔,保证配合面无杂质。这类钻架主要用在箱体类零件的钻孔、扩孔、铰孔工序,在通用机械加工车间的钻削工位是必备的工装附件,相比一体式的钻夹头,它的传扭能力更强,能承受更大的切削力,适合加工钢、铸铁等硬度较高的工件材料,在批量零件加工时能有效提升装夹效率,减少换刀辅助时间。
