Starret精密冲针套装收纳结构设计

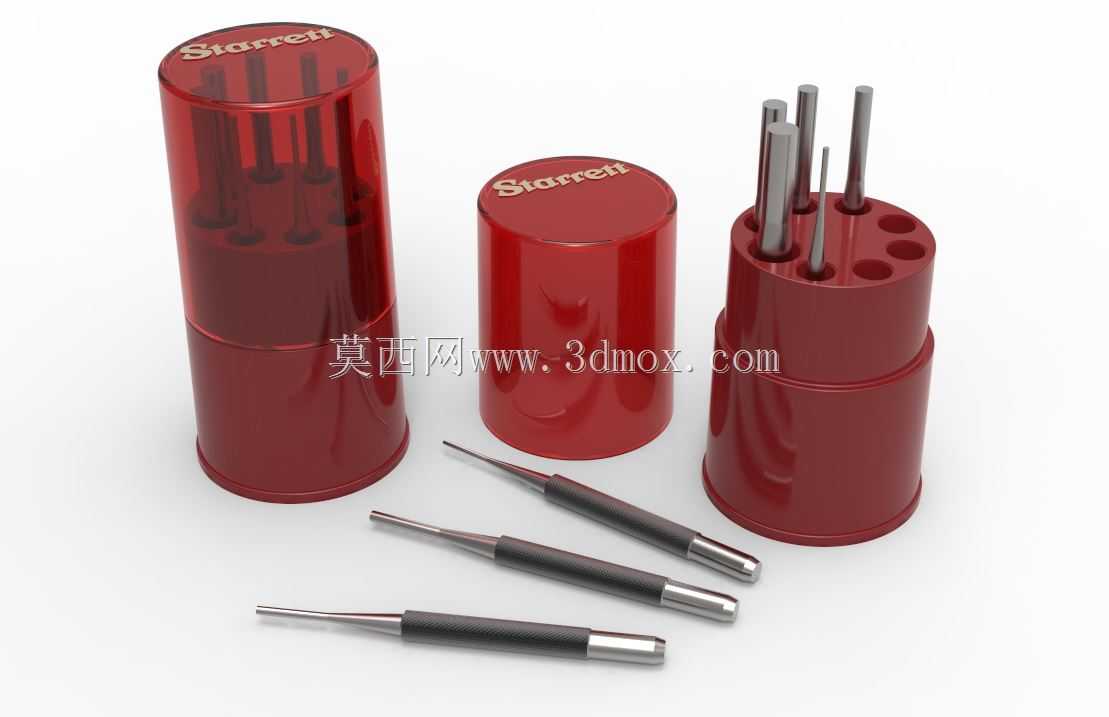

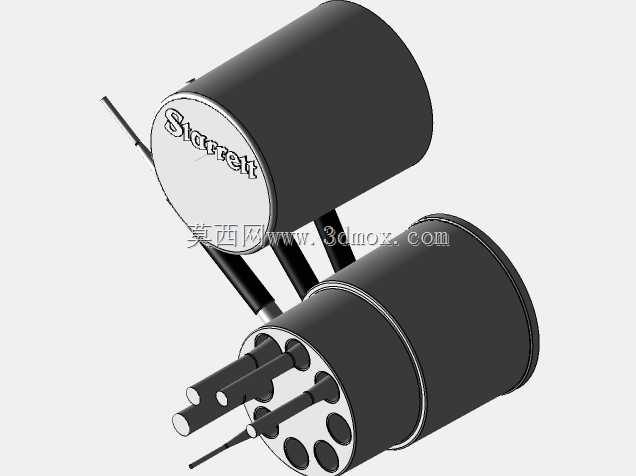

这套冲针组件主要面向钳工装配、五金维修、小型零件冲孔作业场景，在模具修配、薄板打孔、销钉拆装工序中使用频率极高。整套组件包含多支不同直径的冲针，配套一体式红色收纳筒体，筒体采用上下分层结构设计，上部开设对应冲针直径的定位孔，冲针插入后可保持竖直放置，避免刃口磕碰损伤，下部为封闭储物空间，可放置备用冲头或者小型配套辅件，外配同色密封端盖，可隔绝车间内的切削液、金属粉尘进入收纳腔，长期存放也不会出现冲针锈蚀、刃口积污的问题。冲针本身采用三段式结构设计，工作端为磨削成型的尖冲头，过渡段做了锥面强化处理，可承受冲孔时的轴向冲击力，避免冲头根部应力集中断裂，手持段包裹防滑绝缘胶套，尾部为定位圆柱，敲击时受力均匀，不会出现端部卷边变形的问题。收纳筒体的外形为圆柱结构，直径可适配常规钳工工具柜的抽屉分格，放置时不会滚动滑落，端盖与筒体采用过盈配合，无需额外锁扣即可实现可靠密封，单手即可开合取用，适配车间快速作业的操作节奏。设计过程中重点考虑了冲针的防护需求，每支冲针对应独立的定位孔，孔位深度覆盖冲针刃口段，插入后刃口完全处于孔内，即使收纳筒倾倒或者受到外力碰撞，冲针也不会窜动磕碰，同时孔位按照直径大小顺序排布，取用对应规格的冲针时无需逐一翻找，可大幅提升作业效率。冲针的长度设计兼顾了不同作业深度需求，既可以完成薄板类零件的冲孔作业，也可以伸入深孔结构内完成销钉顶出、残件清理的操作，胶套段的直径符合人体工程学握持尺寸，长时间手持作业也不会出现硌手的问题，尾部敲击面做了平面淬火处理，反复敲击后不会出现凹陷变形，可延长整套工具的使用寿命。收纳筒的外壁做了防滑纹理处理，手上沾有油污时也可以稳定拿取，不会出现滑脱掉落的问题，筒体材质选用耐冲击的工业塑料，掉落在水泥地面上也不会出现开裂变形，适配车间复杂的作业环境。
