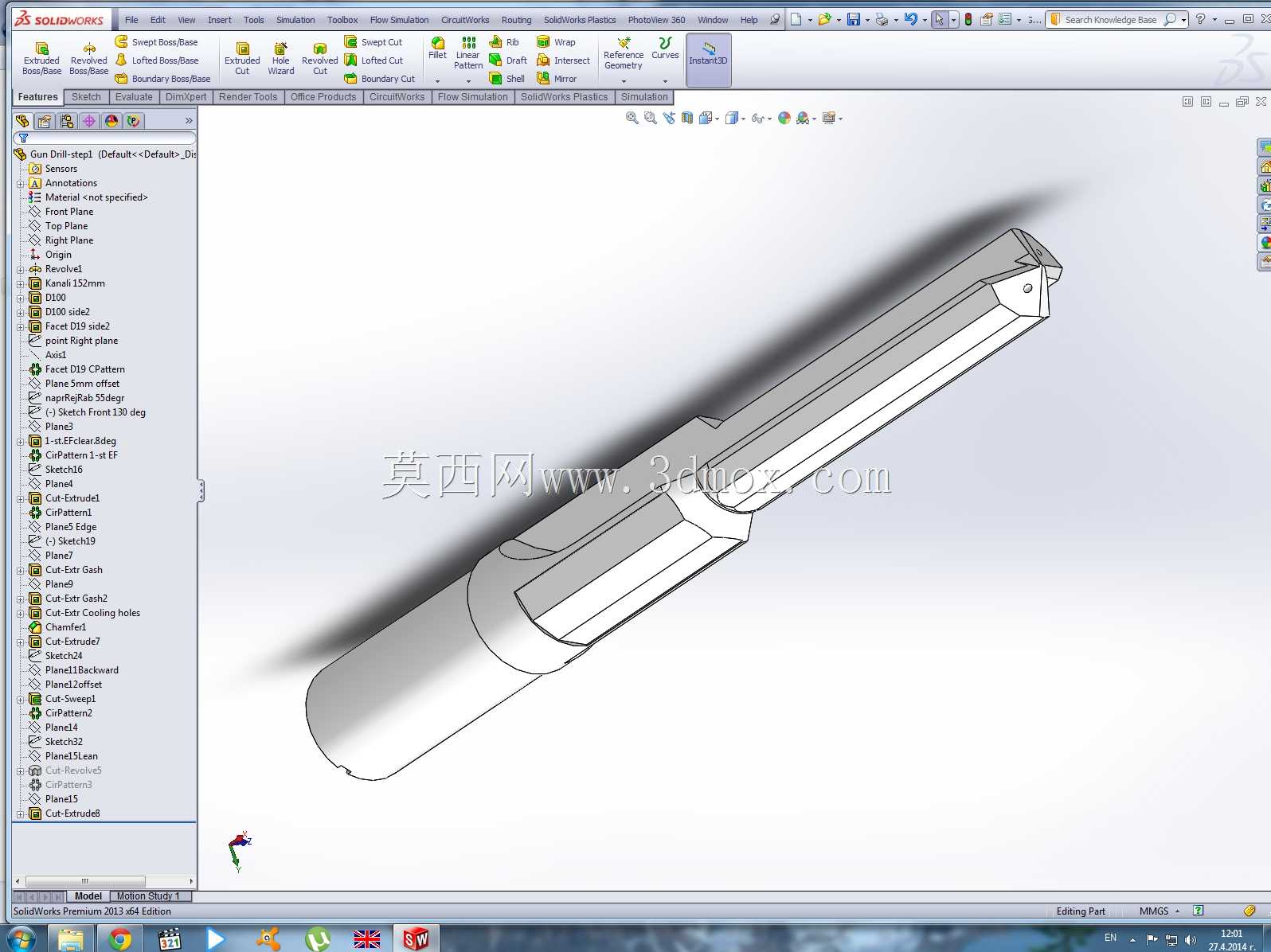

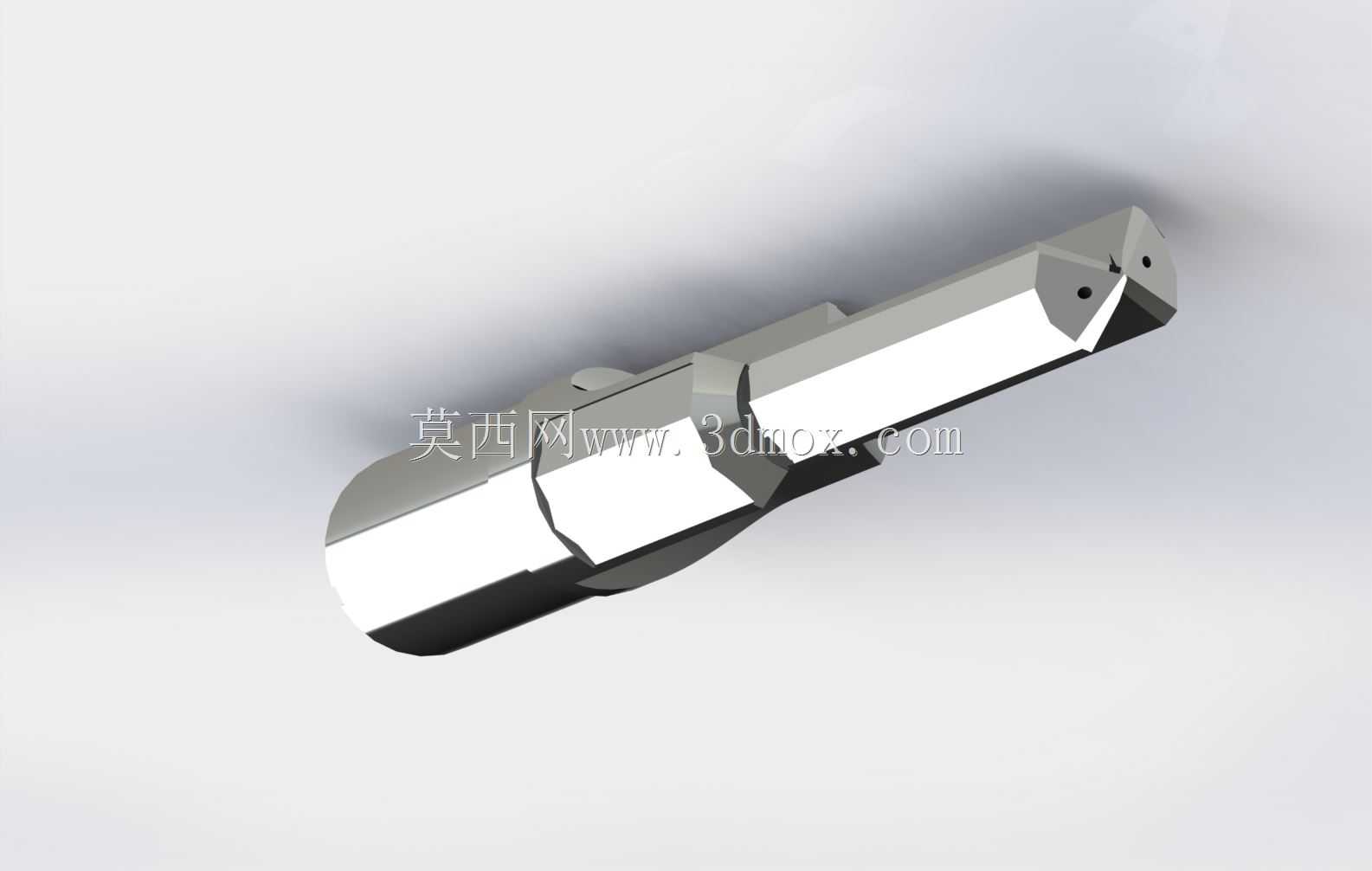

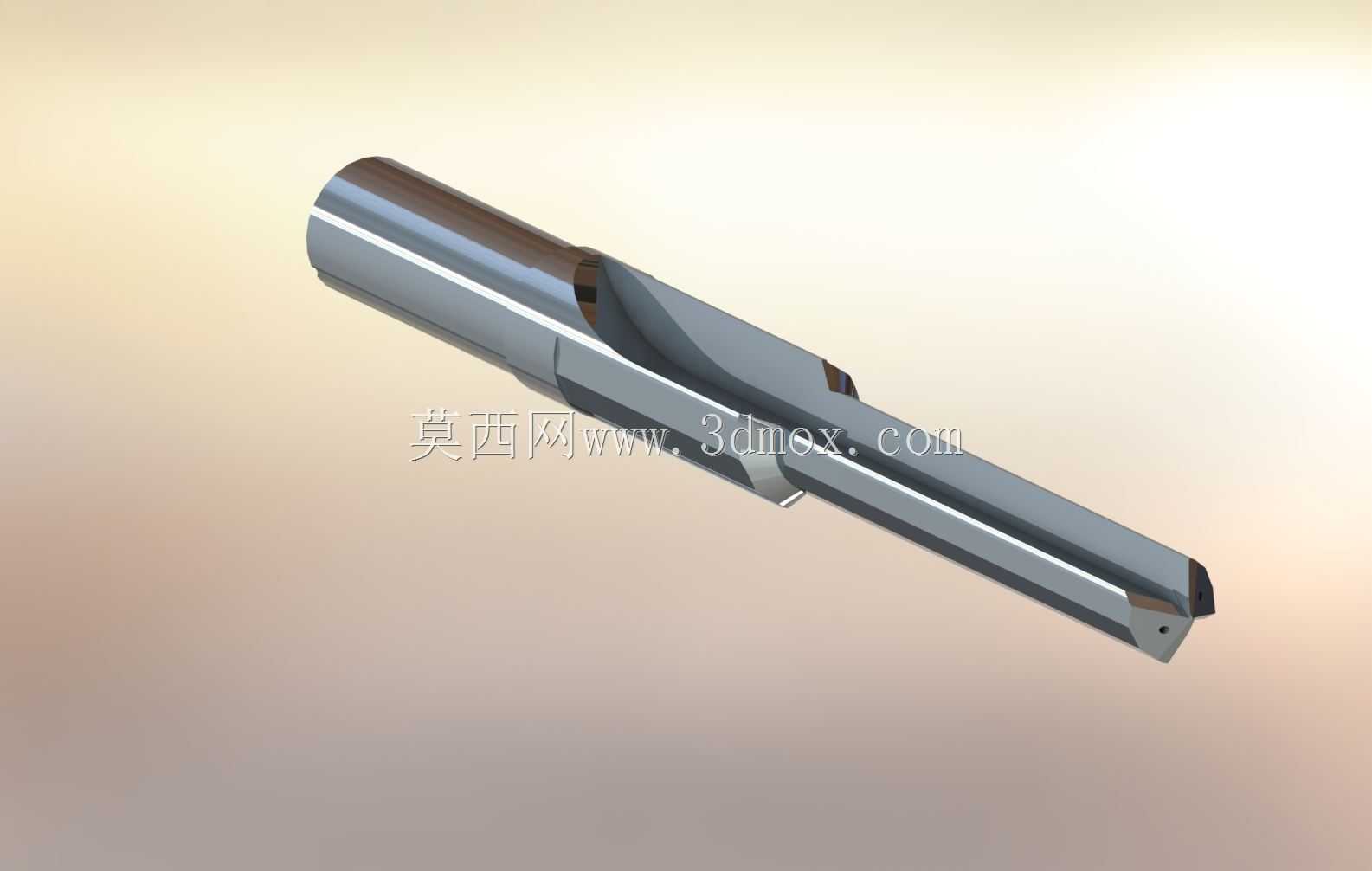

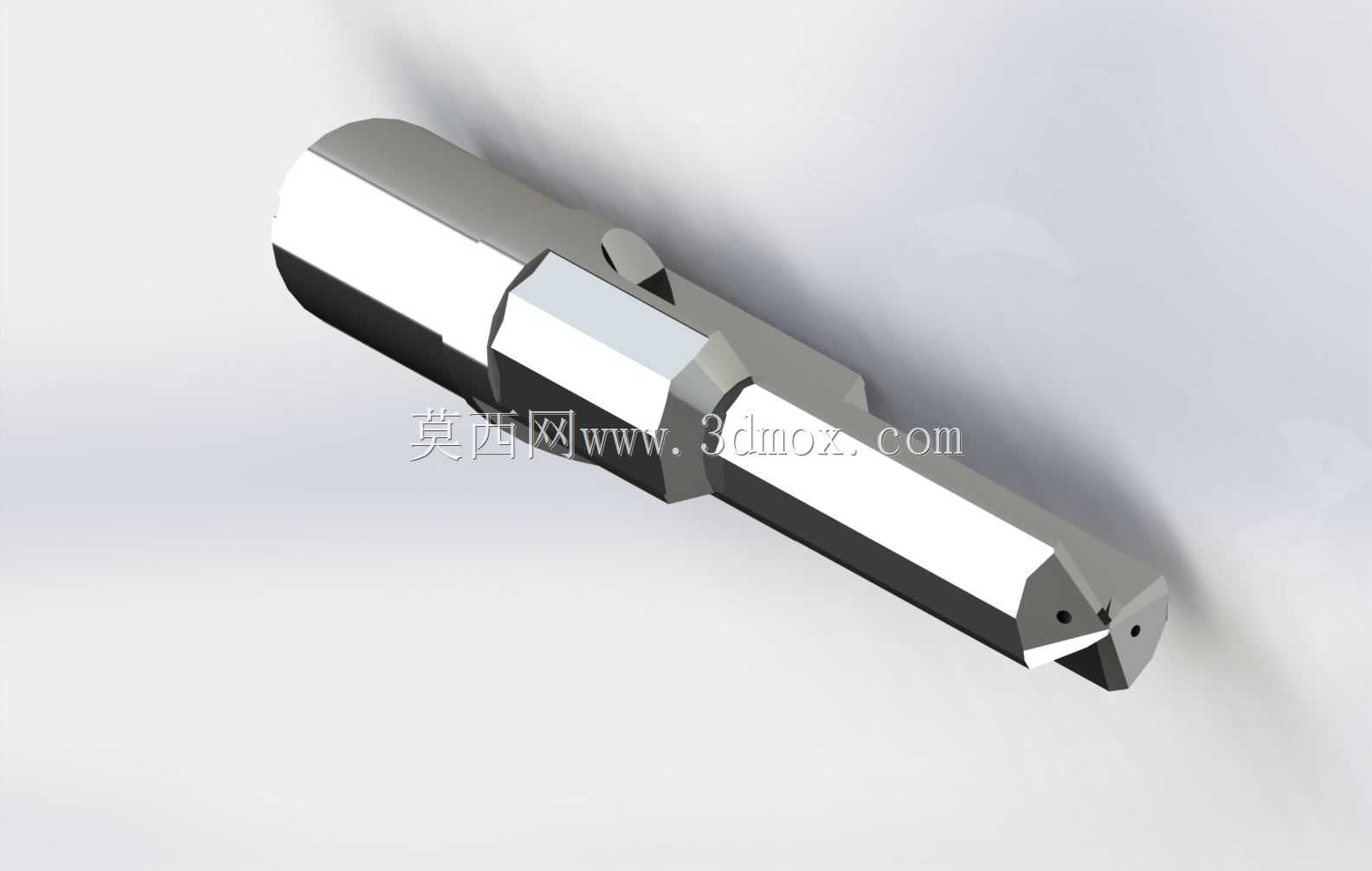

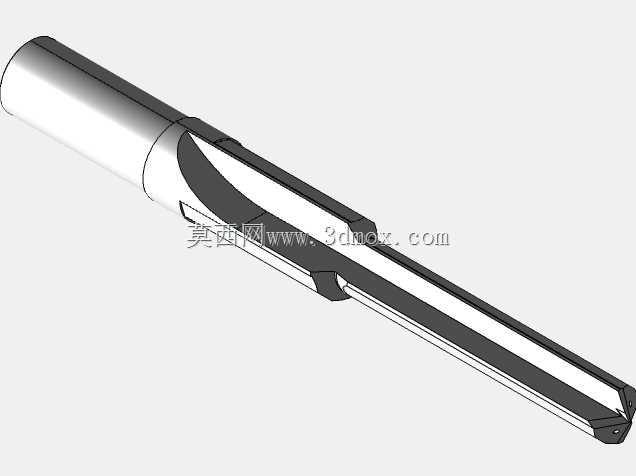

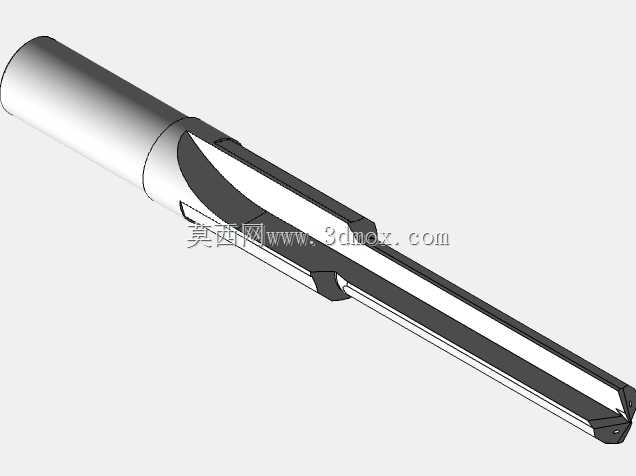

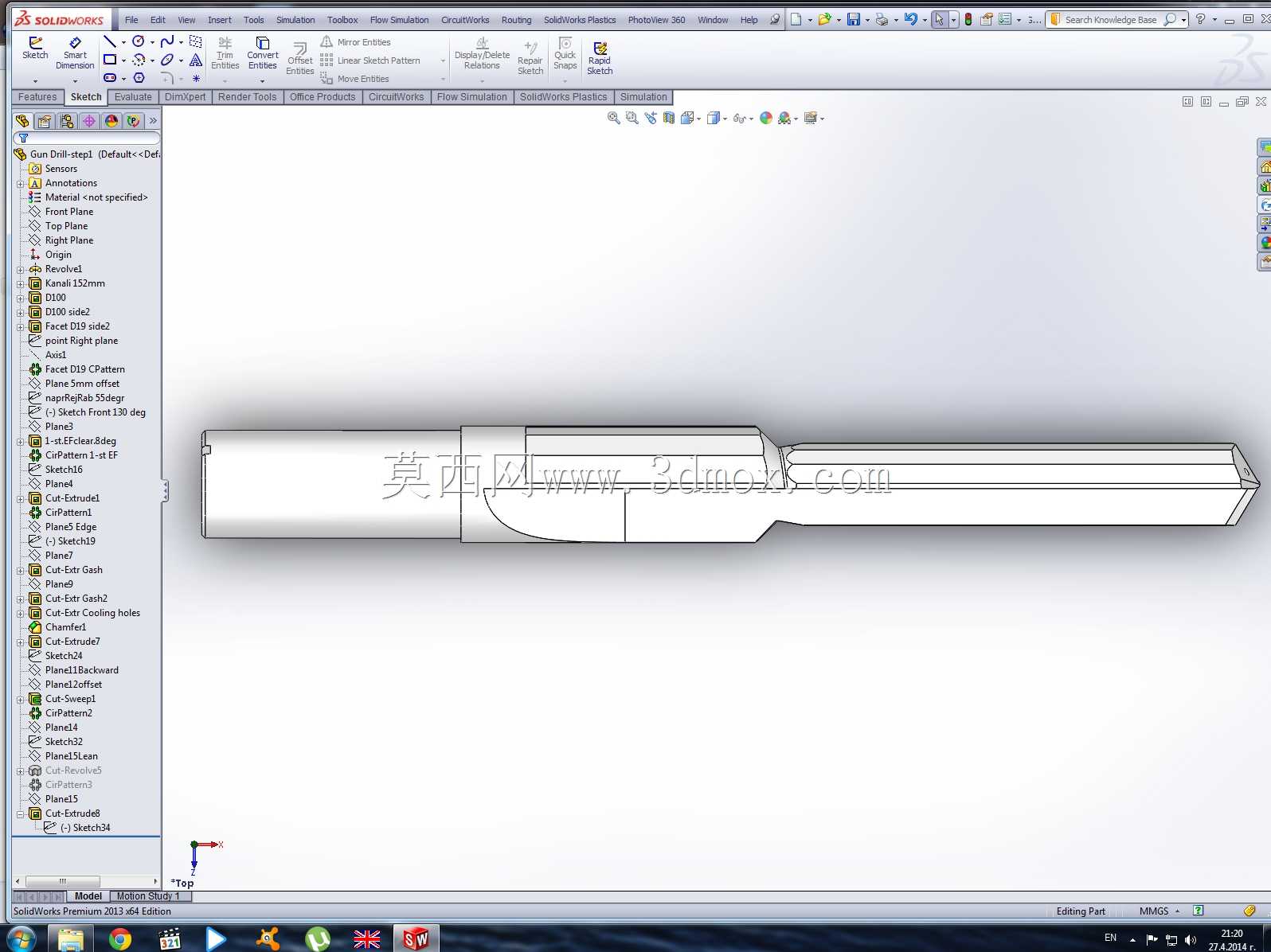

硬质合金直槽阶梯钻结构设计

这款硬质合金直槽阶梯钻主要面向金属切削加工场景，在批量零部件的孔加工工序中应用广泛，常见于普通机床、数控加工中心的钻削工位，可一次性完成不同直径层级的孔加工需求，省去多次换刀、对刀的工序，有效提升孔系加工的同轴度精度与加工效率。从结构设计来看，刀具采用直槽排屑构型，排屑槽的螺旋角为0度，槽型经过刃口钝化处理，在加工铸铁、硬质合金工件、有色金属材料时，切屑可沿直槽顺畅排出，避免切屑缠绕刀体造成的孔壁划伤、刀具崩损问题。刀具的阶梯过渡段采用平滑锥面衔接，不同直径段的刃口同轴度控制在微米级，可保证加工出的阶梯孔台阶端面平整无毛刺，孔径公差稳定在IT7级精度范围内，无需后续铰孔或锪孔工序即可满足多数装配场景的精度要求。刀具的装夹柄部采用标准直柄构型，适配市面上绝大多数钻夹头、ER弹簧夹头的装夹尺寸，装夹时的夹持长度可根据加工深度灵活调整，柄部的圆柱度公差严格控制，可避免高速钻削时出现的刀体跳动问题，有效提升加工孔的位置精度。在实际加工应用中，这款阶梯钻可同时完成钻孔、倒角、锪台阶的复合加工动作，针对薄板类零件、液压阀块、汽车零部件的安装孔加工场景适配性极强，直槽设计相比螺旋槽钻头，在加工短切屑材料时的刚性更强，刀具悬伸长度可根据加工孔深做对应调整，刃部的硬质合金材质经过高温烧结处理，红硬性表现优异，在中等切削速度下可保持长时间的刃口锋利度，减少频繁换刀磨刃的辅助时间。设计过程中针对阶梯处的应力集中问题做了圆角过渡优化，避免高速进给时阶梯刃口出现崩缺，钻尖部分采用标准双顶角构型，定心性能优异，钻入工件时不会出现滑移偏孔的问题，可有效降低孔位的位置度误差，适配盲孔、通孔的不同加工需求，排屑槽的抛光处理可减少切屑与槽壁的摩擦阻力，进一步提升排屑顺畅度，降低钻削过程中的切削热堆积，延长刀具的连续使用寿命。
