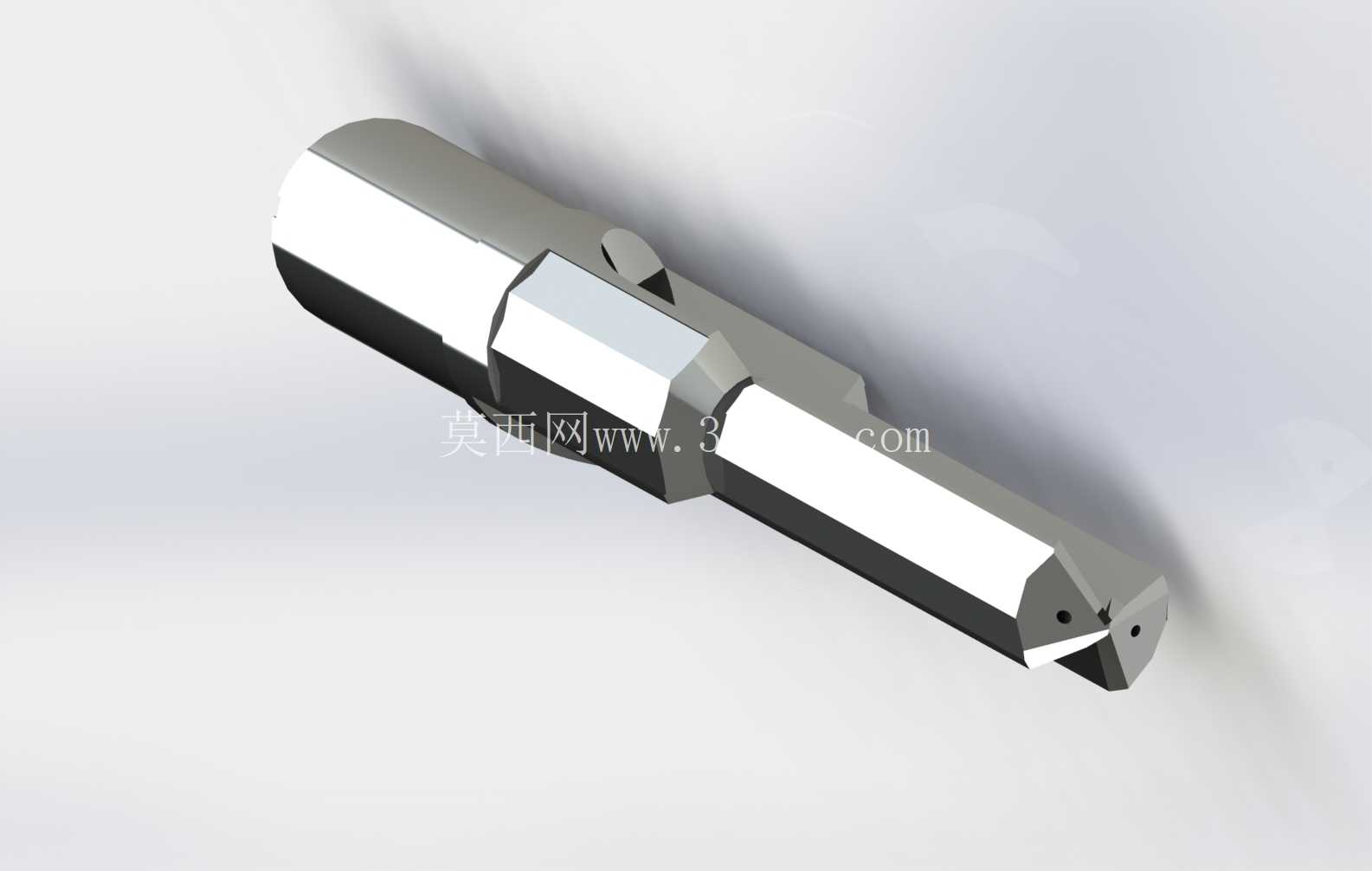

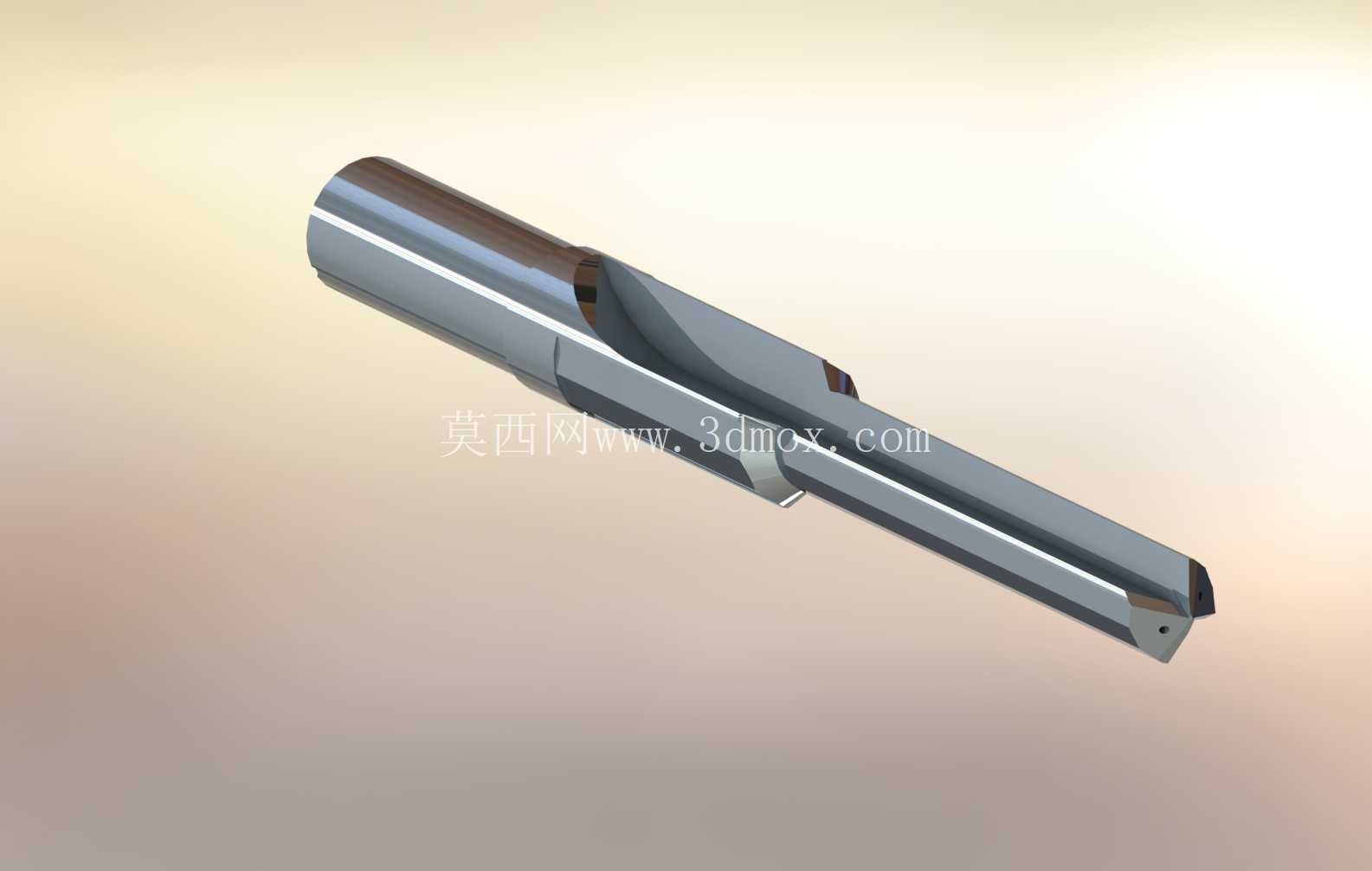

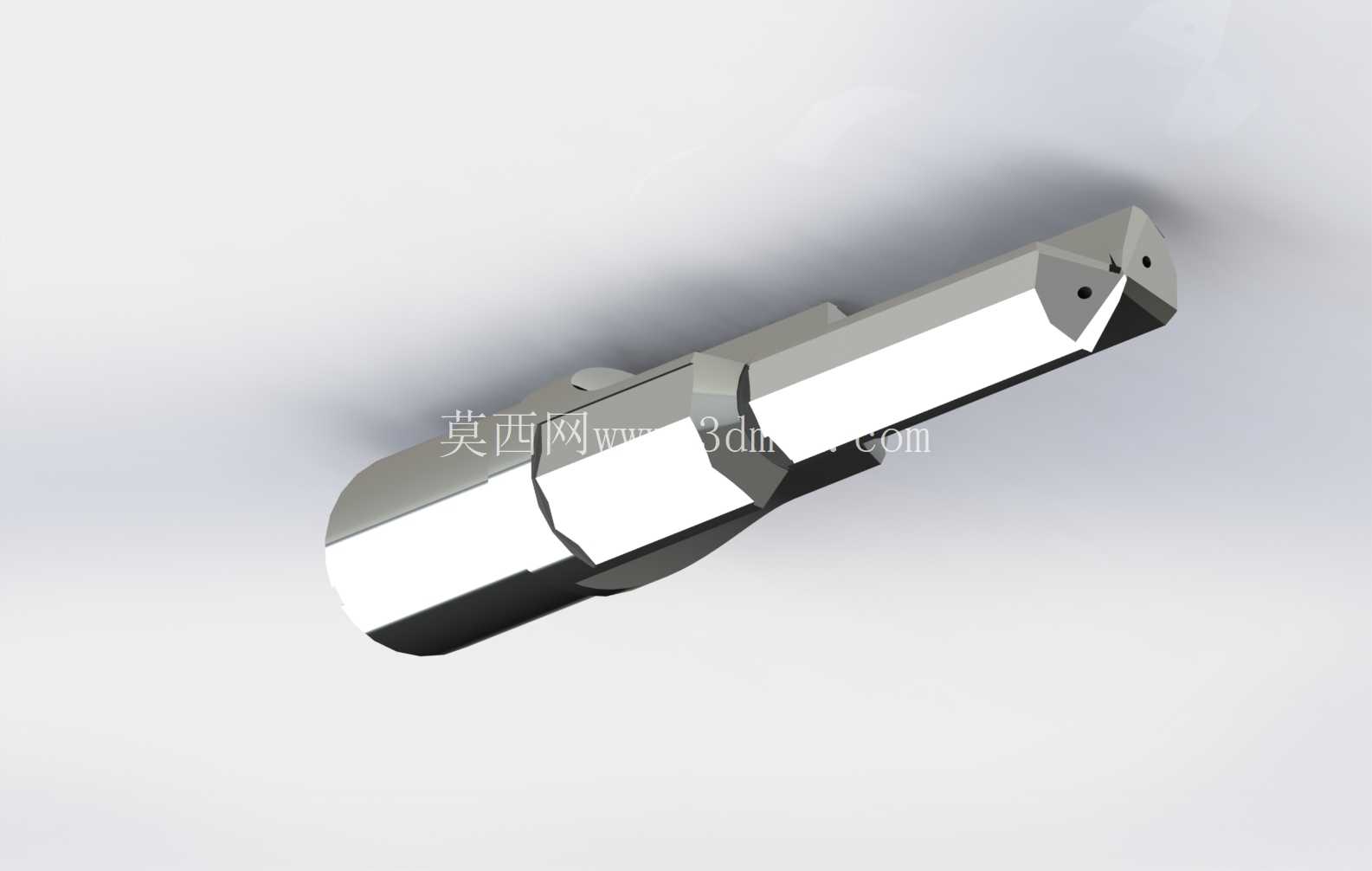

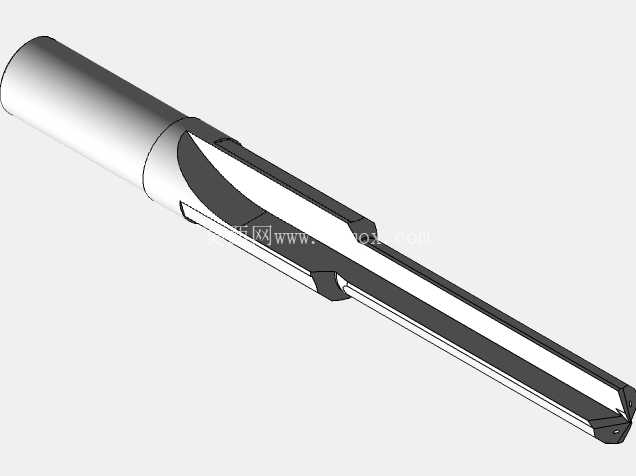

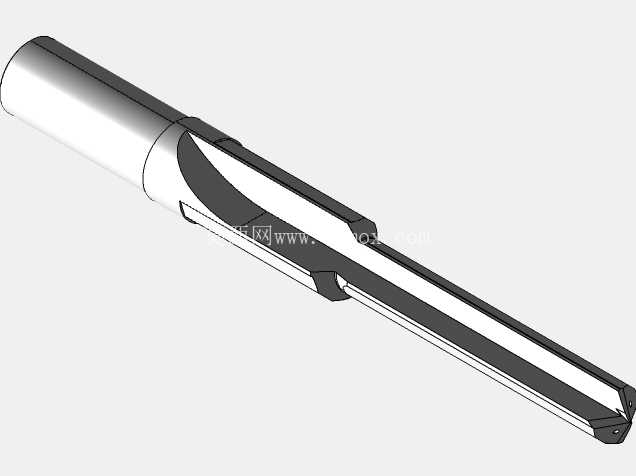

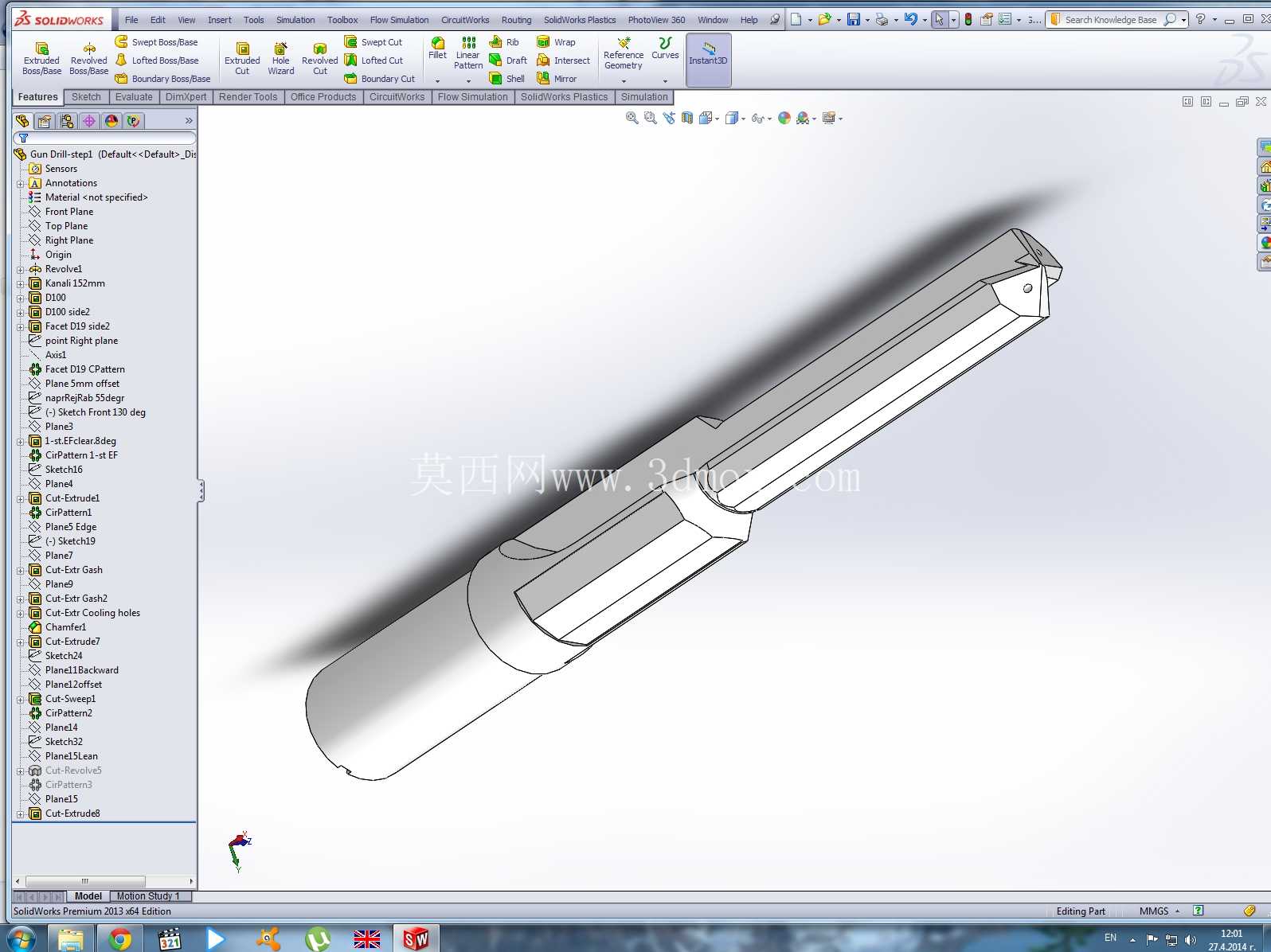

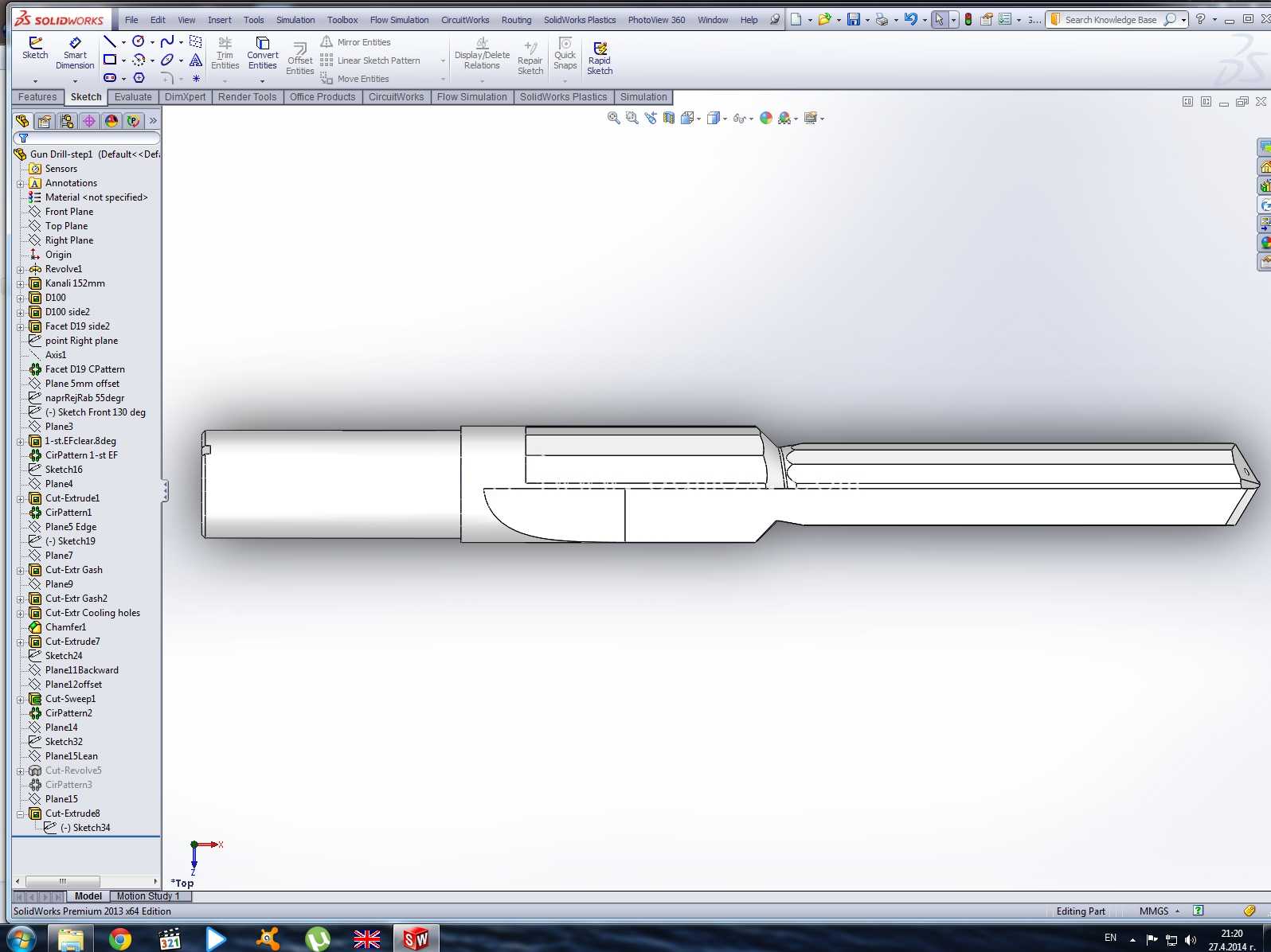

整体硬质合金阶梯直槽钻具结构设计

项目分类:通用机械零部件 发布时间:2026-05-21 ID:1149931
  • 整体硬质合金阶梯直槽钻具结构设计
  • 整体硬质合金阶梯直槽钻具结构设计
  • 整体硬质合金阶梯直槽钻具结构设计
  • 整体硬质合金阶梯直槽钻具结构设计
  • 整体硬质合金阶梯直槽钻具结构设计
  • 整体硬质合金阶梯直槽钻具结构设计
  • 整体硬质合金阶梯直槽钻具结构设计
  • 整体硬质合金阶梯直槽钻具结构设计

  在金属切削加工场景里,孔加工占常规机加工序总量的三成以上,尤其是针对需要一次成型阶梯孔的加工工况,普通直柄麻花钻需要多次换刀、扩孔才能达到尺寸要求,不仅换刀辅助时间长,多次定位带来的同轴度误差也很难满足精密零部件的装配要求,这类整体碳化物材质的阶梯直槽钻,就是为解决这类加工痛点开发的切削刀具。从实际加工适配场景来看,这类刀具主要适配加工中心、数控车床的内冷或外冷供油系统,可针对碳钢、合金钢、有色金属以及部分高温合金材料进行实体钻孔、阶梯孔一次成型加工,常见于汽车零部件的阀块孔加工、液压元件的安装孔加工、模具模板的定位孔加工场景,相比普通高速钢钻头,硬质合金基体的红硬性可以支撑更高的线速度加工,加工效率能提升2-3倍,同时孔壁的表面粗糙度可以稳定达到Ra1.6以内,减少后续铰孔工序的加工余量。

  从结构设计逻辑来看,这款刀具采用直槽构型而非麻花钻的螺旋槽,核心考量是针对短切屑材料的加工排屑需求,直槽的排屑通道更平直,切屑不会像螺旋槽那样在槽内发生二次挤压,尤其在加工阶梯位置时,直径突变处的切屑可以直接顺着直槽排出,避免切屑卡滞在阶梯台阶位置造成孔径超差或者刀具崩损。刀具的切削端采用双韧带设计,外圆处的支撑韧带可以在钻孔过程中保持刀具的回转稳定性,减少钻孔时的偏摆量,针对阶梯过渡位置,设计了圆弧过渡的切削刃衔接结构,避免直角台阶处的应力集中,在高速进给时不会因为切削力突变造成刃口崩缺。刀具的夹持端采用直柄构型,适配标准的ER弹簧夹头、液压刀柄以及热缩刀柄,夹持直径公差控制在h6级别,保证装夹后的径向跳动量控制在0.005mm以内,满足高速加工的动平衡要求。从安装边界尺寸来看,刀具的总长根据加工孔深做了匹配设计,刃长部分覆盖常规加工的阶梯孔深度范围,阶梯部分的直径差根据常见的螺纹底孔+沉头孔尺寸做了标准化适配,比如常见的M6螺纹底孔5mm搭配沉头孔10mm、M8螺纹底孔6.8mm搭配沉头孔12mm的尺寸组合,都可以通过一次走刀完成加工,不需要额外更换锪孔刀具。

  在实际使用过程中,这类直槽阶梯钻的切削参数需要根据加工材料做适配,加工普通碳钢时线速度控制在80-120m/min,每转进给量根据孔径大小控制在0.1-0.25mm/r,采用外冷供油时需要保证切削液流量足够冲至切削刃位置,带内冷通道的型号可以适配更深孔的加工,排屑效果更稳定。刀具的刃磨部分,当切削刃磨损量达到0.2mm时就需要进行重磨,重磨时需要保证两个主切削刃的对称度误差不超过0.02mm,否则会造成钻孔孔径扩大、孔壁粗糙度变差的问题,阶梯位置的刃口需要做0.05mm左右的钝化处理,提升刃口的抗冲击性能,避免断续切削时的崩刃问题。

  相比分体式的阶梯钻,整体硬质合金的结构刚性更好,没有焊接位置的应力缺陷,在高速切削时不会出现刀头脱落的风险,适合大批量自动化生产线的连续加工场景,减少换刀频次和刀具异常损耗带来的停机时间。在三维建模过程中,需要重点还原切削刃的角度参数、直槽的螺旋角误差(直槽的螺旋角为0°,槽型的截面形状需要匹配砂轮磨削的成型轨迹,保证排屑空间的容积足够容纳单转进给产生的切屑体积)、阶梯位置的过渡圆角、柄部的夹持公差,这些细节参数直接决定了后续生成的工程图是否能直接用于刀具的生产制造,也能为加工仿真提供准确的刀具模型,验证加工过程中是否会发生干涉、碰撞问题。
