Rabaconda便携式桌面挑战赛

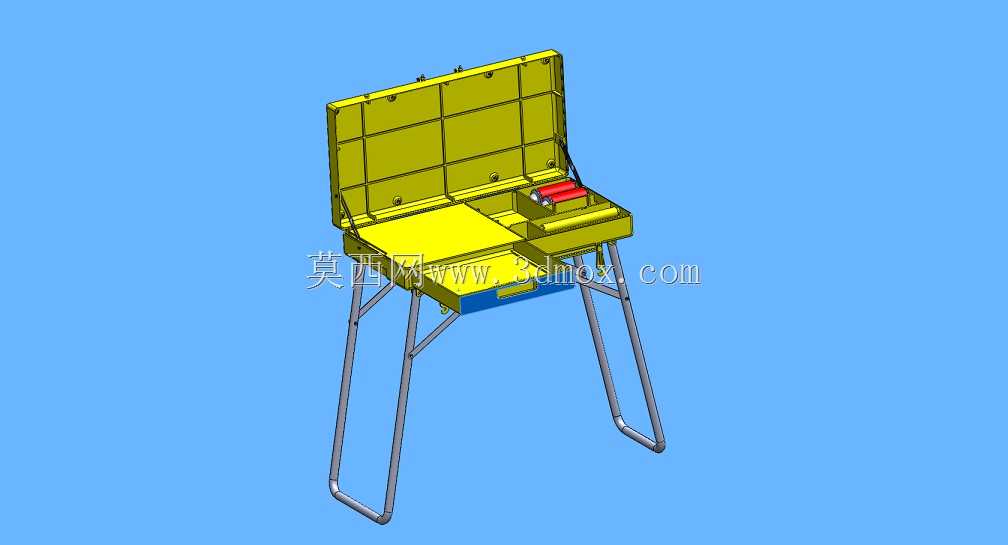

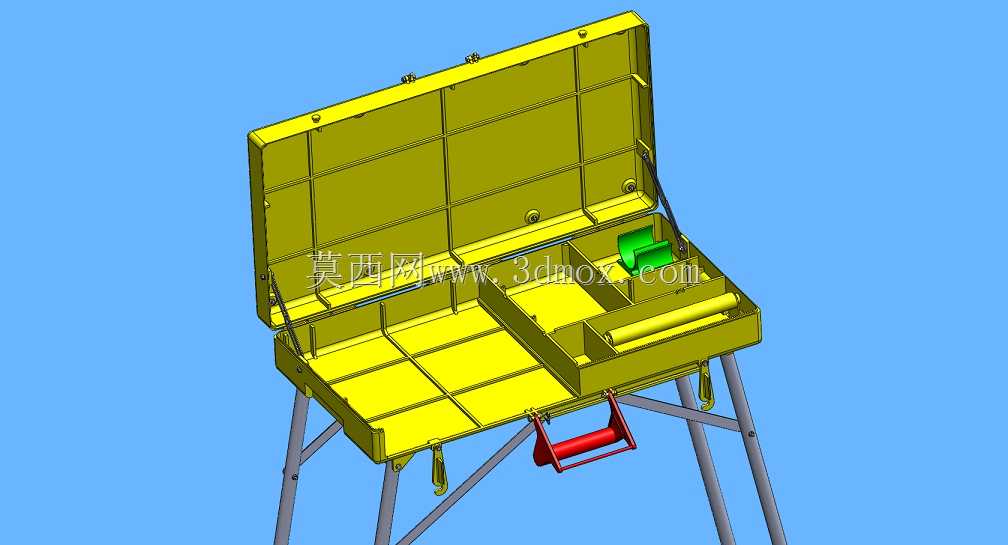

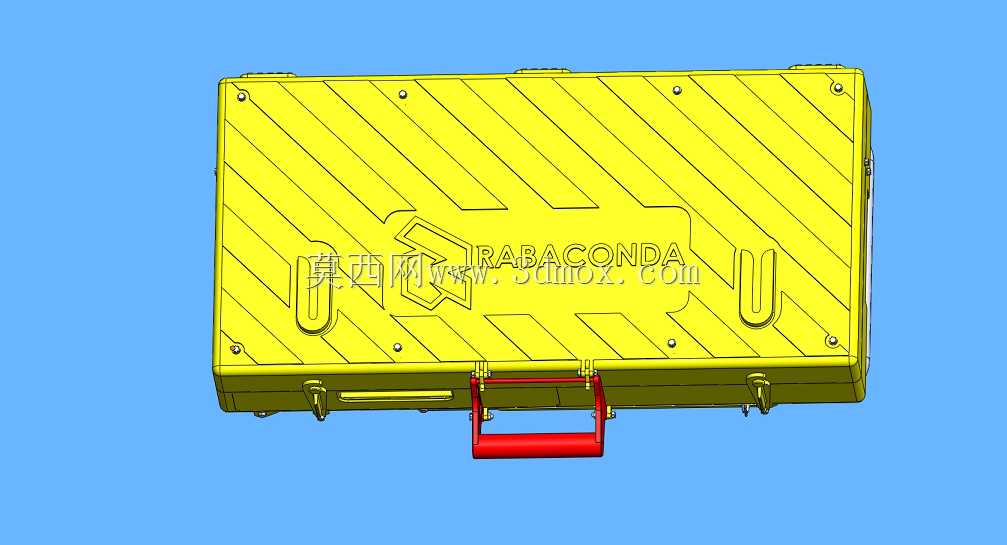

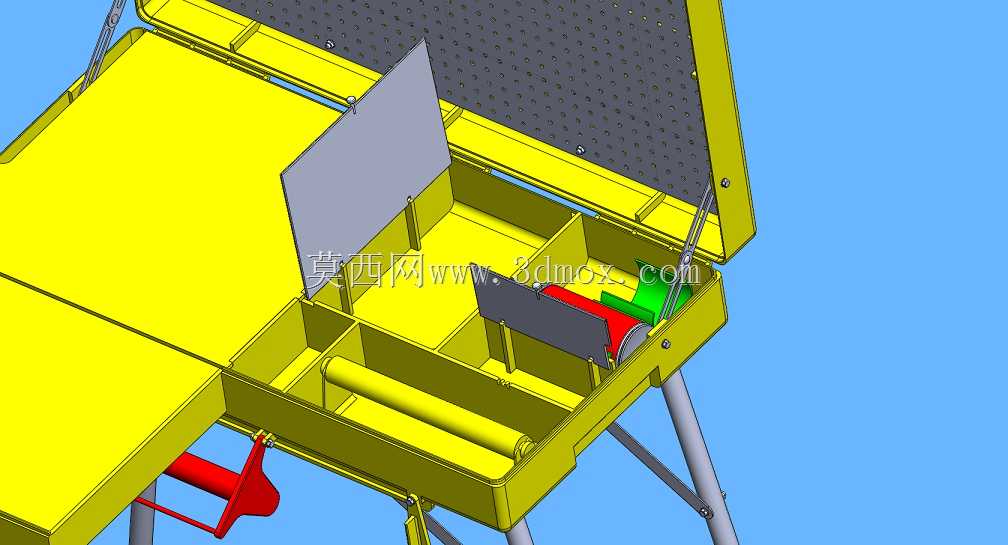

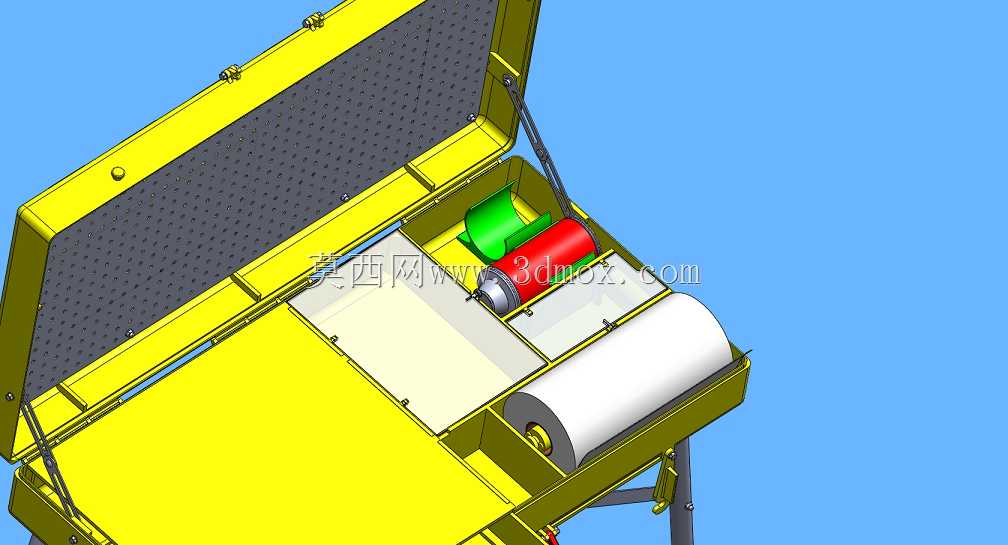

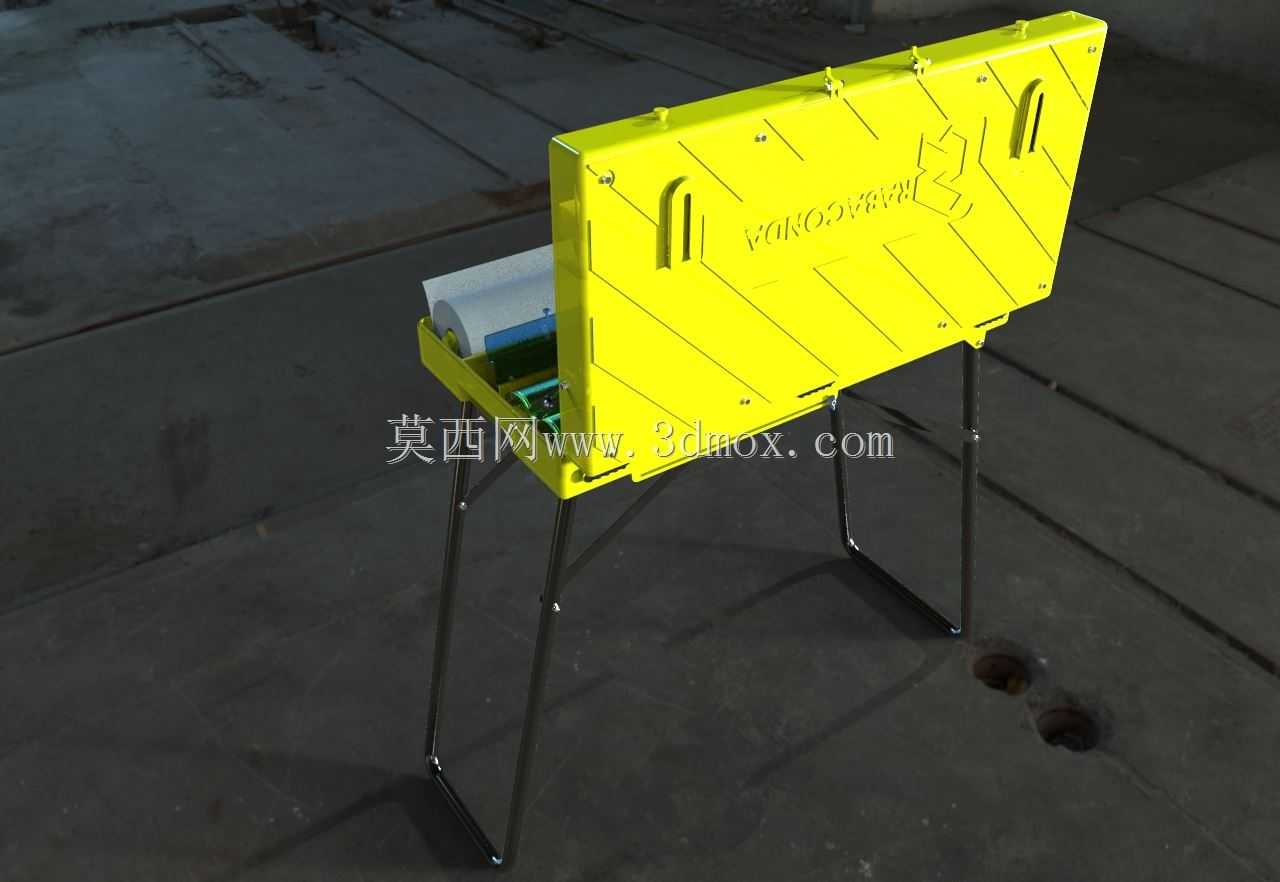

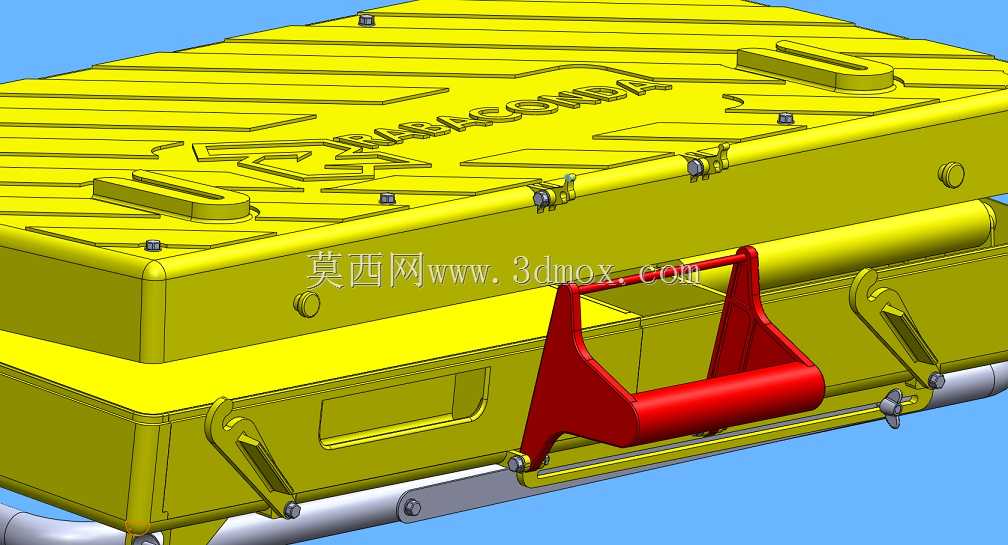

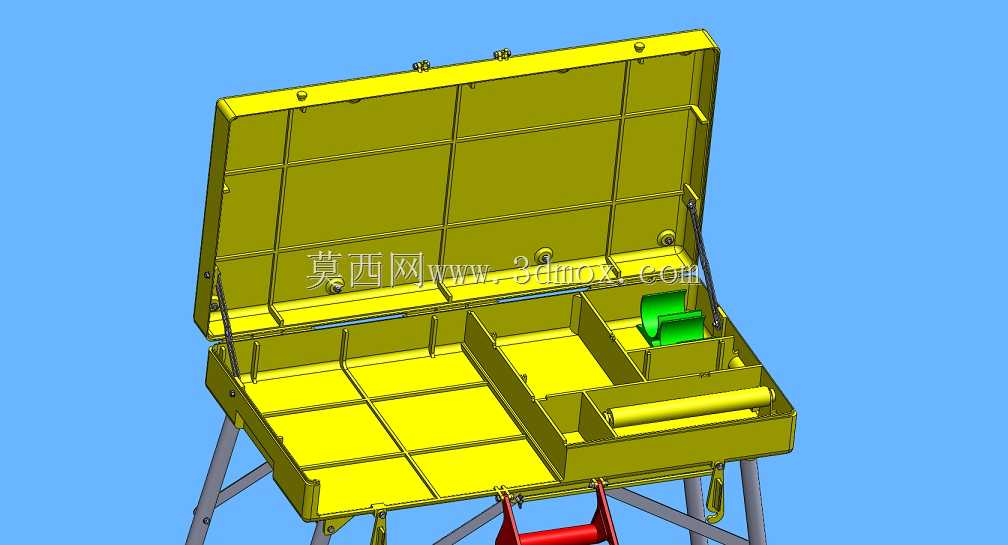

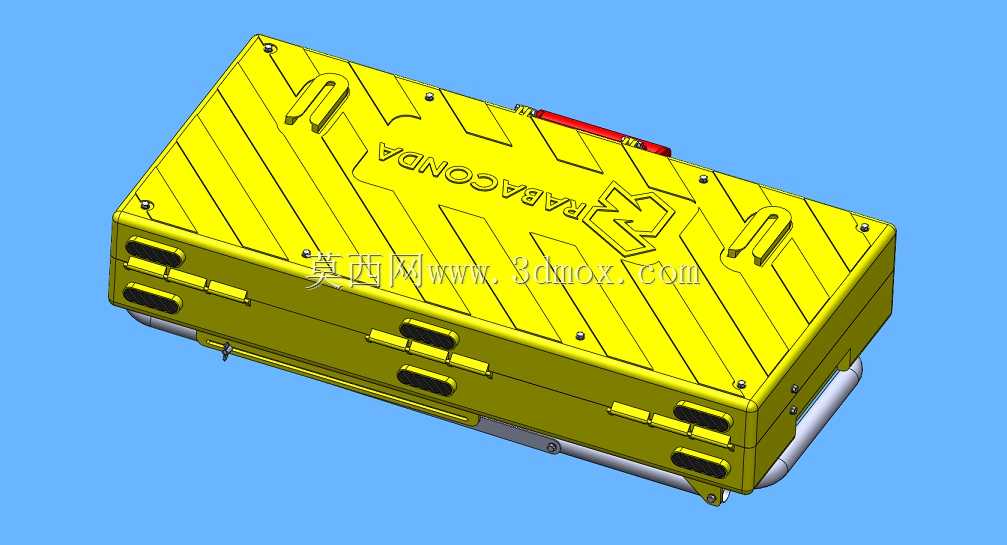

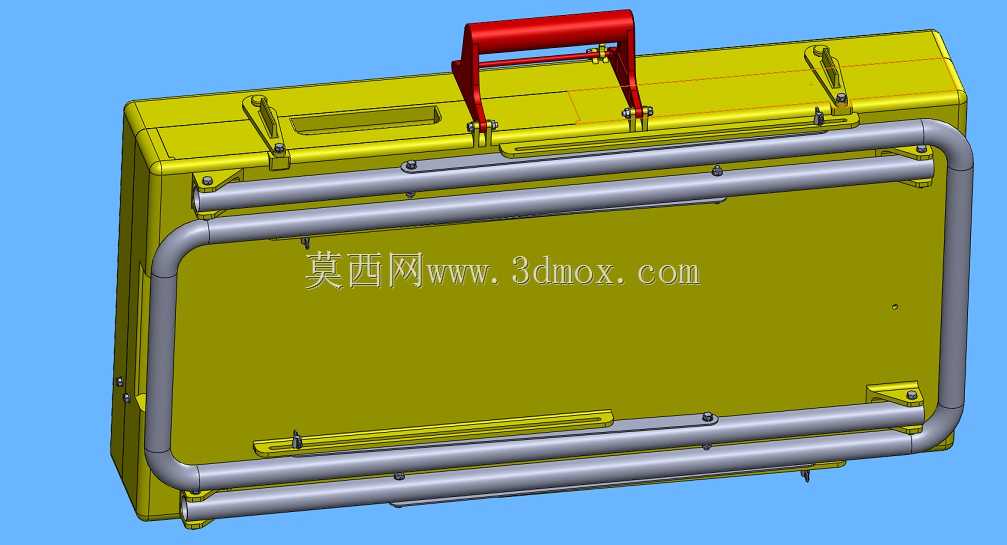

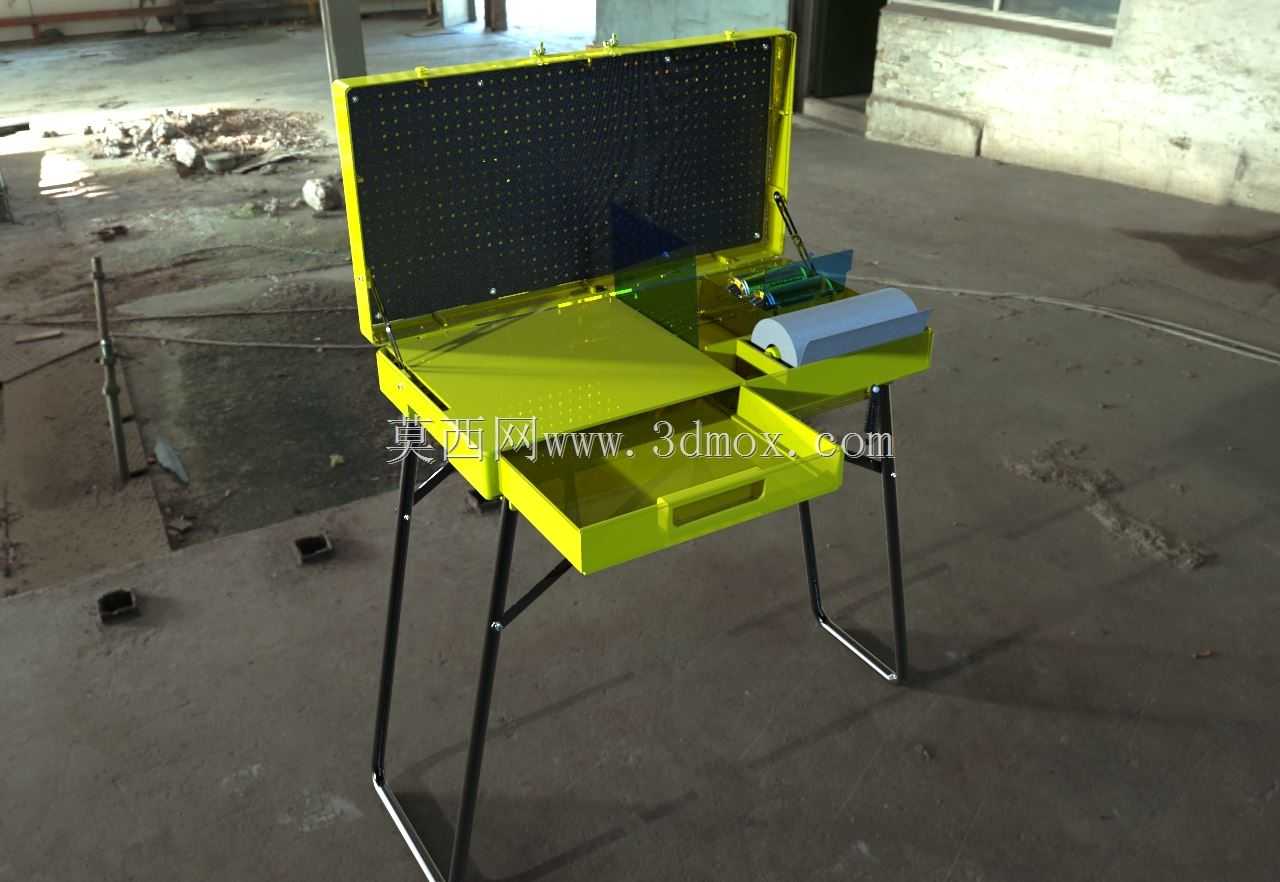

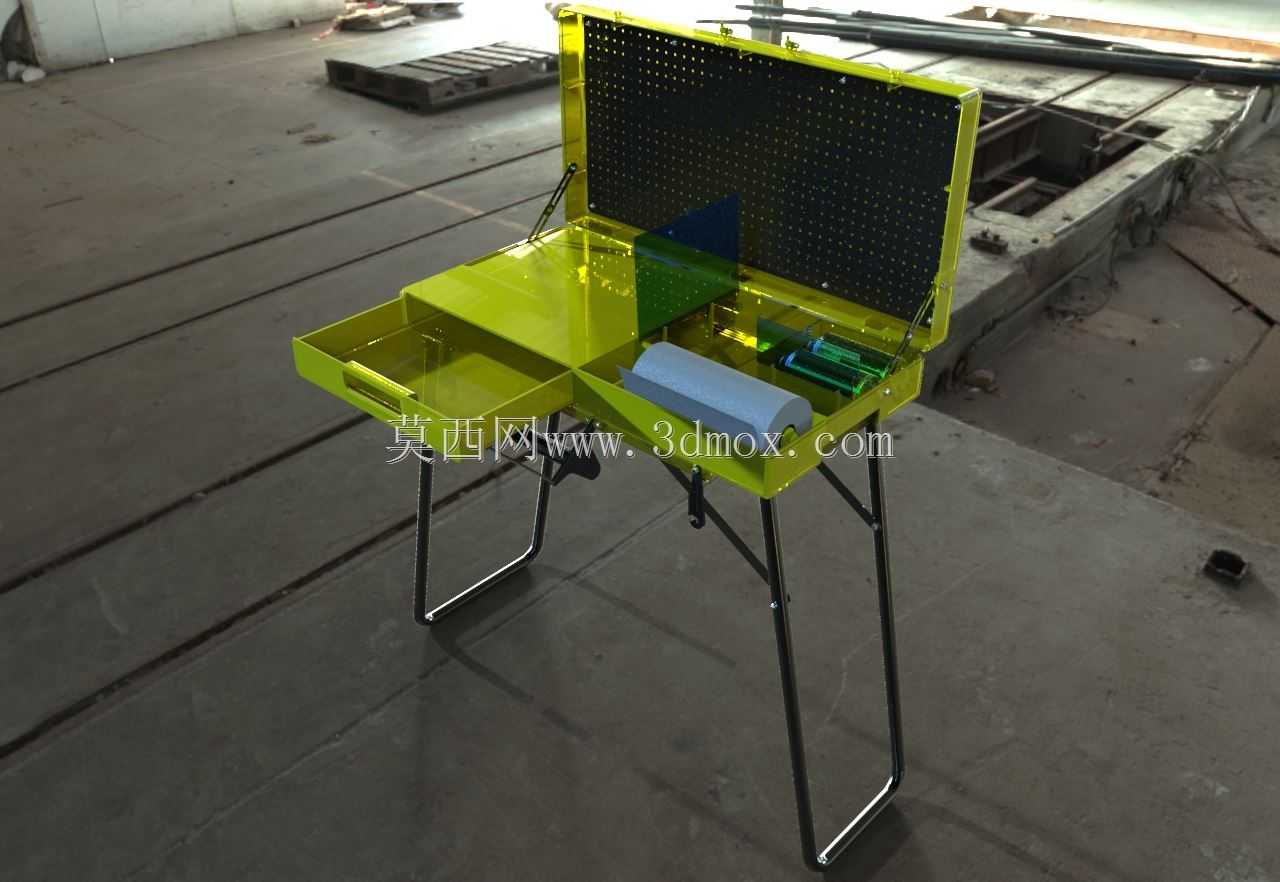

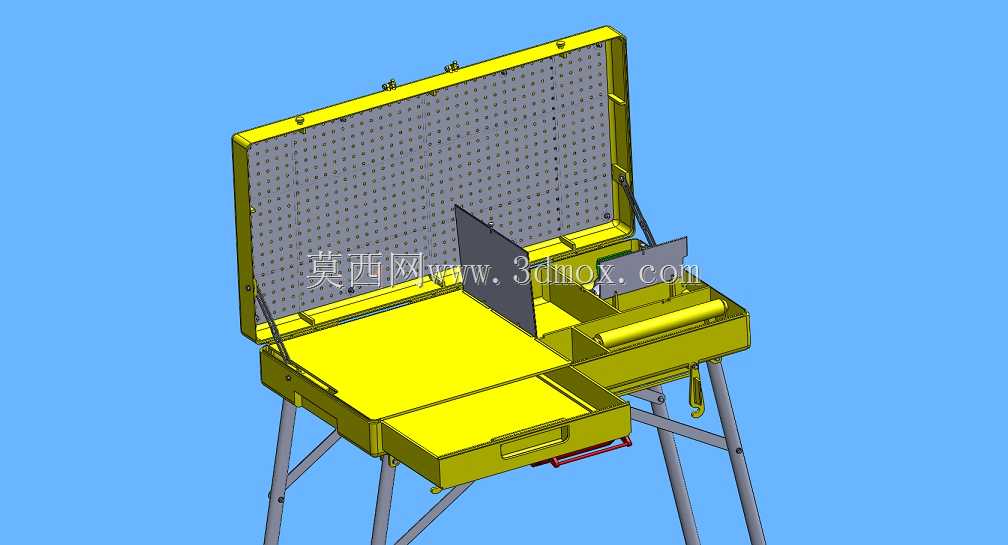

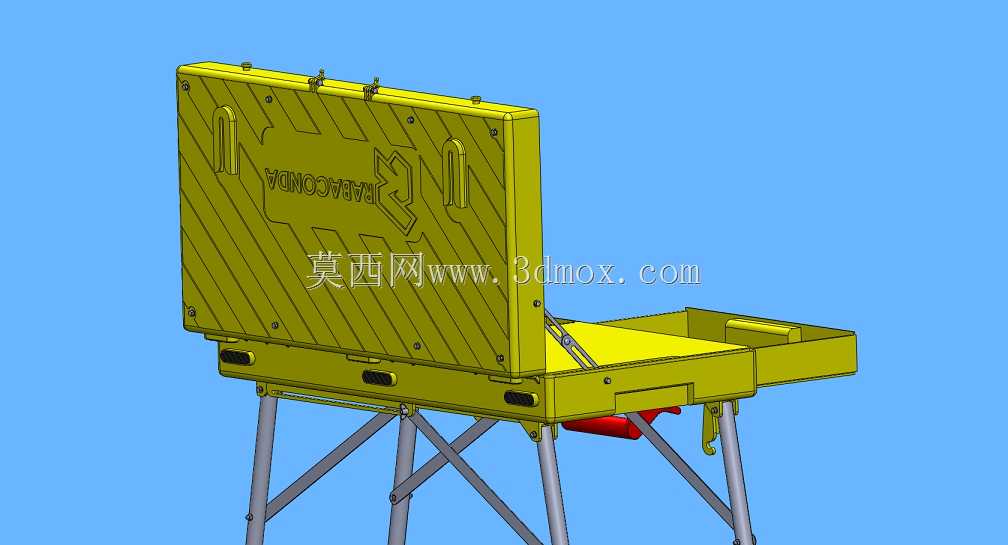

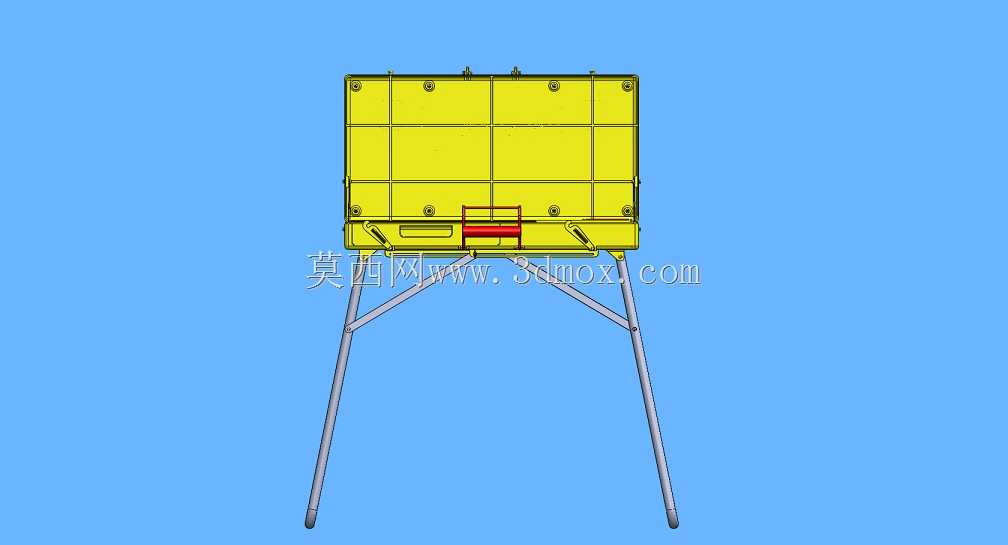

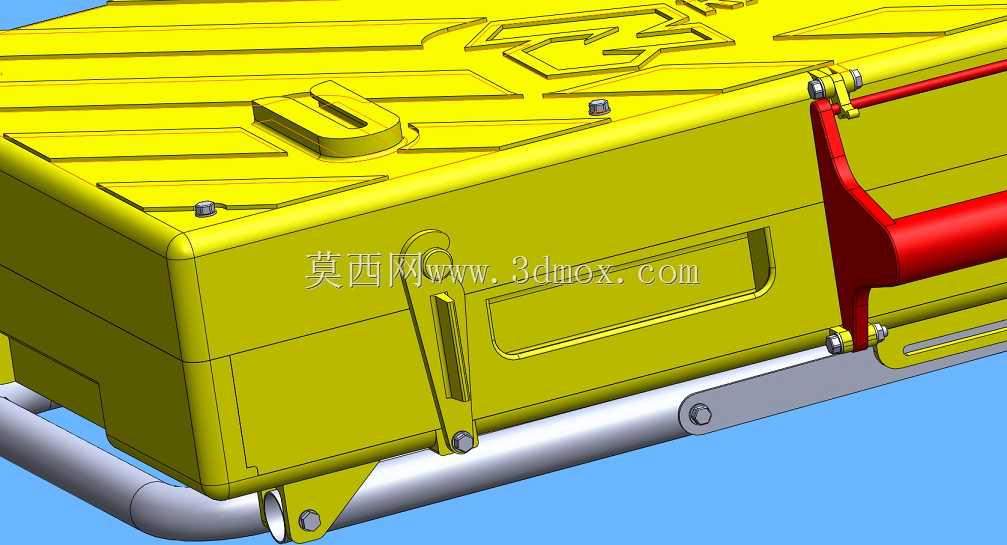

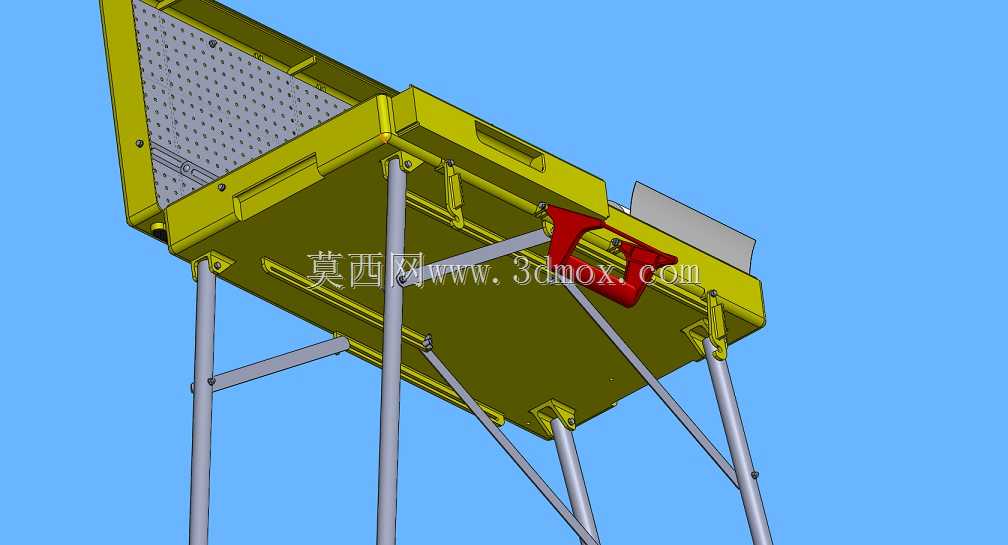

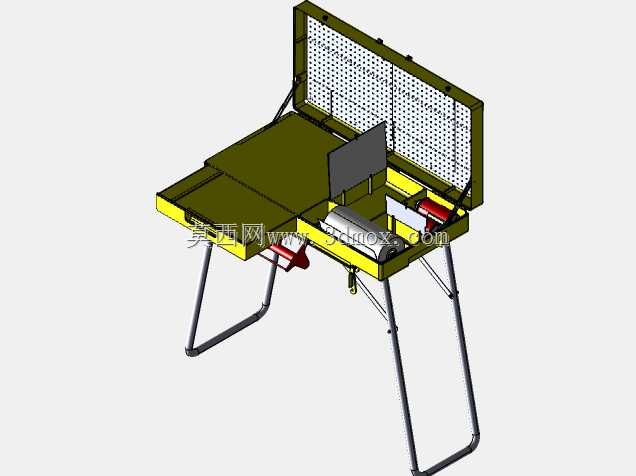

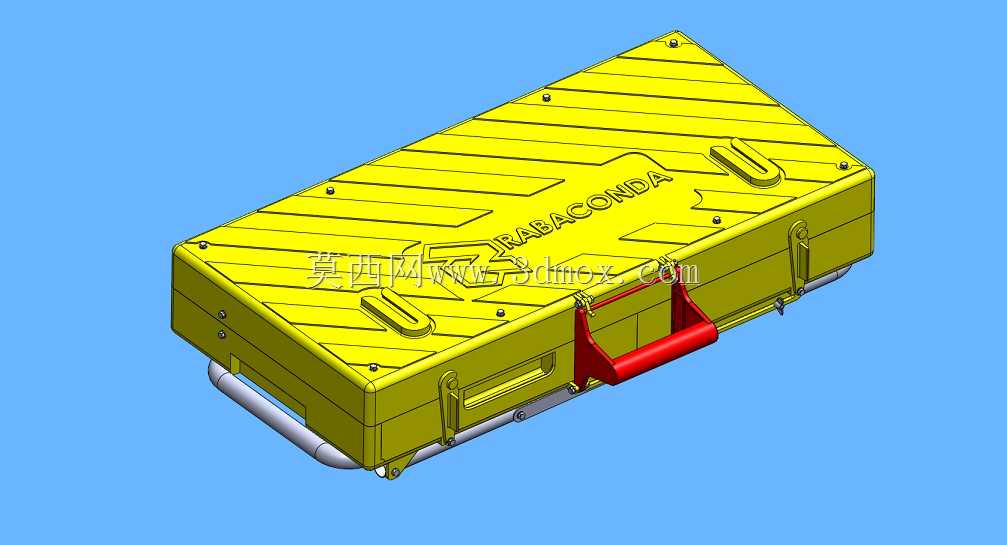

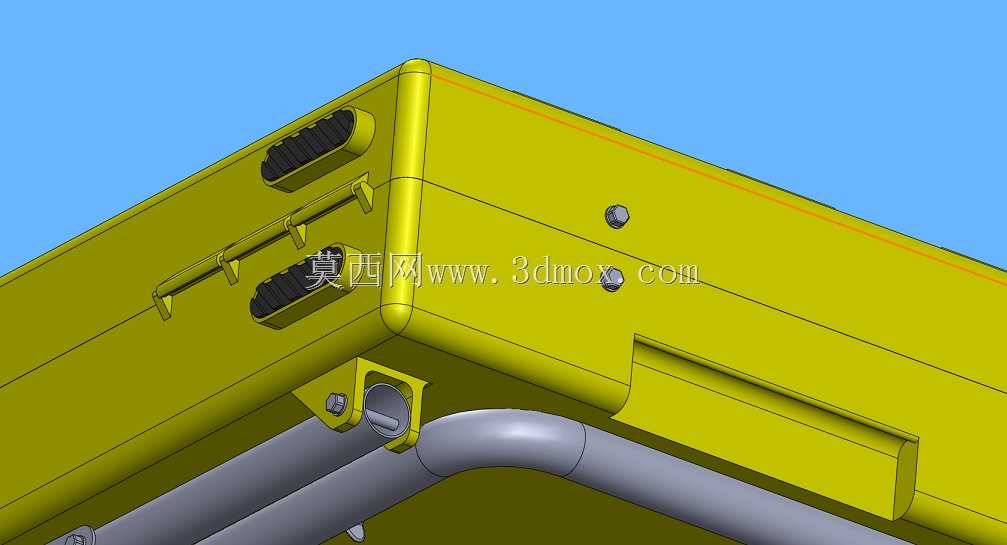

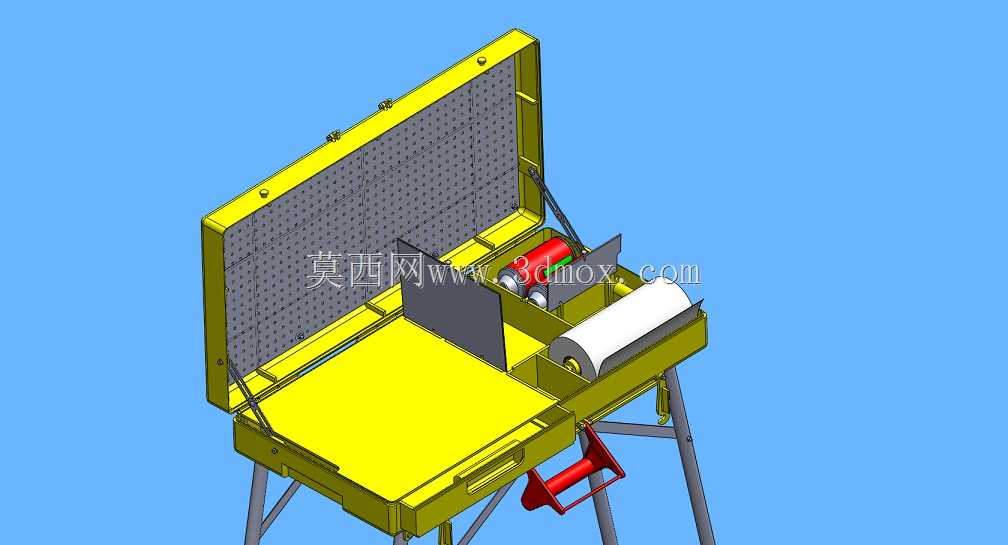

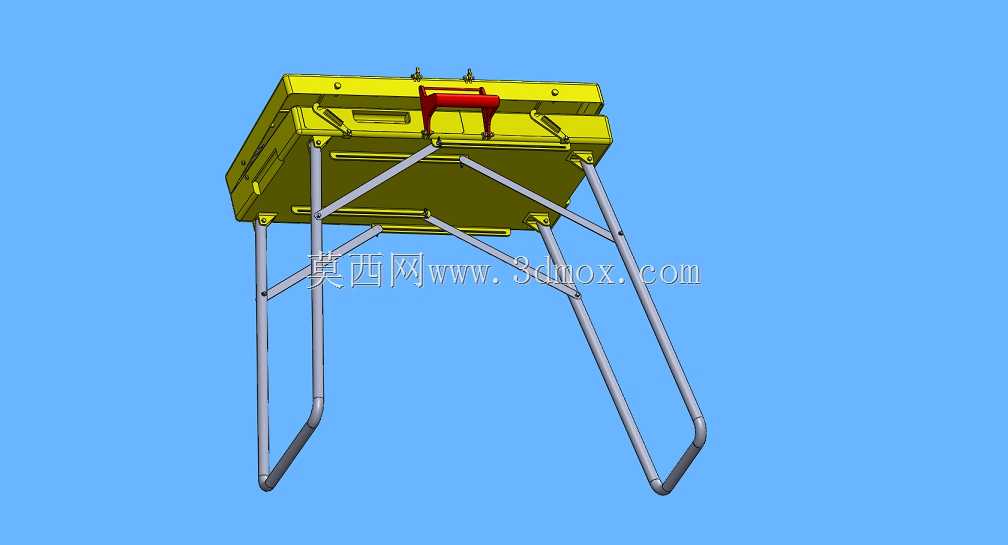

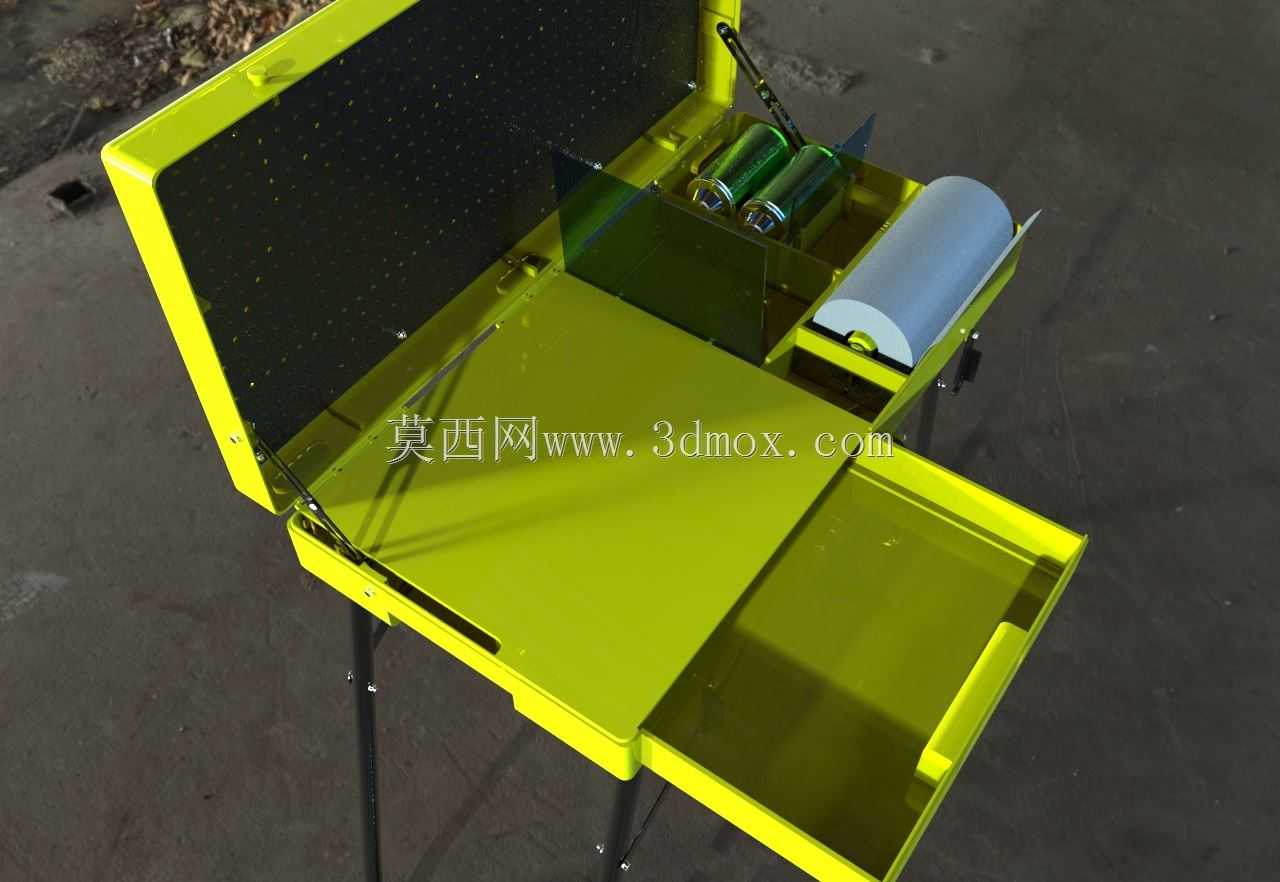

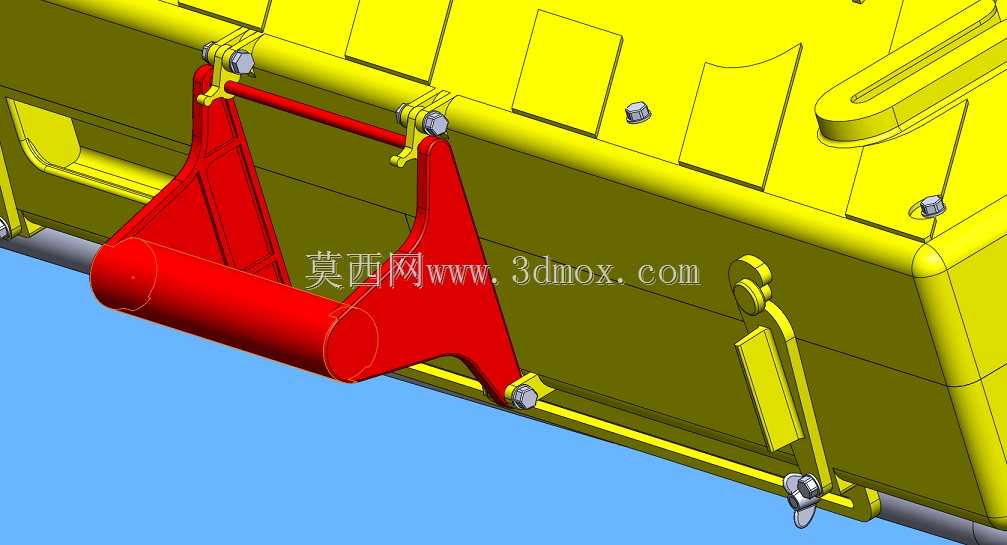

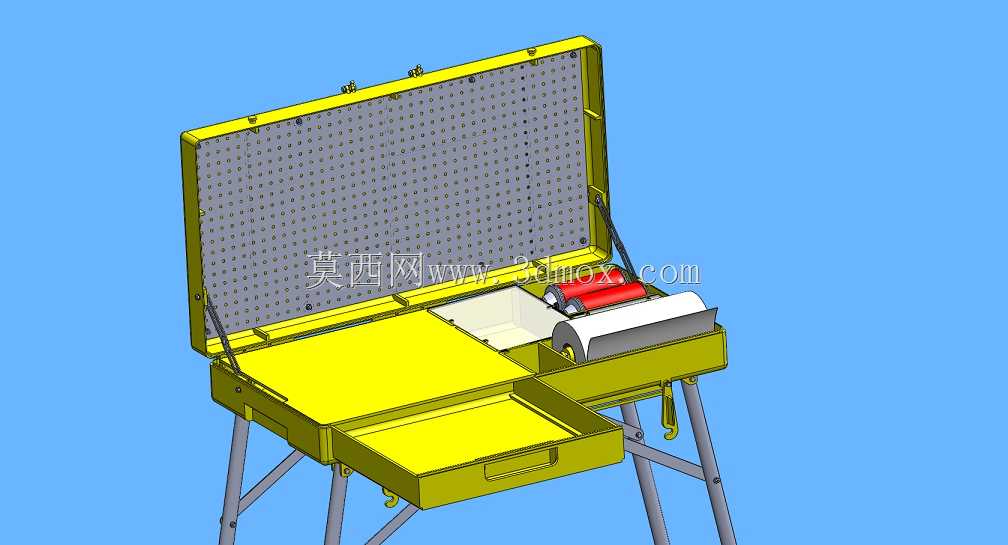

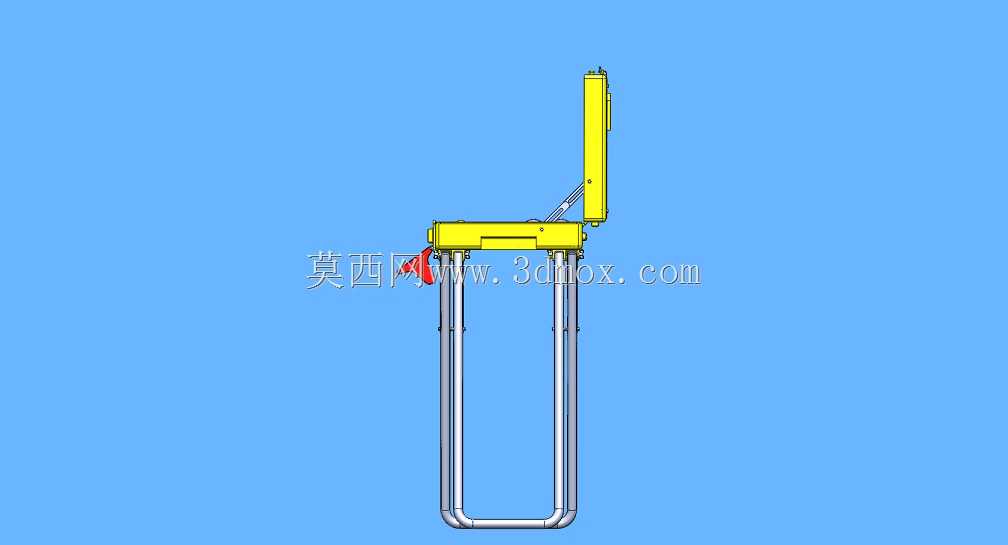

这是我最后一刻参加Rabaconda Portabledesk挑战赛。这也是我第一次进入这个网站，因为价格是设计时需要监控的因素之一，所以我一直在尝试简单但仍然实用的解决方案。我的想法是，通过设计零件的功能，尽可能地将集成解决方案整合到单个模制零件中，否则这些零件将是单独的零件。例如，您可以检查盒子内的小盖子是如何锁定在盒子盖的适当位置或铰链上的。这样就省去了金属铰链，不需要额外的螺丝，装配的设计也非常简单，节省了额外的开支。同时，我也尝试使用最少数量的不同材料。铝制支腿、工具板盖支架和螺栓是唯一的金属部件。其他一切都是由模压塑料制成的。没有额外的金属铰链或锁。把腿组装成打开的位置非常容易，只需滑动它们并拧紧螺栓。工具板放置在上盖提供不同的工具定制的位置。带盖子的小盒子可以用来装小零件或护目镜。纸卷放在前面，这样脏手就可以很容易地接触到，而不会弄脏所有的工具。下盒的边缘可以用来撕下纸张。上盒和下盒的边缘设计用于在盒关闭时防止灰尘和水进入。侧把手设计简单，模压在盒的底部，当盒水平提升时，它们提供良好的抓地力。抽屉的把手也一样。整个箱子可以用两个墙螺栓和外壳背面的孔固定在墙上。底部和顶部的箱子都用“Spar”加固。当箱子关闭时，用于照管箱子的主手柄的设计方式是，将荷载转移到底部的顶部和底部，并以最佳方式将盖子的荷载分散。锁紧机构简单且足够坚固。除了螺栓，它不使用任何金属零件。我认为，塑料盒提供了最佳的设计要求的可能性，轻，薄，低成本的批量生产
