Rabaconda 便携式桌面挑战

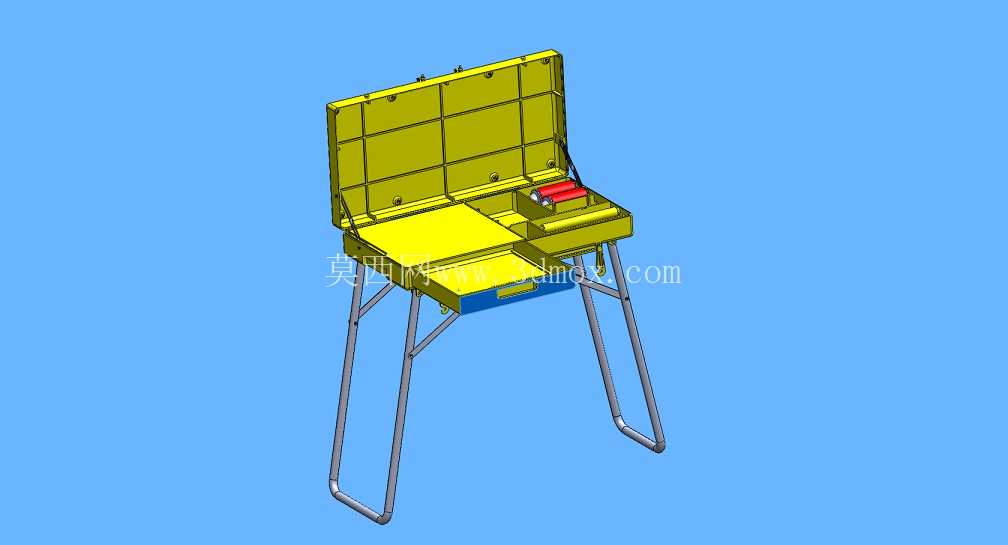

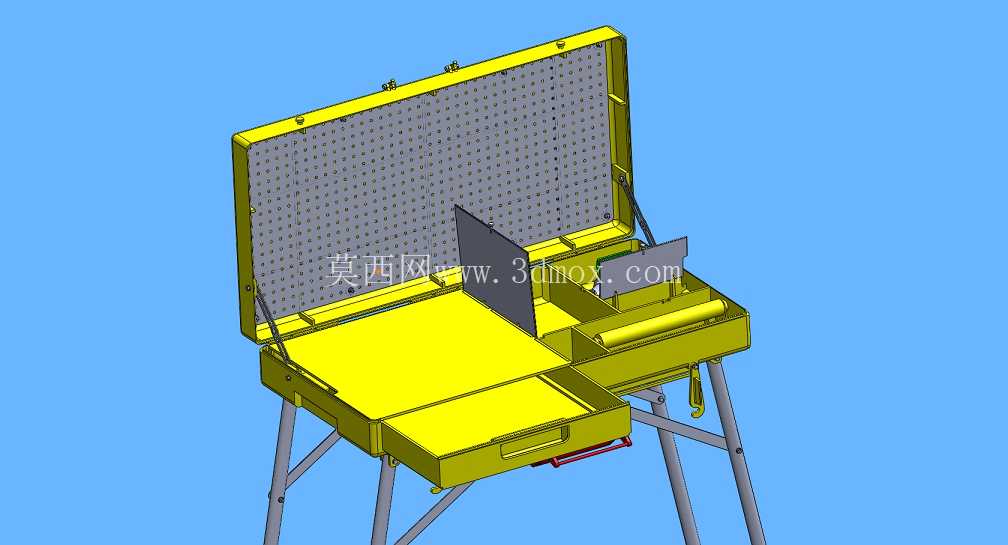

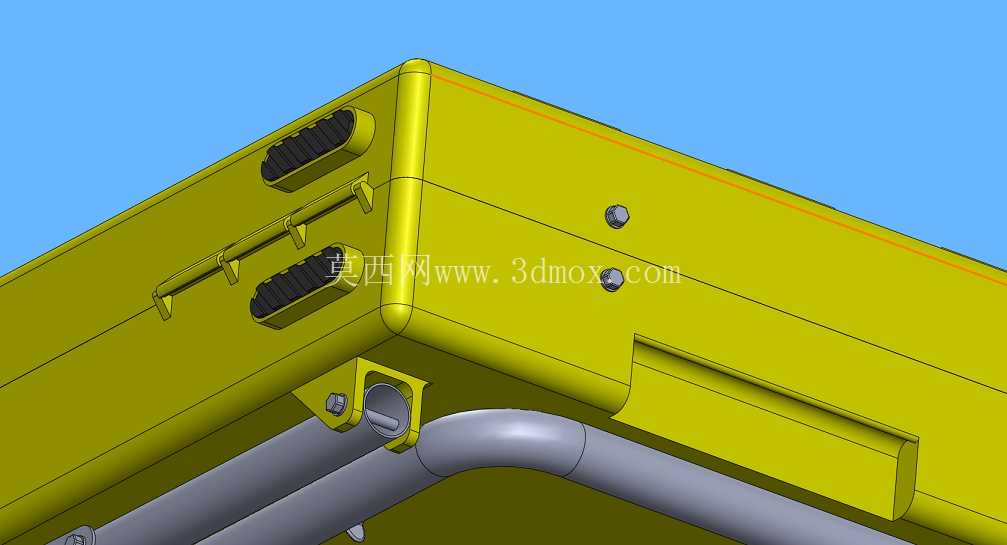

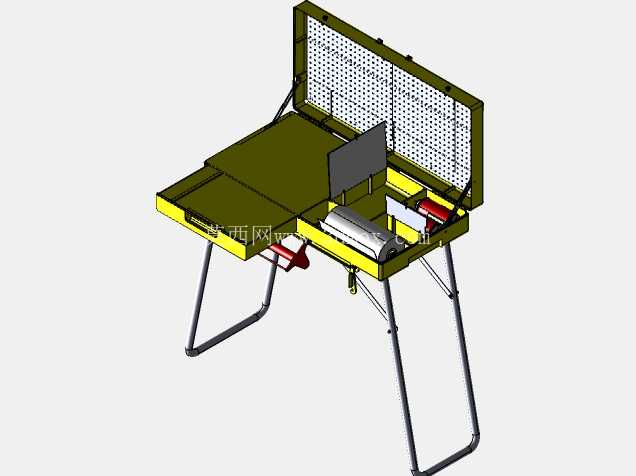

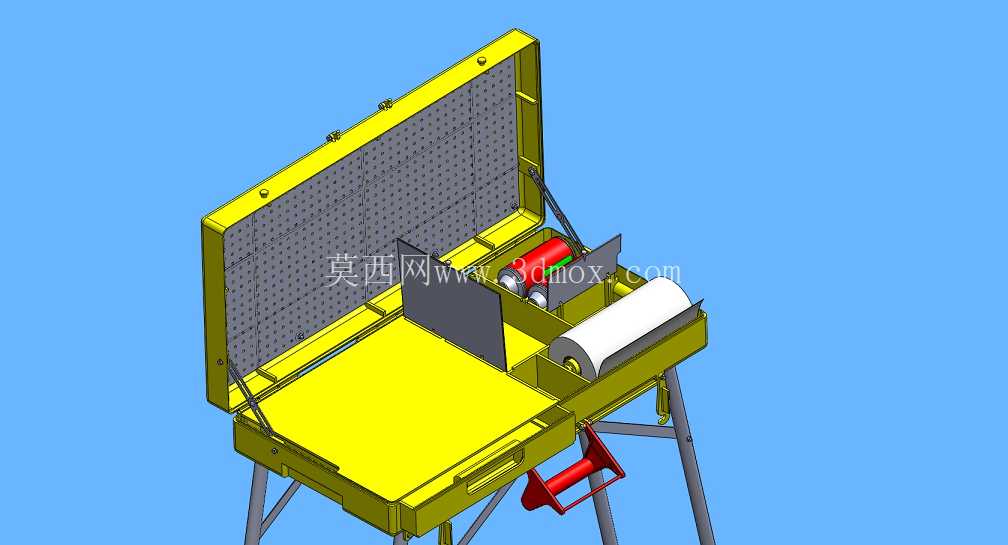

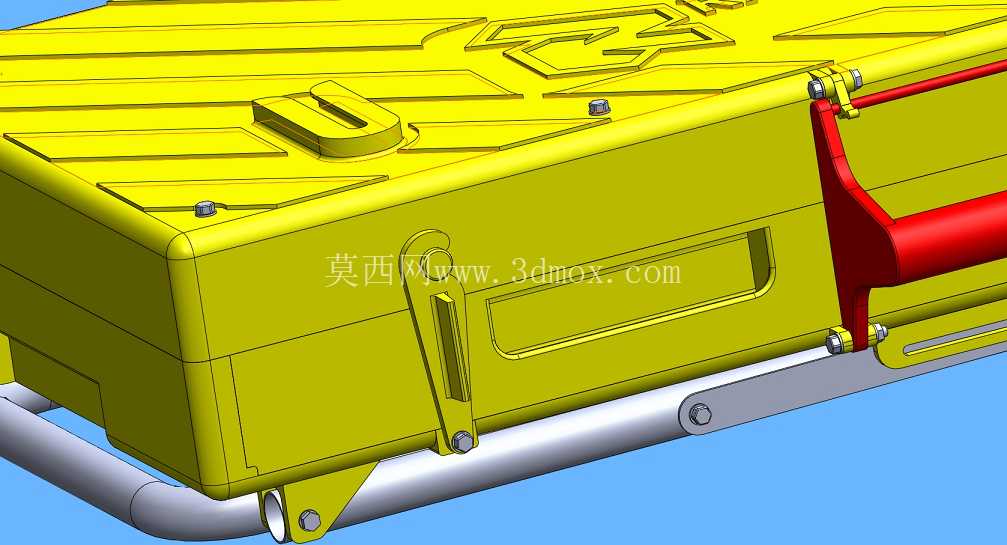

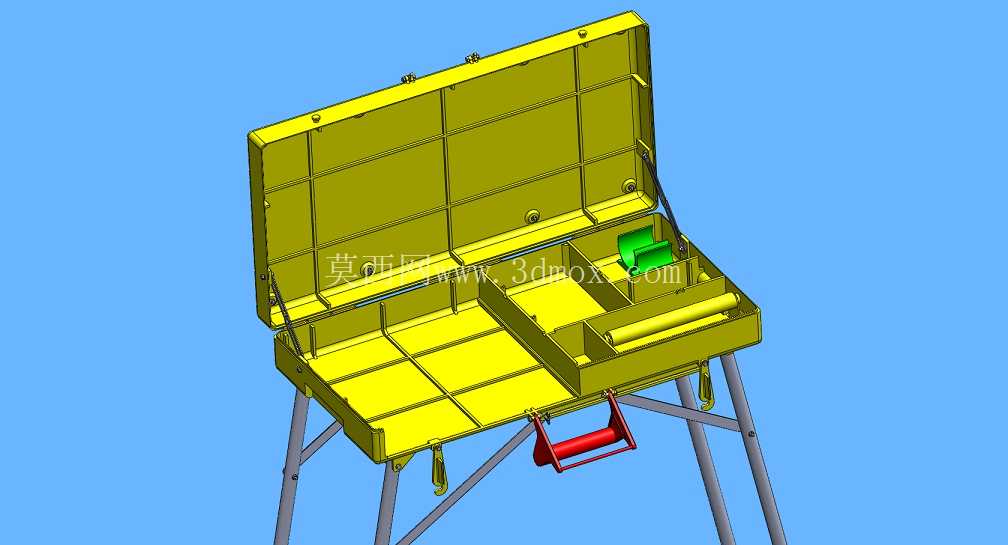

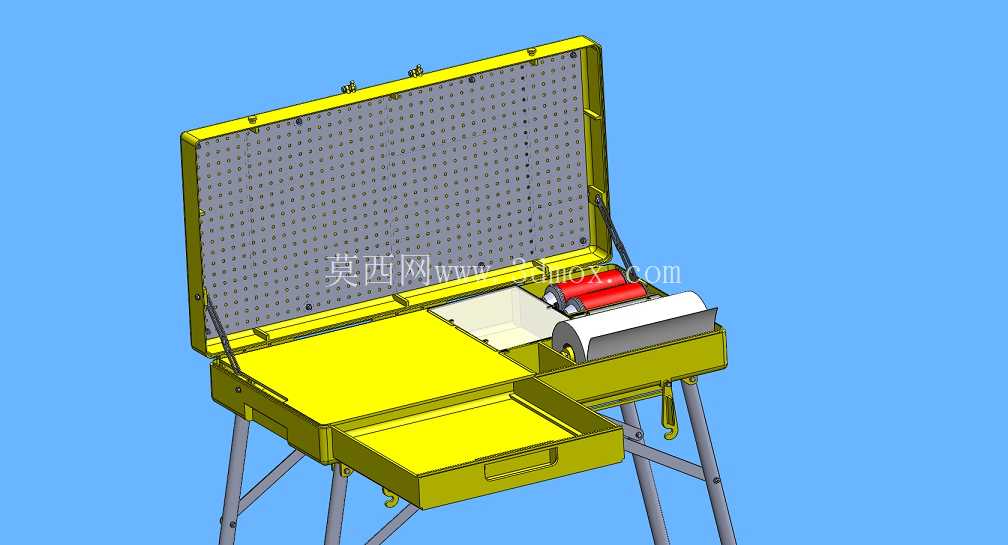

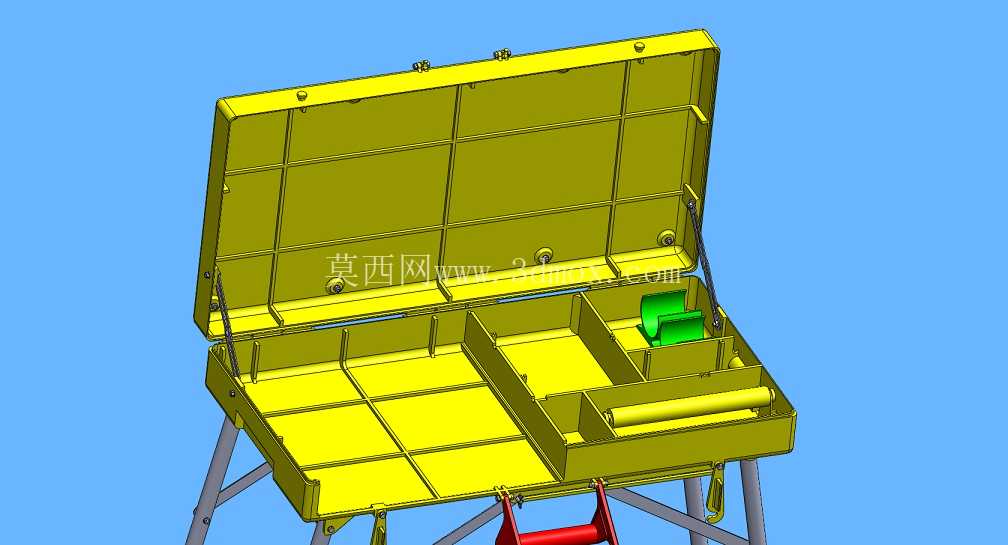

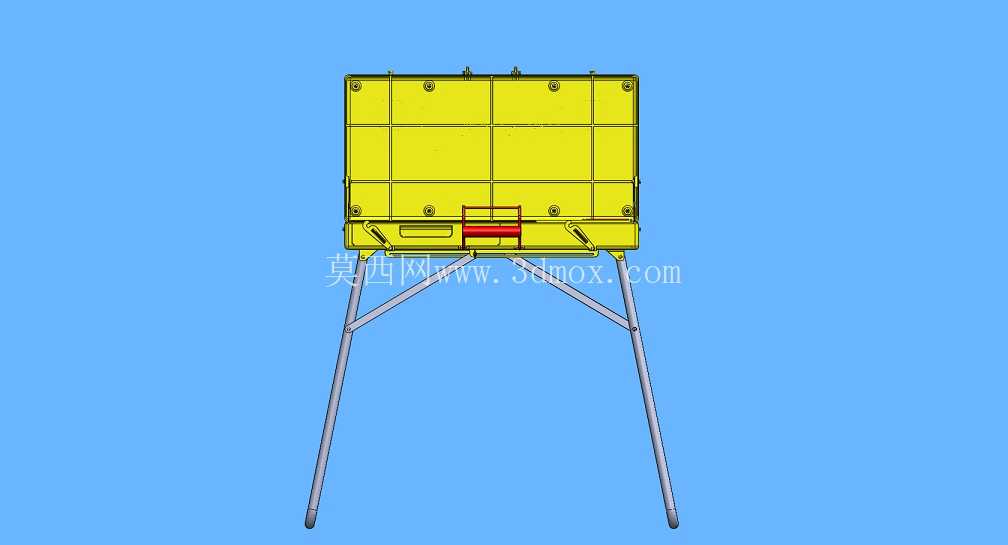

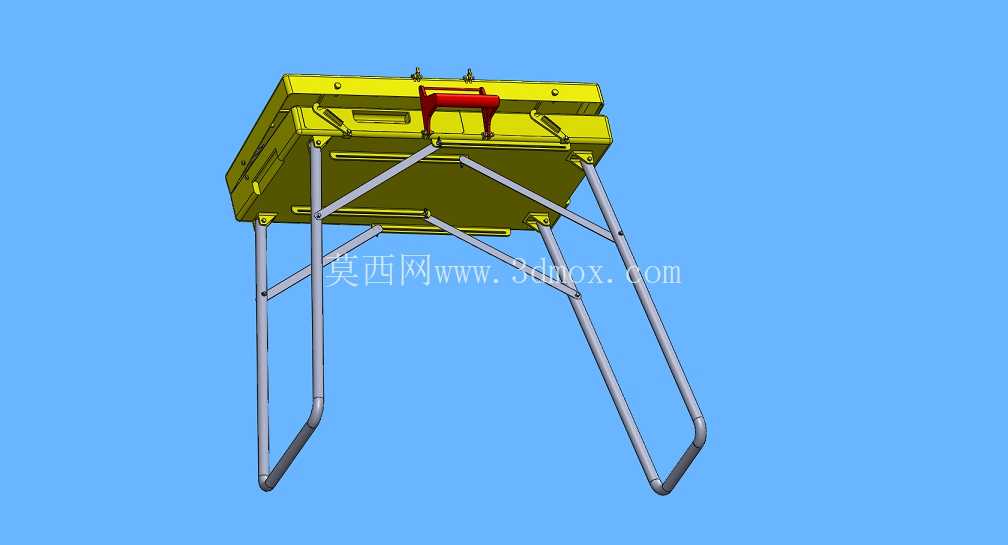

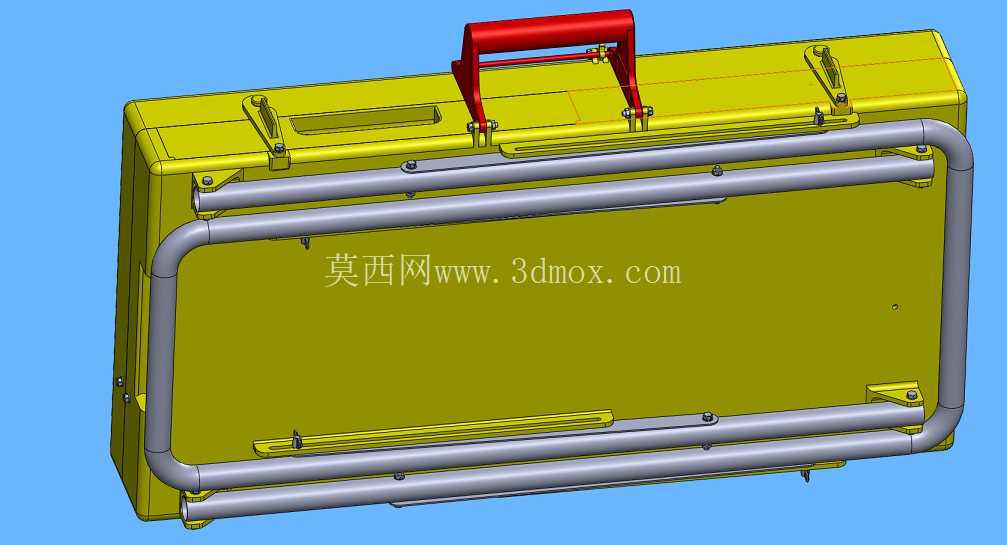

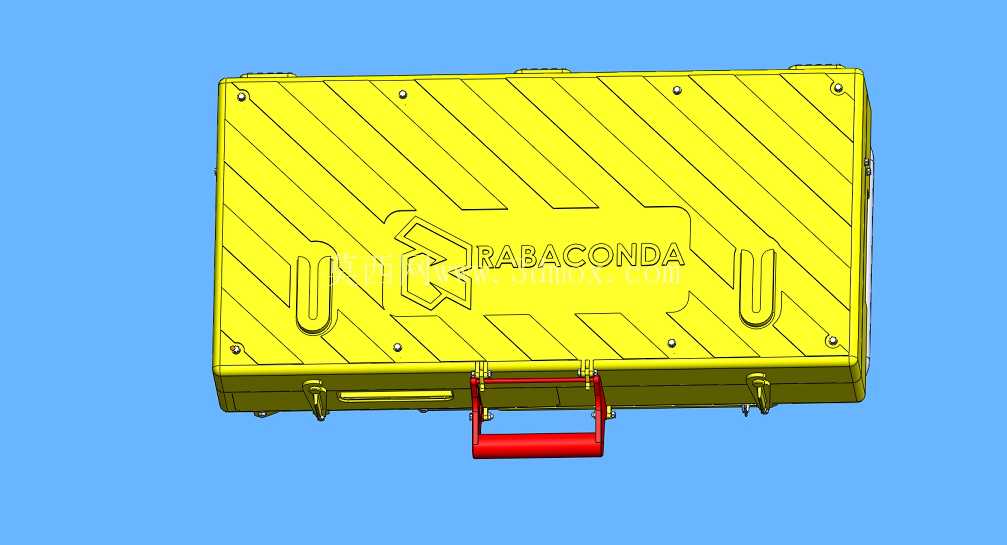

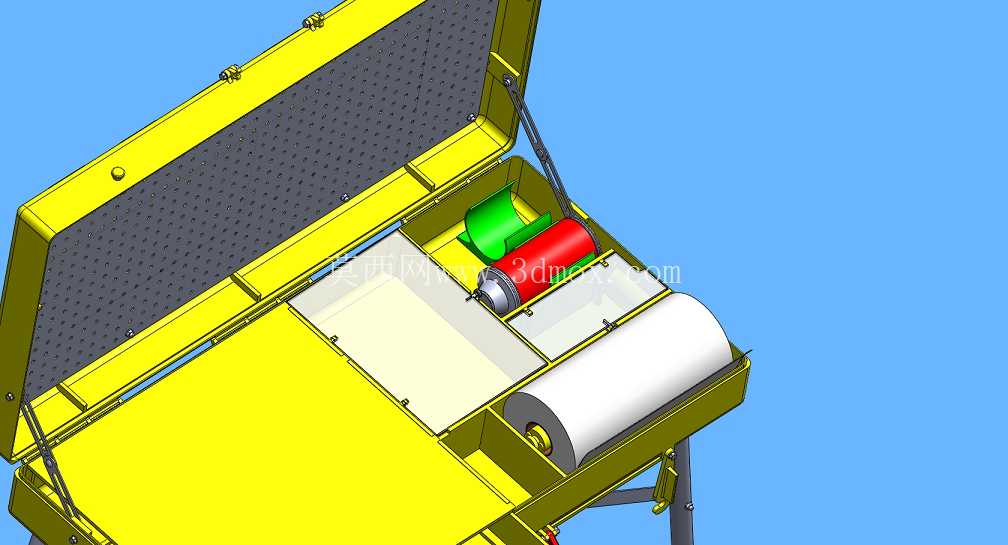

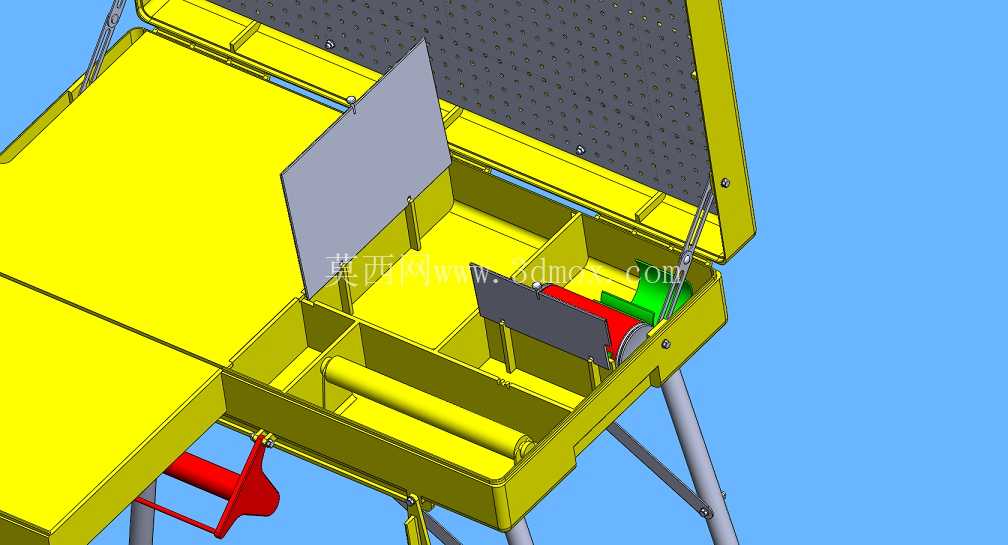

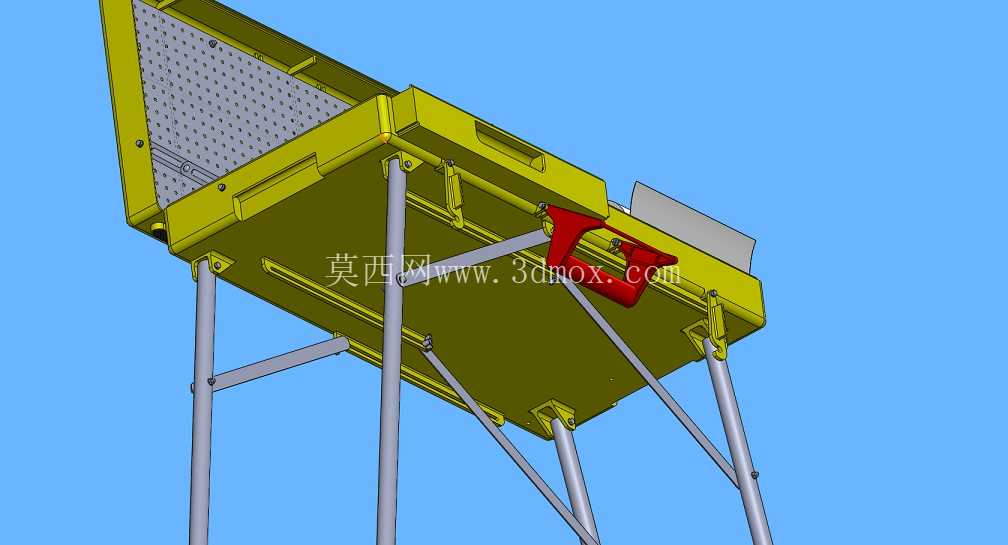

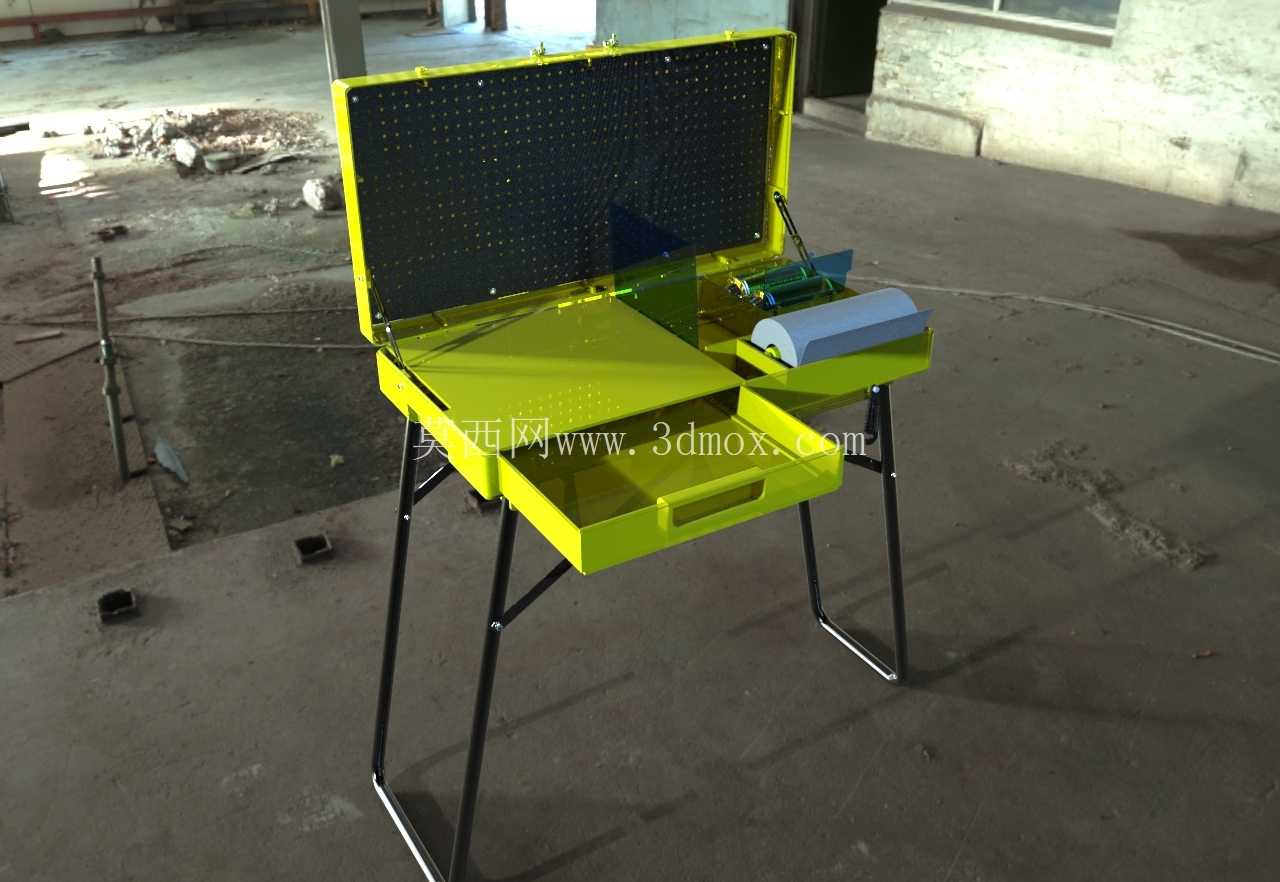

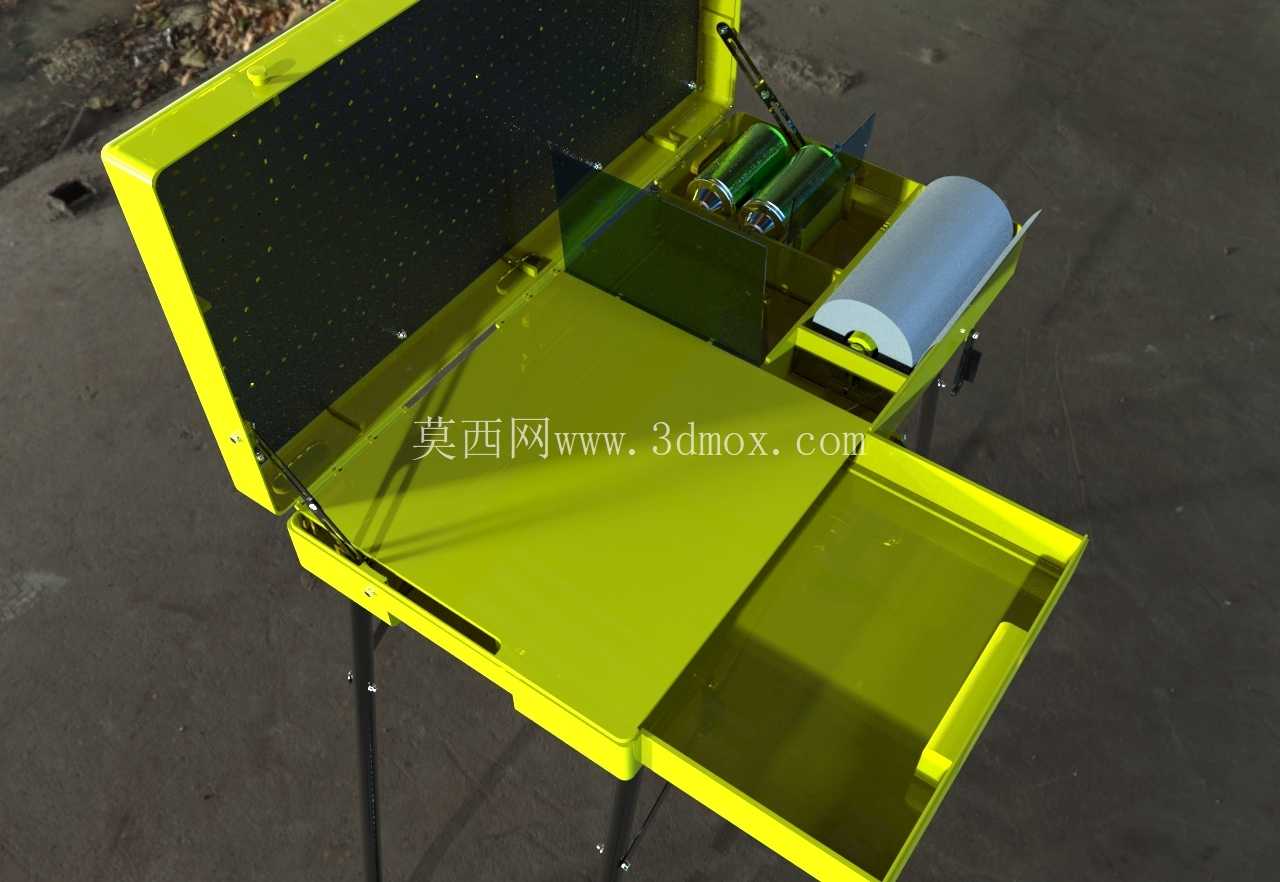

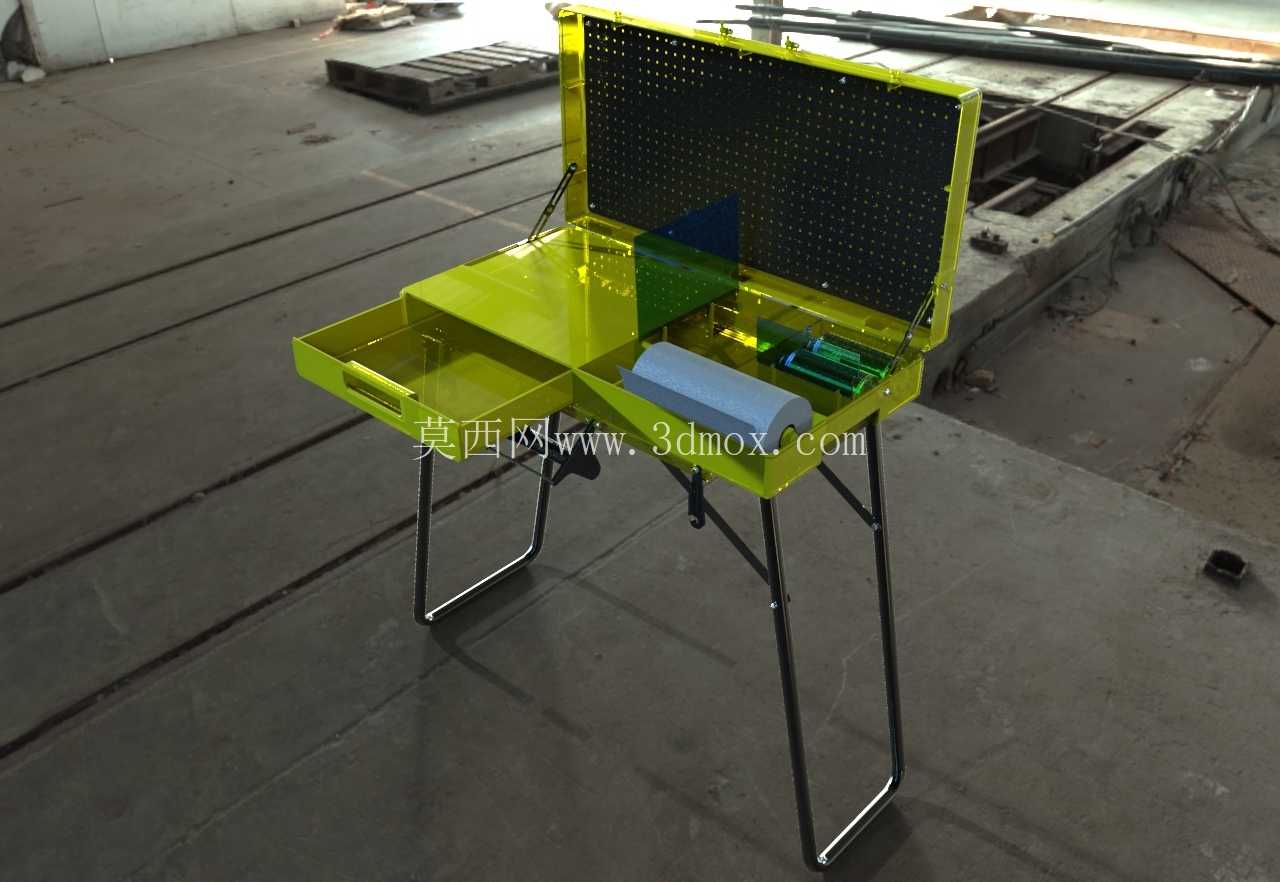

这是我在 Rabaconda Portabledesk 挑战赛的最后一刻参赛。 这也是我在这个网站上的第一个条目。我尝试寻找简单但仍然实用的解决方案，因为价格是设计时要监控的事情之一。 我的想法是通过将零件的功能设计为单个模制零件，尽可能地将集成解决方案纳入其中，否则这些零件将是单独的零件。 例如，您可以检查盒子内的小盖子如何锁定到位或盒子盖的铰链。 这样就消除了金属铰链，无需额外的螺钉，并且设计的组装非常容易，从而进一步节省成本。 另外，我尝试使用最少数量的不同材料。 铝制腿、工具板盖支架和螺栓是唯一的金属部件。 其他一切均由模制塑料制成。 没有额外的金属铰链或锁。将腿组装到打开位置非常容易，只需滑动它们并拧紧螺栓即可。 放置在顶盖上的工具板可为不同的工具提供可定制的放置位置。 带盖的较小盒子可用于放置较小的零件或护目镜。 纸卷放在前面，这样脏手就可以轻松拿取，而不会弄乱所有工具。 下部盒子的边缘可用于撕掉纸张。顶部和底部盒子的边缘设计用于在盒子关闭时防止灰尘和水进入。侧手柄的设计也很简单，它们模制在盒子的底部部分

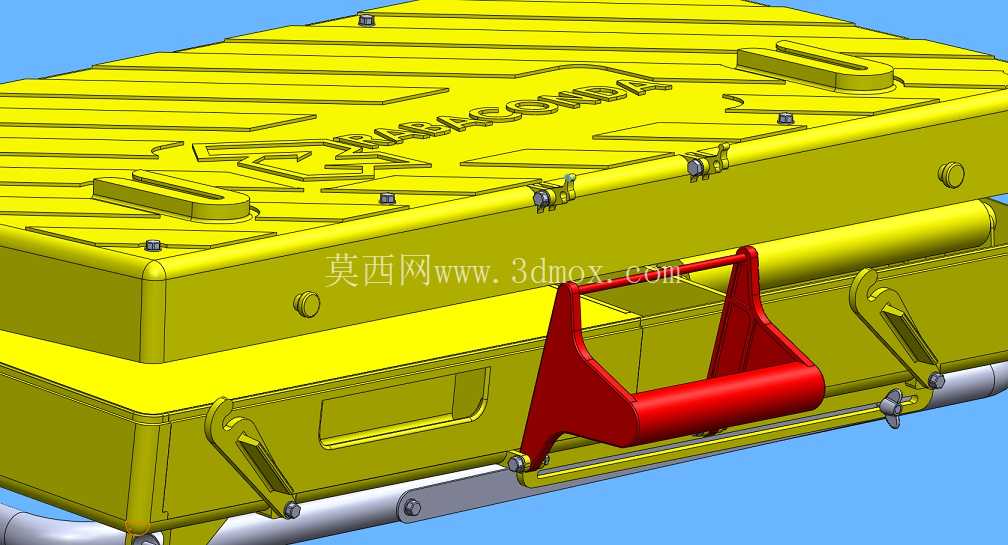

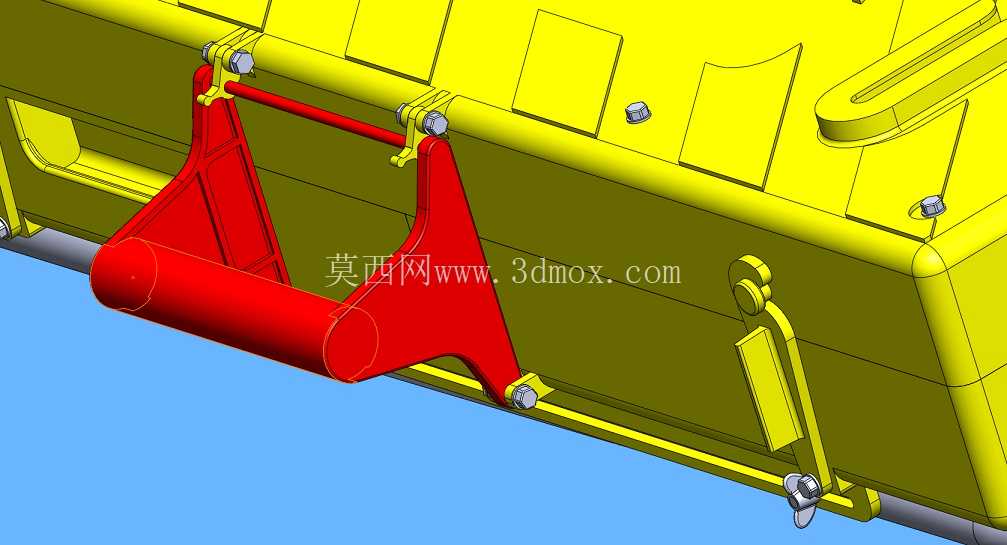

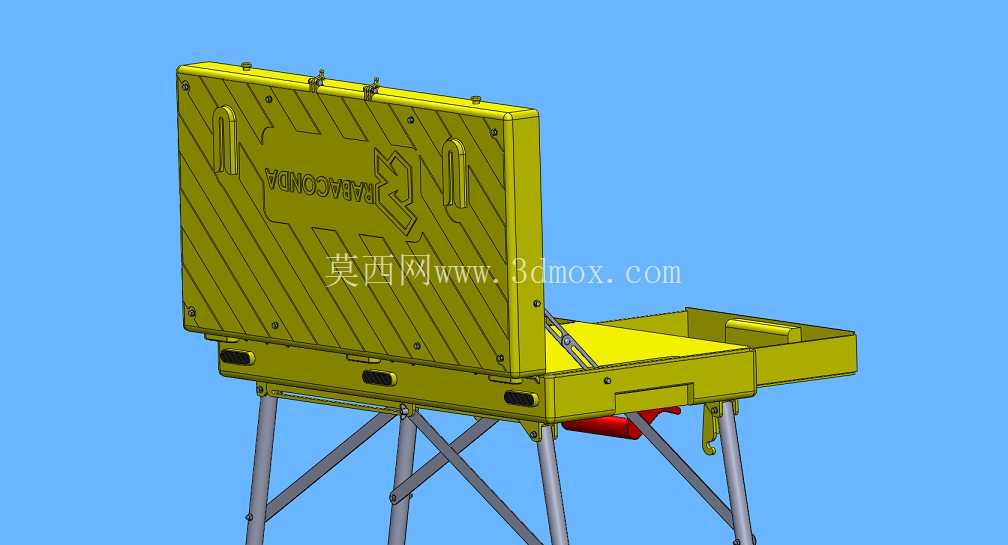

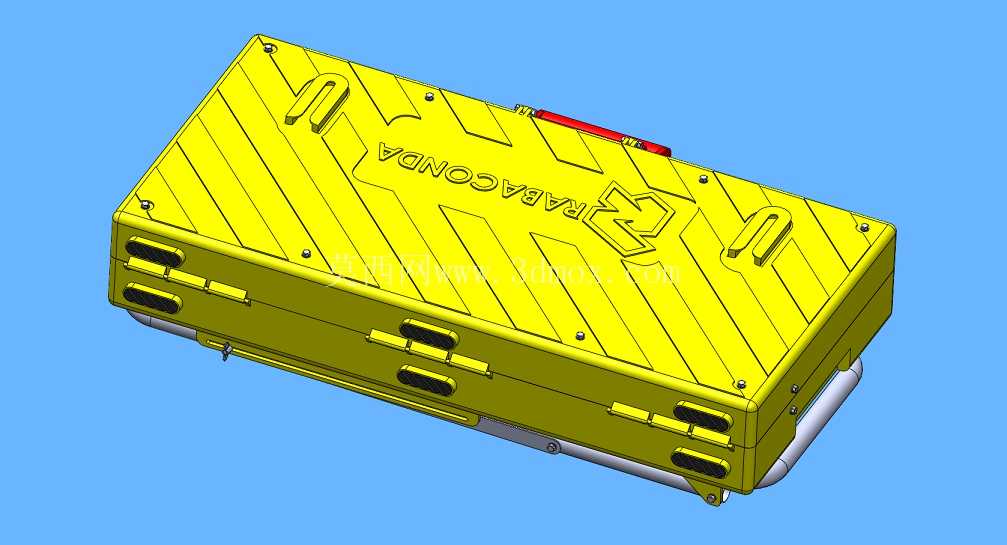

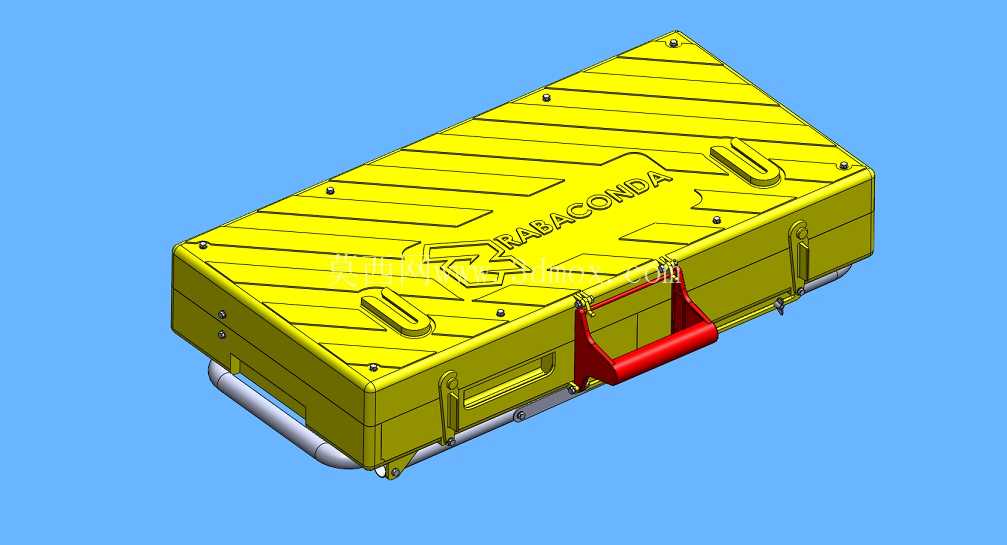

x，当盒子水平提起时，它们可以提供良好的抓地力。 抽屉的把手也是如此。 整个盒子可以使用两个墙壁螺栓和外壳背面的孔固定在墙上。 底盒和顶盒均使用“翼梁”加固。 用于在关闭时护理盒子的主手柄的设计方式是将负载转移到底部的顶部和底部，并且盖子以最佳方式分散负载。 锁定机构简单且足够坚固。 除螺栓外，它不使用任何金属部件。 我认为塑料盒为设计要求提供了最好的可能性，轻、薄、批量生产成本低。
