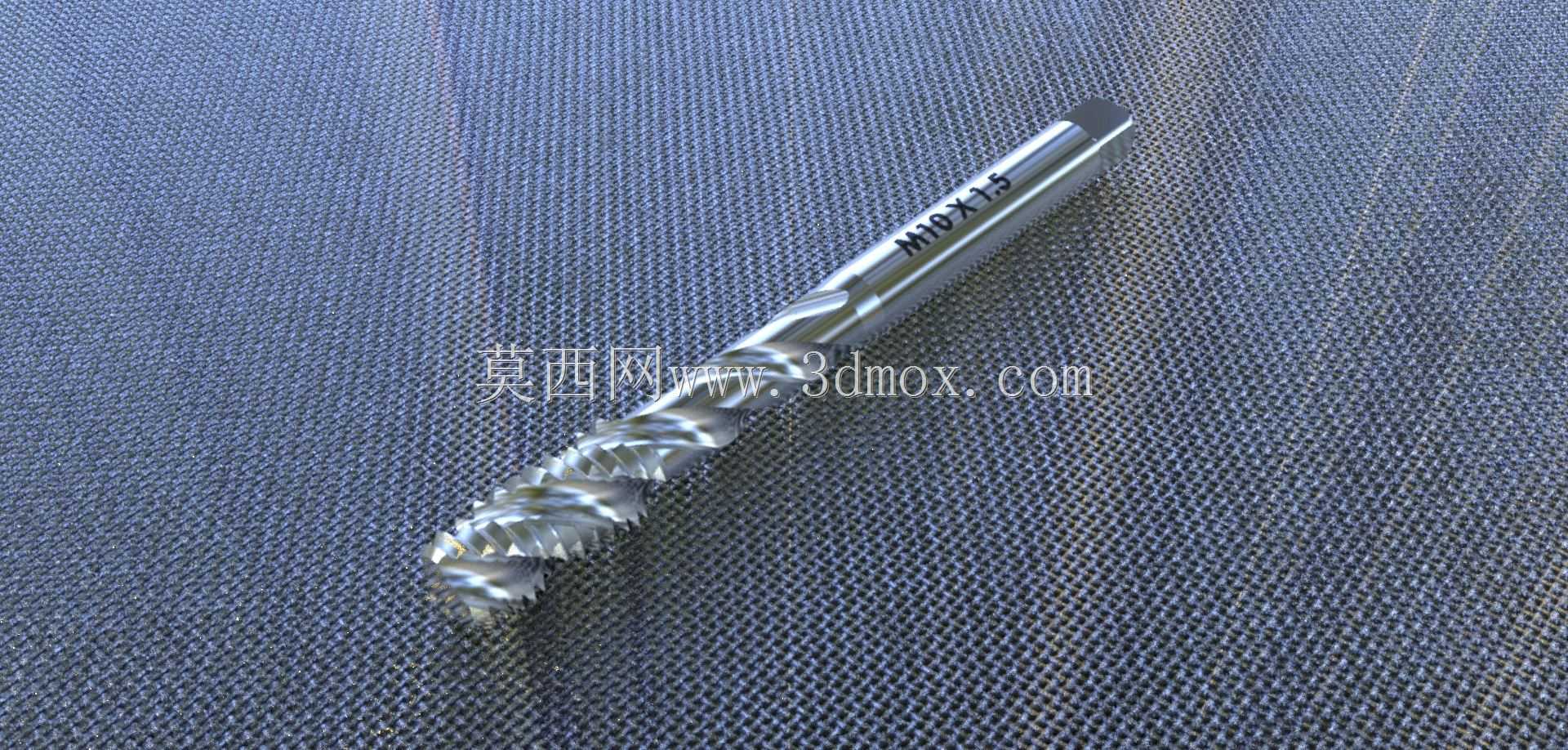

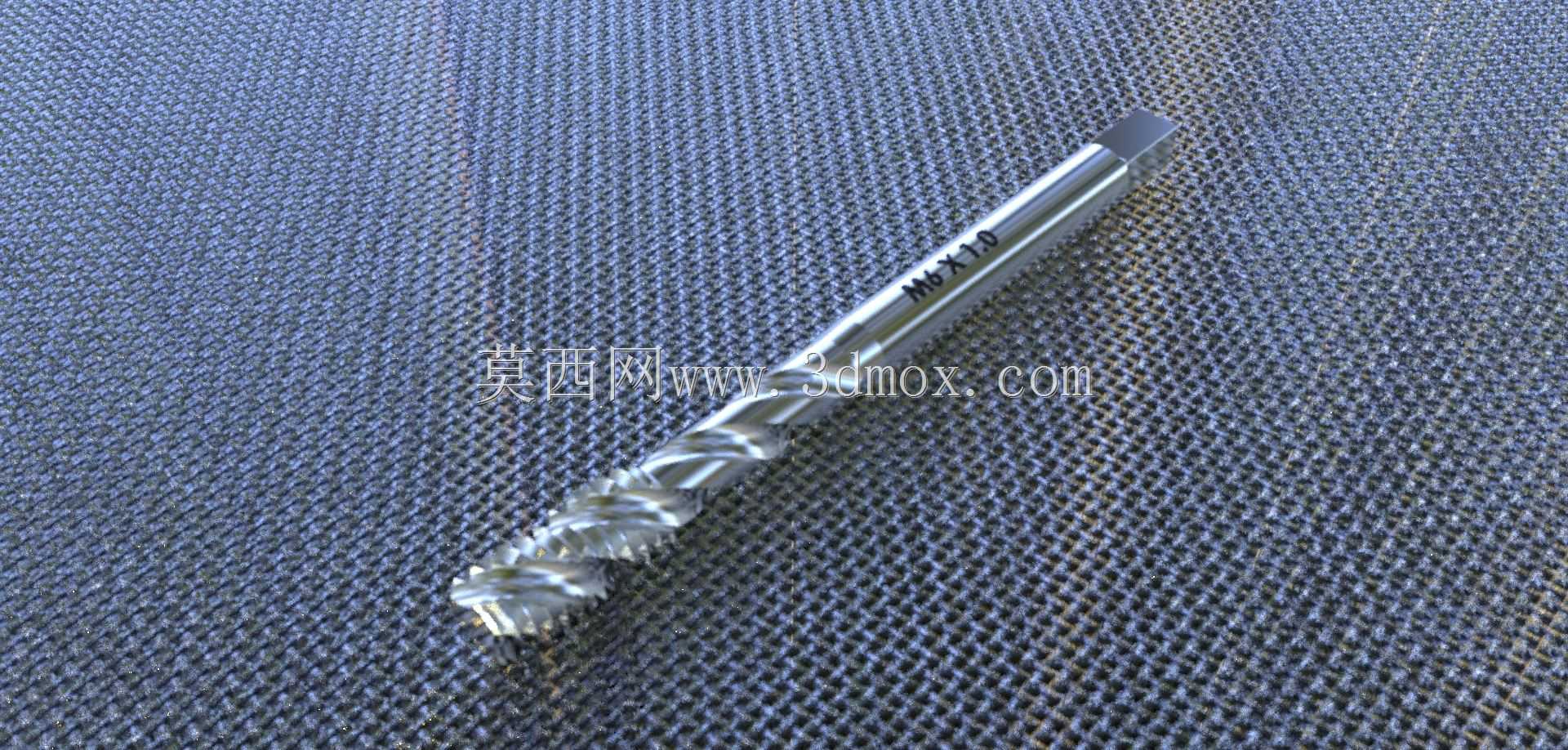

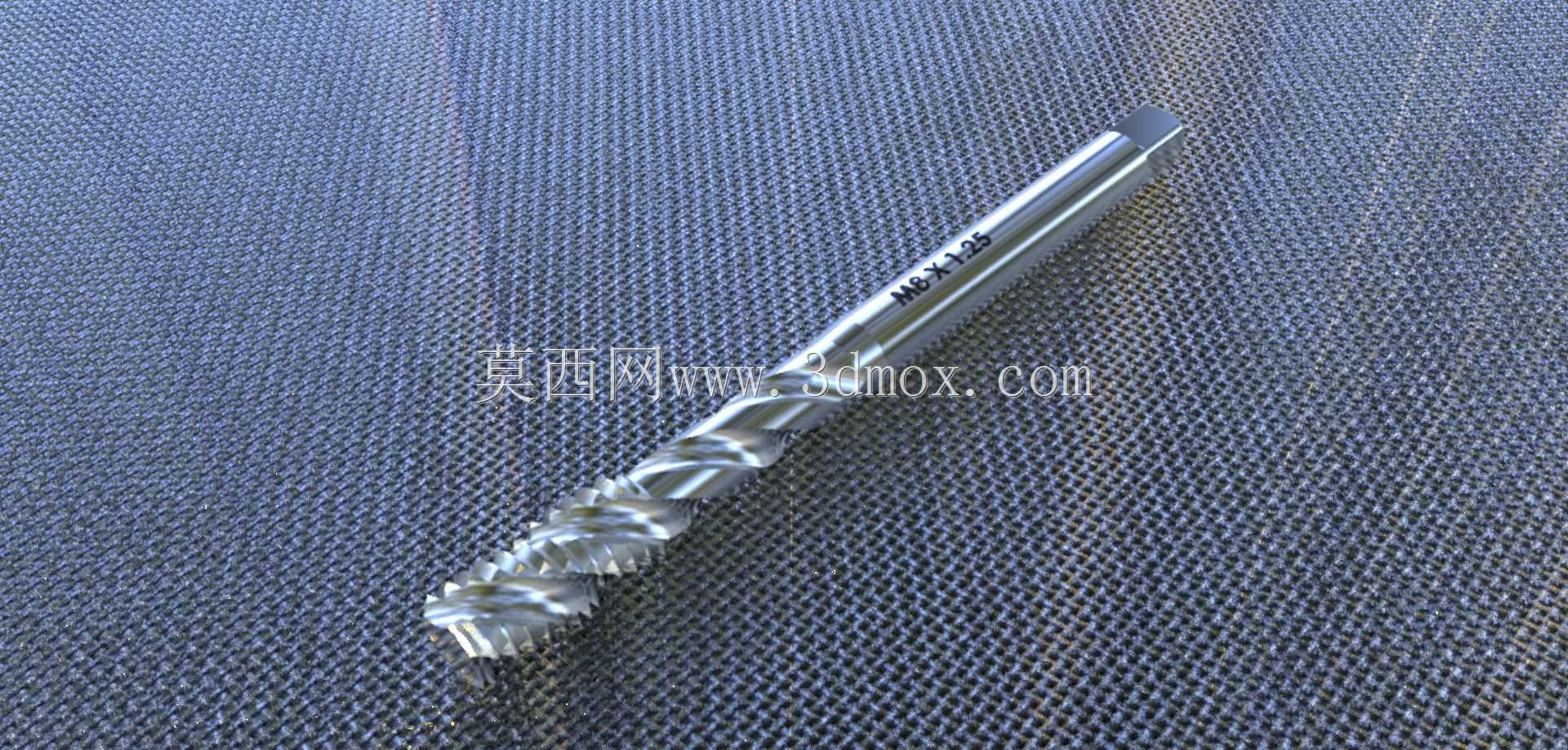

M6M8M10规格螺旋槽机用丝锥结构设计

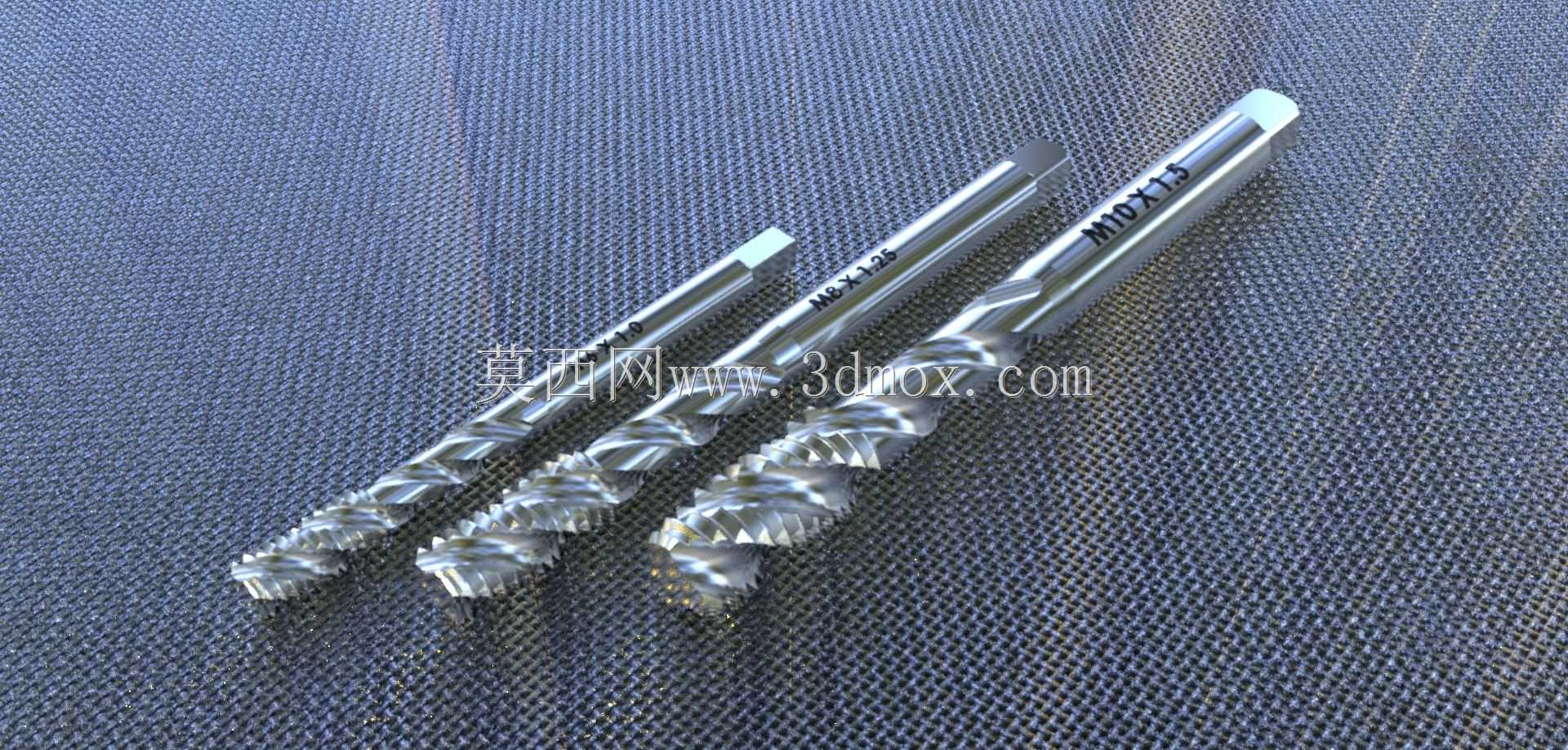

这套螺旋槽机用丝锥覆盖M6×1.0mm、M8×1.25mm、M10×1.5mm三种常用公制粗牙螺纹规格，是金属切削加工领域内螺纹加工的核心刀具，主要适配台式钻床、立式加工中心、攻丝机等固定式机加工设备，也可搭配浮动攻丝刀柄在数控铣床上完成盲孔内螺纹的加工作业。不同于直槽丝锥的排屑方向，螺旋槽结构的设计核心是针对盲孔攻丝场景，加工过程中切屑会沿螺旋槽向上排出，避免切屑堆积在孔底刮伤已加工螺纹牙型，也能减少切屑卡滞导致的丝锥崩齿、折断问题，在普通碳钢、铝合金、铜合金等常见金属材料的攻丝作业中，排屑表现远优于同规格直槽丝锥。从结构设计来看，三款丝锥均采用等螺旋角槽型设计，切削部分磨出合适的主偏角，切入工件时能逐步分担切削负荷，降低单齿切削阻力，避免刚接触工件时出现崩刃；校准部分保留完整的螺纹牙型，起到修光螺纹、引导丝锥轴向进给的作用，方尾结构严格遵循机用丝锥的装夹标准尺寸，可适配标准快换攻丝夹头，装夹后能可靠传递扭矩，避免攻丝过程中出现打滑、同轴度偏移的问题。设计建模时，需要严格控制螺纹部分的大径、中径、小径公差，符合公制螺纹的精度等级要求，螺旋槽的槽深、槽宽比例经过反复验证，既要保证足够的排屑空间，又要保证丝锥芯部有足够的强度，避免扭矩过大时出现断锥；柄部直径与螺纹大径的过渡段做了合理的退刀结构，避免攻丝到螺纹孔底部时发生碰撞。在实际生产场景中，这类丝锥多用于五金零部件加工、通用机械装配、水暖配件生产等领域，加工内螺纹时需要根据工件材料匹配对应的切削转速，搭配适配的切削液降低切削温度，延长刀具使用寿命，建模时还原的槽型细节、刃口角度、各段尺寸比例，可直接用于刀具选型参考、加工工艺模拟、工装夹具设计的装配验证，能帮助设计人员直观了解丝锥的外形边界，提前预判攻丝过程中刀具与工件、夹具的干涉风险。
