175/55/13规格钢制轮毂配套轮胎三维建模作品

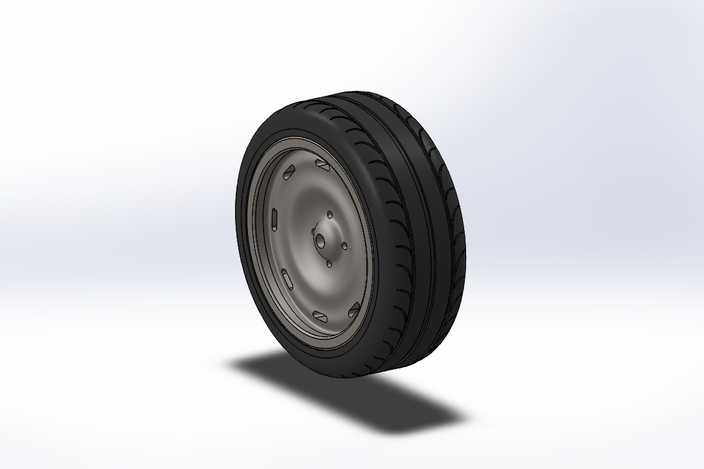

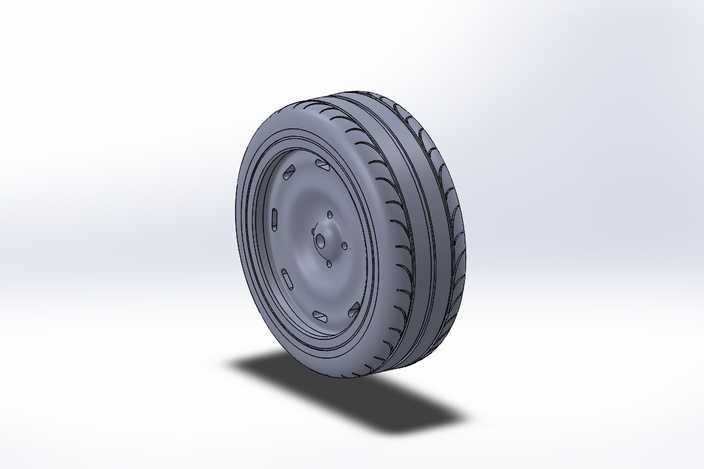

本作品为175/55/13规格乘用车车轮总成的三维建模成果，建模过程严格遵循该规格轮胎与钢制轮毂的真实尺寸参数，在三维软件中首先完成基础参数化草绘，以轮心为基准原点搭建全局坐标系，确保轮毂与轮胎的装配同轴度误差控制在建模精度允许范围内。轮毂部分采用多特征组合建模方式，首先绘制轮辋的截面轮廓线，通过旋转特征生成轮辋主体结构，再依次添加轮辐的冲压成型特征、中心定位孔、螺栓安装孔以及轮辋边缘的锁圈沟槽结构，建模过程中还原了钢制轮毂冲压成型后的圆角过渡特征，避免尖锐直角结构，还原真实钢制轮毂的工艺特性。轮胎部分建模首先生成标准13英寸轮辋匹配的胎圈基准曲面，基于175mm胎面宽度、55扁平比的参数计算胎侧高度，通过多段样条曲线拟合胎侧的弧形轮廓，旋转生成轮胎基础胎体后，通过阵列特征添加胎面的纵向排水沟槽与横向防滑花纹，花纹块的倒角、沟槽的深度比例完全参照同规格民用乘用轮胎的真实设计，还原轮胎胎面的接地纹理结构。材质与渲染环节，轮毂部分赋予哑光冷轧钢材质，添加轻微的表面磨砂质感与使用痕迹的弱反射效果，还原钢制轮毂的真实金属质感；轮胎部分赋予炭黑橡胶材质，调整材质的粗糙度与亚光反射参数，模拟橡胶材质的半哑光表面特性，同时为胎侧添加轻微的凹凸文字标识特征，提升模型的真实感。装配环节严格遵循真实车轮的装配逻辑，轮胎胎圈与轮辋胎圈座完全贴合，轮心定位孔与装配基准轴完全重合，整体模型可直接用于整车装配的干涉检查、车轮运动仿真以及渲染展示场景，模型结构完整，特征树逻辑清晰，各部件可单独拆分编辑，能够满足后续的工程分析、教学演示以及改装方案验证等多场景使用需求。建模过程中针对轮胎的弹性形变特性预留了参数调整接口，可通过修改胎体曲面的偏移参数模拟不同胎压下的轮胎外形变化，轮毂部分的螺栓孔分布圆直径、中心孔尺寸也设置了参数化变量，可快速适配不同车型的安装参数调整需求。
