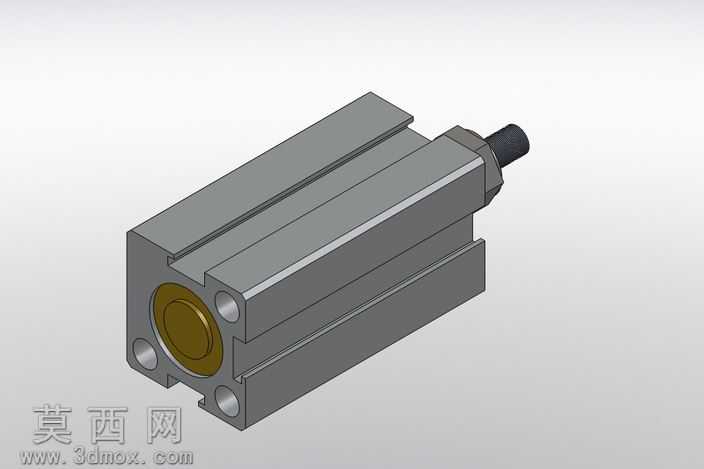

φ6规格紧凑型气动活塞缸三维结构设计

本作品为φ6规格空气活塞气缸的三维参数化建模成果，建模过程严格遵循气动元件的通用设计规范，以SolidWorks为核心建模工具完成全结构的特征搭建。建模初期先梳理薄型气缸的整体布局逻辑，确定缸体采用方形集成式结构的设计方向，区别于传统圆形气缸的安装特性，方形缸体可适配多面直接安装的场景需求，减少额外安装附件的使用。建模阶段优先完成核心活塞组件的参数绘制，以φ6的活塞直径为基准参数，推导活塞密封槽的尺寸、活塞杆的伸出长度、端盖的配合公差，所有特征均采用参数化草图驱动，保证后续修改规格时可通过调整关键尺寸快速生成同系列不同参数的模型。缸体部分采用拉伸凸台特征完成主体轮廓搭建，对缸体四角的安装孔、端盖定位孔采用阵列特征完成批量生成，保证孔位的位置度符合装配要求；活塞端面的密封件安装位采用旋转切除特征加工，精准还原密封槽的倒角与深度参数，确保密封件安装后可实现可靠的气压密封效果。活塞杆伸出端的外螺纹特征采用扫描切除方式绘制，还原真实螺纹的牙型轮廓，而非采用贴图式的简化示意，保证模型用于装配模拟时可真实还原螺纹连接的配合状态。材质渲染阶段针对不同部件匹配对应工业材质，缸体部分赋予阳极氧化铝合金材质，调整金属粗糙度参数还原工业铝型材的哑光金属质感，活塞密封件赋予丁腈橡胶材质，调整材质的漫反射与粗糙度参数还原橡胶件的哑光弹性质感，活塞杆部分赋予镀硬铬钢材材质，添加轻微的反射效果还原镀铬表面的光亮金属特性，端盖紧固螺丝赋予不锈钢材质，区分不同部件的材质视觉差异。结构设计上采用集成式端盖布局，将进气孔、定位结构集成在缸体端面上，减少分体式端盖的密封泄漏点，活塞与缸体的配合间隙按照气动元件的常规公差设定，保证活塞运动时无卡滞同时满足气压密封要求。整体模型完成后进行了全局干涉检查，确认活塞全行程运动过程中与缸体、端盖、密封件均无干涉，所有装配配合关系完全符合实际产品的装配逻辑，可直接用于气动回路的装配模拟、产品结构验证以及工程图纸的导出工作，适配小型自动化设备的紧凑安装空间使用需求。
