16×2字符型液晶显示模块三维建模

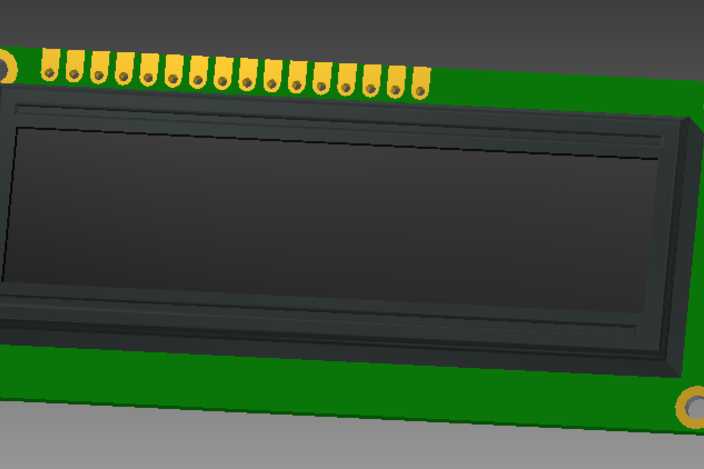

本作品为16×2字符型液晶显示模块的三维建模成果，建模过程依托Autodesk Inventor平台完成，整体还原了该款常用工业显示配件的完整结构与外观特征。建模初期先梳理实物的尺寸比例关系，以PCB基板为基础定位基准，先绘制基板的二维轮廓草图，通过拉伸特征生成绿色环氧板材的基体结构，精准还原基板边缘的安装定位孔、板边的工艺倒角细节。针对板上的16个单侧排针接口，采用阵列特征完成等距排布，每个排针单独建模还原金属针脚与黄色塑胶固定座的分层结构，确保针脚间距、固定座尺寸与实物规格完全匹配。液晶显示区域的建模重点还原了黑色遮光边框、内嵌液晶面板的分层结构，边框部分通过抽壳特征做出贴合面板的凹槽结构，面板表面添加轻微的磨砂质感材质，模拟真实液晶屏的哑光显示面效果，同时还原面板与边框之间的细微装配间隙，避免模型出现一体化失真问题。材质渲染阶段，PCB基板赋予哑光绿色FR4板材材质，排针固定座使用明黄色硬质塑胶材质，金属针脚赋予镀锡金属的低反光金属质感，液晶边框使用黑色哑光ABS材质，液晶面板则添加半透明的深色玻璃材质，配合轻微的环境反射效果，还原真实液晶屏的视觉质感。结构设计上完整还原了该显示模块的装配逻辑，排针与基板的连接位置、液晶模组与基板的贴合位置都做了精准的限位结构，可直接用于电子设备的整机装配干涉检查，也可用于教学场景下展示字符液晶屏的硬件组成结构。建模过程中对非关键的微小线路做了简化处理，在保证外观还原度的同时控制模型面数，兼顾渲染效果与模型使用的流畅度，整体模型比例协调，细节到位，能够满足产品展示、结构验证、教学演示等多场景的使用需求。
