LTS-547AR型一位七段数码显示器件三维建模

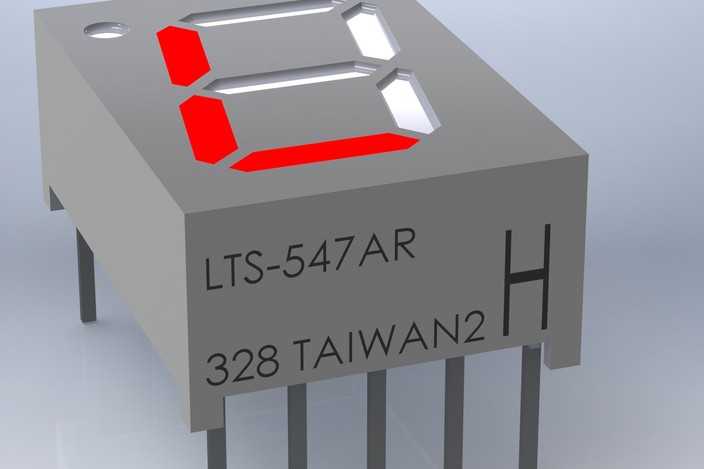

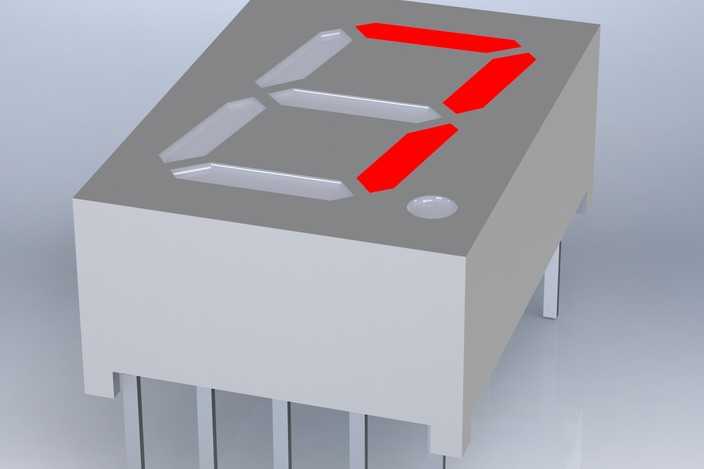

本模型为LTS-547AR型号一位共阴/共阳直插式七段数码显示管的高精度三维建模成果，建模过程严格参照实物测绘尺寸完成，完整还原了该款数码管的全部外观与结构特征。建模阶段首先梳理直插式七段数码管的结构组成，将整体拆分为黑色环氧塑封主体外壳、红色发光段区域、顶部定位圆孔、侧面标识印刷区、底部直插引脚五个核心建模模块，采用参数化建模方式逐一构建各部分特征：外壳部分通过拉伸凸台构建基础长方体轮廓，对边角做微小圆角处理还原塑封件的工艺特征，在外壳顶面左侧绘制直径1.5mm的定位圆孔特征，用于还原实物装配时的定位结构；发光段区域严格按照七段数码管的标准段形布局，通过草图绘制七个独立的段形轮廓，采用切除拉伸后赋予红色半透明发光材质的方式，还原未点亮状态下红色滤光段的视觉效果，段与段之间的黑色隔层通过外壳本体的塑封材质自然分隔，精准还原实物的段间距与段形比例。侧面标识区域采用包覆特征实现丝印效果，完整还原实物表面的“LTS-547AR”型号标识、“328 TAIWAN2”产地批次标识以及引脚极性标识“H”，丝印字符的字号、间距、位置均与实物完全匹配，保证外观还原度。底部引脚部分按照标准2.54mm引脚间距绘制五个直插式金属引脚，引脚直径0.5mm，引脚长度参照实物直插焊接标准长度设置，引脚根部做微小倒角处理还原金属冲压引脚的工艺特征，引脚材质赋予哑光镀锡金属材质，还原真实直插元件引脚的金属质感。材质渲染阶段，外壳主体采用哑光黑色环氧塑封材质，调整粗糙度参数还原塑封件微磨砂的表面质感，红色发光段采用半透明PC材质，添加轻微的自发光参数模拟红色滤光层的通透效果，金属引脚调整金属度与粗糙度参数，还原镀锡引脚略带氧化质感的哑光金属效果，整体渲染采用柔和的工作室环境光，多角度打光避免模型表面出现过曝或死黑区域，清晰呈现各部分的结构细节与材质差异。建模过程中对所有特征做参数化关联，可通过修改核心参数快速适配同系列不同尺寸的一位七段数码管建模需求，模型结构完整无破面，可用于电子装配仿真、PCB布局演示、产品展示动画等多种场景，能够直观呈现直插式七段数码管的外观结构与装配特征。
