汽车管件焊接工装框架三维设计

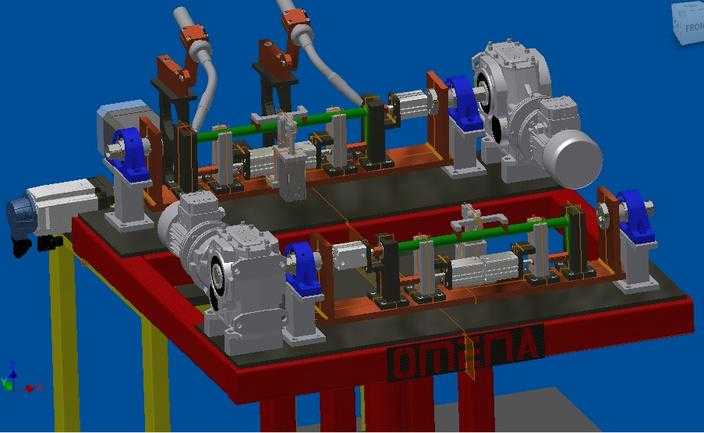

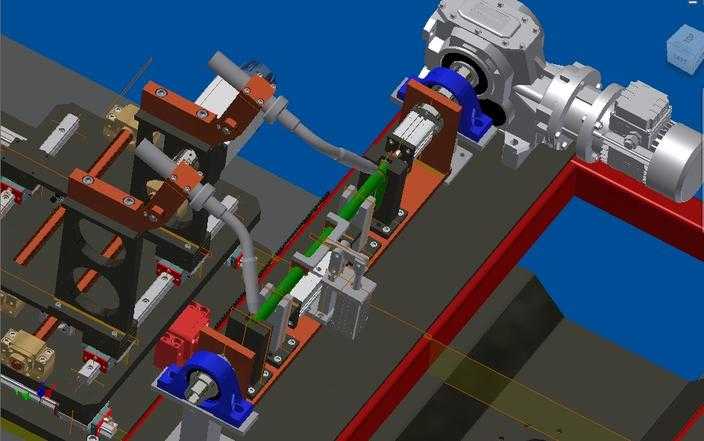

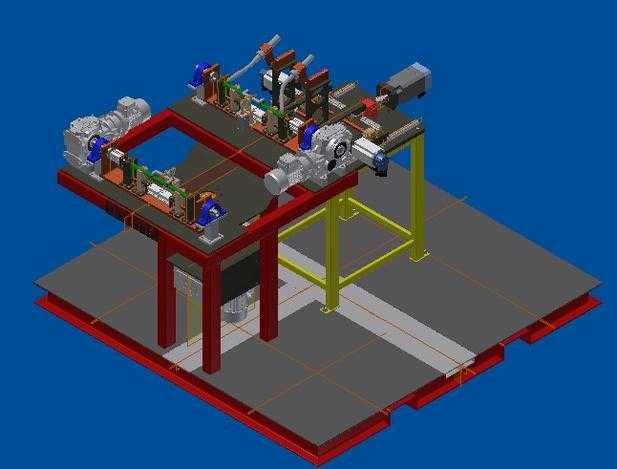

本作品为面向汽车管路焊接工序设计的专用工装框架三维模型，整体采用分层式布局设计，通过三维建模软件完成全参数化结构搭建，建模过程中严格遵循工装设计的定位基准原则，对每一处安装位、夹持点位都做了精准的尺寸约束，确保后续生产加工时的装配精度。模型渲染阶段采用工业级写实材质方案，底部支撑框架赋予哑光红色金属漆材质，还原焊接工装常用的防锈漆面质感；支撑立柱赋予亮黄色警示涂装材质，符合生产现场的安全标识规范；上部的减速机、伺服驱动单元赋予银灰色铸铝与磨砂金属材质，清晰区分不同功能部件的材质属性；夹持模块的蓝色定位支座、黑色绝缘压块分别赋予工程塑料与硬质合金材质，通过材质差异直观展现各部件的功能分区。结构设计上，框架采用双层平行工位布局，上下两层均布置有对称的管件夹持单元，每层沿管件轴向依次设置端部定位座、中部支撑夹具、端部驱动回转单元，可实现多根汽车连接管件的同步装夹定位；两端配置的减速机与回转驱动结构，可带动待焊接管件完成周向转动，方便焊接作业覆盖全周焊缝；夹持单元采用快换式压块设计，可适配不同管径的汽车连接管装夹需求，框架底部预留有设备安装脚位，可直接固定在焊接工位地面，整体结构刚性经过建模阶段的静态受力校核，可承受焊接作业时的夹持反力与轻微焊接冲击。设计思路围绕汽车管件焊接的实际生产需求展开，摒弃了通用工装适配性差的问题，针对汽车连接管的细长管类特性，优化了支撑点位的分布，避免管件装夹焊接过程中出现变形，同时双工位分层设计可提升单台工装的装夹容量，减少焊接工序的上下料等待时间，模型完成后通过干涉检查验证，所有运动部件与固定部件之间无装配干涉，各夹持动作的行程范围均做了限位设计，确保工装运行的安全性与可靠性，整体模型结构完整，细节丰富，可直接用于焊接工装的方案评审、结构优化以及生产加工参考。
