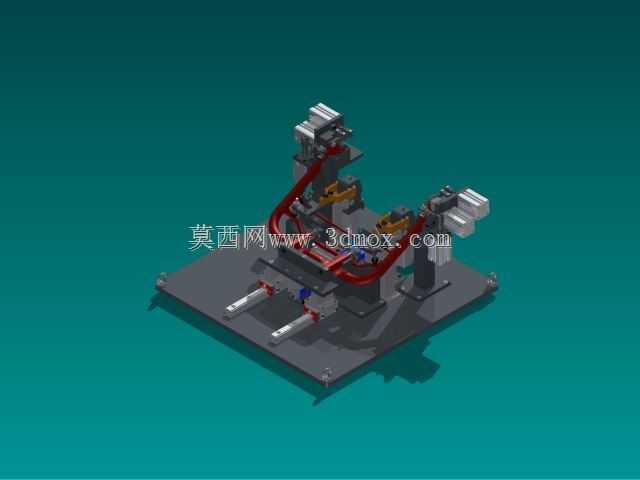

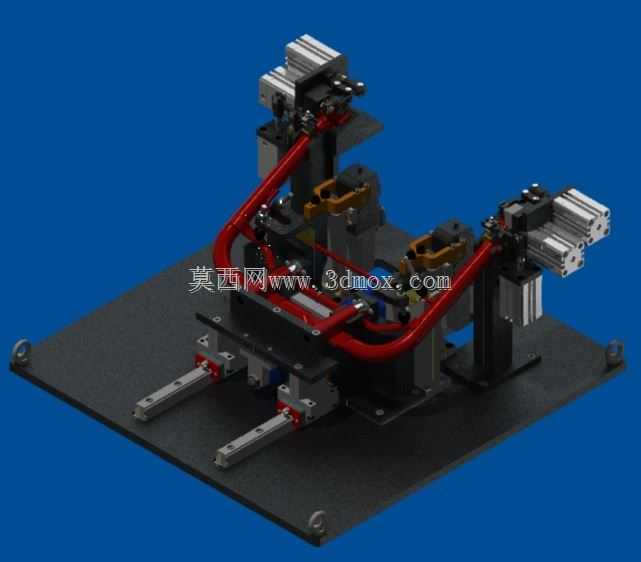

阀座分总成焊接定位工装夹具结构

在汽车零部件、流体控制元件的批量生产环节，阀座类分总成部件的焊接加工长期面临定位精度不足、焊接变形难控制、装夹效率偏低的痛点，这套焊接夹具正是针对阀座分总成的焊接工序定向开发的专用工装，主要应用于阀座组件与关联管路、连接支架的焊接装配场景，可适配弧焊、电阻焊等多种常规焊接加工场景，能够在焊接全过程中稳定固定各待焊工件的相对位置，有效抵消焊接热输入带来的工件变形，保障分总成成品的形位公差与尺寸一致性，大幅降低后续校形工序的工作量，提升批量生产的加工良率。整套夹具采用底板式安装结构，以厚重的钢制平板作为安装基座，基座上预留有标准化的安装槽与固定孔位，可直接固定在焊接工作台、变位机或者焊接机器人工作站的工作台面上，安装边界规整，不需要额外定制转接板即可适配多数常规焊接工位的安装尺寸，基座的平面度经过精加工处理，为整套夹具的定位精度提供了稳定的基准。在功能设计上，这套夹具采用多点位同步定位夹紧的设计思路，针对阀座分总成的不同组成部件，分别设置了对应的仿形定位块，定位块的型面完全贴合待焊工件的外轮廓，能够快速完成工件的初定位，避免工件放置时出现偏斜；夹紧单元采用气动夹紧元件搭配压臂的结构，相比传统的手动螺旋夹紧结构，气动夹紧的动作响应更快，夹紧力稳定可控，操作人员仅需要控制气路开关即可完成所有点位的同步夹紧与松开，单工位的装夹耗时可缩短六成以上，同时压臂的压紧位置特意避开了所有的焊缝区域，不会对焊枪的行走路径造成干涉，能够支持焊枪从多个角度完成焊接作业，不需要在焊接过程中反复调整夹具或者重新装夹工件。夹具上还设置了专门的管路避让结构与防错定位销，防错销的位置与工件上的工艺孔一一对应，能够从根源上避免工件装反、装错的问题，降低人工操作的失误率；针对焊接过程中容易出现的飞溅粘连问题，所有定位块与夹紧压头的接触表面都做了硬化处理，能够减少焊接飞溅的附着，延长工装的维护周期与使用寿命。整套夹具的结构布局紧凑，所有气动元件的管路都沿基座底部的走线槽规整排布，不会裸露在焊接作业区域内，避免管路被焊接飞溅烫损，同时夹具的整体重心落在基座中心区域，即使搭配变位机做回转作业也能保持稳定，不会出现偏重晃动的问题，既可以用于人工焊接工位的手工焊作业，也可以直接接入自动化焊接生产线，配合焊接机器人完成全自动焊接生产，能够稳定保障阀座分总成的焊接质量，满足批量规模化生产的加工需求。
