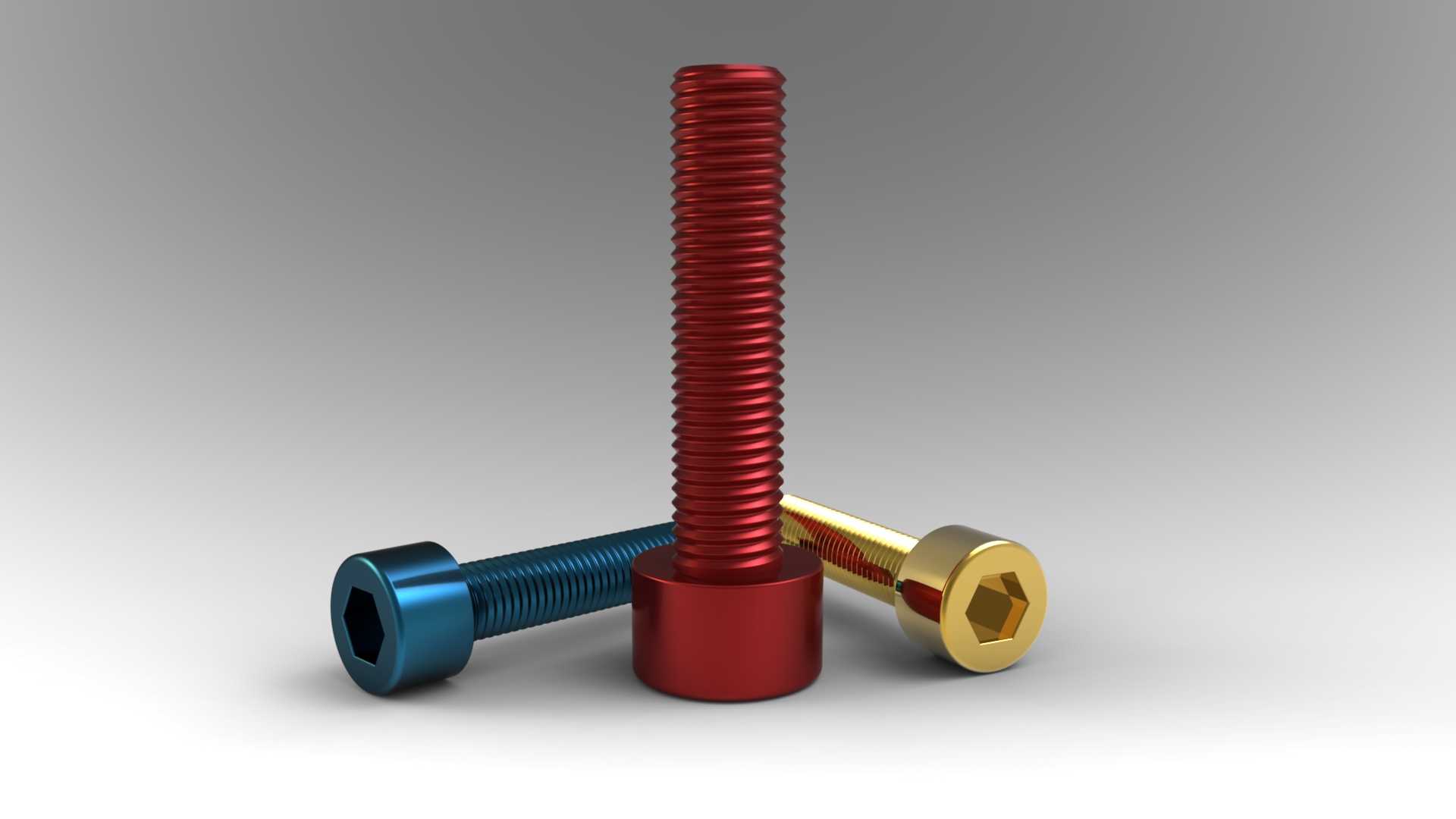

多色圆柱头内六角紧固螺钉三维造型

日常做设备结构设计时，内六角圆柱头螺钉是装配环节绕不开的基础连接件，这类紧固件的应用场景覆盖了从精密仪器内部模组锁紧，到工业设备机架拼接、工装夹具定位固定的绝大多数螺纹连接工况。不同于外六角螺钉需要预留扳手侧向操作空间，圆柱头内六角的结构设计，让安装操作可以从螺钉轴向垂直施力，在沉孔安装、狭小装配空间内的适配性远优于同规格外六角紧固件，很多设备面板、钣金护板的沉孔装配场景，都会优先选用这类螺钉来保证装配后表面平整无凸起。做这个三维造型的时候，首先要还原的是螺钉的核心功能结构：头部的内六角驱动槽尺寸严格对应通用拧紧工具的适配规格，槽深要保证足够的扳手啮合深度，避免拧紧时出现滑牙、拧脱的问题，头部圆柱外径与沉孔安装的常规孔径预留合理的装配间隙，保证螺钉可以顺利沉入安装孔内。杆部的螺纹段采用通用公制粗牙螺纹的牙型轮廓建模，牙距、牙型角都符合常规紧固件的通用参数，螺纹收尾段的退刀结构也做了还原，避免实际加工时出现螺纹烂牙的问题，螺杆末端的倒角结构也按照实际装配需求做了处理，方便安装时快速对准螺纹孔，减少螺纹错牙的概率。从安装边界来看，这类螺钉的头部高度决定了沉孔需要加工的最小深度，螺杆长度的选型需要根据被连接件的总厚度、螺纹孔的啮合深度来匹配，保证螺纹啮合长度满足锁紧力要求的同时，不会出现螺杆顶到螺纹孔底部无法锁紧的问题。不同表面处理的螺钉对应不同的使用场景，比如彩色阳极氧化处理的螺钉多用于外观要求较高的消费类设备、桌面级3D打印机等外露装配位置，发黑处理的螺钉多用于普通工业设备内部连接，镀锌钝化的螺钉则用于有基础防锈要求的户外或潮湿工况设备装配。建模过程中特意区分了不同表面处理的外观质感，还原了不同镀层、氧化层的表面色泽差异，方便做设备整体装配渲染时直接调用，不需要再额外调整材质参数。在做整机装配干涉检查时，这类螺钉的三维模型可以直接导入装配体，验证螺钉头部与周边零件的间隙是否足够，扳手操作空间是否满足拧紧作业的需求，避免实际装配时出现螺钉装不进去、扳手无法操作的问题。
